Boule chauffante d’électricien: Passer les câbles dans des cloisons placo/polystyrène

14
34406
boule chauffante d'électricien

Pour chaque type de matériau qui est utilisé pour le doublage des murs existe une technique permettant de passer les réseaux électriques derrière ce doublage. Aujourd’hui, je vous présente une solution pour passer les gaines électriques dans une cloison placo avec isolant polystyrène. Ce n’est pas qu’une technique, puisqu’il faut s’aider d’un outil spécial, la boule chauffante. Explication sur cet outil et test du modèle de boule chauffante en inox Edma « HOT BALL ».

La technique de la boule chauffante:

Pour une cloison classique, il faut venir aiguiller entre l’isolant et le placo pour passer de manière verticale la gaine ICTA ou le câble (j’explique cette méthode ici en détail).

Pour une cloison avec isolation en polystyrène (avec par exemple ce modèle de la marque Placo), ce procédé n’est pas possible. Le polystyrène est trop dense pour venir aiguiller à l’intérieur.

Mais ce polystyrène peut facilement être fondu: c’est sur ce principe que fonctionne la boule chauffante.

Les étapes pour aiguiller dans une cloison polystyrène avec une boule chauffante:

Pour aiguiller verticalement avec une boule chauffante, il faut s’équiper du matériel suivant:

  • Une boule chauffante avec une chaine pour la guider dans la cloison.
  • Un chalumeau pour chauffer la boule.
  • Une paire de gants.
  • Un masque de protection respiratoire (fumées dégagées par le polystyrène).
  • Un seau remplit d’eau.

Voici les 5 étapes pour réaliser un passage avec boule chauffante dans le doublage polystyrène:

  1. Faire un trou pour l’appareillage électrique que vous souhaitez installer (à l’aide d’une scie cloche).
  2. Faire un trou tout en haut de la cloison dans l’axe vertical du trou d’encastrement précédent.
  3. Faire chauffer la boule d’électricien avec le chalumeau.
  4. Insérer la boule en haut en retenant la chaine lentement.
  5. Attendre que la chaine atteigne le trou d’appareillage en bas.

Conseils supplémentaires pour travailler en sécurité avec une boule chauffante:

Le premier conseil que je pourrai vous donner concernant l’utilisation d’une boule chauffante, c’est de travailler en sécurité:

La boule sera chauffée à haute température (5 minutes dans la vidéo ci dessus), elle devient donc potentiellement dangereuse.

J’utilise dans ce cas des gants renforcés très larges (voir ici pour s’en procurer).

Ces gants ne doivent pas être en plastique et coller à la peau, car si vous prenez la boule dans la main par erreur, le gant viendra à fondre et le gant collera à votre main en vous brulant.

boule chauffante cloison polystyrène protections
Gants de protection à utiliser pour manipuler la boule chauffante

Concernant les fumées qui s’échappent, elles sont bien évidemment toxiques (vous avez surement pu voir du polystyrène bruler, ce n’est pas très sain): utilisez un masque et n’inhalez pas ces fumées.

Dans l’outillage au début de l’article, j’ai parlé de sceau d’eau. Ce dernier est la pour prévenir toute mauvaise manipulation avec le chalumeau et plus particulièrement dans l’explication qui va suivre.

Utilisation d’une boule chauffante dans les combles:

Dans le cas de combles perdus accessibles, on peut faire descendre la boule directement derrière la cloison. (sans faire le trou de départ)

Dans ce cas de figure, il faut prendre encore plus de précautions de sécurité.

  • Je vous conseille d’avoir à proximité immédiate un seau d’eau mais aussi un extincteur
  • La partie ou sera mise la boule doit être dégagée de toute poussière et d’isolant
  • Pulvérisez idéalement de l’eau autour de la zone de travail
  • Procédez à l’étape de chauffage de la boule en dehors des combles (sur le toit en retirant quelques tuiles par exemple)

Toutes ces précautions vous permettront de réagir très vite en cas d’accident: Les combles sont poussiéreuses et sèches, c’est un endroit dans lequel il ne faut pas allumer le chalumeau.

Zoom sur l’outil la boule chauffante EDMA « Hot Ball »:

Dans la vidéo de démonstration ci dessus, vous avez pu voir la boule chauffante: Le modèle « Hot Ball » de chez EDMA (spécialistes dans la fabrication d’outillage pour le second oeuvre, dont j’ai déjà parlé à propos d’outils de découpe pour l’électricien ici).

Je vais vous présenter un peu plus en détail cette boule chauffante, car elle est différente des modèles plus classiques du marché:

Boule chauffante EDMA: caractéristiques techniques

EDMA boule chauffante
Système de boule chauffante EDMA en INOX « Hot Ball »

Dimensions

  • Dimension de la boule 35 mm.
  • Poids total: 600 g.

Système de protection et de tenue de la boule

La boule chauffante n’est pas composée uniquement d’une boule et d’une chaîne, mais aussi d’un manche.

Cette partie supplémentaire fait toute la différence car elle permet de chauffer la boule à distance, mais aussi d’insérer la boule dans la cloison sans risque de brulure.

boule chauffante avec un manche
Le manche permet de tenir la boule pour l’insérer dans la cloison sans risque de brulure

Chaine avec anneau de retenue:

Le dernier petit plus de cette boule chauffante, c’est un anneau en bout de chaine: Associé au tube, l’ensemble permet de garantir que la boule ne se perde pas dans la cloison en polystyrène.

Ce petit désagrément m’est déjà arrivé et il faut alors prier pour que la boule chauffante ressorte avec la chaine au niveau du trou pour l’appareillage.

Avec la boule chauffante EDMA, ce genre de mésaventure ne peut pas arriver.

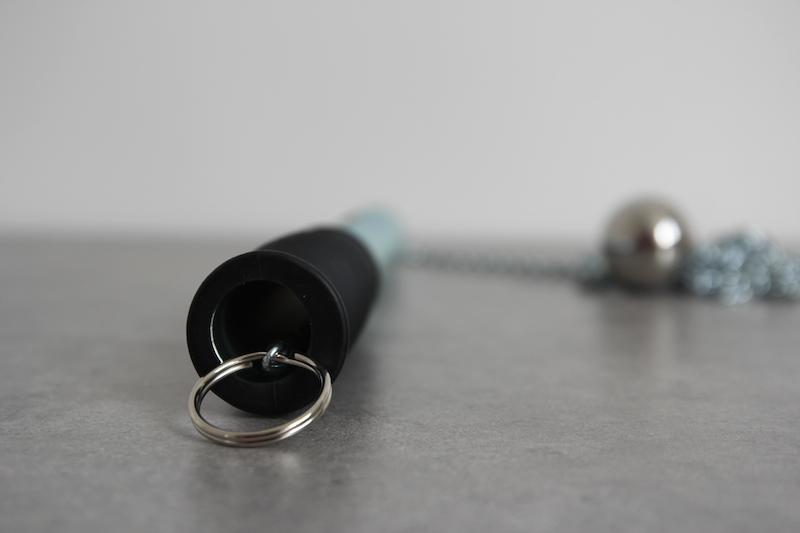

Système de boule chauffante pour cloison polystyrène EDMA
La boule chauffante EDMA a un système de retenue qui permet de ne pas perdre la chaîne avec la boule dans la cloison

Test et prise en main de la boule pour polystyrène:

Les deux ajouts qui composent ce système de boule chauffante permettent d’être beaucoup plus fonctionnel.

J’ai pu m’en servir à titre personnel pour quelques passages que je devais réaliser à mon domicile.

J’ai gagné en efficacité mais surtout en sécurité avec cette boule chauffante EDMA.

EDMA boule chauffante
La boule chauffante EDMA permet de travailler avant tout en sécurité

Ou acheter cette boule chauffante?

La boule chauffante est vendue à 30 euros, je trouve ce prix très intéressant vis à vis de ce qui peut se faire à la concurrence.

Cette boule est disponible ici chez Amazon, ou encore en suivant ce lien.

Il vous faudra également un chalumeau portable si vous n’en avez pas. On trouve des premiers prix à partir d’une vingtaine d’euro comme cette référence par exemple.

boule chauffante
Lampe à souder pour faire chauffer la boule d’électricien

Conclusion:

Un outil pour vos travaux d’électricité?

Si vous rénovez votre installation électrique, que vous avez des cloisons extérieures avec doublage placo collé isolation polystyrène et que vous souhaitez passer de nouvelles gaines ICTA, vous n’avez pas d’autres choix que d’utiliser cette boule chauffante.

C’est la meilleur façon de travailler rapidement et proprement.

Certains opteront en réalisant des saignées électriques, mais cela représente beaucoup plus de travail et dégrade la qualité de l’isolant.

De plus, l’investissement n’est vraiment pas énorme vis à vis d’autres outils beaucoup plus chers.

J’ai aimé

  • La possibilité de travailler en sécurité.
  • Le système permettant de retenir la boule.
  • Le prix.

J’ai moins aimé

Pour un outil si simple, difficile de lui trouver des défauts compte tenu qu’il corrige ceux des boules chauffantes classiques.

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

14 Commentaires

  1. Très bon test merci beaucoup.
    J’aurai par contre apprecié un petit lien pour acheter vos fameux gants de bucherons. Mais sinon le test est super et parfait. Merci

  2. Bonjour.

    Une question dont je ne trouve la réponse nul part… : Comment nettoyer la boule une fois quelle est pleine de polystyrène fondu ?

    D’avance merci de vos pistes.

  3. Bonjour,
    Je dois faire ça pour raccorder ma prise extérieure. Il n y a aucun risque de tomber sur une gaine ou un câble. C’est une maison neuve.

    • Bonjour

      Si, il y a toujours un risque.
      Mais si les choses ont été faites dans les règles de l’art les gaines passent à la verticale et à l’horizontale des prises ou interrupteur existants
      Regardez dans quel sens partent les gaines des prises à proximité.

  4. Bonjour,
    Si je désire l’utiliser depuis le bord de toiture dans du 10+1 polystyrène blanc, est-ce que la boule descend vraiment à 100% à la verticale ou est-ce qu’elle peut dévier?
    Il y aura un trou fait à la scie cloche à l’intérieur mais je voudrais être certain de tomber dans le trou depuis le toit…

    Merci
    Sébastien

  5. Merci pour cette article, moi je me demande comment passer à l’horizontale ? La boule au bout d’une perche? Mais quel type? Elle doit être suffisant souple et solide a la fois, existe t’il un outil spécifique pour ça ?

  6. Bonjour

    Vous pouvez utiliser une perche prévue pour cet effet
    Voir sur ce lien (2ème partie de la video)
    https://www.laperchediffusion.com/product_info.php?cPath=1&products_id=12

  7. Possibilité que la boule descende de travers et donc difficulté à repérer le passage…
    Plus on chauffe à rouge la boule, plus le volume de polystyrène fond (donc penser à compenser par de la mousse exp. le volume perdue)
    Avoir une bouteille d’eau à proximité car risque de départ d’incendie si problème

  8. Bonsoir,

    Pas d’intérêt d’acheter du matériel spécifique. J’ai donc fait le plan B, transpercer un trou avec un tube IRL.

    Néanmoins, cette solution ne peut pas se faire sur le longues distances.

    Je ne peux pas assurer de ligne droite depuis le trou, donc il y a déviation.

    Autre soucis, mon tube étant en 16, j’ai dû passer une ICTA 20, pas facile ! J’ai dû utiliser un câble R2V de bout en bout pour aider à tirer la gaine. Il a fallu tirer comme un bourrin pour y arriver, mais ça a marché !

    Bref, j’ai fait la même méthode que pour les alvéoles des cloisons creuses.
