Le contact d’asservissement EDF est situé au niveau du compteur électrique.

Cet « interrupteur » est piloté par un signal envoyé par le fournisseur d’énergie, afin d’activer le fonctionnement du chauffe eau (via le contacteur jour nuit).

Il y a certaines notions à connaître sur ce contact, notamment au niveau de la protection et de son câblage électrique.

Rentrons dans le vif du sujet:

La protection du contact EDF d’asservissement:

avant d’aborder la façon de protéger le contact EDF, il faut bien comprendre ce qu’il est.

Pour ce faire, je vais faire une analogie entre l’ensemble contact EDF bobine du contacteur jour nuit et le montage du simple allumage.

Simple allumage / contact EDF et bobine, analogie de composant

Le simple allumage est composé d’un interrupteur et d’un point lumineux (voir le schéma électrique du simple allumage ici)

Voici l’analogie que je peux faire pour avec le couple contact EDF bobine du contacteur heures pleines heures creuses:

  • Le contact jour nuit EDF est l’interrupteur du simple allumage
  • La bobine du contacteur jour nuit est le point lumineux du simple allumage

Simple allumage / contact EDF et bobine, analogie de fonctionnement

J’ai fait l’équivalence au niveau du matériel, voici l’équivalence dans le fonctionnement

  • Pour un simple allumage, au moment de l’appui sur l’interrupteur, celui ci se ferme pour laisser passer le courant dans le point lumineux qui s’éclaire.
  • Pour le contacteur jour nuit, au moment de la fermeture du contact EDF, le courant passe dans la bobine pour venir fermer les contacts du contacteur jour/nuit

Simple allumage / contact EDF et bobine, analogie de protection

Voici maintenant la troisième et dernière équivalence

  • Pour le montage simple allumage, en amont de l’interrupteur, il y un disjoncteur, qui sert à protéger l’interrupteur et le point lumineux
  • Pour le montage électrique du contacteur jour nuit, en amont du contact EDF , il y un disjoncteur, qui sert à protéger le contact et la bobine du contacteur
branchement du contact edf

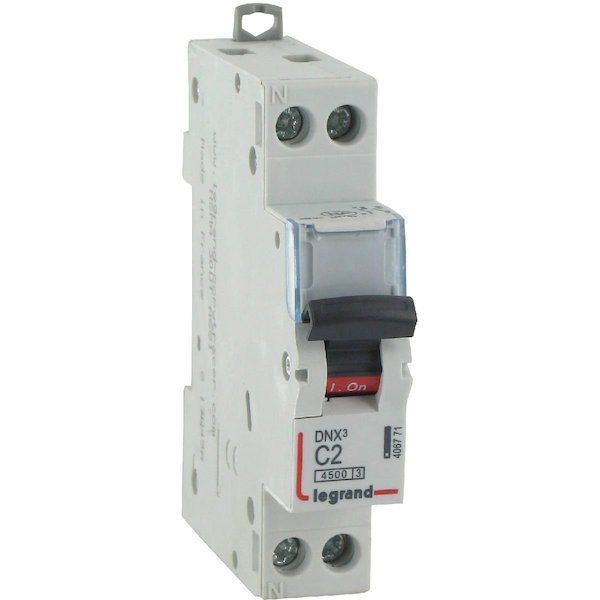

Le contact d’asservissement EDF est protégé par un disjoncteur 2A

Quel est le calibre du disjoncteur pour le contact jour nuit?

Pour protéger le contact EDF, il faut installer un disjoncteur 2A.

Le branchement du contact EDF au niveau du compteur électrique:

Comme je l’ai bien spécifié au dessus, le contact d’asservissement EDF est un simple interrupteur (ce n’est pas vous qui le pilotez, c’est le fournisseur d’électricité)

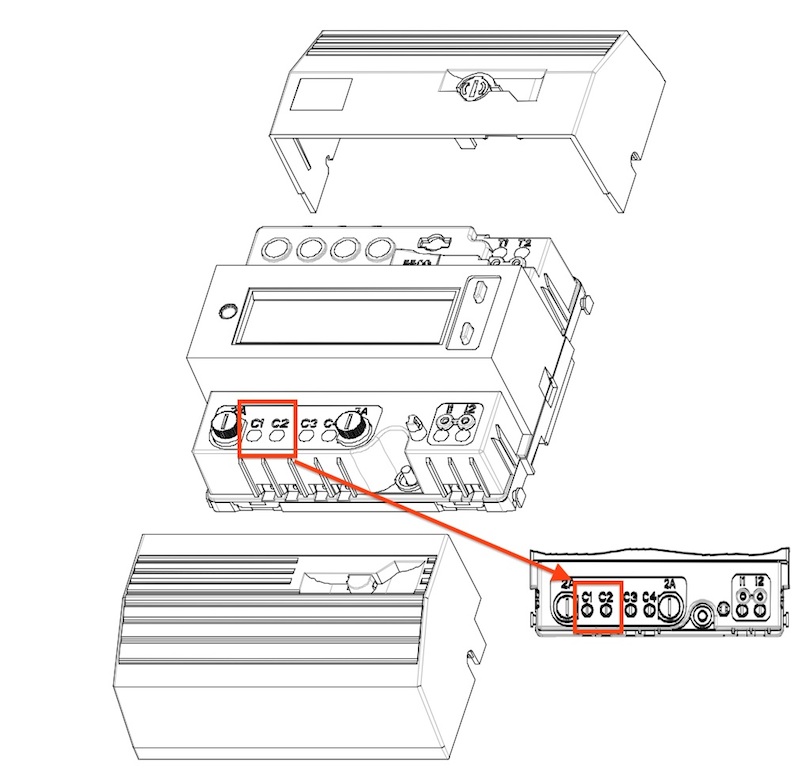

Le compteur électrique est équipé de deux bornes électriques marquées C1 et C2, sur lesquelles les branchements sont effectués.

contact C1 C2 jour nuit EDF
Contact d’asservissement EDF: bornes C1 et C2 sur le compteur électrique

Le branchement électrique du contact EDF au niveau du compteur électrique n’est donc pas plus compliqué que pour un simple allumage.

  1. La phase arrivant du disjoncteur 2A entre par la borne C1
  2. Le retour vers la bobine du contacteur jour nuit est branché à la borne C2

Quelle couleur pour les fils électrique du contact EDF?

Toujours en raisonnant cablage électrique et en respectant le code couleur en électricité, il faut:

  • Un fil rouge de préférence sur la borne C1 (autre couleur possible comme le noir, le marron)
  • Un fil de couleur différente sur la borne C2 (pas de bleu ni de vert jaune, couleur réservées)

Quelle section pour les fils électriques du contact d’asservissement?

D’ordinaire, le fil électrique utilisé pour câbler le contact EDF jour nuit est un fil électrique de section 1,5mm2

Pas de contact EDF au niveau du compteur électrique?

Si vous habitez un ancien logement dans lequel vous faite une rénovation électrique il se peut que:

  • Le compteur électrique ne possède pas de contact jour nuit
  • Le cheminement compteur électrique / tableau électrique (et plus précisément contacteur jour nuit) ne soit pas possible

Comment piloter le chauffe eau électrique sans contact au niveau du compteur électrique?

Il faut alors utiliser une horloge modulaire (horloge de tableau électrique) qui sert à simuler le fonctionnement du contact EDF.





13 Commentaires

  1. j’ ai une petite question en évoquant de mettre une horloge qui stimule le contacteur j/N et si on mettait tous simplement l’horloge qui commande la protection du cumulus ?merci de vos précisions cordialement

  2. Bonjour

    C’est possible à condition, d’avoir une horloge, donc le contact soit prévu pour véhiculer l’intensité du chauffe-eau (aux environ de 10A).
    Mais vous perdriez alors la marche forcée avec retour automatique.
    De plus le contacteur vous permet d’économiser les contacts de l’horloge et d’augmenter la durée de vie de votre horloge

  3. Bonjour,

    Est ce que le branchement et le câblage du contact sec du compteur jusqu’à l’habitation est a la charge d’ENEDIS (ERDF) ou faut il faire appel a un électricien ( dans le cas d’une ancienne installation ou le câblage n’a pas était réalisé mais reste possible)

    Merci

  4. Bonsoir

    Non ce n’est pas à la charge d’ENEDIS.
    ENEDIS se contente de vous délivrer le contact sec au niveau du compteur (bornes C1C2 auxquelles vous avez accès).
    C’est à vous (ou à un électricien auquel vous ferez appel) de faire la liaison jusqu’au tableau de répartition dans l’habitation avec un câble R2V 2×1,5²

  5. Bjr Mon compteur EDF n as pas les fil contact pilotes mais cela est possible
    Seul hic il n y a pas les inscriptions c1c2
    Êt il existe 2paires de bourbiers libre

  6. Bonjour
    Pour un chauffe eau éloigné du compteur et l’impossibilité de tirer des fils, existe-t-il une télécommande radio qu’on peut installer entre le compteur et le disjoncteur du chauffe-eau ?
    Merci.

  7. Bonjour,
    J’ai un compteur triphasé et je veux installer 3 ballons d’eau chaude, un par phase.
    Est-il possible de brancher un contacteur jour/nuit à chacun d’eux?
    Les bobines des 3 contacteurs doivent-elles être branchées sur la même phase par l’intermédiaire de 3 disjoncteurs de 2 A, les contacts de puissance qui alimentent les ballons étant branchés sur les différentes phases par l’intermédiaire de 3 disjoncteurs de 20A? Car si je branche les contacts C1 ou C2 sur les 3 phases différentes, je pense que je vais avoir un court-circuit.
    Merci de bien vouloir me répondre.

    • Bonjour

      Il faut un seul disjoncteur 2A et mettre les 3 circuits de commandes des 3 contacteurs en parallèle sur une seule phase.
      Ce seront les circuits de puissance qui seront sur des phases différentes

  8. Bonjour,
    Pour ma part j’ai une question annexe qui ne doit pas se résoudre exactement comme celui du contacteur. Comme je n’ai aucun appareil qui puisse être directement asservi (machine à laver notamment, que je lance en heures creuses), je voudrais installer un voyant modulaire sur mon tableau directement branché aux bornes du contact EDF ?
    Cela est suffisant pour m’indiquer quand je suis en période creuse ? J’ai peur qu’un unique voyant aux bornes du contact ne fasse court-circuit.
    Merci si vous avez des réponses.

    • Bonsoir

      Pas de problème, c’est le principe de l’éclairage d’une lampe, la contact HC étant l’interrupteur.

      Donc :
      – phase disj 2A –> une borne du contact
      – l’autre borne du contact –> une borne du voyant
      – l’autre borne du voyant –> neutre du disj 2A

      Mais si vous n’avez qu’une machine à laver à utiliser en heures creuse, repassez en tarif de base, cela vous reviendra nettement moins cher et vous n’aurez plus de contrainte de plage horaire.
      Pour rappel les heures pleines sont plus chère que le tarif de base, donc vous payez plus cher l’électricité toute la journée et ce n’est pas votre faible usage en heures creuses qui renversera la tendance.

      Reprenez vos consommation kWh HP et HC sur un an et comparez avec ce que vous auriez payé avec un kWh au tarif de base.
      Vous verrez l’économie
      Pour rappel :
      base : 0,1462 €
      HP : 0,156 €
      HC : 0,127 €

      • Merci pour votre réponse. Je craignais en fait qu’un voyant led n’ait pas la résistance suffisante pour faire masse. Cela dit, je pense me passer du disjoncteur : le moindre modèle C2 est à 12-14€, ça commence à faire cher le gadget 😉

        S’agissant de la facture, effectivement, je ne suis pas gagnant : depuis 6 mois que j’ai cette offre, les 2/3 de ma conso se font en heures pleines. Mais pour une différence symbolique : 1,10€ de plus que la base sur cette période, hors abonnement.
        Différence que j’ai assimilé à une mauvaise organisation de ma part, d’où cette idée de voyant modulaire pour me rappeler à l’ordre.
