Dernièrement, j’ai pu réalisé l’installation d’un disjoncteur de branchement dans le cadre d’un branchement de type 1 (oui vous avez bien lu, normalement ce n’est pas mon attribution). Ceci étant dit, j’ai profité de cette prestation pour prendre quelques photos afin de vous expliquer comment régler le disjoncteur de branchement sur l’intensité souhaitée (on parle aussi de calibre).

Note: j’utiliserai les termes de DB, disjoncteur 500mA ou encore disjoncteur d’abonné pour désigner le disjoncteur de branchement dans la suite de l’article.

Pourquoi devoir régler le disjoncteur de branchement?

La réponse à cette question semble triviale mais il est nécessite de la donner: Au moment de choisir la puissance de l’abonnement électrique, il faut régler le disjoncteur de branchement sur le calibre désiré.

En effet, il n’existe pas de disjoncteur d’abonné avec un calibre fixe, mais plutôt avec une gamme de calibre. C’est d’ailleurs pour cela qu’on parle de DB 15/45A ou encore 30/60A – avec A pour Ampère.

  • 15/45A: Signifie que le disjoncteur de branchement peut être réglé sur 15A, 30A ou 45A.
  • 30/60A:Signifie que le disjoncteur de branchement peut être réglé sur 30A, 45A ou 60A.

Le changement de calibre du disjoncteur de branchement en 4 étapes:

Le disjoncteur de branchement utilisé:

Dans cet exemple, j’utilise du matériel électrique de marque Schneider Electric, plus précisément la référence 13121 (disponible ici).

regler disjoncteur de branchement 500mA
Disjoncteur Schneider Electric 13121

Voici les spécifications à retenir sur ce disjoncteur de branchement (la fiche est disponible en suivant ce lien):

  • Description des pôles: 1P+N
  • Courant assigné d’emploi In: 30A / 45A / 60A
  • Sensibilité du différentiel: 500mA
  • Temporisation du différentiel: Sélectif

Pour résumer ces caractéristiques, on a donc affaire à un disjoncteur d’abonné monophasé, avec un courant réglable de 30 à 60A, qui possède un seuil de déclenchement différentiel de 500mA (valeur en relation directe avec la résistance de la prise de terre) avec un retard au déclenchement (type S, voici l’explication ici).

Les étapes pour le réglage:

Pour régler le disjoncteur de branchement, il faut respecter 4 étapes:

Ouverture du DB:

Il s’agit dans un premier temps d’ouvrir la trappe amont du DB (sur la photo, j’ai aussi ouvert celle du bas, mais ce n’est pas nécessaire).

ouverture disjoncteur EDF abonné 500mA

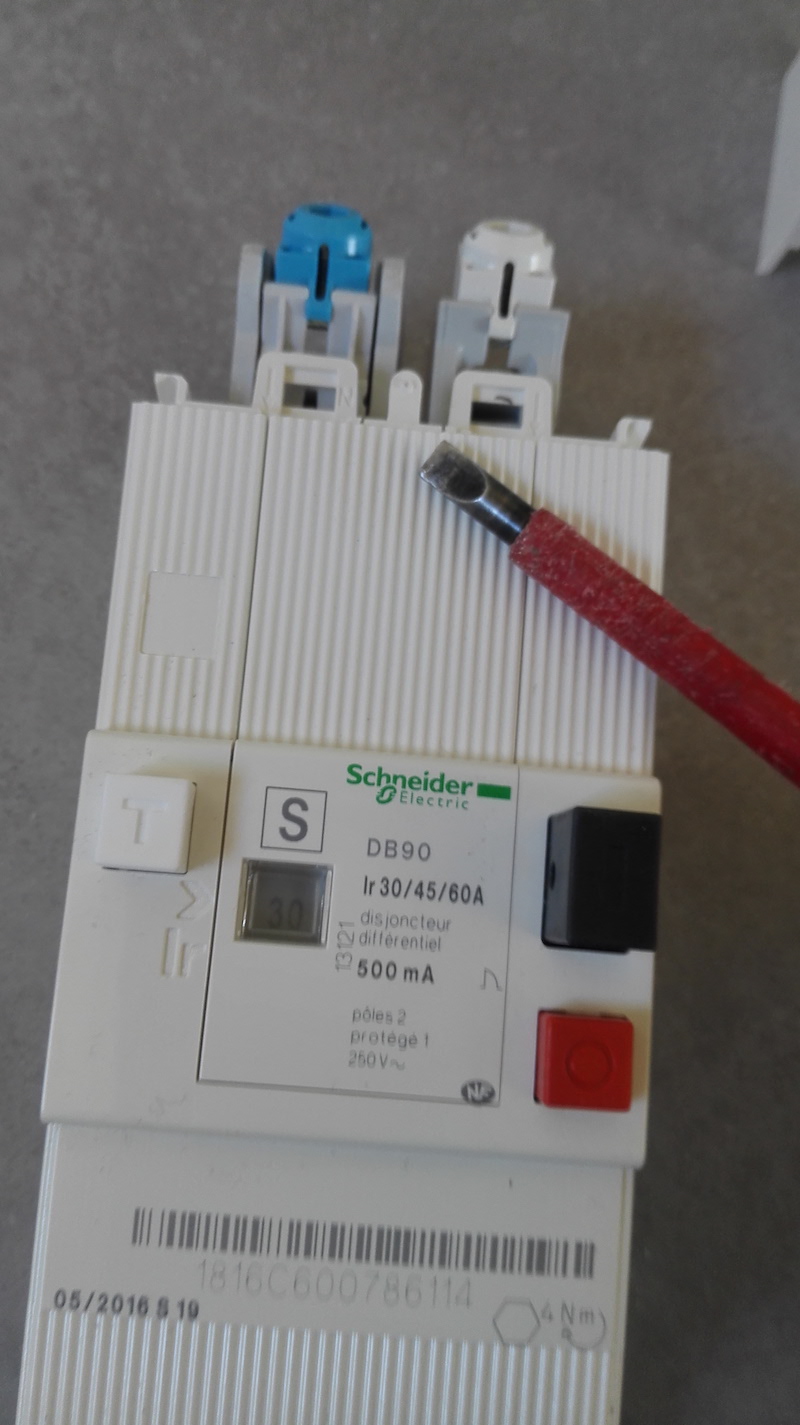

Le disjoncteur de branchement ouvert des deux côté

C’est à ce niveau que se situe l’accès à la trappe de réglage de l’intensité nominale du disjoncteur d’abonné.ouverture-disjoncteur-de-branchement

Accès au réglage du calibre:

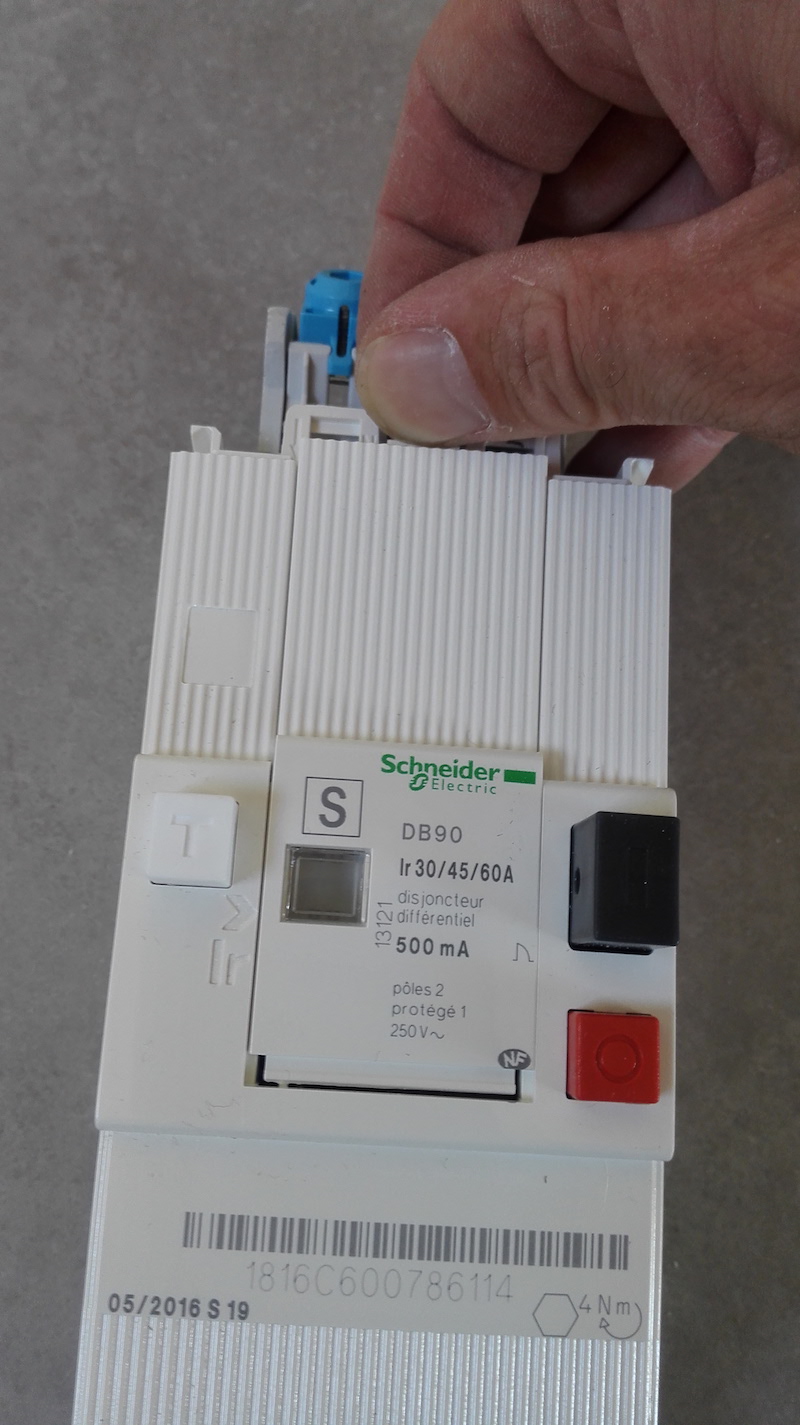

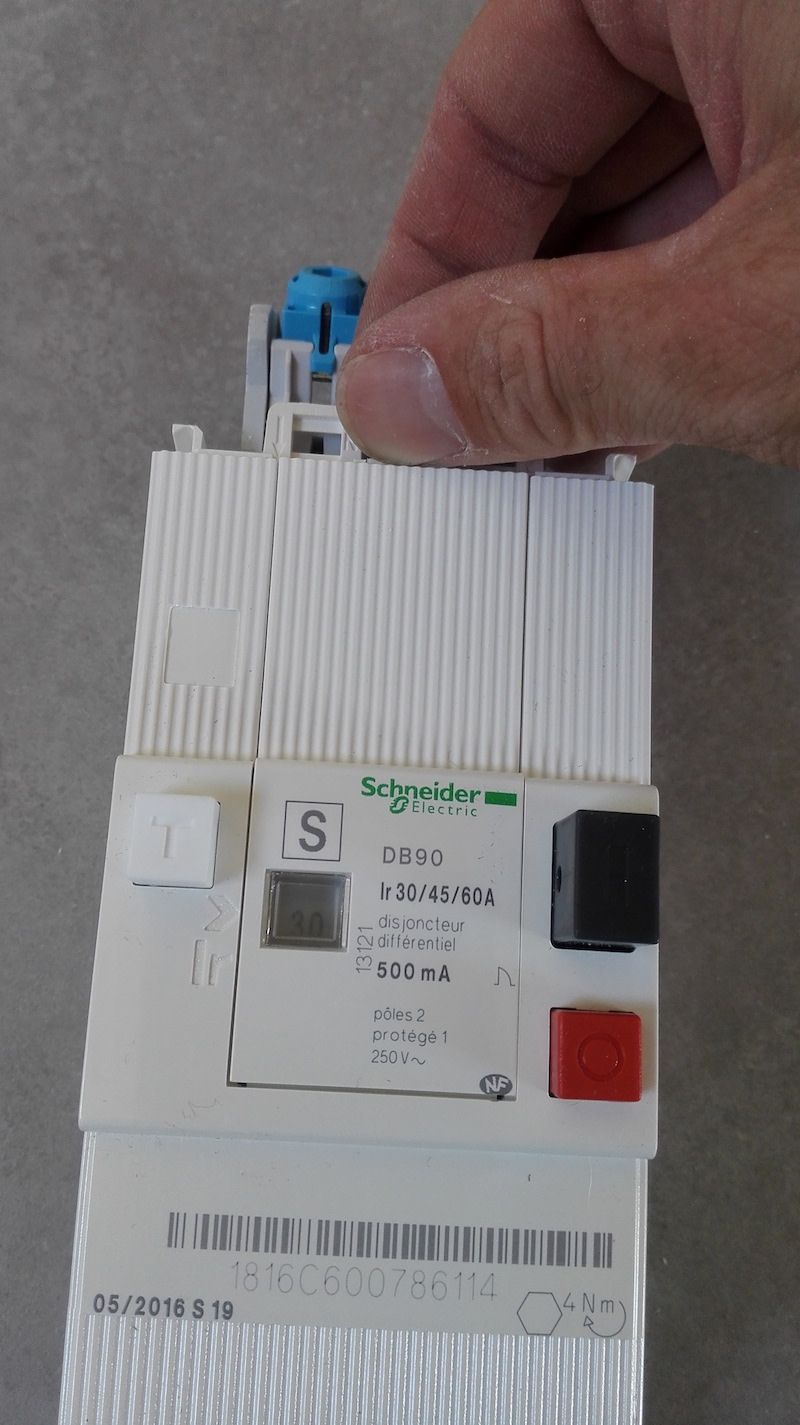

Pour accéder au réglage du disjoncteur 500mA, il faut simplement tirer sur la languette du haut:
disjoncteur-de-branchement-trappe-ouverture

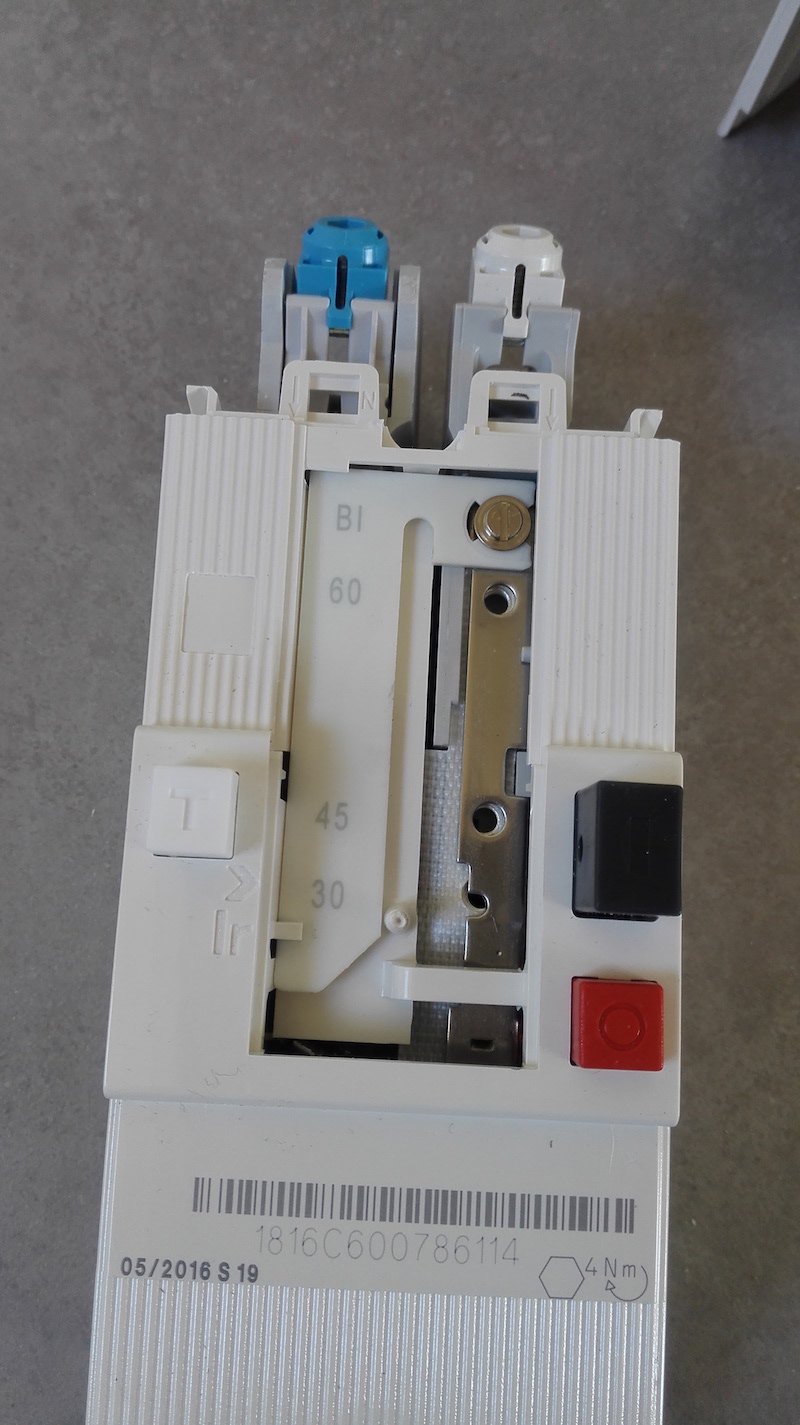

acces-reglage-disjoncteur-de-branchement Une fois le capot retirer, on accède au système qui permet de régler le calibre du disjoncteur 500mA:

regler-db-compteur-electrique

Réglage de l’intensité nominal In du disjoncteur d’abonné:

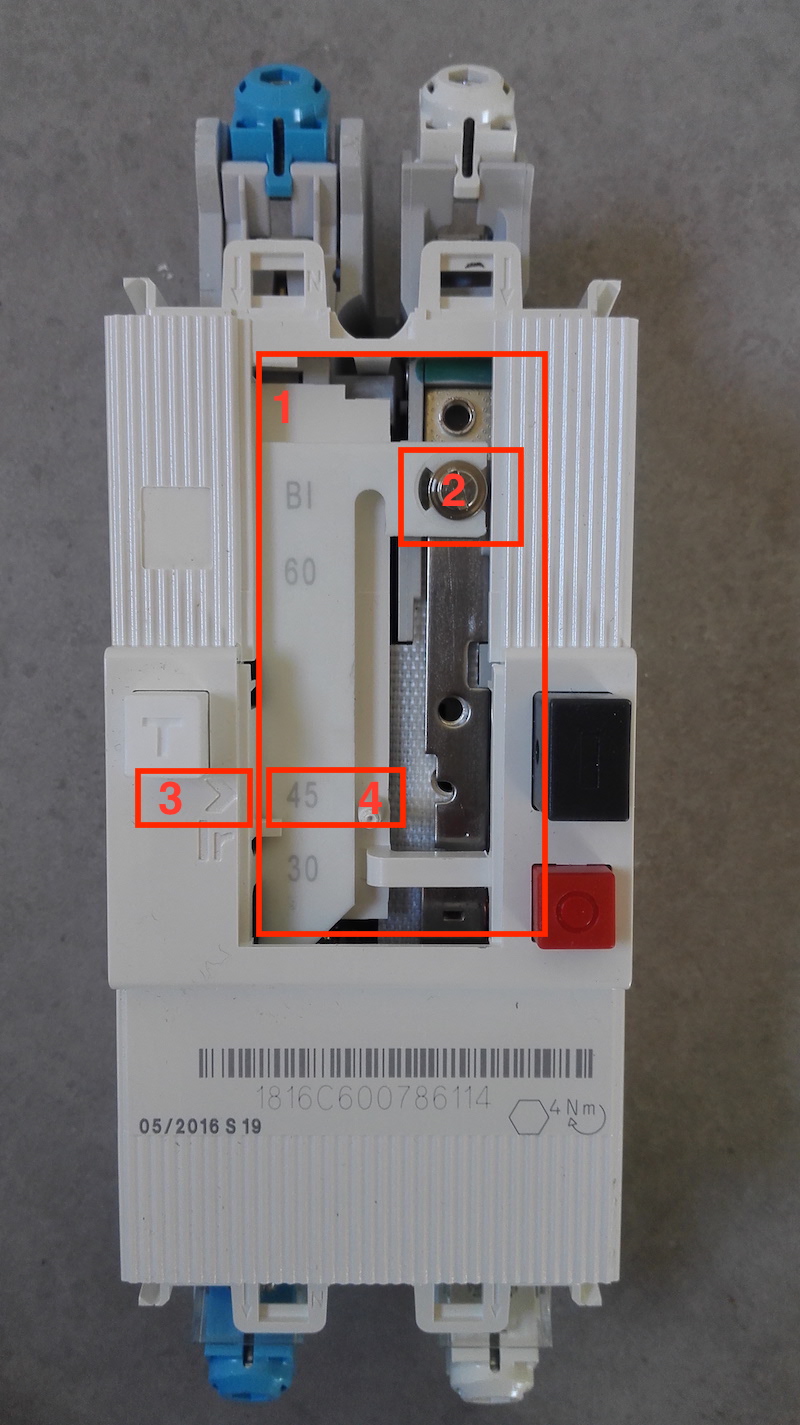

Le système de réglage est composé de 4 éléments principaux (les numéros sont indiqués sur la photo qui suit):

  • N°1: Une partie mobile permettant de régler le calibre.
  • N°2: Cette partie mobile est fixée à un rail métal grâce à une vis pour figer la valeur du calibre.
  • N°3: La valeur du calibre à régler est indiquée par une flèche: c’est cette valeur qui est indiquée sur le disjoncteur de branchement lorsque le capot est fermé.
  • N°4: Le réglage du courant du disjoncteur de branchement (ici 45A sur la photo).

interieur-disjoncteur-de-branchement-calibre-reglage-intensite

Pour régler le disjoncteur de branchement il suffit de:

  • Dévisser la vis N°2.
  • Faire glisser la partie N°1.
  • Faire correspondre la valeur de l’intensité voulu N°4 par rapport à la flèche N°3.

Voici la réglage que j’ai effectué pour un calibre de 60A:

régler le disjoncteur de branchement sur 60A
ouverture de la vis de réglage du DB
DB 500ma 60A schneider electric
Sélection du calibre en faisant glisser la partie mobile
serrage vis reglage disjoncteur EDF
Serrage de la vis pour fixer l’intensité nominale du disjoncteur de branchement

Précaution à prendre sur le réglage du disjoncteur d’abonné:

La manipulation que je vous ai montré ci dessus a été faite avant que j’installe le disjoncteur sur sa platine – donc hors connexion.

Si vous devez réaliser cette manipulation alors que toutes les connexions sont faites, prenez garde à le faire avec un circuit hors charge, c’est à dire sans aucun appel de courant en sortie du disjoncteur de branchement.

De toute façon, ce type de manipulation n’est réalisable que dans le cas d’un branchement de type 2 (même si je l’ai fait pour un type 1 dans le cas présent): la connexion amont n’est pas encore réalisée dans le cas d’une installation neuve. Pour une rénovation, c’est autre chose, puisque l’augmentation de puissance se fera à la limite de propriété par ERDF ou un prestataire, et le disjoncteur de branchement à l’intérieur de l’habitation sera à la charge de l’électricien (ou de vous même). Attention à ce moment à bien travailler hors charge et avec un tournevis isolé.
