Vous êtes de plus en plus nombreux à vous pencher vers des solutions « clés en main » pour faire vos travaux d’électricité. J’ai donc choisi de vous expliquer en quoi l’utilisation d’une pieuvre électrique va vous permettre de réaliser des économies et de travailler plus facilement lorsqu’on souhaite réaliser ses travaux d’électricité. Comment? Tout simplement en comparant le prix d’un kit électrique et le coût de l’installation électrique réalisée par un artisan.
Je vais utiliser un plan de pavillon et faire les deux chiffrages de prix kit électrique / électricien en respectant la norme NF C 15-100.
Rappel sur le principe de la pieuvre électrique:
J’ai déjà écris plusieurs articles sur la pieuvre électrique: C’est un système d’installation électrique précâblée réalisée à partir d’un plan architectural électrique de maison.
L’objectif d’un kit électrique précablé?
- Gagner du temps: (Presque) plus aucun câblages électriques, juste ceux des appareillages et du tableau électrique à brancher
- Gagner en efficacité: Vous ne perdez pas de temps sur votre chantier à réfléchir aux implantations des boites de dérivation, vous ne vous posez plus de question à propos des câblages des schémas électriques (simple allumage, va et vient, télérupteur…)
- Faire des économies sur le budget « travaux en électricité »
Pour preuve, de nombreux électriciens utilisent les installations électriques précâblées surtout sur les grands logements de façon à gagner du temps. Il m’arrive parfois d’avoir recours à ce type de système pour aller plus vite et ne pas ralentir les plaquistes.
Le plan du projet en électricité:
Partons sur un projet d’habitation avec les plans suivants d’une maison à deux étages.
Plan architectural, la base pour estimer le prix d’un kit électrique et pour la réalisation d’un devis d’électricien
Je tiens à préciser que le plan architectural est très important pour chiffrer une installation électrique. Je vais d’ailleurs m’en servir de base pour:
- Le chiffrage à la norme NF C 15-100 dans le cas du devis électricien.
- Les métrés et la réalisation du devis kit électrique.

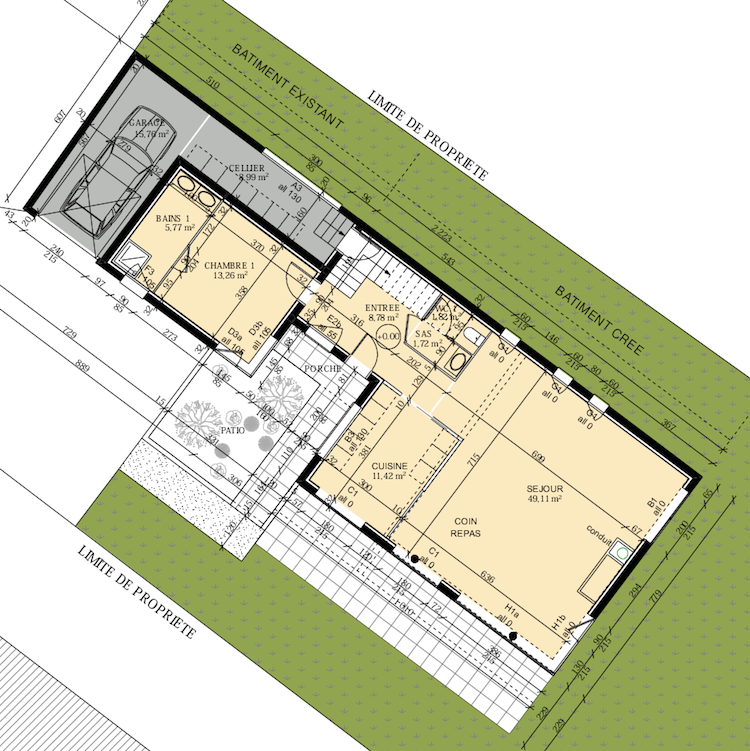

Plan architectural du rez de chaussée:

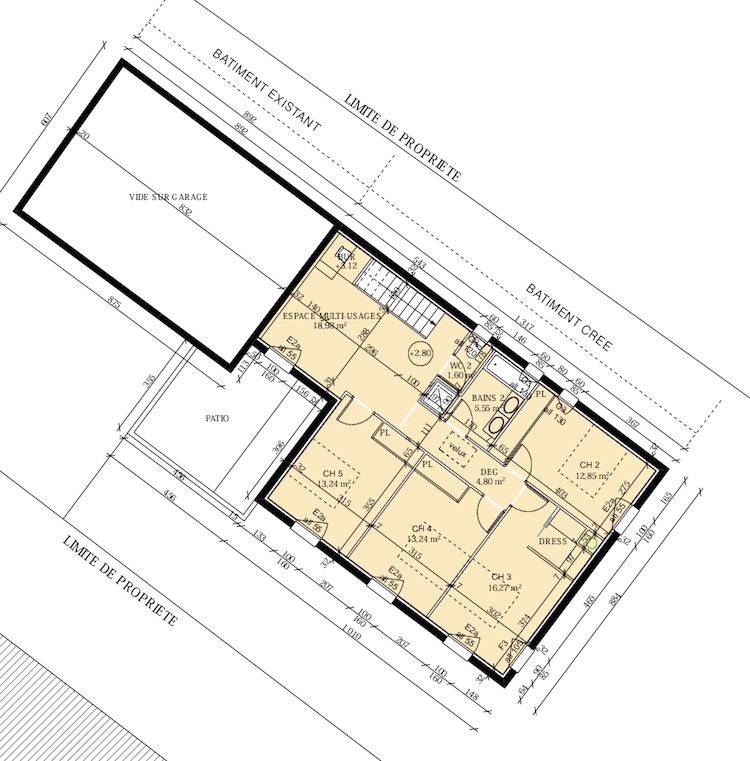

Plan architectural du premier étage (R+1):
Liste des pièces de l’habitation:
Le logement représenté sur ces plans est composé des pièces suivantes:
- Entrée + dégagement RDC.
- Cuisine.
- Séjour / Coin repas.
- Chambre 1.
- Chambre 2.
- Chambre 3.
- Chambre 4.
- Chambre 5.
- Dégagement étage.
- Escalier.
- Espace multiusage.
- Salle de bain 1.
- Salle de bain 2.
- Dressing.
- WC 1 RDC + SAS.
- WC1 étage.
- Cellier.
- Garage.
- Extérieur.
Je me réfèrerai aux dénominations de ces pièces dans les deux chiffrages pieuvre électrique / électricien qui suivront.
Les éléments de l’installation pour le chiffrage de la pieuvre électrique et le devis électricien:
Maintenant que le logement est décrit, il faut connaître les besoins en électricité au niveau de chaque pièce toujours dans l’idée de pouvoir chiffrer et déterminer si la pieuvre électrique est avantageuse par rapport au travail réalisé par un artisan électricien.
L’installation électrique suivante est en conformité avec la norme NFC 15-100.
Pour chaque pièce, je donne l’intitulé de la prestation avec la quantité en bout de ligne:
Entrée + dégagement RDC:
- Va et vient – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 1.
- Volet roulant (commande radio) x 1.
Cuisine:
- Simple allumage – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A y compris prise hotte x 6.
- Prise de courant 2P+T 10/20A spécialisée Four, Lave vaisselle. x 2.
- Prise 32A avec plaque sortie de câble et protection x 1.
- Volet roulant (commande radio) x 2.
- Alimentation VMC x 1.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
Séjour / Coin repas:
- Va et vient – DCL sur un point lumineux x 2.
- Prise de courant 2P+T 10/16A x 10.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
- Prise de Télévision x 1.
- Volet roulant (commande radio) x 3.
Chambre 1 et 2:
- Simple allumage- DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 3.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
- Prise de Télévision x 1.
- Volet roulant (commande radio) x 1.
Chambre 3:
- Simple allumage- DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 3.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
- Volet roulant (commande radio) x 2.
Chambre 4 et 5:
- Simple allumage- DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 3.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
- Volet roulant (commande radio) x 1.
Dégagement étage:
- Va et vient – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 1.
Escalier:
- Va et vient – DCL sur un point lumineux x 1.
Espace multi-usage:
- Simple allumage – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 3.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
- Volet roulant (commande radio) x 1.
Salle de bain 1:
- Simple allumage – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 1.
- Prise Téléphone RJ45 catégorie 5 et câble 298 Grade 1 x 1.
- Volet roulant (commande radio) x 1.
Salle de bain 2:
- Simple allumage – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 1.
- Liaison équipotentiel 2.5 MM2 bains, douche ou porte métallique x 1.
- Alimentation électrique chauffage sèche serviette x 1.
Dressing:
- Simple allumage – DCL sur un point lumineux x 1.
WC 1 RDC + SAS:
- Simple allumage – DCL sur un point lumineux x 2.
WC1 étage:
- Simple allumage – DCL sur un point lumineux x 1.
Cellier:
- Va et vient – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 1.
- Prise de courant 2P+T 10/20A spécialisée Lave linge x 1.
- Volet roulant (commande radio) x 1.
Garage:
- Simple allumage – DCL sur un point lumineux x 1.
- Prise de courant 2P+T 10/16A x 1.
- Alimentation électrique portail motorisé x 1.
Extérieur:
- Simple allumage à voyant – sortie extérieure sur boite étanche un point lumineux x 5.
Lot tableau électrique / protections / Tableau de communication
- Tableau de protection SCHNEIDER Monophasé 4 R 13/18 Modules / inter différentiel > 100m2.
- Prise de courant modulaires x2.
- Tableau de communication VDI Grade 1 , SCHNEIDER compris, filtre ADSL, 4 sorties RJ 45 et répartiteur TV 4 sorties.
- Comptage d’énergie 4 circuits Schneider Wiser EM5 Article 23 RT2012
- Goulotte large 2700mm.
- Micros disjoncteurs pour protection de l’installation, y compris protection puit hydraulique.
- Liaison équipotentielle principal sous gaine Piquet, barette de terre et cablette 4Ml.
Tarif pour la réalisation de l’installation électrique par un électricien:
Dans le cas de ce logement, je me base évidemment sur les tarifs d’électricien que je pratique dans ma région (Toulouse et sa banlieue) lorsque je suis amené à faire des devis en électricité. Selon l’endroit ou vous faîtes construire, la différence de prix peut être importante.
Le tarif pour ce logement pour une installation électrique selon les critères évoqués ci dessus est d’environ 8950 euros TTC avec exactement les même prestations que dans le cas de l’installation électrique précâblée ci dessus.
Tarif pour la pieuvre électrique:
La pieuvre électrique est en réalité un kit électrique complet, avec:
- Les différentes pieuvres électriques.
- Les boites d’encastrement étanches BBC et DCL étanches.
- L’appareillage de type Schneider electric ODACE.
- Le tableau de répartition électrique.
- Le tableau de communication.
Dans le cas de cet exemple l’ensemble de l’installation électrique pré-câblée / pieuvre électrique est chiffrée aux alentours de 4500 / 5000 euros TTC.
Ce prix n’inclue pas la main d’oeuvre. Il faut compter environ 2 bonnes journées pour la pose d’une pieuvre pour ce type de projet.
A noter qu’il est possible d’aller plus loin que la simple pieuvre électrique en faisant réaliser une pieuvre électrique prête à poser comme je le propose ici.
Conclusion: Pourquoi utiliser une pieuvre électrique?
Je pense que la réponse va de soi: la différence de prix entre l’utilisation d’une pieuvre électrique et d’un artisan est de + 79% pour cet exemple.
Mais comme je l’ai dit ci dessus, selon la région dans laquelle vous vous situez, la différence peut varier (en plus ou en moins). Je pense notamment aux grandes villes dans lesquelles les tarifs pratiqués par les électriciens sont parfois très importants.
En plus des arguments que je vous ai exposés au tout début de l’article (gain de temps, gain en efficacité) grâce au à l’utilisation d’un kit électrique et de son tableau électrique précâblé, vous allez pouvoir consacrer plus de budget au reste de votre projet de construction.
Alors, vous êtes convaincus par la pieuvre électrique?
Bonjour,
je veux realiser 5 villas dans un futur proche.
j’ai plusieurs questions: le consuel comment ça marche avec une pieuvre?
merci de me contacter pour envoi des plans…
cdlt
Bonjour
Votre question est pour le moins imprécise.
Le consuel accepte les pieuvres bien entendu.
Précisez mieux ce que vous voulez savoir
Bonjour,
Merci pour cet article.
Je me pose tout de même une question, le devis annoncé de 9000€ TTC, comprend j’imagine la main d’oeuvre de l’électricien ?Qu’en est t-il de devis « pieuvre électrique » ?
Merci par avance de votre réponse.
Cordialement
Bonjour,
Le devis comprend effectivement la Main d’oeuvre de l’électricien. Pour la partie Pieuvre, c’est uniquement le matériel.
Cordialement
Bonjour Guillaume,
Merci de votre réponse.
La pieuvre électrique n’est donc rentable qui si nous la posons nous même ? quel serait le tarif de la pose de cette pieuvre par un électricien ?
Merci par avance de votre réponse.
La pieuvre électrique est rentable si vous la posez par vos soins.
Pour le tarif d’un électricien, tout dépend du travail à faire. Pas sûr qu’il veuille le faire non plus car il engage son assurance sur l’installation entière
Cordialement
Bonjour
Vous avouez à demi-mot que vous induisez les gens en erreur en ne disant pas que le prix indiqué est sans la MO. Un peu limite comme procédé dommage vous avez l’air de vous y connaitre mais c’est comme beaucoup de gens, vous cherchez à gratter quelque chose
Bonjour,
Je n’ai rien à avouer « à demi mot », ni « à gratter ». Il s’avère que ce n’est peut être pas assez clair dans l’article, je vais donc l’ajouter de ce pas.
Bonjour,
Informations très intéressantes.
Dans un cas similaire, non dans du neuf mais en rénovation, je souhaiterais avoir une estimation du surcoût pour la réalisation de saignées murales et au sol pour pouvoir passer les gaines.
Merci d’avance,
Alain Rst
Bonjour, je suis dans le cadre d’une rénovation d’une maison, ma question est sur la possibilité de faire l’électricité en plusieurs phases !! dans cette maison il y deux pièces qui ne sont pas encore définies (chambre ou bureau ou autre) avec pas mal de travaux autre que l’électricité. Est il possible de faire faire les pieuvres pour la partie immédiate de la maison puis dans un second temps de faire les pieuvres pour la seconde partie, ma question étant : est il possible de relier les pieuvres de la seconde partie au tableau de la première partie sans que cela ne génère trop de difficultés ?
Merci pour votre blog
Bonsoir
Difficile de répondre à votre question sans voir sur place.
Dans l’absolu tout est possible.
Mais en rénovation, tout dépendra de la facilité de tirer des gaines d’une partie à l’autre.
Souvent dans ce genre de cas, on fait un tableau divisionnaire dédié à la seconde partie, donc il y a un seul gros câble à tirer depuis le 1er tableau vers la celui de la 2ème partie
