Pour communiquer dans la vie courante, il faut deux éléments:

  • Un mode de communication: la parole
  • Un langage de communication: Le français dans notre cas

Si vous n’avez pas ces deux éléments en commun avec votre interlocuteur vous ne pourrez pas vous comprendre: une personne parlant anglais ne pourra pas correspondre avec une personne lui parlant en chinois au même titre qu’une personne utilisant un téléphone ne pourra pas correspondre avec une personne cherchant à communiquer par écrit.

En domotique, c’est exactement pareil: il faut un langage et un mode de communication adapté.

Protocole ou le langage en domotique:

Définition d’un protocole

Le langage utilisé en domotique est appelé protocole.

Lorsqu’un émetteur souhaite interroger ou commander un récepteur, ces deux derniers doivent avoir le même langage, le même protocole de communication.

Un protocole est un langage architecturé de la même façon qu’un dictionnaire, avec des mots et des phrases: on parle plutôt de trames constituées de mots.

Ces mots sont constitués de bit: Un bit est l’unité la plus petite en informatique et peut posséder deux valeurs, 0 ou 1.

En enchainant des bits, on forme des mots (par exemple 1011011)

Selon le protocole, chaque mot est interprété différemment.

Différents protocole pour communiquer en domotique

De la même façon qu’il existe plusieurs langues sur la Terre, il existe plusieurs protocoles en domotique.

Voici quelques exemples des protocoles en domotique:

  • KNX
  • X10
  • X2D
  • In On By Legrand
  • Insteon
  • Loxone
  • Zwave

J’aurais l’occasion de revenir sur plusieurs de ces protocoles dans des articles dédiés.

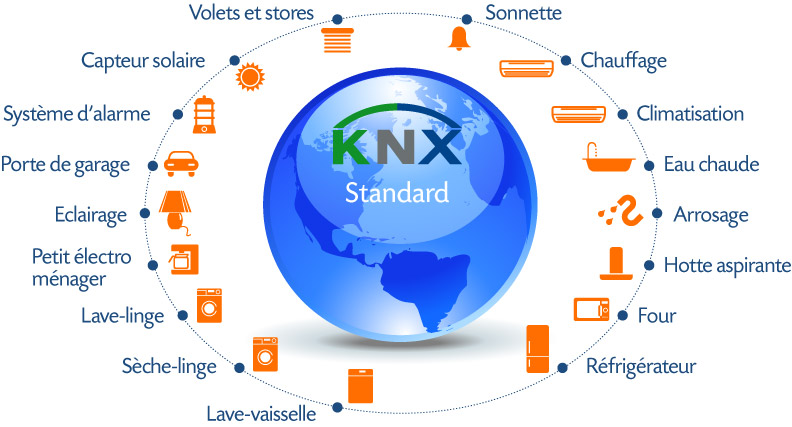

domotique protocole knx
KNX est un protocole qui permet aux appareils de communiquer ensemble avec un même langage

Transmission des données en domotique:

Chacun des protocoles que je vous ai cité ci dessus nécessite un mode de communication ou mode de transmission.

Les mode de communication

Transmission filaire

La méthode filaire consiste à transmettre les données par protocole par les fils aussi appelés bus de commande.

Ce genre de transmission est robuste mais nécessite de tirer des fils: Cela implique donc plus de main d’oeuvre.

Ce genre de solution est à privilégier dans une installation neuve, au moment de l’étude du projet.

L’utilisation d’un mode de communication filaire en domotique aura une implication directe sur la conception de l’installation électrique.

Le mode de communication CPL

Le CPL pour Courant Porteur en Ligne est un mode de communication alternatif intéressant.

Il utilise les fils de l’installation électrique existante comme moyen de communication entre appareils.

Chaque appareil connecté sur le réseau électrique compatible CPL peut donc communiquer avec ce protocole.

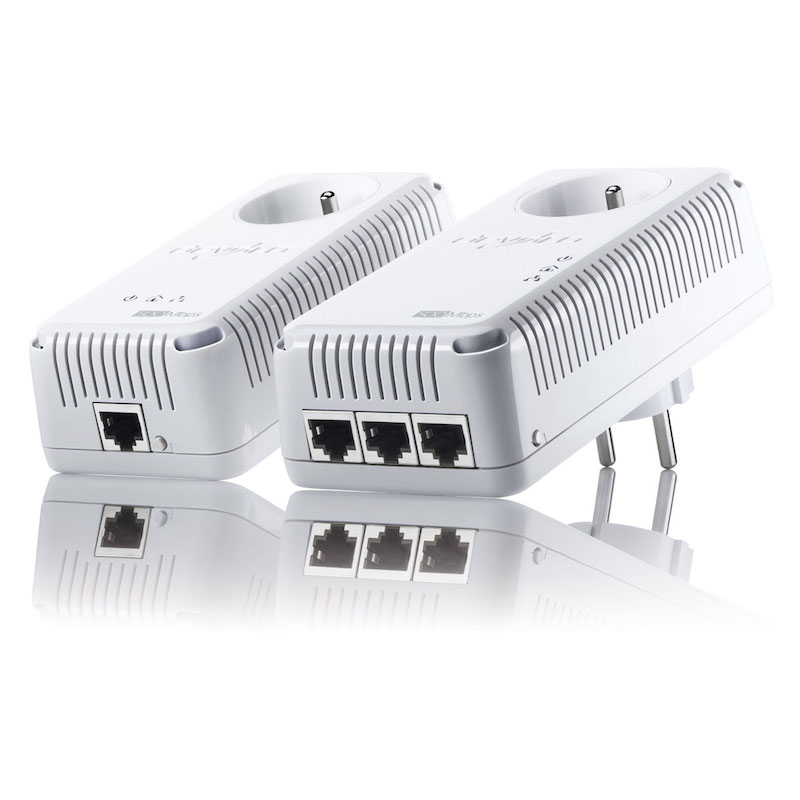

protocole domotique cpl
Le CPL est connu pour ces boitiers permettant de partager le réseau informatique facilement en rénovation

Domotique Sans fil / Radio

C’est un mode de communication « invisible ».

Emetteur et récepteur communiquent ensemble  par signal radio.

Ce moyen de communication est intéressant en rénovation car il permet d’éviter de tirer des fils.

L’utilisation de la domotique sans fil est également très modulable.

Se posent néanmoins des questions sur les problèmes de pollution électromagnétique dans le logement.

Quel mode de communication choisir pour son installation domotique?

Difficile de répondre à cette question sans avoir établi une liste de besoin préalables.

Plusieurs critères peuvent vous aiguillez dans le choix du protocole et le moyen de communication en domotique:

  • En rénovation, l’utilisation d’une solution purement filaire est plus compliquée qu’une solution radio ou CPL
  • L’ouverture du protocole est un atout pour pouvoir bénéficier de plusieurs marques de constructeurs différents
  • La solution tout radio peut être envisagée, mais il faut néanmoins s’interroger sur la pollution électromagnétique dans les logements: Même si la nocivité des ondes radios émises n’a pas encore été prouvée scientifiquement, des phénomènes de sensibilité à l’électromagnétisme et au ondes commencent à apparaître chez certaines personnes



Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

1 commentaire

  1. Bonjour,

    Merci pour cette description de la domotique très juste et simple à comprendre pour le commun des mortels 🙂

    Par rapport à un protocole filaire, un protocole radio offre aussi la flexibilité de s’équiper au fur et à mesure sans avoir à penser à toutes les solutions en amont du chantier.
