Le schéma électrique des circuits spécialisés: la prise 32A

Un article ecrit par Guillaume Denis

La prise 32A est une prise de l'installation électriquePrincipe de la prise spécialisée 32A:

La prise de courant 32A fait partie des circuits spécialisés dans la norme NF C 15-100 Ce circuit est dédié aux plaques de cuisson ou à la cuisinière électrique. Même si une autre énergie est utilisée -ex Gaz -, elle doit être présente, La prise 32A est donc obligatoire dans l’installation électrique.





La sortie de la prise peut être matérialisée de deux façons différentes:

  • La sortie de câble avec un domino en attente à l’intérieur
  • prise spécialisée 32A cuisineUne prise 32A:

prise cuisine 32A

Schéma électrique de la prise spécialisée 32A – raccordement avec sortie de câble:

installation electrique

installation electrique

Schéma électrique de la prise spécialisée 32A- raccordement avec prise 32A:

installation electrique

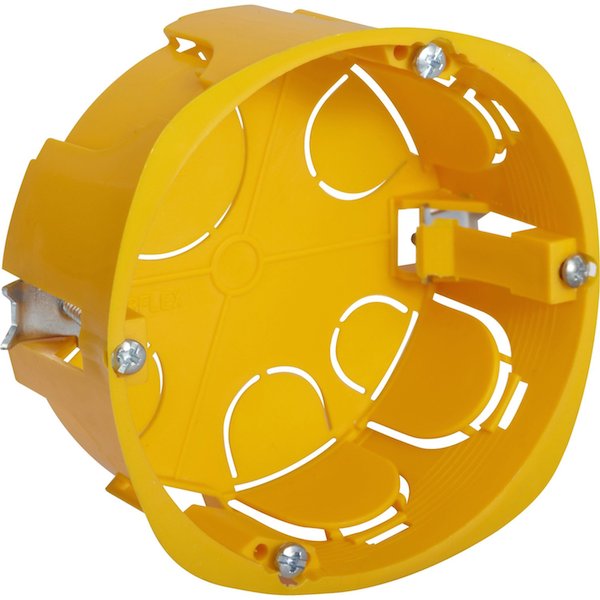

Le matériel électrique pour la prise spécialisée 32A:

Il vous faut:

  • De la gaine ICTA en diamètre 25mmm
  • Du fil en 6²
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Terre (pour le point lumineux): vert/jaune obligatoirement
  • un domino pour le fil en 6² + une sortie de câble

OU

  • Une prise spéciale 32A

La protection du tableau électrique pour une prise spécialisée 32A:

  • Un interrupteur différentiel 30mA de type A en tête de ligne
  • La prise est protégée (et uniquement la prise) par un disjoncteur 32 A ou un fusible 32A

Le coût de la prise spécialisée 32A:

Prise 32A avec raccordement de type sortie de câble:

3 fils en 6mm² (ou plus selon la chute de tension potentielle) passent dans la gaine.

  • Gaine ICTA diamètre 25 mm:0.8€ / mètre linéaire
  • Fil en 6² : 1.10€ / mètre linéaire
  • Sortie de câble: 5€ au minimum
  • Bornier domino: 1€

cout minimum pour une prise 32A avec raccordement sortie de câble:  6€ + 4.1€ / mètre linéaire de gaine tirée

Prise 32A avec raccordement de type prise 32A:

3 fils passent dans la gaine.

  • Gaine ICTA diamètre 25 mm:0.8€ / mètre linéaire
  • Fil en 6² : 1.10€ / mètre linéaire
  • Prise 32A: 30€ au minimum

cout minimum pour une prise 32A avec un raccordement prise 32A: 30€ + 4.1€ / mètre linéaire de gaine tirée

4 Ajouter un commentaire

Envoyer un message ici

Your email address will not be published. Required fields are marked *

You may use these HTML tags and attributes: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <strike> <strong>

4 Commentaire(s)
  • 15 October 2012

    Bonjour,
    Vous donnez le coût d’une installation de raccordement de sortie de câble et celui de l’installation d’une prise 32 A. Mon électricien me dit que c’est la même chose pour lui, car dans le cas d’une sortie de câble, il doit procéder au branchement de la plaque électrique. Puis-je le faire moi-même, sous réserve des précautions d’usage en ce qui concerne l’interruption du courant ?

    pigeonreticent
    Reply
    • 21 October 2012

      Bonjour,

      Le coût du matériel n’étant pas le même, il est difficile de comprendre que le prix final est identique. Pour le raccordement de la plaque de cuisson, vous pouvez le faire vous même dans la mesure ou vous avez pris les précautions avant: coupure de l’alimentation et vérification d’absence de tension.

      Guillaume D
      Reply
  • 7 January 2014

    Bjr,
    La norme veut que l’alimentation d’une plaque de cuisson ou d’un four se fasse en 6² , comme vous le mentionnez ci-dessus, alors pourquoi les concepteurs de ces ustensiles les livrent avec des fils de section 2,5² ?

    Il y a une logique qui m’échappe. Pouvez vous me donner une explication ?

    Merci d’avance.
    Cordialement

    BEAUFRERE
    Reply
    • 13 January 2014

      Bonjour,

      Effectivement, c’est souvent le cas. La norme impose une valeur supérieur dans le cas ou la puissance demandée serait importante. L’important est que du côté électricité, cette dernière soit respectée, à charge du fabricant de faire comme il souhaite.

      Cordialement

      Guillaume

      Guillaume Denis
      Reply
