Principe du va et vient:

Le va et vient sert à allumer ou éteindre un point d’éclairage depuis deux endroits différents de la pièce.

Le va et vient est un schéma un peu plus complexe que le simple allumage. Entre les deux interrupteurs, il y a deux fils, appelés « Navettes ». Le schéma électrique du va et vient que j’ai réalisé ci dessous fait apparaître ces deux fils.

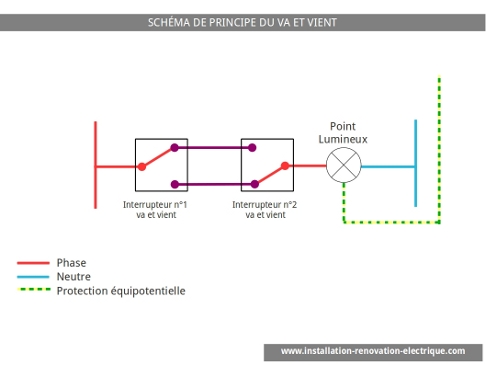

Schema va et vient: principe du montage va et vient:

branchement électrique et schema va et vient

Schéma va et vient: Les exemples d’utilisation

Rien ne vaut des exemples d’utilisation dans la vie réelle:

  • Vous êtes dans un escalier, il y a deux interrupteurs qui contrôle l’allumage: vous êtes en présence d’un va et vient
  • Dans une chambre, il y a un interrupteur à l’entrée et un interrupteur au niveau de la tête de lit: La encore, c’est un montage électrique de type va et vient

Rien de bien compliqué, vous l’aurez compris, le schema va et vient est composé de deux interrupteurs et d’un ou plusieurs point lumineux.

Si par contre vous êtes dans un couloir avec trois interrupteurs, ce n’est plus un branchement va et vient, mais un montage de type télérupteur.

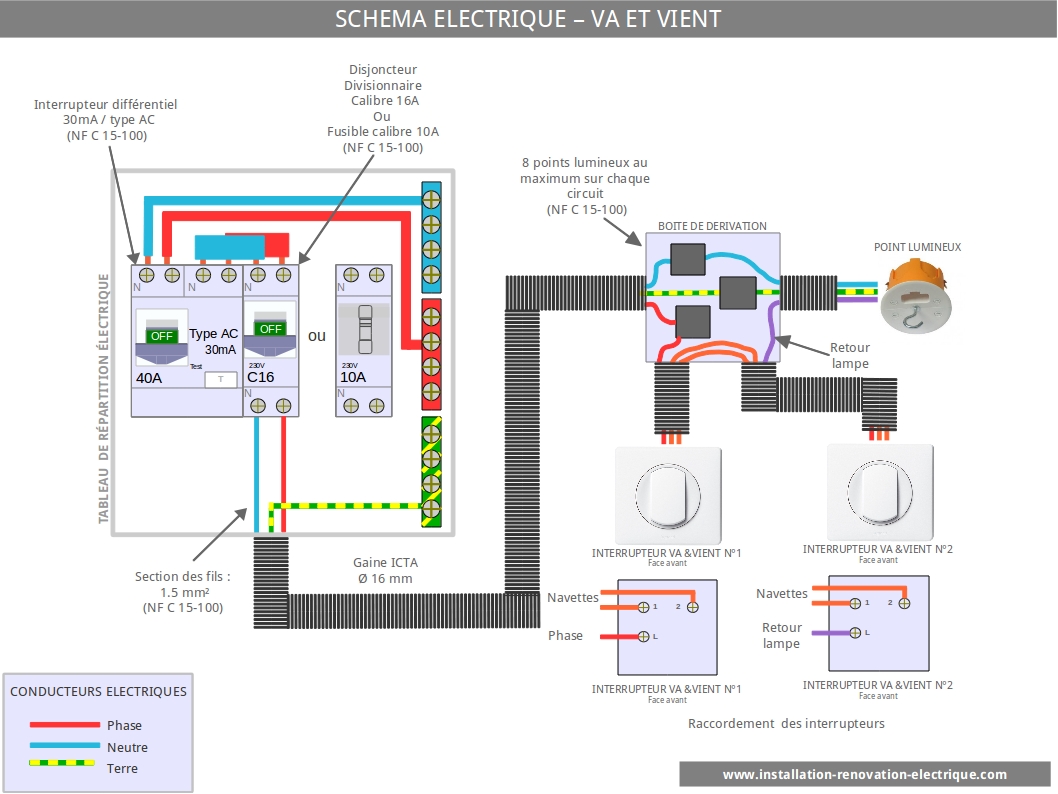

Schéma électrique correspondant au montage va et vient:

Le schéma suivant fait partie du guide des schémas électriques

schema va et vient

Le matériel pour réaliser le schéma électrique du va et vient:

Il vous faut pour réaliser le schema va et vient électrique:

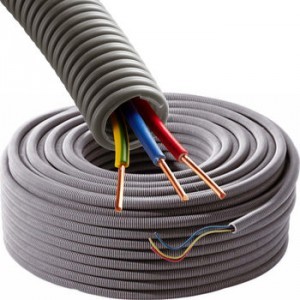

  • De la gaine ICTA en diamètre 16 ou 20mm de préférence (vous pourrez passer des fils supplémentaires plus tard si nécessaire)

schema va et vient

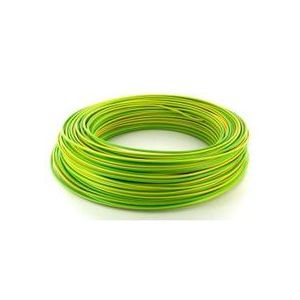

  • Du fil électrique en section 1.5² type H07V-U
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Navette: n’importe quelle couleur, sauf bleu et le vert/jaune (éviter le fil de même couleur que la phase, plus pratique pour repérer)
    • Terre (pour le point lumineux): vert/jaune obligatoirement



  • Un interrupteur va & vient (ils sont pour la plupart tous va et vient maintenant, pas possible de se tromper) qui possède 3 bornes, une pour la phase (rouge) et deux pour les navettes
  • Un DCL, dispositif de connexion de luminaire qui sert de point final pour le récepteur (la lampe)

schema va et vient

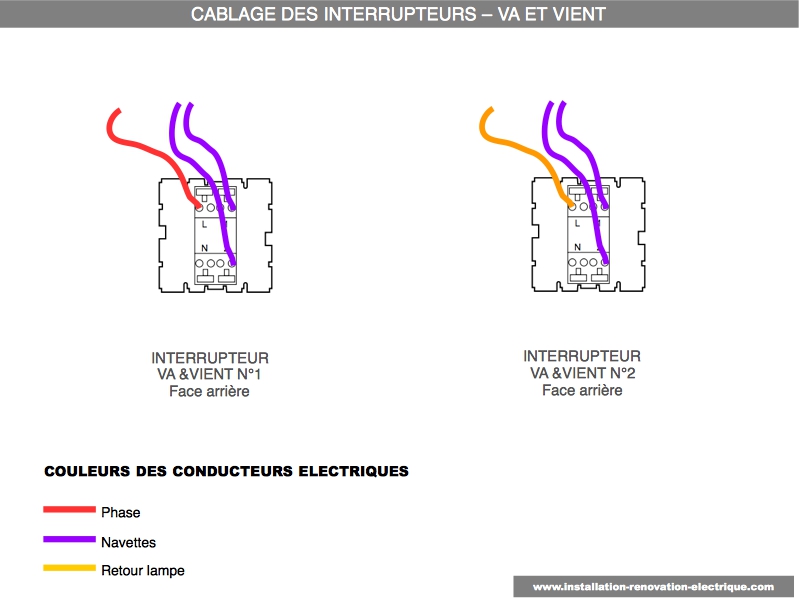

Exemple de câblage d’un interrupteur va et vient 067001 de Legrand:

Si je choisi d’utiliser un interrupteur va et vient de référence 0 670 01 de Legrand, alors les fils électriques du schema va et vient se câbleront de la façon suivante:

schema va et vient

La protection du tableau électrique pour un va et vient:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • Le point lumineux est protégé par un disjoncteur divisionnaire de calibre 16A ou 10A (ou un fusible 10A)

Le coût du schema va et vient:

Le prix ne comprend évidemment pas le luminaire. Pour simplifier, 3 fils électriques en moyenne passent dans chaque gaine (5 fils électriques de couleurs différentes sont utilisés dans le cadre d’un schema va et vient)

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 1.5² : 0.16€ / mètre linéaire
  • DCL (pour connexion d’un point lumineux): entre 4€ et 8€
  • Interrupteur: 3€ au minimum

cout minimum pour le va et vient:  7€ + 0.9€ / mètre linéaire de gaine tirée

Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

12 Commentaires

  1. Bonsoir ! Je trouve super bien vos descriptions sur les schemas du montage des interrupteurs ! Je suis en formation en électricité batiment et Audio -Visuel ! Vous m’aidez beaucoup avec ce site ! G.DAVID DINOLA du Bénin ! Merci Mr Guillaume.

  2. Bonjour Guillaume
    j’ai bien aimé votre Blog et les explications très claires sur le va et vient…..MAIS j’ai un autre soucis a résoudre : 2 entrées avec chacune un Va et Vient , entrée N°1 et Entrée N°2
    quand j’allume le 1…je peux éteindre avec le 2 , mais je ne peux pas allumé avec le 1, il faut absolument que je rallume avec le 2
    je désire supprimer le 2 et ne pas modifier la connexion du 1
    j’ai repéré la phase ( mon texteur indique avec 2 fils 12 volt)
    la solution que j’ai actuellement est de placer le module bloqué dans une boite de dérivation…à moins que vous aillez une autre solution en réunissant 2 fils ?
    merci pour votre aide

    JEAN MARIE

  3. Bonsoir

    Il faudrait que vous nous indiquiez clairement le nombre et la couleurs des fils présents à chaque va et vient.
    Nous indiquer également celui que vous avez repéré comme étant la phase.
    Enfin nous indiquer quel fil est raccordé sur quelle borne des va et vient.
    Un petit dessin aiderait à comprendre tout cela

    A noter que s’il n’y a pas de solution en filaire, vous pouvez toujours vous en sortir avec des modules sans fils.

  4. Bonsoir
    J’ai l’intention d’ajouter un point lumineux supplémentaire sur va et vient.
    Avez-vous une solution qui m’évite de brancher en parallèle sous moulures ?
    Thomas

  5. Bonsoir

    Pour le point lumineux, il faudra forcément une arrivée avec 3 fils en 1,5² sous gaine, moulure, tube, goulotte…

    Pour les points de commande, il existe des solutions radio

  6. Bonjour

    Intéressant tout cela , en effet.
    Par contre, j’ai un soucis , j’ai du remplacer un des 2 interrupteurs d’un va et vient ( escalier ) car il était défectueux .. j’ai donc remis un nouveau ( autre marque , je ne connais pas la marque de l’ancien ) … j’ai d’abord fait l’installation selon la notice , les deux fils blanc ( navettes ) comme indiqué et l’autre fil ( brun , sans doute la phase ) a l’emplacement restant. Impossible d’avoir un va et vient .. quand c’est éteint sur un ou l’autre interrupteur , l’autre ne sait pas allumer la lampe …

    C’est quand même bizarre , est-ce que je vais devoir chipoter a l’autre interrupteur ? ( je vois pas trop pourquoi faudrait y toucher vu qu’il n’a pas de soucis et le cablage fonctionnait tel quel avec l’ancien interrupteur )

    Merci pour votre aide 🙂

  7. Bonjour,

    Merci pour les explications concernant le fonctionnement de l’interrupteur va et vient. En ce qui me concerne, j’habite dans une ancienne maison qui n’est pas entièrement reliée à la terre.

    Dans notre living, nous avons un interrupteur va et vient, cependant en mesurant le champ électrique de l’ampoule en question, je me suis rendu compte que lorsqu’elle était éteinte, le champ électrique avait une valeur équivalente par rapport au moment où elle était allumée alors que normalement, lorsqu’une lampe est éteinte, plus aucun champ électrique ne doit circuler dans le circuit.

    Après vérification, je me suis rendu compte d’une erreur de câblage, en fait normalement un des câbles de l’ampoule, doit être le neutre or il s’avère dans mon cas que c’est le câble de la phase qui s’y trouve, certainement une erreur de câblage dans la boîte de dérivation qui se trouve dans le plafond et impossible d’y accéder, donc dès que je coupe le courant de cette ampoule par un des deux interrupteurs, ce fameux câble de phase continue à diffuser son champ électrique dans l’ampoule.

    Question: étant donné que je ne peux accéder à la boîte de dérivation, y a -t-il un moyen de retrouver l’erreur en testant à partir du tableau des fusibles? Merci

    Bonne journée

    Yves
