installation-électrique-connexion-schéma-électrique-VMCPrincipe de la VMC:

La VMC, ou ventilation mécanique contrôlée, est un organe indispensable de la maison. Elle permet de faire circuler l’air dans la maison et surtout de permettre au chauffage de gagner en efficacité (un air lourd en humidité à plus de mal à chauffer qu’un air sec). Elle dispose d’une protection spéciale sur le tableau électrique: un disjoncteur divisionnaire de 2A (norme NF C  15-100). il est interdit d’utiliser un porte fusible pour la VMC.

La VMC fonctionne en permanence pour contrôler le taux d’humidité dans la maison. Sur la plupart des VMC, il faut installer un interrupteur 2 vitesses.

Schéma de principe de la VMC:

Ce schéma de principe est celui d’une VMC à deux vitesses.

Pour une VMC avec une seule vitesse, il n’y a pas besoin d’installer d’interrupteur (l’alimentation va directement depuis le tableau électrique vers la VMC):

installation-électrique-schéma-principe-VMC
schéma de principe d’une VMC

Schéma électrique d’une VMC:

Le schéma électrique suivant est réalisé avec un interrupteur spécial VMC à deux vitesses:

Pour en apprendre plus sur la connexion des interrupteurs, je vous invite à lire cet article sur le branchement des interrupteurs.

installation-électrique-cablage-connexion-VMC-schéma-électrique
Le schéma électrique de la VMC à deux vitesse

Pour une VMC à deux vitesses

Au niveau de la VMC, il y a 4 fils électriques:

  • 2 fils qui sont chacun dédiés à une vitesse (ces fils sont envoyés au niveau de l’interrupteur)
  • 1 fil pour le neutre
  • 1 fil électrique pour la terre

Pour une VMC à une seule vitesse

  • 1 fil pour alimenter la VMC (la phase)
  • 1 fil pour le neutre
  • 1 fil électrique pour la terre

Note: le fil électrique de neutre doit obligatoirement être bleu, celui de la terre avec la double coloration vert/jaune.

Banniere-guides-electricite-728-260

Le matériel pour le branchement électrique de la VMC:

Il vous faut:

  • De la gaine ICTA en diamètre 16 ou 20mm
  • Du fil électrique en section 1.5mm²
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Terre: vert/jaune obligatoirement
  • Pour l’interrupteur
    • Un interrupteur deux vitesses pour VMC à deux vitesses
    • Un interrupteur va et vient pour une VMC sans réglage de vitesse pour pouvoir l’éteindre si besoins

Si vous n’êtes pas pressé dans l’installation de votre VMC, je vous invite à surveiller régulièrement ici les offres du partenaire Batiwiz: Ce dernier propose des ventes privées très intéressantes sur le matériel de chantier et parfois sur les VMC.

Si vous voulez du matériel rapidement avec des disponibilités en stock, consultez le site de vente en ligne Outiz, ce sont des spécialistes de ce genre du matériel pour la VMC (c’est le groupe Saint Gobain).

Enfin, vous pouvez aussi commander en ligne sur les sites de grandes surfaces de bricolage  et récupérer en magasin. Vous pouvez par exemple vous équiper chez Castorama au rayon VMC.

 La protection du tableau électrique pour la VMC:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • La VMC est protégée par un disjoncteur divisionnaire de calibre 2A, le fusible est interdit

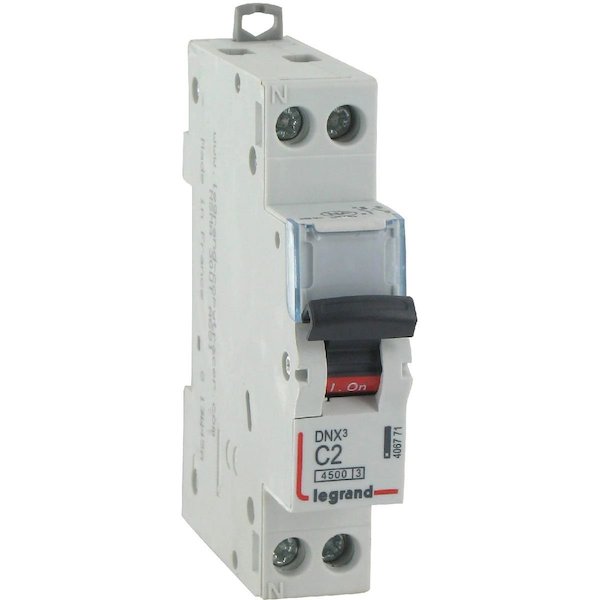

VMC schéma électrique protection 2A
Il faut utiliser obligatoirement un disjoncteur 2A pour protéger le circuit électrique de la VMC

Un disjoncteur 2A coute environ une dizaine d’euros, avec des modèles de qualité pro comme cette référence Schneider Electric.

Le coût de la connexion électrique d’une VMC:

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 1.5² : 0.16€ / mètre linéaire
  • Interrupteur 2 vitesses pour VMC: 6€ au minimum

cout minimum pour la connexion électrique d’une VMC:  6€ + 0.8€ / mètre linéaire de gaine tirée

Vous aimez cet article? Partagez leShare on Facebook3Tweet about this on TwitterShare on Google+1Email this to someone

75 Commentaires

  1. Bonjour,
    La VMC doit-elle être sur un circuit spécialisé ? Si oui, doit-elle être seule sur ce circuit ou puis-je y rajouter d’autres appareils ?
    Merci

    • Bonjour,

      La VMC doit tourner en permanence: Elle assure un rôle régulateur du taux d’humidité, afin de permettre une meilleur performance de votre chauffage.

      Cordialement

      Guillaume

  2. Bonjour, le schéma est bien fait, mais ma question est: Peut on brancher une vmc sans interrupteur, (étant donné que je vais en mettre une qui déclenchera la 2ème vitesse en fonction du taux d’humidité, celui ci me servira a rien) et si oui, comment se font les branchements selon le schéma??? Merci, bien cordialement.

    • Bonjour,

      Si votre question est, peut-on raccorder directement la VMC au disjoncteur 2A qui la contrôle, je vous répond OUI, sans aucun problème – il existe des vmc sans interrupteur de contrôle.

      Cordialement

      Guillaume

  3. bonjour,

    comment brancher la vmc sur l’interrupteur de la salle de bain de manière a ce que la vmc se mette en marche seulement avec l’allumage de la lumière de la salle de bain

    merci

    • Bonjour,

      La VMC doit tourner en permanence dans l’habitation, de façon à améliorer le rendement du chauffage (entre autre). Peut être parlez vous d’aérateur autonome?

      Cordialement

      Guillaume

  4. Bonjour,
    Je viens d’acheter une villa récente et viens de m’apercevoir que la VMC ne fonctionne pas du tout.
    J’ai vérifier le disjoncteur,et l’inter 2 vitesses RAS
    Comment puis-vérifier sans à avoir à monter ds les combles,si l’unité est bien branchée,avec un metrix (je suspecte un oubli de branchement de l’unité)
    Merci pour votre réponse
    Philippe

    • Bonjour,

      Si l’unité n’est pas branchée, un Metrix ne vous sera pas d’une grande utilité. Je crains que le meilleur moyen soit de monter dans vos combles.

      Cordialement

      Guillaume

  5. SALUT .
    J’AI UNE VMC QUI FONCTIONNE NORMALEMENT ( 1 INTER AVEC 2 VITESSES ) MAIS JE VOUDRAIS QUE LA 2eme VITESSE SE METTE AUTOMATIQUEMENT LORSQUE J’ALLUME LA LUMIERE DE LA SDB ET QUE LE RESTE DU TEMPS ELLE RESTE EN PREMIERE VITESSE . LE CIRCUIT EST DANS LES COMBLES ET ACCESSIBLE .
    MERCI .

    • Bonjour,

      Dans votre cas, vou ssouhaitez que la commande de la VMC dépende du circuit lumière. Le montage ne pourra pas être valide au niveau de la norme: votre circuit lumière est protégé par un disjoncteur 10A, celui de la VMC par un disjoncteur 2A.

      Cordialement

      Guillaume

  6. Bonjour,

    J’ai une VMC avec un interrupteur 2 vitesses et 3 gaines dont une assez éloignée.
    Je souhaiterais ajouter une VMC sur le même circuit électrique et donc même interrupteur 2 vitesses afin de ne plus avoir de chemin de gaine trop long.
    Est-ce possible avec un montage électrique en // pour les 2 VMC ?

    Merci

    • Bonjour,

      Selon la norme, un seul circuit pour chaque VMC (un seul circuit VMC par disjoncteur 2A).

      Je vous conseille de rajouter un disjoncteur 2A avec un interrupteur deux vitesses pour votre nouvelle VMC. Il existe aussi des aérateurs autonomes.

      Cordialement

      Guillaume

  7. bonjour,
    Je ne comprends pas à quoi servent les carrés noir dans le schéma de la boite de dérivation ? s’agit-il de dominos ? si oui qu’elle est leur utilité ?
    D’avance merci !

    • Bonjour,

      Le principe d’une VMC, c’est qu’elle doit fonctionner en permanence, afin de réguler votre taux d’humidité et d’améliorer le fonctionnement de votre chauffage. Le branchement sur un simple interrupteur peut se faire dans la pratique, en utilisant le même schéma électrique que le simple allumage, en remplaçant le point lumineux par la vmc

      Guillaume

    • La norme NF C 15-100 parle de VMC. On peut considérer l’aérateur comme une VMC? qui peut le plus peut le moins, utilisez un 2A!

      Cordialement

      Guillaume

  8. Bonsoir…un electricien m’a placé une vmc en utilisant le brin « terre » pour la 2eme vitesse et n’a donc pas mis la vmc à la terre …est-il important de mettre la terre ?? merci

    • Bonjour,

      Difficile de répondre sans connaître le type/modèle de VMC – qui a besoin ou non d’être raccordée à la terre. SI le modèle ne nécessite pas de terre, ce type de montage peut être acceptable.

      Il faut savoir que plus généralement, un électricien engage sa responsabilité et son assurance sur les travaux qu’il réalise: votre intervenant a sans aucun doute pris toute les mesures de sa réalisation.

      Cordialement

      Guillaume

  9. Bonjour,
    Je viens d acquérir une maison de 1986 avec un tableau tout en porté fusible. Sur celui ci j’ ai un interrupteur pour la VMC et ensuite j ai un second porté fusible de 10À pour la VMC. Comment est ce possible et quel peut être le schéma de branchement ( je vais refaire mon tableau mais ne sait ce qui peut arriver sur ce 10À puisque les portes fusible sont interdit)
    Merci d avance pour votre retour

      • Bonjour,
        Je souhaite installé une VMC j’ai une prise mural standard si je change le système de protection en amont.
        Es ce que je peux venir me brancher à cette dernière avec un câble ? (comme une rallonge) mâle d’un côté et VMC de l’autre, avec un inter pour la vitesse entre les deux? (Les deux vitesse ne sont pas vraiment importante pour moi )

        • Bonjour,

          Votre solution peut être faisable mais je pense plus compliquée que de tirer une nouvelle alimentation depuis le tableau électrique.

          Vous allez devoir passer le circuit de la prise correspondante sur un disjoncteur 2A
          Vous allez devoir déconnecter toutes les autres prises connectées sur le circuit prise (la VMC est un circuit spécialisé)

          Concernant le raccordement, je vous suggère plutôt de brancher l’interrupteur à la place de la prise qui sera supprimée pour repartir ensuite vers la VMC.

          Au final, les travaux seront plus lourds que de créer une nouvelle ligne uniquement pour la VMC.

          Enfin, n’oubliez pas de travailler en sécurité et de couper l’alimentation électrique avant d’effectuer vos branchements

          Cordialement

          Guillaume

    • Bonjour,

      Si vous n’avez que deux fils, c’est un interrupteur classique (on / off) ou alors avec petite vitesse et grande vitesse sans position d’arrêt

      Cordialement

      Guillaume

  10. Bonjour
    Je viens de constater que ma ventilation ne fonctionne que sur la deuxième vitesse pourtant il n’y a qu’un moteur d’où provient la panne est ce que la deuxième vitesse va faire pareil.
    cordialement

  11. Bonjour,
    Est il possible d’installer un deuxième interrupteur 2 vitesses pour en avoir un dans chaque salle de bain ?

    Je viens d’acquérir une VMC et je vais l’installer dans les combles . Est il possible de la relier à un disjoncteur dans les combles accessibles et de le relier ensuite sur le tableau à un disjincteur commun ?
    Cordialement.

    • Bonjour,

      On ne peux installer qu’un seul interrupteur.
      Concernant le disjoncteur, il faut un seul disjoncteur situé au niveau du tableau électrique (2A). Si vous souhaitez une coupure dans les combles, il faut installer un interrupteur sectionneur.

      Cordialement

      Guillaume

  12. Bonjour, je souhaiterais commander la deuxième vitesse à l’aide d’un relais 220V (avec contact NO et NF), lui-même commandé par l’allumage de la lampe de salle de bain. Sachant que ce schéma conserverait une isolation des deux types de circuits au vu des propriétés des relais, serait-ce tout de même valide ? En pratique, faut-il se cantonner à un circuit dédié complètement isolé des autres ou bien un tel montage à base de relais est-il envisageable ?
    Merci pour le temps et l’énergie que vous consacrez à ce site formidable qui m’a énormément rendu service ces dernières années.

    • Bonjour,

      Le relais séparant les deux parties et les protections dédiés à chaque partie au niveau du tableau, c’est un montage qui pourrait être envisageable. Si je vous suis bien, la première vitesse serait branchée sur le contact NF et la deuxième sur le contact NO?

      Cordialement

      Guillaume

      • Bonjour,
        effectivement petite vitesse sur NF et grande vitesse sur NO, je recherche le relais 230V qui pourrait remplir ce rôle correctement avec une bonne longévité.
        Bonne semaine.

  13. Bonjour,
    je viens d’acheter une VMC pour remplacer l’existante qui était défectueuse. La nouvelle VMC est hygrométrique et a donc 4 câbles pour le branchement. Le câble d’alimentation n’en a que 3. Quand j’ai essayé de brancher le câble noir sur un des 2 emplacements, seule la grande vitesse se met en marche en permanence. Comment faire le branchment? Merci beaucoup de votre aide.

    • Bonjour,

      Il vous faut acheter un interrupteur vmc à deux vitesses (comme ce modèle par exemple)

      Sur l’interrupteur, il faut brancher la phase, puis deux départs vers chaque vitesse sur la vmc.

      La VMC recevra donc deux fils de l’interrupteur et deux autres fils du tableau électrique (neutre et terre)

      Cordialement

      Guillaume

  14. Bonjour, l’interrupteur de ma VMC est cassé (vieux modèle d’il y a 20ans) et je dois le changer. J’ai acheté un interrupteur 2 vitesses, mais je ne sais pas comment brancher les 3 fils qui sortent du mur (rouge, marron et noir). J’ai tous essayé mais rien ne se passe. Pouvez vous m’aider? Meilleurs voeux.

    • Bonjour,

      Normalement, le fil rouge doit correspondre à la phase: les deux autres fils, à la petite et moyenne vitesse.

      Il vous faut vérifier la connexion au niveau du disjoncteur également pour être sur que le fil rouge soit bien la phase.

      Je tiens à ajouter de bien faire attention à travailler hors tension lors de vos branchements

      Cordialement

      Guillaume

  15. Bonjour,
    Il est impossible pour moi de brancher une VMC directement au tableau principal.Je voudrais me piquer sur ma prise de courant qui se trouve dans ma salle de bain pour alimenter un disjoncteur 2A que je mettrais dans un petit coffret étanche afin d’alimenter la VMC que je mettrais dans les combles. J’envisage de me servir de cette VMC pour mes 3 sanitaires. Est-ce que cette solution vous parait dans les normes?
    Merci beaucoup pour votre réponse,
    Bien cordialement.
    Rémi

    • Bonjour,

      Le type de montage que vous suggérez n’est pas au norme.

      Une solution serait d’isoler le circuit prise et de le transformer en circuit spécialisé 2A pour la VMC, mais cela implique de condamner le circuit prise.

      Pourquoi vous est il impossible de connecter votre vmc au tableau de répartition principal?

      Cordialement

      Guillaume

  16. Bonjour, je viens de remplacer une vmc fatiguée par une vmc neuve 2 vitesses. Il y a un fusible dédié de 2 A au tableau, donc pas de pb. Mais il n’y avait pas d’interrupteur pour l’ancienne vmc. Puis-je en mettre un(à 2 vitesses), éventuellement près du tableau, et comment faire le branchement en sachant que la vmc est dans le grenier et le tableau au rdc?
    Merci pour votre réponse et n’hésitez pas si vous avez besoin de précisions supplémentaires.
    Cordialement. Gilles

    • Bonjour,

      Vous pouvez installer l’interrupteur 2 vitesses en saillie à côté du tableau: il faudra alors récupérer les fils provenant de la VMC (en les rallongeant si il faut à l’aide de connecteurs automatiques ou Wago).

      Cordialement

      Guillaume

  17. Bonjour,
    Sur une vmc hygroreglable, vous avez indiqué qu’il fallait installer un interrupteur 2 vitesses. Mais je voudrais savoir comment la vmc agit sur les vitesses automatiquement. Le schéma proposé indiqué qu il faut un inverseur. N’est pas possible de faire le branchement directement avec le sélecteur d’hygrométrie?

  18. Bonjour
    Ma VMC ne fonctionnait plus. Je l’ai nettoyé et rebrancher mais elle ne fonctionne toujours pas.
    Au niveau de l’interupteur la phase alimente les deux autres fils pour la GV et PV.
    Au niveau du domino de la vmc si je teste le courant passe sur les 4 fils.
    Comment cela se fait.
    Merci

  19. Bonjour,
    Juste par curiosité, pourquoi la norme impose-t-elle un disjoncteur 2 A ?
    Cela présente -t-il un réel danger de passer sur du plus gros calibre ?
    Merci pour vos éclaircissements ?
    Merci pour votre blog, très instructif !
    Cordialement.

    • Bonjour,

      Cette préconisation de 2A pour la VMC est liée en partie à la puissance du moteur et au fait qu’il fonctionne à temps plein.

      Cordialement

      Guillaume

  20. BONJOUR
    j ai remplace une vmc elle marche sur grande vitesse si je la mets en deuxieme vitesse elle arrete a l interupteur j ai 3 fils 1bleu 1 marron 1noir lequel est la phase merci

    • Bonjour,

      La seule façon de savoir est d’ouvrir le panneau de connexion de la VMC. C’est à ce niveau que vous pourrez retrouver les mêmes fils électriques que sur l’interrupteur.

      Guillaume

  21. Bonjour,

    Dans un premier temps, déconnectez le circuit de la VMC pour voir si le problème ne revient pas.
    Ensuite, si le problème ne réapparait pas, activer le circuit de nouveau sans connecter la VMC (sans source au niveau du disjoncteur, il ne devrait pas sauter)
    Installer un autre appareil (lampe par exemple) a la place de la VMC
    Si rien ne se passe, rebranchez la VMC.

    C’est une première étape qui vous permettra d’isoler que le problème vient bien de la VMC.

    Cordialement

    Guillaume

  22. Bonjour,

    d’abord bravo pour vote site, vous faites un travail de Romain… exécuté de manière remarquable.

    petite question pour ma culture personnelle:
    la NF C 15-100 impose un disjoncteur 2A et non un porte fusible alors que pour les autres circuits il est toujours possible d’utiliser un porte fusible, pourquoi cette restriction juste pour la VMC.

    Merci
    François

    • Bonjour,

      Merci pour votre commentaire.

      Très honnêtement, je n’en ai aucune idée! Peut être une question de conception physique.

      Cordialement

      Guillaume

  23. Bonjour
    D abord merci pour votre site super voilà mon problème;
    Ma VMC simple flux avec 2 vitesses de 20 ans d’âge vient de lâcher j en ai racheté une autre mais les couleurs des fils ne sont pas les mêmes, les fils qui sortent du compteur sont rouge,bleu,vert jaune,orange et violet et ceux de la VMC neuve sont ; marron,noir,blanc,bleu et vert jaune je ne voudrais pas faire d erreur lors du branchement merci d avance pour vos explications .
    Jean Paul

  24. Bonjour
    J’ai acheté une maison ou la vmc ne marche pas au niveau de l’interrupteur j’ai 3 fils rouge orangé violet aucun n’a de courant (aucun coup de jus).au tableau je n’ai pas de disjoncteur 2a que des fusibles. Problème de vmc ou d’alimentation
    Merci d’avance

  25. Bonjour votre site est très intéressant .
    J’ai une petite question. Je viens d’acheter une VMC simple Flux 2 vitesses Hydro.
    Je sais que c’est un moteur asynchrone monophasé. Je sais qu’il y a un condensateur.
    Par contre elle est installée pour la chambre de ma fille qui fait 25 M2 et qui a une salle de bain avec WC.
    En petite vitesse, le bruit d’aspiration est trop important. Est il possible de diminuer la vitesse .
    Afin de diminuer le bruit.
    Par avance je vous remercie pour votre bienveillance.

  26. Bonjour,

    Avant tout, merci pour votre site qui m’a bien aider a la construction de ma maison neuve!
    Je galère toutefois sur ma VMC dont les schémas sont simplement inexistant. Voici le matériel en question:

    – Unlevent Ozeo 2 CC (VMC hygroréglable simple flux)
    – Boitier de programmation Delta Dore Tywatt 1000
    – Interrupteur deux vitesses.
    – 4 bouches d’extractions: 1 Salle de bain, 1 Cellier, 1 WC (Avec détecteur de présence, fonctionnant a pile), 1 Cuisine (Se branchant avec deux fils noir/marron.)

    Le système fonctionne en « BUS » (Fil noir et marron uniquement partout). J’ai donc au disjoncteur une sortie d’alimentation qui va au boitier Tywatt. Il me reste un câble, celui-ci serait donc brancher de la VMC a l’inter deux position ? Mais dans ce cas, comment est alimenter la VMC ? Je n’ai pas d’autres câbles, et aucune autre arrivé d’alimentation…

    Si quelqu’un peut m’aider … 🙂

  27. Bonjour ,
    je possède une VMC à une seule vitesse mais je voudrait mettre Un interrupteur va et vient pour pouvoir l’éteindre si besoins faut t-il ajouter un disjoncteur divisionnaire de 2A ? si oui possible d’avoir un schéma car je suis un débutant merci d’avance 😉

  28. Bonsoir

    J’ai actuellement une vmc simple flux deux vitesses avec interrupteur elle date et fait du bruit
    Je cherche une vmc simple flux identique pour la remplacer mais actuellement j’ai six fils qui arrive vers ma vmc avec un domino a six positions
    Sur les nouvelles vmc le domino a quatre positions
    comment faire le branchement
    merci
    cordialement
