Comme je l’ai déjà expliqué dans l’article précédent, la mise à la terre est un élément obligatoire de l’installation électrique. Elle permet de protéger les personnes contre les fuites de courant. « Avoir la terre » dans son logement c’est bien, mais ça ne suffit pas. Cette terre doit avoir une valeur de la prise de terre bien spécifique, et même plus précisément une valeur de résistance spécifique. La norme NF C 15-100 impose une valeur pour la résistance de prise de terre. Cette valeur est de 100 Ohms  maximum. Je vais vous expliquer les fondements de cette valeur.

La prise de terre de l’habitation et la résistance, c’est quoi ce mélange?

J’en ai déjà parlé plusieurs fois, mais la résistance en électricité est un phénomène qui concerne tous les matériaux: c’est la capacité à s’opposer au passage du courant. En résumé, plus la résistance est petite, plus le courant passe facilement.

A ce titre, la prise de terre possède sa propre résistance (on parle de valeur de la prise de terre. En mesurant avec un méga-ohmmètre, on peut savoir quelle est la valeur de la résistance de terre, et donc se capacité à conduire le courant.

Conduire un courant dans la prise de terre?

Rappelez vous, la prise de terre sert à protéger les personnes contre les fuites de courant. L’idée est que ce courant doit être envoyé vers la terre pour éviter qu’il ne passe dans le corps humain.

Plus la valeur de la résistance de terre est petite, plus le courant de fuite passera facilement à travers la prise de terre.

Valeur de la prise de terre inférieure à 100 Ohms, explication:

Je vais aborder plusieurs notions afin de vous amener vers l’explication de la valeur de la résistance de terre qui doit être inférieure à 100 Ohms. Il vous faut absolument connaître la loi d’ohm pour comprendre les informations ci dessous (j’explique la loi d’ohm dans cet article)

Les seuils de danger pour le corps humain en électricité:

En électricité, il existe des niveaux de dangerosité pour le courant et la tension. Il est dit que la tension limite maximum à ne pas dépasser est de 50V. Au delà de cette valeur, il y a danger. (je le répète, c’est la valeur maximum)

Ces 50V ne sortent pas d’un chapeau de magicien, mais d’une réalité physique: La résistance du corps humain varie en moyenne et sous certaines conditions de 1000 à 2000 Ohms, 2000 étant la fourchette haute.

Les valeurs de dangerosité du courant alternatif sont donnés par seuils:

  • 20mA pour un début de tétanisation de la cage thoracique.
  • 30mA pour la paralysie ventilatoire (arrêt cardiaque).

Reprenons ces valeurs:

  • 50V pour la tension limite à ne pas dépasser
  • 2000 Ohms pour la résistance du corps humain

En utilisant la loi d’ohm (U=R x I) on trouve un courant de 25mA seuil limite de dangerosité (mortelle) du courant dans le corps humain.

Disjoncteur de branchement différentiel 500mA:

En tête de ligne de l’installation, il y a un disjoncteur de branchement différentiel, avec un seuil de détection de 500mA. (on appel aussi ce disjoncteur de branchement AGCP)

AGCP disjoncteur de branchement et Valeur de la prise de terre
la Valeur de la prise de terre est en relation directe avec le disjoncteur de branchement installé par ENEDIS / ERDF

Si je me réfère au seuil de dangerosité de la tension de 50V, je peux à nouveau utiliser la loi d’ohm:

U = R x I

U / I = R

50 / 0,500 = R

R = 100 Ohms

Voici donc l’explication de la valeur maximum de la prise de terre de l’installation électrique. Pour une tension de 50V et un seuil de déclenchement du disjoncteur différentiel de branchement de 500mA, la résistance de terre est de 100 Ohms.

Et si la valeur de la prise de terre est inférieure à 100 Ohms?

Imaginons que la résistance de votre prise de terre soit maintenant de 75 Ohms.  Le seuil de déclenchement du disjoncteur de branchement étant de 500mA, la tension résultante sera alors:

U = R x I

U = 0,5 x 75

U = 37,5 V

Vous l’aurez compris, plus la valeur de résistance de terre sera faible, plus basse sera la tension. (mais le courant restera le même)

comprendre l'électricité

Réponse à une question qui ne m’a pas encore été posé

J’entends déjà les questions du type « Mais alors d’après ce que tu dis, ce disjoncteur de branchement avec un seuil de 500mA, il suffit à me protéger! »

En aucun cas ce seuil de 500mA est une protection. le disjoncteur de branchement est seulement utilisé comme coupure d’urgence et pour justifier d’une certaine protection, mais ce seuil est bien trop élevé: Je rappelle que le seuil de paralysie ventilatoire, ou arrêt cardiaque est de 30mA. Oubliez tout de suite le rôle de protection du disjoncteur de branchement, c’est l’interrupteur différentiel 30mA qui vous protègera.

Si vous voulez savoir le vrai rôle du disjoncteur de branchement, je vous invite à lire un article que j’ai écris.

Quel appareil choisir pour mesurer ma prise de terre?

Pour mesurer la résistance de prise de terre, il ne suffit pas d’un simple ohmètre que l’on peut trouver sur les multimètres du commerce.

Il faut un appareil appelé Telluromètre.

Les appareils professionnels coutent très cher.

Pour faire des économies, je vous conseille de vous orienter vers les modèles à prix plus raisonnable. C’est un appareil qui ne s’utilise pas très souvent, raison de plus pour économiser.

Mon premier conseil ira vers le modèle de mesureur de terre numérique Voltcraft ET-02 que je possède à titre professionnel. J’ai fait un test complet de ce telluromètre que vous pouvez lire en cliquant ici.

Il y a un aussi un modèle qui me paraît très intéressant mais à propos duquel je n’ai pas de retour, le telluromètre EMD480D. Il est disponible ici chez Aliexpress à un prix défiant toute concurrence.

mesure résistance de terre Telluromètre

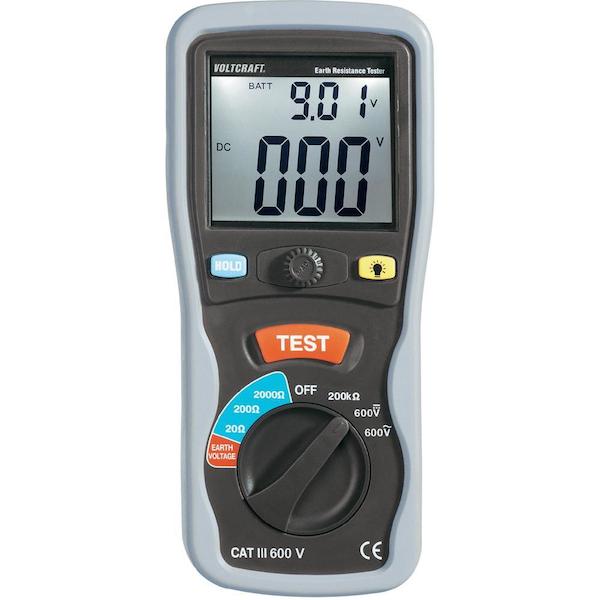

Le modèle VoltCraft ET-02 est un modèle premier prix très fonctionnel pour mesurer la résistance de terre
