Il y a une étape qui fait partie de la réalisation de l’installation électrique mais dont on entend peu parler, la mesure de la résistance de la prise de terre. Cette étape est pourtant cruciale puisque dans le cas d’un chantier électrique neuf, cette mesure est obligatoire pour obtenir l’attestation CONSUEL. Malheureusement, cette mesure de résistance ne se réalise pas avec un simple Ohmmètre mais avec un appareil appelé Telluromètre, testeur de terre ou encore mesureur de terre. Je vais vous présente un de ces appareils en détail dans cet article, le testeur de terre Voltcraft ET-02.

J’ai choisi ce modèle parce qu’il reste abordable au niveau du prix et je sais que c’est un critère très important, aussi bien pour les particuliers que pour les professionnels.

Mesure et valeur prise de terre:

Avant d’aller plus loin dans la présentation du telluromètre Voltcraft ET-02, je dois revenir sur plusieurs informations préalables importantes:

Pourquoi mesurer la résistance de la prise Terre?

Tout simplement car la prise de terre sert à évacuer les courants de défaut. Comme je l’explique dans l’article ici sur la résistance électrique, plus cette résistance à une valeur basse, plus le courant de défaut pourra s’échapper facilement par la prise de terre.

Afin de savoir si le courant pourra s’évacuer facilement, il faut donc déterminer la résistance de la prise de terre.

Quelle valeur pour la prise de terre?

La valeur maximale de la prise de terre ne doit pas dépasser les 100 Ohms (je l’explique ici de façon détaillé).

Comment mesure t’on une résistance de prise de terre

La prise de terre se mesure avec un telluromètre: c’est un instrument de mesure qui permet de mesurer la résistance d’une prise de Terre.

On parle aussi plus communément « d’appareil de mesure de prise de terre » ou encore de « testeur de terre numérique« .

Concernant les méthodes de mesure, je reviendrai sur celles qui sont employées en l’expliquant dans la suite de l’article avec le mesureur de terre VoltCraft ET-02.

VoltCraft ET-02, présentation du testeur de terre:

Le Voltcraft ET-02 est un mesureur de terre qui possède également une fonction Voltmètre.

Contenu du produit:

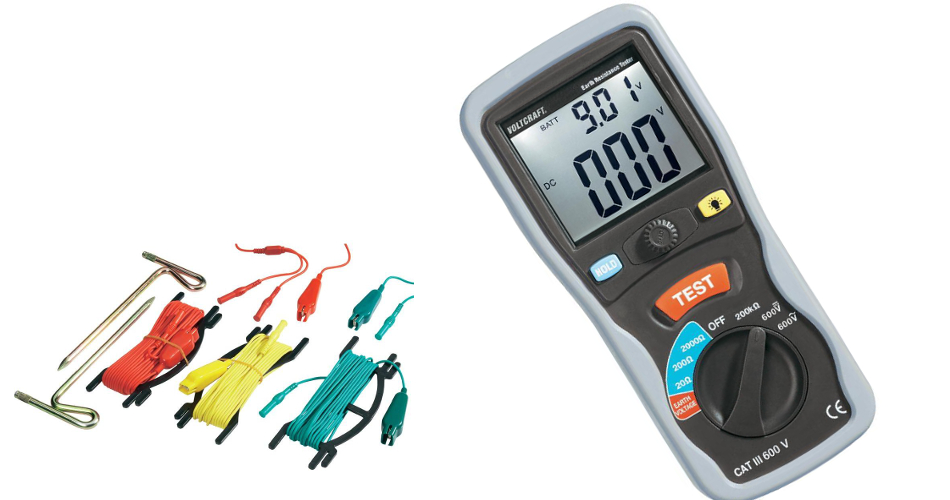

Commençons tout d’abord par énumérer le contenu et les accessoires livrés avec le telluromètre voltCraft ET-02.

Le testeur de terre est livré dans une boite en carton qui contient:

  • Un étui de protection 2 compartiments avec sangle de transport
  • Une notice d’utilisation
  • Le mesureur de terre Voltcraft ET-02
  • 6 piles LR6 pour alimenter l’appareil
  • 2 piquets de terre métalliques
  • 1 câble de mesure court avec deux fiches (pour la fonction Voltmètre)
  • 1 câble de mesure court à fiche double et pince croco rouge
  • 1 câble des mesure et pince croco Vert (longueur 5 mètres environ)1 câble des mesure et pince croco vert (longueur 5 mètres environ)
  • 1 câble des mesure et pince croco Jaune (longueur 10 mètres environ)
  • 1 câble des mesure et pince croco Rouge (longueur 15 mètres environ)

Voici une vidéo de présentation (unboxing) du contenu complet du mesureur de terre voltCraft ET-02:

Caractéristiques techniques du mesureur de terre:

Voici les caractéristiques techniques données par le constructeur

  • Affichage: 2000 points
  • Mesure basse impédance: 0,01 à 2 000 Ω
  • Gamme de mesure (tension): 1 – 600 V DC/AC
  • Tolérance de mesure (tension): ±0,8 %
  • Résistance: 0.1 – 200 kΩ
  • Normes: EN61010-1; EN61557-5
  • Alimentation: 6 piles LR6
  • Catégorie de mesure: CAT III 600 V
  • Hauteur: 200 mm
  • Largeur: 92 mm
  • Poids: 580 g

Description du testeur de terre numérique ET-02:

Le Voltcraft ET-02 est équipé d’un écran rétro éclairé de 2000 points d’une dimension de 6cm par 6cm. Le confort de lecture est optimal et l’écran.

La sélection des différents modes et valeurs de mesure se fait avec une molette de sélection centrale commune à beaucoup de multimètres comme par exemple le modèle EtekCity.

Juste en dessous de l’écran, il y a le bouton « Hold » pour conserver la mesure, le bouton d’étalonnage au centre et le bouton pour le rétro-éclairage à droite.

Enfin l’appareil mesureur de terre est équipé d’un bouton central TEST qui permet de lancer la mesure.

VoltCraft ET-02 mesureur testeur de terre
Le testeur de terre VoltCraft ET-02 est assez simple d’utilisation: Il possède une molette centrale, un bouton de test, une fonction Hold et rétroéclairage et une molette d’étalonnage.
écran testeur de terre VoltCraft ET02
L’écran du testeur de terre VoltCraft ET-02 est rétroéclairé

Les bornes de mesure du telluromètre se trouvent sur la face latérale avant de l’appareil: je trouve ce choix particulièrement bien pensé puisque sur la plupart des appareils , les plots de connexion se font directement sur la face avant, ce qui gêne souvent pour réaliser la mesure.

Au niveau de la finition, le mesureur de terre voltcraft ET-02 est composé d’un plastique antidérapant. La prise est main est bonne et l’appareil est dimensionné de façon à ce qu’il puisse être tenu d’une seule main: Pour avoir testé d’autres appareils de mesure de terre, c’est rarement le cas.

Le telluromètre est également équipé d’un pied support rétractable à l’arrière pour être posé sur une table et faciliter la lecture.

Le logement pour les 6 piles LR6 (AA) se trouve à l’arrière du testeur de terre ET-02. J’ai trouvé qu’il n’était pas très facile à ouvrir.

mesure terre VoltCraft ET-02
Les bornes de mesure du VoltCraft ET-02 sont situés sur la face latéral avant
testeur de terre Voltcraft ET-02 bornes de connexions
Les bornes du testeur de terre Voltcraft ET-02 sont situées à l’avant, ce qui est pratique pour faire les mesures sans être gêné par les câbles

Accessoires livrés avec le testeur de terre voltCraft ET-02:

Le testeur voltcraft  est livré avec plusieurs accessoires qui permettent de faire les mesures:

  • Piquets de terre (x2)
  • Câbles de mesure pour la terre (x4)
  • Câbles de mesure pour la fonction voltmètre (x2)

Mais ce n’est pas les seuls accessoires puisque le testeur de terre ET-02 est aussi livré avec un étui semi rigide qui est composée de deux compartiments pour pouvoir tout ranger à l’intérieur.

La sacoche se ferme avec un système de fermeture éclair en plus d’un rabat avec scratch.

Le confort pour le transport et le rangement du mesureur de terre voltcraft ET-02 ont été bien pensés.

Concernant les différents câbles de connexion, il sont équipés de bouchons afin de ne pas salir les embouts. C’est un détail, mais cela prouve que voltcraft ne s’est pas arrêté à construire un testeur de terre, mais un équipement au complet.

Les câbles de connexion du testeur de terre sont enroulés autour d’un système en plastique bien pensé.

telluromètre Voltcraft ET-02
Les accessoires qui sont fournis avec le testeur de terre Voltcraft ET-02 sont de bonne qualité.
mesure terre voltcraft ET02
Câbles et piquets pour faire la mesure de la résistance de la prise de terre avec le Voltcraft ET-02

Test du telluromètre VoltCraft ET-02:

Mesure d’une prise de terre avec le testeur de terre Voltcraft ET02:

Je vais vous montrer avec ce testeur comment réaliser une mesure de résistance du prise de terre.

J’ai choisi la méthode la plus courante et la plus précise qui consiste à planter des piquets de terre et à les relier à l’appareil avant de faire la mesure.

La mesure de la prise de terre s’effectue en deux étapes:

  • Etalonnage du testeur de terre ET-02
  • Mesure de la résistance de la prise de terre

Etalonnage du mesureur de terre:

Je commence par l’étalonnage: C’est une étape qui consiste à venir calibrer l’appareil sur le 0 (zéro) avant chaque nouvelle mesure (ou à chaque changement de calibre de l’appareil).

Les étapes à respecter sont clairement indiquées dans le manuel d’utilisation.

Il faut pour étalonner le telluromètre voltcraft ET-02:

  1. Créer une boucle au niveau de deux bornes (verte et rouge)
  2. Se placer sur le calibre de mesure souhaité (ici 200 Ohms car je souhaite mesurer une résistance de terre qui ne doit pas dépasser 100 Ohms. Si j’étalonne à 20 Ohms et que ma résistance de terre est supérieure, il me faudra changer de calibre du testeur de terre et donc refaire l’étalonnage)
  3. Appuyer sur le bouton TEST
  4. Attendre que le mesureur de terre affiche la mesure de résistance (qui doit être de 0)
  5. Régler le décalage avec la petite molette centrale juste en dessus de l’écran (0-ADJ)
  6. Appuyer de nouveau sur le bouton Test pour signaler la fin de l’étalonnage

Une règle importante à respecter au moment de la mesure avec le testeur de terre voltcraft ET-02:

Lors de la mesure, il ne faut jamais toucher les pointes de mesure durant les phases de mesure (un courant est injecté sur le même principe que le mégaohmmètre).

Un symbole en forme d’éclair apparaît d’ailleurs sur l’écran pour spécifier qu’il ne faut pas toucher les parties sous tension du testeur de prise de terre ET-02.

étalonnage testeur de terre
Phase d’étalonnage du testeur de terre Voltcraft ET-02
testeur de terre telluromètre prix
Il faut sélectionner le calibre pour étalonner. Pour une résistance de terre de 100 Ohms maximum, je choisi le calibre 200 Ohms.
testeur de terre numérique Voltcraft ET02
Au moment de l’appui sur le bouton TEST, il ne faut pas toucher les pinces croco du testeur de terre
mesure de terre électricité méthode piquet
L’étalonnage du mesureur de terre sert à calibrer le 0 du testeur: ici on voit qu’il y a un décalage de 1,6 ohms par rapport au zéro
appareil testeur de terre
Le testeur de terre Voltcraft ET-02 est étalonné (0 ohm en court circuit)

Mesure de le résistance de la prise de terre:

La mesure de la prise de terre consiste à venir se connecter d’un côté avec le  mesureur de terre Voltcraft ET-02 à la prise de terre (borne verte sur les photos ci dessous), tandis que les bornes jaunes et rouges sont connectées à des piquets enfoncés dans la terre.

  • Le premier piquet est enfoncé à une distance d’environ 5 à 10m de la prise de terre et est relié au connecteur Jaune.
  • Le deuxième piquet est enfoncé à une distance de 5 à 10m plus loin que le premier et est relié au connecteur Rouge.
Mesure de la résistance de la prise de terre avec le Voltcraft ET-02 et la méthode des piquets
Les piquets sont installés en terre et reliés aux connecteurs (ici le connecteur rouge du mesureur de terre Voltcraft ET-02)
telluromètre mesure terre
Extrait de la notice du testeur de terre VoltCraft-ET02 expliquant la mesure de terre avec les piquets

Il faut ensuite venir se positionner sur le même calibre que lors de l’étalonnage (200 Ohms dans le cas de cette mesure de terre).

Il suffit ensuite d’appuyer sur le bouton TEST pour lancer la mesure. Le mesureur de terre Voltcraft ET-02 indique la fin de la mesure par un bip sonore.

Ici, la résistance de la prise de terre est de 39 ohms, bien inférieure aux 100 Ohms préconisés (prise de terre réalisée en fondation avec un seul piquet de terre et cablette de cuivre nu en section 25mm2).

testeur de terre Voltcraft avis
Le telluromètre Voltcraft ET-02 est positionné sur le calibre de mesure 200 Ohms. Il ne reste plus qu’à lancer la mesure en appuyant sur le bouton test
resistance prise de terre mesurée avec le telluromètre Voltcraft ET-02
La résistance de la prise de terre est de 33,9 Ohms inférieure au 100 Ohms maximal

Autres méthode et mesure avec le testeur telluromètre ET-02:

Le testeur de terre est également équipé de câbles de mesure qui permettent d’effectuer « une mesure de terre simplifiée« .

Cette mesure peut être utilisée dans un appartement ou la méthode des piquets n’est pas possible (pas d’accès à l’extérieur pour planter les sondes de mesure du mesureur de terre).

Une fois de plus, tout est très bien expliqué dans la notice du testeur de terre (accessible ici).

mesureur de terre
Méthode de mesure de la terre en appartement

Enfin l’appareil peut aussi servir de voltmètre. Il est d’ailleurs livré avec deux bornes de mesure (noir et rouge).

Mon avis sur le telluromètre VoltCraft ET-02

Dans l’introduction de cet article, j’ai parlé du principal atout du mesureur de terre voltCraft ET-02, le prix (190 euros environ): Vis à vis de la concurrence, ce mesureur de terre reste très abordable.

Si je prend par exemple un appareil équivalent chez Chauvin Arnoux (référence CA6423) le prix s’approche des 800 euros comme par exemple ici.

C’est donc un atout indéniable du telluromètre voltcraft ET-02.

On le trouve au meilleur prix ici chez Conrad. C’est d’ailleurs sur ce site que je l’ai acheté et je l’ai réceptionné en un temps record ( 2 jours entre la commande et la réception). Il se peut qu’il y ait un peu de délais suivant les approvisionnements.

Vous pouvez également trouver le telluromètre:

mesureur de terre telluromètre
C’est chez Conrad qu’on trouve le testeur Voltcraft ET-02 au meilleur prix

Mais le prix n’est heureusement pas le seul atout du mesureur de terre voltcraft ET-02 puisqu’après quelques temps d’utilisation, j’ai un peu plus de retour d’expérience sur ce telluromètre.

C’est un très bon appareil que j’utilise à chaque fois que je dois faire une mesure de terre. Concernant la précision, j’ai pu réaliser une fois une différence avec un telluromètre « haut de gamme » avoisinant les 700 euros et la différence de mesure de résistance de prise de terre était de 2 ohms.

Le rapport qualité prix est largement au rendez vous: Le testeur de terre est un appareil que je ne sors pas aussi souvent que le multimètre et je ne vois donc aucun intérêt à investir une somme plus élevée dans un appareil qui ne donnerait pas un meilleur résultat.

Que vous soyez professionnel ou encore particulier, vous pouvez foncer les yeux fermés pour acheter le  mesureur de terre VoltCraft ET-02.

J’ai aimé

  • Le prix très intéressant pour un telluromètre
  • La simplicité d’utilisation et le manuel avec des explications claires aussi bien dans le réglage, l’étalonnage ou la prise de mesure
  • L’ergonomie et la position des bornes de connexion sur la face avant de l’appareil

J’ai moins aimé

  • L’accès au logement des piles pas très pratique
