Vous vous en rappelez surement, la marque Wago avait agrémenté sa gamme de wago à leviers avec la série wago 221. Une gamme très pratique car elle rend le connecteur plus petit que son homologue 222 avec la transparence de la connectique. Il ne manquait plus qu’une borne wago 6mm2 pour couronner le tout: Et c’est fait!

C’est une avancée assez notable pour dédier un article complet à ce nouveau connecteur automatique 6mm2.

Note: Dans cet article, je vais redonner pas mal d’informations communes aux bornes wago 221 plus anciennes (pour les sections de fil allant de 0,14mm2 à 4mm2).

Pourquoi tant d’enthousiasme avec cette nouvelle borne Wago 6mm2?

Il y a des évolutions techniques qui facilitent le travail de l’électricien.

Et quand ca se fait, je suis assez enthousiaste pour en parler.

Et la, avec cette nouvelle borne wago 6mm2, je suis super enthousiaste.

Pourquoi?

Elle va me simplifier mon quotidien d’électricien.

Allez, j’exagère un petit peu puisque je ne réalise pas de dérivation ou de connexion sur du 6mm2 tous les jours.

Mais à chaque fois que je le fais, le plus souvent sur une prise 32A, c’est assez pénible puisque ce branchement se fait avec un domino électrique:

  • Le domino est encombrant dans la boite d’encastrement (ou de dérivation).
  • Il doit être vissé correctement.
  • Le domino n’est pas fiable dans le temps.
connecteur automatique 6mm2 wago
Le domino, utilisé pour le branchement de la prise 32A en 6mm2 va pouvoir être oublié

Allez, je ne vous embête pas plus avec mes états d’âme d’électricien et mon aversion pour les dominos électriques.

Rentrons dans le vif du sujet:

Borne Wago 6mm2, caractéristiques techniques:

Spécifications constructeurs:

Dans un premier temps, voici une sélection de quelques informations techniques utiles sur chantier:

  • Tension Maximum:  450V
  • Courant Maximum: 41A
  • Type d’actionnement: Levier
  • Section nominale: 6mm2
  • Sections des conducteurs à connecter:
    • Rigide: 0,5 à 6mm2
    • Souple: 0,5 à 6mm2
  • Longueur de dénudage: 12 à 14mm

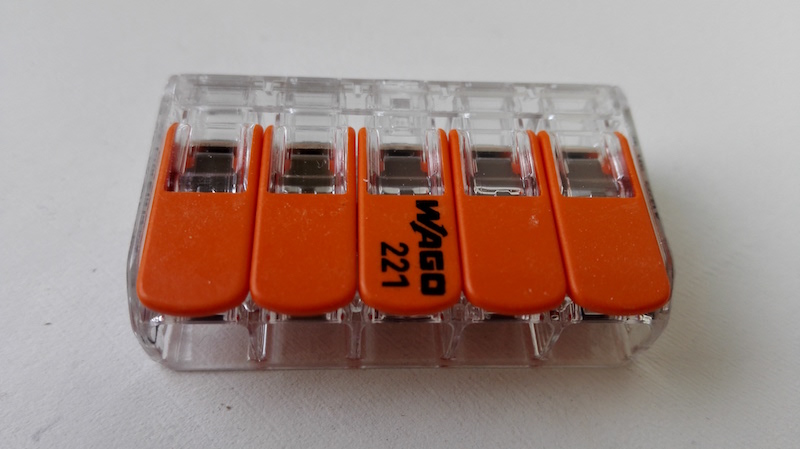

wago test connecteur à levier 6mm2
41A, c’est le courant maximum qui est toléré par ces nouvelles références wago 221-612 221-613 et 221-615

Un bornier de connexion à levier pour des fils 6mm2:

La caractéristique majeure de cette borne wago, c’est sont mode de fonctionnement: Un ensemble de plusieurs leviers qui permettent d’effectuer les points de serrages des fils électriques dans le connecteurs.

Cette technologie porte un nom: CAGE CLAMP.

C’est un ensemble constitué d’une cage à ressort et d’une barre conductrice qui permet de faire le contact électrique dans le connecteur.

connexion électrique bornier wago 6mm2
Technologie CAGE CLAMP qui équipe les bornier wago 6mm2

Transparence et points de tests pour vérifier la connexion:

Bornier électrique transparent:

Le bornier est transparent: il permet de vérifier la bonne connexion électrique et d’avoir une première vérification visuelle en cas de dépannage.

La vérification visuelle s’effectuer au fond de la borne, à l’arrière des leviers.

Pour que la connexion soit optimale, il faut respecter le guide de dénudage indiqué sur le côté de la borne.

Les borniers wago sont équipés d’un guide concernant la longueur maximal à dénuder

Ces indications sont valables pour la gamme en 6mm2, mais aussi pour les références de l’ensemble de la gamme 221.

Points de test électrique:

La vérification visuelle est une première option.

Outre la vérification visuelle, il faut parfois faire un test de tension ou de continuité au niveau du bornier en lui même.

Wago a donc équipé ses bornes (dont celle de 6mm2) de deux points de test:

  • Un point de test dans le sens de la connexion (au niveau du levier).
  • Un autre point de test dans le sens opposé.

La mesure électrique peut se faire bornier wago fermé.

comment tester un wago avec un multimètre?
Le bornier wago 6mm2 est équipé d’une borne de test pour effectuer une mesure en restant fermé
bornier wago 221 615 avis
Une autre borne de test est situé au niveau du levier du milieu pour la référence 221-615

Références de la gamme de bornes wago 6mm2:

Cette nouvelle gamme de borniers wago pour des fils de section 6 mm2 est disponible dans 3 références:

  • 221-612: Borne 2 conducteurs
  • 221-613: Borne 3 conducteurs
  • 221-615: Borne 5 conducteurs

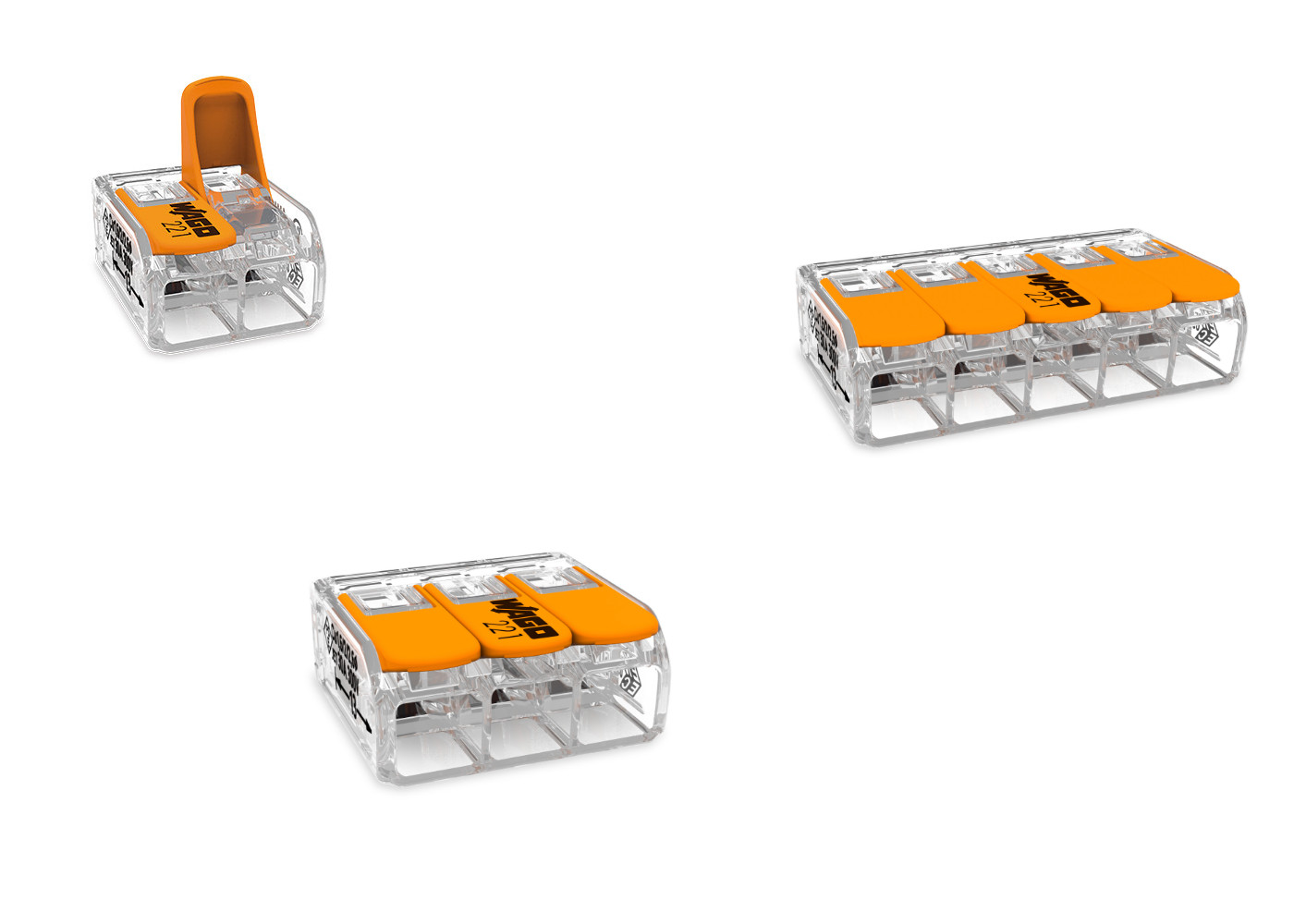

wago 6mm2 221-612 221-613 221-615
Les trois références Wago pour le fil électrique de section 6mm2

Test du nouveau Wago 6mm2:

Facilité d’utilisation:

Très honnêtement, difficile de trouver une difficulté dans l’utilisation de ce bornier wago 6mm2.

Au même titre que ses homologues de la marque, la connexion électrique se fait en 3 étapes:

  • Ouvrir le Levier.
  • Insérer les fils électriques dénudés.
  • Fermer le levier.

Quoi de plus simple?

Le fil électrique est ici en 6mm2. On pourrait croire que la borne est plus difficile à ouvrir ou fermer. Mais la contrainte à appliquer pour actionner les leviers n’est pas plus importante que pour un fil en 2,5mm2 par exemple.

Côté serrage, c’est du costaud bien entendu.

Pas besoin de se poser la question du domino “Est ce que j’ai assez serré?”.

Ouvrir, insérer, fermer, c’est tout!

Compacité:

Pour montrer la compacité de ce wago pour fil électrique de 6mm2, autant le comparer à son cousin, le domino.

choisir un wago pour cabler un fil en 6mm2
Le nouveau wago 6mm2 est bien plus petit que son équivalent en domino

Voici donc à titre d’exemple des photos qui permettent de voir:

  • La place prise par un jeu de trois dominos dans une boite d’encastrement classique.
  • L’occupation de la boite d’encastrement avec trois wagos références 221-612.

Vous comprendrez facilement que cette comparaison fait référence à une alimentation de prise électrique 32A pour une plaque de cuisson

Domino ou wago pour brancher un fil en 6mm2
Le domino dans une boite d’encastrement occupe une place importante
wago 221 612 dans une boite d'encastrement
3 connecteurs wago 221-612 occupent moins de place que le domino

Le résultat est sans appel: le wago 6mm2 permet de gagner une place considérable dans la boite d’encastrement.

Si bien que la connexion de la prise 32A peut même s’envisager dans une boite d’encastrement classique de 68mm.

Gain de temps:

Benjamin Franklin, un des Pères fondateurs des Etats unis, célèbre aussi pour ses travaux dans l’électricité a dit: “Time is Money”.

Pour les anglophobes, “le temps, c’est de l’argent”.

Pour ma part ce ne sont pas les économies, mais c’est surtout la perte de temps sur des petites choses qui a tendance à m’agacer. Comme par exemple la connexion de fils électriques en 6mm2 avec un domino.

J’ai fait le test comparatif: cette borne Wago permet de diviser au moins le temps par deux au minimum au niveau du cablage d’une prise 32A.

Que dire de plus mis à part “Well Done”!

Vous voulez aussi tester cette nouveauté Wago?

La marque propose (à l’heure ou j’écris cet article) de recevoir un échantillon gratuit.

C’est réservé au professionnel et ça se trouve ici en bas de page.

Ou se procurer ces nouveaux wago 6mm2?

Pour les professionnels qui se servent en magasins spécialisés, votre fournisseur pourra vous le procurer sans aucun doute. Peut être vous a t-il même déjà présenté ce produit avant que vous lisiez cet article.

Pour ceux qui voudrait l’obtenir en commandant en ligne, voici un lien pour l’acheter directement en provenance d’Allemagne.

Vous pouvez également retrouver les références sur Conrad (achat à l’unité) en suivant ces liens:

Conclusion:

Une très bonne nouvelle pour les électriciens professionnels et peut être les particuliers qui en ont assez d’utiliser des dominos pour effectuer leurs dérivations en 6mm2.

Un bon produit de chez Wago qui répondra à un besoin, j’en suis certain.
