Distance entre coffret de communication et tableau électrique : que dit la norme NF C 15-100 ?

Date de publication : 17 juillet 2013

Date de dernière mise à jour :  06 juillet 2025

Le tableau électrique et le coffret de communication font tous deux partie de la Gaine Technique de Logement (GTL). La norme NF C 15-100 demandait, dans son édition précédente, une liaison de terre fonctionnelle aussi courte que possible entre leurs deux barrettes de terre, de préférence inférieure à 50 cm et en 6 mm² minimum, pour limiter les perturbations. Les guides de l’édition 2024 que nous avons consultés (Hager, Legrand) demandent une barrette de terre dans le tableau de communication sans reprendre ce chiffre : la liaison courte reste la bonne pratique. Dans cet article, vous découvrirez pourquoi cette distance est essentielle, les risques en cas de non-respect (même en rénovation), et les meilleures pratiques pour rester conforme.

Le tableau de répartition électrique et le coffret de communication font partie de la GTL. La norme ne fixe pas de distance maximale entre ces deux coffrets électriques : elle parle de la longueur de la liaison de terre qui les relie. Voyons cette règle, pourquoi elle existe, et comment la mettre en œuvre:

Longueur de la liaison de terre selon la NF C 15-100

La norme NF C 15-100, dans son édition précédente (partie 7-771, article 771.558.5 sur le tableau de communication, tel que le résume le guide Schneider), demandait que la liaison fonctionnelle entre les barrettes de terre du tableau de répartition et du coffret de communication :

• soit aussi courte que possible
• de préférence inférieure à 50 cm
• réalisée avec un conducteur de section 6 mm² minimum

📌 Le texte, tel que le reprend le guide Schneider :

“La liaison fonctionnelle entre les barrettes de terre du tableau de répartition et le tableau de communication doit être aussi courte que possible (de préférence inférieur à 50 cm) et de section 6 mm² minimum.”

Pourquoi une liaison courte est demandée

Le texte parle d’une liaison « fonctionnelle » : elle sert au bon fonctionnement des équipements de communication, en limitant les perturbations électromagnétiques dans les câbles VDI (téléphone, TV, internet). Ce n’est pas elle qui protège les personnes : ce rôle revient aux conducteurs de protection et aux dispositifs différentiels. Et « de préférence » n’est pas une interdiction de dépasser 50 cm.

En cas de liaison trop longue ou mal dimensionnée :

• ⚠️ La liaison est moins efficace contre les perturbations
• ⚠️ Des parasites peuvent perturber le signal réseau (perte de débit, erreurs)
• ⚠️ L’installation s’écarte de la longueur préconisée

Pourquoi une liaison courte est-elle préférable ?

Ce qui suit relève de l’usage du métier, pas du texte de la norme. Une liaison trop longue entre les deux coffrets peut laisser apparaître une différence de potentiel entre les masses (coffret VDI et tableau électrique). Cela peut favoriser :

• Des courants de boucle de terre, qui perturbent les signaux faibles (Ethernet, TV, domotique)
• Une dégradation du débit réseau ou des erreurs intermittentes
• Une liaison moins efficace à haute fréquence
• Des déclenchements intempestifs d’équipements sensibles, notamment en présence de PoE (Power over Ethernet)

Plus la liaison est courte, plus le potentiel électrique est équilibré entre les coffrets, ce qui réduit les perturbations.

Tableau synthétique

Matériel nécessaire pour la liaison à la terre :

• Conducteur de terre rigide 6 mm² (cuivre vert/jaune)
• Embouts de câblage (facultatif mais recommandé)
• Moulure 22×12 mm si les coffrets sont éloignés
• Tournevis isolé, serre-fils, pinces coupantes
• Testeur de continuité (optionnel)

Comment raccorder la terre entre les deux coffrets

Voici les deux cas de figure les plus fréquents :

1. Si les deux tableaux sont côte à côte :
   • Utilisez un conducteur de terre en cuivre de 6 mm²
   • Connectez directement la barrette de terre du tableau principal à celle du coffret VDI
   • Longueur recommandée : < 50 cm
2. Si les tableaux sont un peu éloignés :

• • Si les tableaux sont un peu éloignés :
  • Faites passer un câble de terre de 6 mm² dans une moulure (ex : 22×12 mm)
  • Évitez les détours inutiles : restez le plus droit possible
  • Fixez bien la moulure pour éviter tout jeu ou tension sur le câble

📌 À retenir

• Section de terre : 6 mm² minimum
• Longueur de la liaison : aussi courte que possible, moins de 50 cm de préférence
• Connexion directe entre les barrettes de terre des deux tableaux
• Évitez les angles serrés et les longueurs inutiles
• Utilisez des embouts de câblage si nécessaire pour une connexion propre

Et si je ne peux pas respecter les 50 cm en rénovation ?

En rénovation, on ne fait pas toujours ce qu’on veut. Il arrive que les deux coffrets (électrique et communication) soient éloignés à cause de contraintes structurelles ou d’un logement existant mal conçu.

Voici quelques solutions à envisager :

• Réduire autant que possible la distance, même si elle dépasse légèrement 50 cm
• Utiliser une moulure dédiée pour faire passer le fil de terre sans détour
• Éviter les croisements avec des câbles puissants ou des alimentations
• Noter cette contrainte sur le schéma de l’installation si la distance ne peut pas être respectée

À noter : il ne s’agit pas uniquement d’une exigence “administrative”, mais d’une mesure de sécurité électromagnétique. Une liaison trop longue peut provoquer des perturbations et des pertes réseau réelles.

Comment mettre en œuvre la liaison tableau électrique – coffret de communication

Avant tout, coupez le courant au disjoncteur général et vérifiez l’absence de tension avec un vérificateur d’absence de tension : la barrette de terre du tableau électrique voisine avec des bornes sous tension. Dans le cas ou vos deux tableaux sont contiguës, rien de plus simple, il suffit de tirer un fil électrique (de section 6mm²) entre vos deux barrettes de terre.

Si vos deux tableaux ne sont pas côte-à-côte, le moyen le plus simple est de placer un morceau de moulure (taille 22×12) et de faire passer le fil conducteur de terre pour raccorder les deux barrettes de terre entre elles.

Erreurs fréquentes à éviter

1. Oublier de relier la terre entre les deux coffrets
2. Utiliser une section inférieure à 6 mm²
3. Laisser une liaison inutilement longue, quand on peut rester sous 50 cm
4. Faire passer la terre avec des détours ou à travers des gaines partagées avec d’autres circuits
5. Mal fixer le câble dans la moulure (risque d’arrachement)
6. Faire passer le fil de terre dans une gaine commune à d’autres circuits (bruit électromagnétique)
7. Utiliser un conducteur souple sans embout (mauvais contact dans le bornier)

Conclusion

Pourquoi ce sujet est encore plus important en 2025 ?

Avec l’explosion du réseau VDI résidentiel (domotique, fibre, PoE, télétravail), la qualité de la terre entre tableau et coffret est devenue stratégique :

• Pour éviter les perturbations réseau
• Pour protéger les équipements sensibles
• Pour une installation conforme à la norme

Retenez la règle telle qu’elle est écrite : une liaison fonctionnelle entre les barrettes de terre du tableau de répartition et du coffret de communication, aussi courte que possible, de préférence inférieure à 50 cm, en 6 mm² minimum. Ce n’est pas une distance maximale entre les coffrets, et les guides de l’édition 2024 que nous avons consultés ne reprennent pas ce chiffre. Une liaison courte limite les perturbations électromagnétiques. Pour une installation propre et durable, pensez toujours à anticiper cet élément dès la pose de vos tableaux dans la GTL.

FAQ – Questions fréquentes

La liaison entre le tableau et le coffret VDI est-elle obligatoire ?

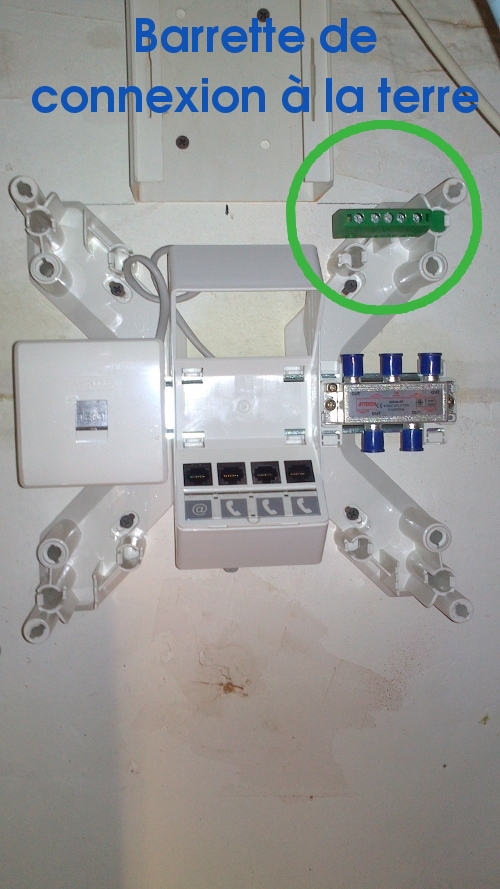

Le tableau de communication doit comporter une barrette de terre (guide Hager de la NF C 15-100, édition 2024), et cette barrette se relie à celle du tableau de répartition. C’est une liaison fonctionnelle, utile au réseau de communication.

Peut-on dépasser les 50 cm si on utilise du 10 mm² ?

Le texte demande les deux à la fois : 6 mm² minimum et une liaison aussi courte que possible. Une plus grosse section ne remplace pas une liaison courte.

Puis-je utiliser une barrette intermédiaire ?

Oui, mais elle doit être clairement repérée, accessible et correctement raccordée à la terre principale avec un conducteur adapté.

Quelles conséquences si je dépasse les 50 cm ?

• Écart par rapport à la longueur préconisée (« de préférence », dit le texte)
• Risque de mauvaise protection des équipements
• Perte de performance sur les signaux (TV, Ethernet)

Glossaire

• GTL : Gaine Technique de Logement – regroupe tous les coffrets et réseaux basse tension dans le logement
• Tableau de répartition : Regroupe les disjoncteurs de l’installation
• Coffret de communication : Regroupe le réseau VDI : TV, téléphone, internet
• Liaison à la terre : Connexion qui relie tous les équipements au système de mise à la terre
• NF C 15-100 : Norme qui définit les règles des installations électriques résidentielles
