Wiser, la domotique et la gestion de l’énergie par Schneider Electric

Impossible aujourd’hui de concevoir un logement sans penser aux économies d’énergie. A grand renfort d’isolation et de solutions de production de chauffage performantes, il est possible d’avoir une facture de consommation d’énergie minime.

Et pour améliorer encore cette consommation, il faut la contrôler et agir en conséquence.

Il existe beaucoup de solutions sur le marché qui vont dans ce sens. J’ai choisi de vous présenter aujourd’hui une solution de la marque Schneider Electric: Wiser.

🔎 Le saviez-vous ?
Selon l’Ademe, le pilotage énergétique intelligent peut réduire la facture d’énergie jusqu’à 15 % par an (source).
Une étude menée par Schneider Electric montre une baisse moyenne de 18 % de consommation dans les foyers ayant adopté la solution Wiser.

La solution électrique wiser de Schneider Electric

Wiser, c’est quoi le principe ?

Wiser c’est une solution domotique dont l’objectif est d’avoir une maison plus facile à vivre: contrôle d’éclairage, réalisation de scénario, contrôle à distance…. Les grands classiques de la domotique.

Mais Wiser intègre aussi une solution de contrôle et de pilotage d’énergie constituée de plusieurs matériels.

Les produits Wiser sont reliés entre eux sur un réseau sans fil.

Pour la partie gestion d’énergie, il est possible de visualiser en temps réel la consommation d’énergie grâce à des modules adaptés mais aussi de piloter l’installation à l’aide d’autres modules.

Le pilotage peut se faire en local ou à distance à l’aide d’une application.

Wiser, c’est fait pour qui ?

L’intérêt majeur de Wiser? c’est une solution sans fil.

Elle est de facto plutôt destinée à la rénovation. Mais elle peut aussi être installée après coup dans une installation neuve qui n’a pas été domotisée.

En effet, si le système de contrôle est prévu en amont de la construction, autant partir sur un système filaire avec bus et en profiter pour domotiser l’installation entière.

Schneider Electric propose d’ailleurs des solutions qui fonctionnent avec le protocole KNX. Mais cela reste quand même beaucoup plus technique à mettre en place.

Comparatif Wiser vs KNX

La gestion d’énergie avec Wiser

Dans un premier temps, je m’intéresse à la partie gestion d’énergie.

C’est selon moi la partie la plus importante d’une installation domotisée.

En effet, créer des scénarios d’éclairage ou de présence c’est très sympa, mais économiser de l’énergie et de l’argent, c’est plus important.

La partie gestion d’énergie de Wiser permet d’observer la consommation électrique dans le logement au fil du temps.

Cela permet de ne pas avoir de mauvaise surprise et d’identifier les gros consommateurs d’énergie.

Mais observer uniquement, ça ne fera pas baisser la consommation par magie.

Il faut agir pour que les différents éléments de l’installation électrique puissent consommer moins et faire des économies.

Pour cela, il y a dans les produits Wiser des actionneurs, qui viennent agir sur les éléments qui consomment du courant.

Wiser au quotidien pour la gestion d’énergie, c’est donc l’association de trois familles de produits:

• Des modules pour le monitoring et le pilotage de la consommation électrique.
• Des éléments de mesure des consommations d’énergie.
• Des modules pour agir sur les consommateurs d’énergie.

Les produits Wiser pour la gestion d’énergie

J’ai fait une sélection de produits principaux dans la gamme Wiser de Schneider Electric. En effet, il existe plusieurs d’éléments compatibles qui peuvent être connectés sur une installation Wiser.

Le matériel pour contrôler et piloter

Contrôleur Wiser

Référence du composant: EER21000.

C’est le noeud central du réseau sans fil Wiser.

Il permet de faire la liaison entre les différents éléments de l’installation domotique wiser et permet d’afficher les informations.

Concrètement, c’est une box en forme de X connectée au réseau internet pour avoir un accès à distance.

Bouton d’énergie Wiser

Référence du composant: EER52000.

C’est une commande locale qui permet de donner des ordres aux équipements pilotables (les actionneurs): veille, consigne de température.

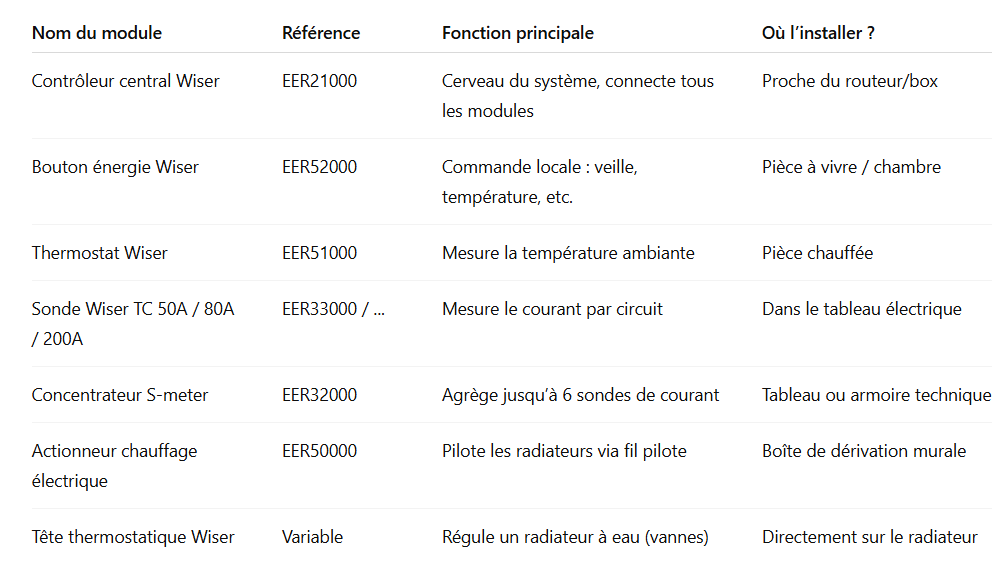

Tableau récapitulatif des solutions Wiser

Wiser est idéal pour une rénovation légère et un pilotage accessible à tous. KNX est une solution très puissante et pérenne, mais plus exigeante à mettre en œuvre.

Le matériel pour mesurer la consommation d’énergie avec Wiser

Thermostat

Référence du composant: EER51000.

Il permet de mesurer la température d’une pièce et remonte l’information au contrôleur (communication sans fil).

Le thermostat Wiser peut être piloté en local ou à distance via une application.

Sonde de courant (Wiser TC)

Références du composant

• EER33000 pour la sonde Wiser TC 50A.
• EER33100 pour la sonde Wiser TC 80A.
• EER33200 pour la sonde Wiser TC 200A.

Ce sont des capteurs de courant (ou transformateur de courant pur TC) qui s’installent au niveau de l’alimentation générale ou sous les disjoncteurs divisionnaires. Il permettent de mesurer les consommations de courant électrique de circuits différents.

Ces éléments se connectent au concentrateur avec un cordons RJ45.

Concentrateur de transformateur de courant (Wiser S-meter)

Référence du composant: EER32000.

Une dénomination un peu compliquée pour un matériel qui s’installe à côté du tableau électrique et qui permet de faire l’interface entre les sondes de courant (wiser TC) et le contrôleur Wiser.

Il peut accueillir jusqu’à 6 sondes de courant et communique sans fil avec le contrôleur.

Le matériel pour agir sur les consommateurs d’énergie

Actionneur de chauffage électrique

Référence du composant: EER50000.

L’actionneur Wiser pour les chauffages électriques permet de mesurer la consommation énergétique et de piloter les radiateurs électriques (avec et sans fil pilotes).

Tête de vanne thermostatique

Référence du composant: En fonction du type de radiateur.

C’est un module Wiser qui vient contrôler les vannes thermostatiques des radiateurs à eau.

Vu qu’il y a un nombre important de références de radiateurs à eau, il y a plusieurs références de tête de vanne thermostatique.

Cablage électrique de wiser pour la gestion d’énergie ?

Vous l’avez sûrement compris, les éléments Wiser Schneider Electric dialoguent entre eux sans fil.

A ce niveau, ce n’est qu’une question d’appairage et de configuration.

Par contre, certains des modules Wiser sont connectés au courant fort au niveau du matériel en lui même.

C’est le cas notamment des chauffages électriques qui sont pilotés à l’aide du module EER50000.

Comment s’effectue le branchement électrique à ce niveau?

Pour se faire, il faut se référer à la notice de l’appareil Wiser dont voici un extrait.

Le branchement électrique peut se faire de deux façons:

• En (a), c’est un radiateur sans fil pilote.
• En (b), un radiateur avec fil pilote.

Quelque soit le type de connexion électrique, ce qui faut comprendre, c’est que les actionneurs agissent comme des relais. Ils autorisent ou non le passage du courant grâce à un signal de commande. Et ce signal est envoyé par le contrôleur.

Le branchement électrique d’un actionneur Wiser n’est donc pas très compliqué et n’engage pas de travaux importants.

La domotique avec Wiser

J’ai pas mal insisté sur la partie domotique qui concerne la gestion et le pilotage de la consommation d’énergie.

Mais la solution sans fil de Schneider Electric permet de faire de la domotique plus conventionnelle comme du pilotage d’éclairage ou de la gestion de scénario.

Cela passe notamment pas l’utilisation d’appareillage électrique et d’un application qui se nomme Wiser.

La gamme Unica et Wiser

Pour rester dans la logique sans fil, Schneider a équipé sa dernière gamme Unica (dont je parle ici) de modules compatibles Wiser.

La programmation se fait en locale grâce à une connexion Bluetooth et un smartphone sur lequel est installé l’application Wiser.

C’est assez intuitif comme le montre le tutoriel ci dessous.

https://www.youtube.com/watch?v=BgJef9kxlNg

Ou acheter l’appareillage Wiser Unica de Schneider Electric ?

Pour vous procurer l’ensemble de l’appareillage électrique Unica et les éléments Wiser de cette gamme ici sur le site materielelectrique.com.

Erreurs fréquentes à éviter

1. Mettre en œuvre Wiser est relativement simple, mais certaines erreurs reviennent souvent :
2. Confondre Wiser et KNX : Wiser est une solution sans fil, simple et pensée pour la rénovation. Elle ne fonctionne pas avec les équipements KNX (bus filaire).
3. Sous-estimer les besoins en modules : pour piloter plusieurs zones, il faut autant d’actionneurs que de circuits à gérer.
4. Mal positionner les sondes de courant (TC) : elles doivent être installées au plus proche des circuits à surveiller (départ disjoncteur), sans les inverser.
5. Ignorer la compatibilité du chauffage : l’actionneur Wiser fonctionne uniquement avec des radiateurs compatibles fil pilote ou tout-ou-rien.
6. Mauvais appairage : une mauvaise procédure de synchronisation entre modules peut empêcher le système de fonctionner.
7. Ne pas vérifier la portée radio : en environnement dense ou cloisonné, certains modules peuvent perdre le signal. Des répétiteurs peuvent être nécessaires

Bonnes pratiques

1. Toujours mettre à jour l’appli Wiser avant tout appairage
2. Tester les scénarios en local sans activation Internet pour éviter les erreurs
3. Documenter le nom de chaque module dans l’appli pour s’y retrouver facilement
4. Vérifier l’orientation et le sens des sondes TC
5. Prévoir une boîte d’encastrement de 50 mm minimum pour les actionneurs

Cas d’usage concrets

Exemple 1 : Appartement 2 pièces à rénover

• Installation d’un concentrateur Wiser S-Meter avec 2 sondes (chauffe-eau + prises)
• Actionneur sur radiateur salon
• Pilotage via application mobile + bouton énergie

Exemple 2 : Maison de 120 m² avec chauffage électrique

• Thermostats dans 3 zones
• 5 actionneurs chauffage
• Scénario de réduction la nuit et en journée
• Analyse de la consommation avec les sondes 80A

Conclusion

Si j’ai pu manipuler le système lors de salon, je n’ai pas pu encore le mettre en oeuvre sur un de mes chantiers.

Techniquement, c’est simple à poser et à paramétrer. C’est une domotique accessible à tous contrairement à une solution filaire type KNX qui est plus compliquée.

Mais ce qui peut faire peur avec une solution propriétaire comme celle ci, c’est la pérennité de la solution dans le temps. Qu’en est il des mises à jour et du maintien des applications logicielles?

Avec un groupe comme Schneider Electric on peut quand même attendre un minimum de sérieux de ce côté et être relativement serein sur ce point.

En résumé

Les points forts de Wiser

• ✅ Installation sans fil, idéale en rénovation
• ✅ Écosystème évolutif : énergie, éclairage, chauffage, scénarios, sécurité
• ✅ Application Wiser ergonomique et intuitive
• ✅ Compatible avec la gamme Unica Schneider Electric
• ✅ Surveillance et pilotage énergétique en temps réel

Les limites à garder en tête

• ❌ Nécessite l’achat de plusieurs modules pour être complet
• ❌ Ne convient pas aux installations triphasées complexes
• ❌ Dépend d’une application propriétaire (cloud Schneider)
• ❌ Ne remplace pas un système domotique professionnel en filaire (type KNX)

Foire aux questions (FAQ)

Wiser fonctionne-t-il avec n’importe quelle installation ?

Non. Il faut une installation électrique en monophasé classique. Pour les chauffages, les radiateurs doivent être compatibles fil pilote ou commutation tout-ou-rien.

Peut-on utiliser Wiser dans une maison neuve ?

Oui, mais dans une maison neuve on privilégie généralement une solution filaire type KNX. Wiser reste pertinent si l’installation domotique n’a pas été anticipée au départ.

Faut-il une connexion Internet permanente ?

Pour le pilotage à distance et l’accès à l’application mobile, oui. En local, certains modules continuent de fonctionner (programmations locales, scénarios simples).

Est-ce que l’application Wiser est gratuite ?

Oui. L’application Wiser est disponible sur iOS et Android gratuitement.

Peut-on piloter le ballon d’eau chaude ou d’autres appareils ?

Oui, avec un actionneur Wiser raccordé sur le circuit concerné, tant que l’appareil ne dépasse pas les limites d’intensité supportées.

Wiser est-il compatible avec les assistants vocaux ?

Oui, Wiser est compatible avec Google Assistant et Amazon Alexa via le contrôleur central.

Glossaire

• Actionneur : appareil qui reçoit une commande domotique pour activer ou désactiver un équipement (ex : radiateur).
• Appairage : procédure de synchronisation entre deux appareils sans fil pour qu’ils puissent communiquer.
• Fil pilote : fil de commande spécifique aux radiateurs électriques, permettant d’envoyer des ordres (confort, éco, hors gel…).
• Concentrateur (S-Meter) : module qui collecte les données de plusieurs sondes de courant et les envoie au contrôleur Wiser.
• Contrôleur (EER21000) : centrale Wiser qui fait le lien entre tous les modules et l’application mobile.
• Protocole sans fil : méthode de communication entre objets connectés (ici propriétaire Schneider sur bande radio 2,4 GHz).
• Scénario : automatisation déclenchée par un événement ou une condition (heure, température, appui bouton…).
• Sonde de courant (TC) : capteur qui mesure l’intensité traversant un fil, sans contact direct avec le conducteur.
• Unica : gamme d’appareillages électriques de Schneider compatible avec la technologie Wiser.
