Je vais vous présenter un petit outil bien utile lorsqu’on travail seul en électricité, le testeur de continuité Extech CT20.

En effet, faire l’électricité seul (à une personne) dans une maison ou un appartement, ce n’est jamais évident.

Certaines étapes, comme le tirage des fils électriques (même si il est facilité par les outils de tirage de fil pour électricien) ou encore le repérage peut faire perdre du temps du fait de ne pas pouvoir être à deux endroits à la fois.

C’est dans l’étape d’identification des fils et de test de cable électrique que ce testeur Extech ct20 peut vous servir.

A quoi sert un testeur de continuité?

Le test de continuité est un geste quasi quotidien pour un électricien professionnel.

Il s’agit de vérifier si le courant peut passer d’un endroit à un autre en vérifiant notamment la résistance (j’explique plus en détail ici la mesure de la continuité électrique).

Mais tester la continuité, c’est aussi une façon d’identifier les fils électriques pour réaliser le câblage des schémas électriques.

Un exemple? Vous avez tirer un nombre de fils électriques dans une gaine ICTA entre une boite de dérivation et le tableau électrique. Il s’agit maintenant d’identifier de chaque côté pour faire les branchements dans la boite et les connexions pour les circuits sous les disjoncteurs.

Si dans cette gaine électrique d’alimentation, vous avez uniquement un circuit d’éclairage en fils de section 1,5mm2 et un autre en section de 2,5mm2, rien de bien difficile.

Si en revanche, il y a plusieurs circuits pour les prises électriques, et plusieurs pour l’éclairage, il va falloir rassembler les paires Neutre/Phase.

En étant 2 personnes, ca n’est pas très compliqué:

  • Une personne d’un côté avec un multimètre en mode continuité (comme le T5-1000 par exemple).
  • Une autre personne de l’autre côté des fils pour faire toucher les fils ensemble.

Mais si vous êtes seul, la démarche peut devenir compliquée. C’est à ce moment que l’Extech CT20 devient très utile.

Caractéristiques techniques Extech CT20:

Ce petit appareil est constitué de deux parties:

  1. D’un côté un boitier principale autonome (qui peut fonctionner seul) qui émet le signal d’impulsion pour tester le passage de signal sur un fil électrique.
  2. D’un autre côté, une sonde de test qui ne peut être utilisée toute seule.
avis test blog electricite Extech CT20

Le testeur de cable électrique extech CT20 est composé de deux modules

Le premier module est un boitier rectangulaire vert qui possède au sommet le bouton de marche/arrêt et deux LED, verte et rouge.

  • La LED verte indique le bon fonctionnement de l’Extech CT20 (indication POWER).
  • La deuxième (LED rouge) indique la présence de continuité (indication CONTINUITY).

Il est équipé de deux pinces ou sondes de mesure (pince « croco »), noire et rouge. Ces deux pinces sont solidaires du boitier du testeur de cable électrique.

Il possède sur le côté une attache pour fixer la partie n°2 du testeur de continuité.

La deuxième partie de l’Extech CT20 est constituée d’une LED prolongée par 2 sondes identiques à celles qui sont fixées au boitier principal.

La led clignotera en rouge ou en vert selon les situations de test de continuité, et nous le verrons plus en détail par la suite.

extech CT20 testeur de continuité électrique

Le testeur de continuité CT20 est livré avec une pochette de transport

Si la finition de l’appareil est assez rudimentaire et que l’appareil parait assez fragile,l’ensemble est livré sous blister, avec une pochette noire de transport qui permet de ranger les deux parties de l’Extech CT20 sans que les pinces croco ne trainent dans la caisse à outils.

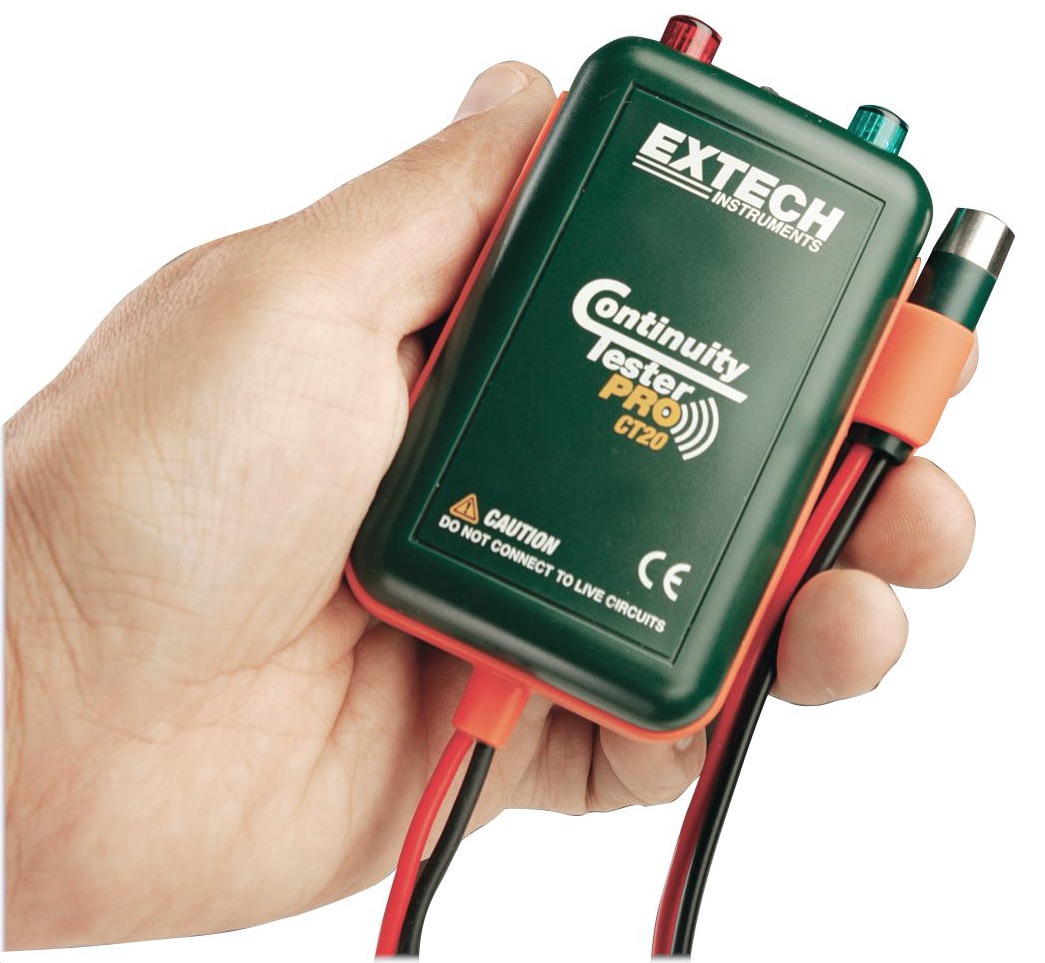

L’ergonomie est bonne, puisque l’appareil se tient facilement dans une seule main:

extech CT20 testeur continuite ergonomie avis

Le CT20 est un petit appareil qui tient facilement dans la main et se stocke dans la caisse à outil d’électricien

Spécifications techniques de l’Extech CT20:

Voici les informations techniques de l’extech CT20 données par le constructeur (à retrouver sur le site du fabricant ici)

  • Alimentation Piles 9 Volts.
  • Biper de 85dB.
  • Durée des piles Approx. 12 mois avec un usage normal.
  • Confirmation du courant Egal ou moins de 2.0 K Ohms.
  • Continuité du courant : Impulsion (2.0 Hz) 20 – 50mA à 10 Ohms et 2.0mA – 8.0mA à 1000 Ohms. Vérification des distances des câbles 3000 m (26 jauge min.)
  • Fusible 250V 0.5A fusion rapide.
  • Température de fonctionnement : -12 à 45°C.
  • Température de rangement -20 à 80°C.
  • Humidité lors de l’utilisation 10 à 90% RH (sans condensation).
  • Dimensions : 90 x 57 x 29mm.
  • Poids : 260g.

Test et prise en main:

L’extech CT20 peut être utilisé de deux façons différentes:

  1. En test de continuité local, pour tester un interrupteur, une ampoule.
  2. En test de continuité « à distance » pour repérer les fils électriques éloignés.

Test de continuité local:

Le test de continuité local se réalise avec le boitier principal. Un simple contact entre la sonde rouge et la sonde noire permet d’ailleurs de déclencher le biper et de bien cerner le fonctionnement de l’extech CT20.

extrait test local ct20

Test de local de continuité

Ce test peut très bien être réalisé avec un multimètre en mode test de continuité. Ce n’est donc pas l’intérêt principal mais plutôt la fonctionnalité de test à distance:

Test de continuité à distance:

C’est donc là le grand intérêt de la référence CT20 extech.

Grâce à cet appareil, le test de continuité en électricité peut se faire facilement seul: en connectant d’un côté le boitier principal sur une paire de fil, la seconde partie permet d’identifier à distance la paire de fils électriques concernée.

extech ct-20 module principal

Le module principal du testeur de continuité est connecté à la source

La LED qui est installée sur la deuxième partie de l’extech CT20 s’allume au moment ou la continuité se fait.

Mais l’identification peut se faire plus loin grâce à cette LED qui s’allume de deux couleurs différentes:

  • Lorsque la LED est rouge, la continuité est détectée mais les deux sondes sont inversées de chaque côté des paires de fils électriques.
extech CT20 led rouge avis blog electricite

test de continuité positif mais fils inversés

  • Lorsque la LED est verte, la continuité est détectée et les deux sondes sont du même côté des paires de fils électriques
Extech CT20 led verte avis blog electricite

La LED verte indique que le test de continuité est bon et que les fils sont appareillés dans le bon sens au niveau des deux sondes rouges et noires de chaque côté

Cette dernière spécificité peut être un peu difficile à comprendre, vous retrouverez l’explication détaillée dans la vidéo de présentation ci dessous:

Démonstration Vidéo Extech CT20:

Voici une vidéo qui récapitule les caractéristiques de fonctionnement du testeur de continuité Extech CT20.

Exemple d’utilisation du testeur Extech ct20 sur un va et vient:

Prenons un cas d’exemple avec un va et vient réalisé avec la même couleur pour les fils électriques de navettes et pour la phase (on pourrait croire que ca ne se fait pas, mais je l’ai déjà vu sur chantier).

On se retrouve avec 3 fils de même couleur qu’il faut bien identifier de chaque côté pour être sûr de brancher les navettes au bon endroit sur les interrupteurs.

  1. Etape 1: D’un côté, on branche le testeur boitier sur deux fils (les deux fils qui seront utilisés pour faire les navettes du va et vient).
  2. Etape 2: De l’autre côté on utilise la seconde partie de l’extech CT20. On branche un fil au hasard sur la borne de test rouge. Avec la borne noire, on vient se brancher sur un autre fil. Si la LED s’allume, c’est que la paire est trouvée. Sinon, il faut changer de fil dans un premier temps avec la fiche noire. Si le test n’est toujours pas positif, il faut brancher la fiche rouge sur un autre fil et recommencer l’étape 2.

Ou acheter le testeur Extech CT20?

Si la conception du produit est un peu sommaire, c’est en relation avec le prix: c’est le gros avantage de l’extech CT20 qui est disponible aux alentours d’une trentaine d’euros.

Voici des liens ou vous pourrez retrouver le testeur sur des sites de confiance:

Conclusions:

Il faut savoir qu‘il est possible de réaliser le test de continuité à distance en utilisant un wago / domino d’un côté et en utilisant un simple multimètre de l’autre côté (avec un appareil équipé du mode de test de continuité).

Alors, l’Extech CT20 est-il un gadget supplémentaire? Est ce que c’est un outil utile sur chantier pour un électrique?

Je pense que c’est un « gadget utile ».

On peut s’en passer. Mais l’utilisation de cet appareil fait gagner du temps sur le test de cable électrique en étant beaucoup plus efficace car il suffit de déconnecter les sondes de mesure.

La ou il est plus indispensable, c’est parce qu’il permet d’aller plus loin et de distinguer le type de fil grâce à la seconde sonde et l’alternance de couleur de la LED (je me sers de cette fonctionnalité notamment pour l’identification des fils en courant faible pour l’interphonie).

J’ai aimé:

  • La simplicité d’utilisation de l’appareil.
  • La fonctionnalité qui permet d’identifier précisément l’ordre des fils.
  • Le prix.

J’ai moins aimé:

  • L’aspect pas très robuste de l’appareil (en relation avec le prix).
