Choisir une gaine ICTA préfilée ou passer sois même les fils?

12
25567

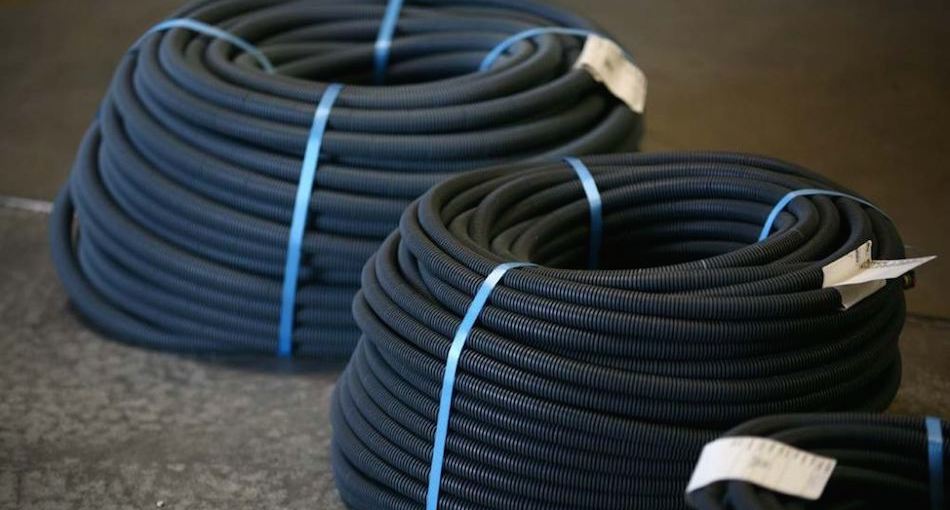

Pour faire le choix entre de la gaine ICTA pré-filée ou passer sois même les fils, il faut voir trois aspects:

  1. Le coût: Quelle est la différence de prix entre de la gaine ICTA pré-filée et l’ensemble séparé gaine ICTA / fil.
  2. Le temps et les moyens à mettre en œuvre pour passer les fils.
  3. Les cas spécifiques qui n’avantagent pas l’utilisation de gaine pré-filée.

Comparaison gaine ICTA pré-filée / gaine ICTA et fils séparés (Coût moyen observé en grande surface de bricolage)

Les calculs sur les mètres linéaires sont faits sur des longueurs de 100 m ( les prix sont variables selon l’indice du cuivre, mais le rapport préfilé / non préfilé reste le même):

  • Gaine ICTA diamètre 16 mm : 0.17€ / mètre linéaire.
  • Gaine ICTA diamètre 20 mm : 0.20€ / mètre linéaire.
  • fil en 1.5² : 0.16€ /mètre linéaire.
  • fil en 2.5² : 0.24€ / mètre linéaire.
    • Prix en tirant sois même les fils d’une gaine ICTA 16mm avec 3 fils: 0.65€ / mètre linéaire.
    • Prix en tirant sois même les fils d’une gaine ICTA 16mm avec 3 fils: 0.92€ / mètre linéaire.
  • Gaine ICTA pré-filée 3 fil 1.5² : 0.63€ / mètre linéaire.
  • Gaine ICTA pré-filée 3 fil 2.5² :  1€ / mètre linéaire.

La gaine ICTA n’est donc pas plus chère en 16mm avec du fil de 1.5² et légèrement plus chère en 20mm avec du fil de 2.5².

Mon avis d’électricien sur le choix de gaine ICTA préfilée:

Je travaille le plus souvent avec de la gaine ICTA pré-filée: C’est parfois difficile de tirer les fils à l’intérieur de la gaine, même avec le tire fil et du lubrifiant.

Le temps passé à tirer les câbles électriquye coute plus cher que la différence entre de la gaine pré-filée et de la gaine non pré-filée.

Mais, la gaine pré-filée n’est pas utilisable tout le temps: Pour des montages spécifiques (exemple, le télérupteur) il faut d’autres fils dans la gaine. Il faut donc utiliser de la gaine ICTA avec fils séparés.

De plus, il arrive de devoir passer un fil supplémentaire dans la gaine. La gaine ICTA pré-filée n’est alors pas idéale vu que les fils gênent le passage du fil supplémentaire.

Conclusion:

La gaine ICTA préfilée est un bon investissement, surtout pour l’électricien qui travail seul.

Mais dans tous les cas, il faut avoir les deux type de gaine ICTA, pré-filée et non pré-filée.

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

12 Commentaires

    • Bonjour,

      Si vous parlez des câbles électriques de type R2V, ils sont utilisables sous certaines conditions. Je vais très prochainement abordé ce thème dans un article!

      Guillaume

  1. Bonsoir
    J’aimerais tout d’abord vous remèrcier grandement pour la prodigieuse initiative de M. Guillaume Denis.
    J’ais une impretion que depuis prèsqu 10ans de pratique dans cet Art, je n’ais jamais fait l’électricité dès l’instant où je m’abreuve des connaissanses que vous difusez ici.

  2. Une question au thèrme de mon aprentissage de ce soir; quelle est la différense entre les gaines annelées, les gaines ICTA?
    Ci possible une photo SVP
    Merci.

      • Bonjour, je suis en pleinne réfection de mon système électrique et c’est souvent que mes questions trouvent réponse sur ce site, alors merci beaucoup.
        Peut-on passer dans les compbles ou dans les paroies (placo etc) ou entre une plaque de placo et le mur du câble R2V sans ICTA?
        Merci.

        • Bonjour,

          Je vous remercie de votre fidélité. Pour répondre à votre question, je vous invite à lire cet article, qui je l’espère, répondra à votre interrogation: https://www.installation-renovation-electrique.com/le-passage-des-fils-lectriques-dans-les-vides-de-construction/

          Bien cordialement

          Guillaume

  3. Petite question pour laquelle je ne trouve pas de réponse précise …

    J’ai l’habitude également d’utiliser de la préfilée (vert/jaune, rouge et bleu) à part pour les « va et vient » et les télérupteurs. J’utilise donc de la préfilée 1,5 mm2 depuis un disjoncteur 16A jusqu’a mon interrupteur puis je repars avec de la préfilée jusqu’a mon luminaire. Les 2 bleu sont raccordés ensemble, les 2 terres idem et la rouge qui vient du tableau va sur le L de l’interrupteur et le rouge qui va à la lampe est connecté à la borne 1.

    J’ai toujours fais comme ça et je trouvais ça logique jusqu’il y’a quelques minutes où j’ai lu de nombreux article sprécisant que le retour de lampe devait être en violet et la phase de l’interrupteur à la lampe en orange ….

    Qu’en pensez vous ?

    • Bonjour,

      Les seules couleurs imposées sont le bleu pour le neutre, et le vert jaune pour la terre.

      Il est d’usage d’utiliser le rouge pour la phase, mais vous pouvez utiliser la couleur de votre choix pour le retour lampe (dont le rouge), sauf évidemment le bleu et le vert jaune.

      Vous pouvez donc toujours utiliser votre logique.
