Fil Electrique

Le fil electrique est un élément fondamental dans le domaine de l’électricité, essentiel tant pour les installations domestiques que pour les réseaux industriels. Dans cette fiche, nous aborderons en profondeur ce composant indispensable en explorant sa définition, ses diverses applications, son fonctionnement, ainsi que les normes et mesures qui le régissent. Que vous soyez bricoleur averti, professionnel ou étudiant en électrotechnique, cette présentation détaillée vous permettra de mieux comprendre l’importance du fil electrique dans vos travaux et projets.

Définition du Fil Electrique

Le fil electrique est un conducteur flexible, généralement composé de cuivre ou d’aluminium, isolé par un matériau résistant aux intempéries et aux agents chimiques. Il est destiné à transporter le courant électrique d’une source à une charge ou à un équipement. La qualité, le diamètre et la composition de ces fils influencent constamment la performance et la sécurité de l’installation électrique.

À Quoi Sert le Fil Electrique ?

Le fil electrique joue un rôle primordial dans la distribution de l’électricité. Il permet de relier divers composants et équipements électriques, assurant ainsi le transit sécurisé de l’énergie depuis la source (comme un générateur ou un réseau public) jusqu’aux appareils utilisateurs (appareils électroménagers, éclairages, moteurs, etc.).

Plus précisément, chaque fil electrique sert à :

• Assurer l’aspect de la sécurité électrique, en évitant les surcharges.
• Offrir une flexibilité lors de l’installation dans des configurations diverses.
• Garantir une distribution homogène et efficace du courant.

Comment Fonctionne le Fil Electrique ?

Le principe de fonctionnement du fil electrique repose sur la conduction électrique. Les électrons circulent le long du conducteur sous l’effet d’une différence de potentiel. Grâce à l’isolation, les interférences et les risques de court-circuit sont minimisés. La résistance électrique du fil est une caractéristique déterminante : un fil trop fin peut créer une surchauffe en cas de courant intense, tandis qu’un fil trop épais pour une utilisation donnée pourrait représenter un coût inutile.

Principes de Conduction et Propriétés Techniques du Fil Electrique

Dans le domaine de l’électrotechnique, la conductivité du matériau (le cuivre étant l’un des meilleurs conducteurs) et le diamètre du fil sont des éléments essentiels. Le fil electrique transmet l’énergie en assurant un chemin optimale pour la circulation des électrons. Parmi les propriétés techniques, on retrouve :

• La section : Elle est souvent exprimée en mm² et détermine la quantité maximale de courant pouvant passer sans risque.
• La résistance : Généralement faible pour minimiser les pertes d’énergie.
• L’isolation : Cruciale pour éviter les décharges électriques accidentelles et les courts-circuits.

Exemples d’Utilisation

Le fil electrique se retrouve dans une multitude d’applications, tant dans le secteur industriel que dans le domestique. Voici quelques exemples concrets d’utilisation :

• Installation résidentielle : Alimentation des circuits d’éclairage, prises de courant et électroménagers.
• Industrie : Réseaux de distribution dans des usines, connectivité des machines-outils, et systèmes automatisés.
• Domotique : Connexion des capteurs et systèmes de contrôle à distance pour la gestion intelligente des maisons.
• Électronique embarquée : Utilisé dans diverses applications notamment dans l’automobile pour les systèmes de gestion moteur et de sécurité.

Normes et Mesures Associées au Fil Electrique

L’utilisation du fil electrique est régie par des normes strictes pour garantir la sécurité et la qualité des installations électriques. Parmi ces normes, on peut citer :

• NF C 15-100 : Norme française pour les installations électriques basse tension, précisant notamment les sections minimales à utiliser selon l’intensité du courant.
• IEC (Commission Électrotechnique Internationale) : Plusieurs normes internationales encadrent la fabrication et l’installation de câbles électriques.
• UL (Underwriters Laboratories) : Réglementation souvent appliquée pour certifier la sécurité des équipements américains.

Les mesures associées au fil electrique incluent la vérification de la résistance électrique, la continuité de la conduction, ainsi que le respect des diamètres prescrits pour éviter les surtensions ou échauffements dangereux.

Avantages et Inconvénients

Comme tout composant technique, le fil electrique présente des avantages mais aussi quelques limitations.

Avantages du Fil Electrique

• Efficacité : Permet une transmission efficace du courant avec des pertes minimales si bien dimensionné.
• Flexibilité : Les fils electriques sont disponibles en plusieurs tailles et types, permettant leur adaptation à divers usages.
• Coût : Relativement abordable, notamment pour des installations standards.
• Sécurité : Lorsqu’ils respectent les normes, ils offrent une transmission sécurisée de l’énergie.

Inconvénients du Fil Electrique

• Sensibilité aux surcharges : Un fil de section inadéquate peut surchauffer et provoquer des incendies.
• Usure : L’isolation peut se détériorer avec le temps et l’exposition aux éléments, nécessitant ainsi des vérifications régulières.
• Installation complexe : Un mauvais raccordement ou un non-respect des normes peut compromettre la sécurité de l’installation.

Équipements et Composants Liés

Le fil electrique est souvent associé à divers équipements et composants qui complètent le réseau électrique :

• Prises et interrupteurs : Pour assurer une connexion sécurisée et permettre le contrôle des circuits.
• Disjoncteurs : Appareils essentiels qui protègent les installations en interrompant le courant en cas de surcharge.
• Connecteurs : Utilisés pour réaliser des branchements fiables et résistants aux environnements agressifs.
• Gaine ou conduit : Pour le passage protégé du fil electrique dans les murs ou les sols, limitant les risques mécaniques.

Mots-clés Associés

• Installations électriques
• Conducteur électrique
• Câblage domestique
• Normes NF C 15-100
• Électrotechnique
• Distribution de courant

Erreurs fréquentes à éviter

1. Section trop faible : utiliser un fil sous-dimensionné entraîne des surchauffes et peut provoquer un incendie.
2. Mélange cuivre/aluminium : sans connecteurs adaptés, cela crée de l’oxydation, des faux contacts et une perte de conductivité.
3. Absence de gaine : poser un fil sans protection mécanique (goulotte, gaine ICTA, etc.) est dangereux et non conforme à la norme NF C 15-100.
4. Mauvais usage intérieur/extérieur : un fil prévu pour l’intérieur se dégrade vite aux intempéries (UV, humidité, variations de température).
5. Surcharge de circuits : raccorder trop d’appareils sur un seul fil augmente les risques d’échauffement.

Bonnes pratiques et astuces

• Dimensionner avec un tableau de correspondance : toujours choisir la section en fonction de l’intensité et de la longueur du circuit.
• Privilégier le cuivre : meilleur conducteur et plus durable que l’aluminium pour les installations domestiques.
• Vérifier la continuité : utiliser un multimètre après chaque installation pour s’assurer qu’aucune coupure n’existe.
• Utiliser des connecteurs fiables : Wago, dominos ou bornes à vis certifiés pour garantir des raccords sûrs.
• Contrôler régulièrement : inspecter l’état des fils, isolants et gaines, surtout dans les environnements humides ou contraints.

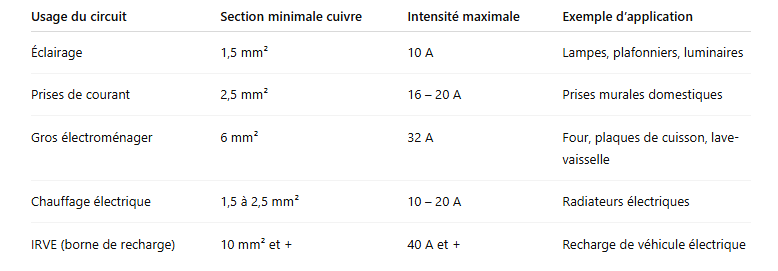

Tableau pratique de correspondance (extrait norme NF C 15-100)

Questions Fréquentes (FAQ)

Voici quelques questions courantes auxquelles nous répondons au sujet du fil electrique :

1. Qu’est-ce que le fil electrique exactement ?

Le fil electrique est un conducteur isolé, généralement constitué de cuivre ou d’aluminium, destiné à transporter l’électricité d’une source à une charge. Il joue un rôle essentiel dans toute installation électrique.

2. Comment choisir la bonne section de fil electrique ?

Le choix de la section dépend de la puissance du circuit et de l’intensité du courant à transporter. En général, consultez la norme NF C 15-100 ou demandez conseil à un professionnel pour dimensionner correctement l’installation et assurer la sécurité.

3. Quels sont les risques d’une mauvaise installation du fil electrique ?

Une mauvaise installation peut provoquer des surchauffes, des courts-circuits, et potentiellement des incendies. Il est donc crucial de respecter les normes et de s’assurer que chaque fil est correctement dimensionné et isolé.

4. Peut-on utiliser le même type de fil electrique pour l’intérieur et l’extérieur ?

Non, pour les applications en extérieur, il est important d’utiliser un fil electrique doté d’une isolation renforcée et résistant aux intempéries ainsi qu’aux rayons UV. Assurez-vous que le câble choisi est conforme aux normes pour un usage extérieur.

5. Quels matériaux sont couramment utilisés pour fabriquer un fil electrique ?

Les matériaux les plus courants sont le cuivre, qui offre une excellente conductivité, et l’aluminium, qui est léger et moins coûteux. Le choix du matériau dépendra de l’application et des exigences en termes de conductivité et résistance mécanique.

6. Existe-t-il des innovations récentes concernant le fil electrique ?

Effectivement, des avancées ont été réalisées dans le domaine des matériaux isolants et des techniques de fabrication pour améliorer la résistance, la durabilité et la flexibilité des fils electriques, en particulier dans le contexte des réseaux intelligents et des villes connectées.

7. Quelle est la différence entre un fil et un câble électrique ?

Le fil est un conducteur unique isolé, tandis que le câble regroupe plusieurs fils protégés par une gaine commune.

8.Comment savoir si un fil électrique est abîmé ?

Vérifiez visuellement la gaine (craquelures, traces de chauffe, couleur ternie) et mesurez la résistance avec un multimètre.

Conclusion

Le fil electrique demeure un pilier fondamental dans le domaine de l’électricité. Sa compréhension, son bon dimensionnement, ainsi que le respect des normes et standards sont indispensables pour garantir des installations sûres et efficaces. Qu’il s’agisse d’une installation résidentielle, industrielle ou d’une application spécifique en domotique, le fil electrique répond aux exigences de performance et de sécurité.

Glossaire

• Fil électrique : Conducteur isolé (cuivre ou aluminium) destiné à transporter le courant électrique dans les installations domestiques, industrielles ou embarquées.
• Conducteur électrique : Élément permettant le passage du courant grâce au déplacement des électrons. Le cuivre est le matériau le plus courant.
• Section du fil : Surface du conducteur (en mm²) qui détermine l’intensité maximale admissible sans risque de surchauffe.
• Résistance électrique : Opposition au passage du courant, mesurée en ohms (Ω), influençant les pertes d’énergie dans le fil.
• Isolation électrique : Revêtement protecteur du fil (PVC, caoutchouc, XLPE, etc.) empêchant les contacts dangereux et limitant les courts-circuits.
• Norme NF C 15-100 : Référence française encadrant les installations électriques basse tension, incluant le choix des sections de fils.
• Norme IEC : Normes internationales définissant les caractéristiques et exigences des câbles électriques.
• UL (Underwriters Laboratories) : Certification américaine garantissant la sécurité des fils et câbles électriques.
• Disjoncteur : Appareil protégeant un circuit contre les surintensités en interrompant automatiquement le courant.
• Connecteur : Accessoire assurant le raccordement fiable entre deux fils ou câbles.
• Gaine électrique : Conduit de protection mécanique et thermique permettant le passage sécurisé des fils.
• Câblage domestique : Ensemble des fils et dispositifs assurant la distribution du courant dans une habitation.
• Câble électrique : Assemblage de plusieurs fils isolés réunis sous une gaine commune, utilisé pour des circuits plus complexes.
• Blindage : Couche métallique protégeant certains câbles contre les interférences électromagnétiques (utilisé en VDI, audio, etc.).
• Wago : Nom de marque devenu générique, désigne les bornes de connexion rapides très utilisées dans les installations électriques modernes.
