Le tableau électrique est le coffret centralisé qui regroupe l’ensemble des dispositifs de protection d’une installation : disjoncteurs divisionnaires, interrupteurs différentiels et disjoncteur de branchement (AGCP). C’est le point de distribution et de coupure de tous les circuits du logement ou du bâtiment.
Composition obligatoire selon la NF C 15-100
| Composant | Rôle | Valeur courante |
|---|---|---|
| Disjoncteur de branchement (AGCP) | Coupure générale + protection contre les surcharges | Appareil du distributeur, réglé selon la puissance souscrite |
| Interrupteurs différentiels 30 mA | Protection contre les défauts d’isolement | Deux au minimum, 8 circuits au plus sous chacun ; type A pour la plaque de cuisson, le lave-linge et la borne de recharge |
| Disjoncteurs divisionnaires | Protection individuelle par circuit | 2 A à 32 A selon circuit |
| Réserve de modules | Extensions futures obligatoires en neuf | 20 % minimum (6 modules admis par logement en immeuble collectif) |

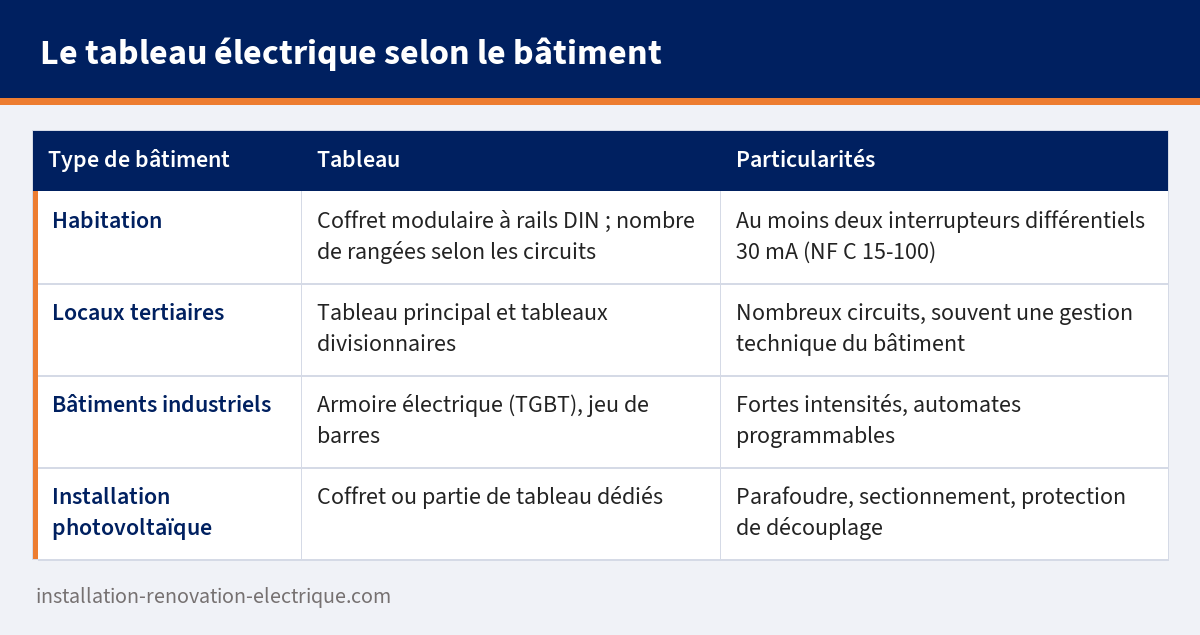

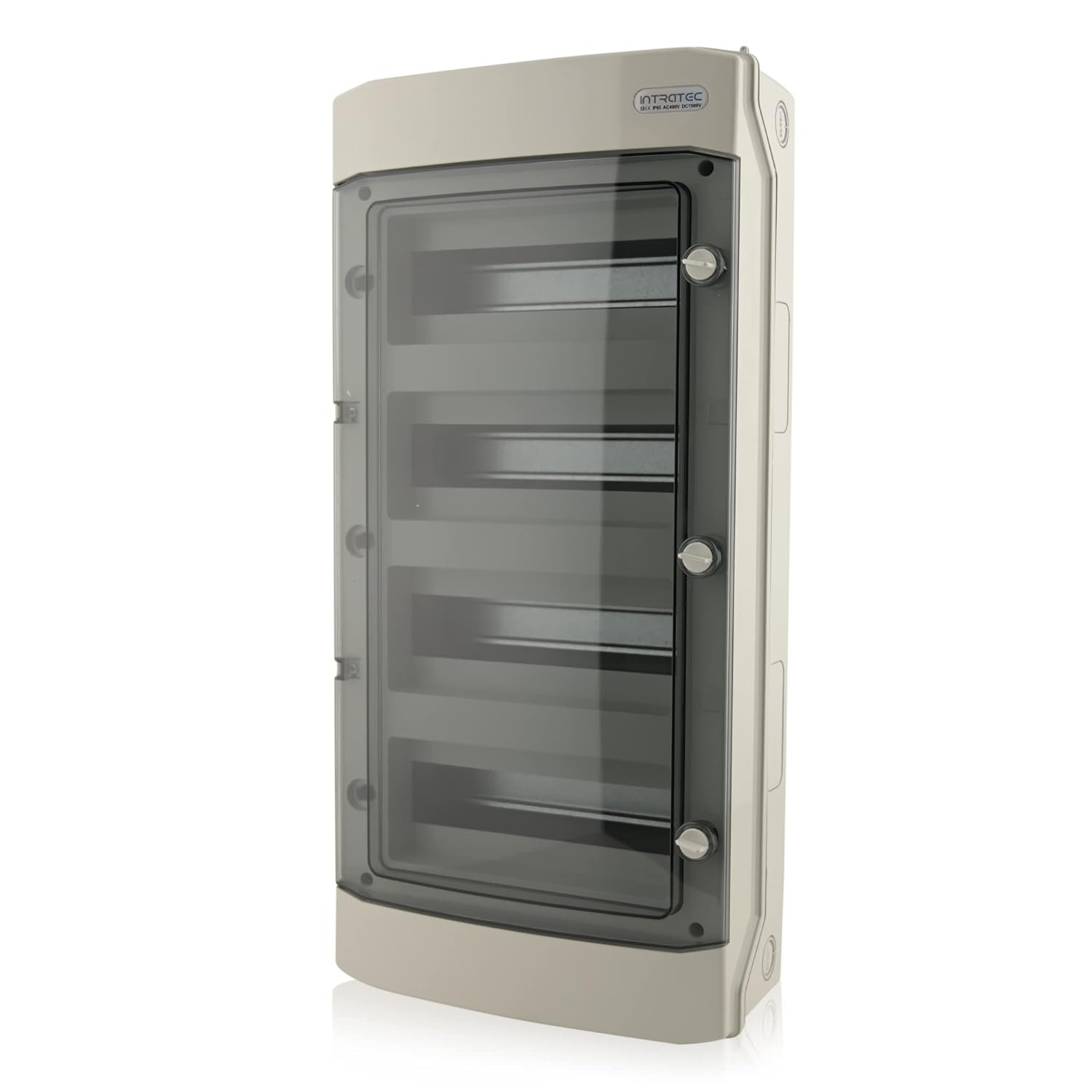

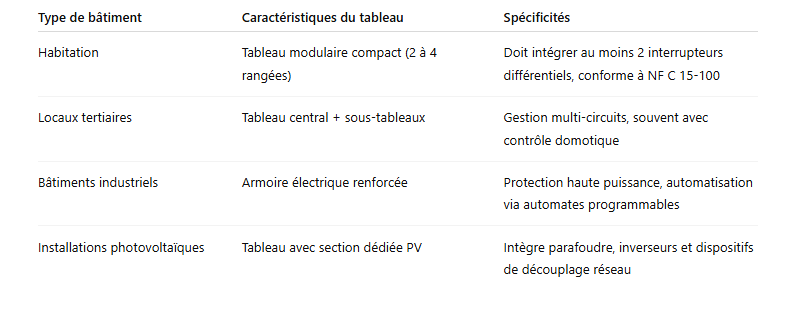

Types de tableaux électriques
| Type | Usage | Caractéristiques |
|---|---|---|
| Tableau de répartition résidentiel | Logement individuel ou collectif | Coffret isolant à rails DIN, en rangées de 13 ou 18 modules |
| TGBT (Tableau Général Basse Tension) | Industrie, tertiaire | Armoire, jeu de barres, fortes intensités |
| Coffret divisionnaire (sous-tableau) | Appartement, extension, dépendance | Alimenté depuis le tableau principal, de petite taille |
Installation et implantation réglementaire
La Gaine Technique Logement (GTL) accueille le tableau électrique et les équipements de communication. Elle se place en priorité à proximité immédiate d’un accès au logement (entrée, circulation, dégagement ou local technique) et reste facilement accessible, avec un passage libre d’au moins 70 cm devant elle. Le tableau s’installe dans la GTL de façon que la manette du dispositif de coupure d’urgence se trouve entre 0,90 m et 1,80 m du sol fini (entre 0,90 m et 1,30 m dans un logement soumis aux règles d’accessibilité), conformément à la norme NF C 15-100.
L’AGCP (Appareil Général de Commande et de Protection) est placé en amont du tableau. C’est un appareil du distributeur : on en manœuvre la manette, on ne le démonte pas et on ne le remplace pas soi-même. En dessous vient la protection par interrupteur différentiel 30 mA (deux appareils au minimum), puis les rangées de disjoncteurs divisionnaires organisées par circuits (éclairage, prises, cuisinière, lave-linge, etc.).
Lors d’une vente, c’est le diagnostic électricité qui est obligatoire, dès que l’installation a plus de 15 ans (service-public.gouv.fr) : il informe l’acquéreur des anomalies relevées, par exemple un tableau vétuste à fusibles, mais la fiche n’impose pas au vendeur de remplacer le tableau. Consulter la page complète sur le tableau électrique pour le détail des règles de câblage et de repérage.
Questions fréquentes
Combien de rangées faut-il prévoir pour un logement de 100 m² ?
Le nombre de rangées dépend des circuits, pas de la surface. Faites la liste des circuits, comptez les modules des disjoncteurs et des interrupteurs différentiels (deux au minimum), puis ajoutez la réserve de 20 %. Une rangée de plus que le strict nécessaire évite de tout refaire le jour où s’ajoutent une recharge de véhicule ou une pompe à chaleur.
Quelle est la différence entre un tableau de répartition et un coffret divisionnaire ?
Le tableau de répartition principal est alimenté directement depuis le disjoncteur de branchement. Le coffret divisionnaire est un sous-tableau alimenté depuis le tableau principal par un disjoncteur dédié : il gère les circuits d’une zone spécifique (garage, étage, dépendance) et permet de couper cette zone indépendamment.
Peut-on intervenir soi-même sur un tableau électrique ?
Un particulier peut travailler sur le tableau de son propre logement, mais uniquement hors tension : AGCP ouvert, puis absence de tension vérifiée sur les bornes du tableau avec un vérificateur d’absence de tension (un multimètre, un tournevis testeur ou un détecteur sans contact ne sont pas prévus pour cela). L’arrivée de l’AGCP, côté compteur, reste sous tension même manette abaissée : on n’y touche jamais, c’est un appareil du distributeur. Au moindre doute, l’intervention revient à un électricien. L’attestation de conformité visée par le Consuel, obligatoire pour une installation neuve ou entièrement rénovée avec mise hors tension par le distributeur, est remplie et signée par celui qui a réalisé l’installation. Elle n’est pas exigée pour le remplacement du seul tableau.
