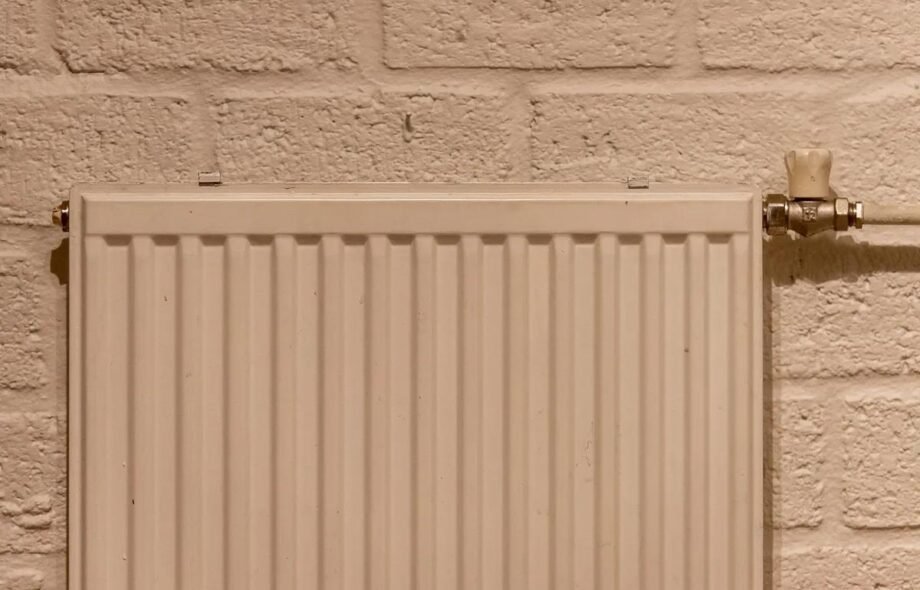

Comment brancher un radiateur électrique ?
Résumez cet article :
En bref
Un radiateur électrique se raccorde sur un circuit chauffage spécialisé (câble 1,5 mm², disjoncteur 16 A) via une boîte de connexion. On relie la phase (marron/noir) et le neutre (bleu) ; la plupart des convecteurs sont en classe II (double isolation) et n’ont pas de fil de terre. Le fil pilote (noir) sert à la programmation : on le relie au gestionnaire d’énergie, ou on l’isole s’il n’est pas utilisé.
Poser un radiateur électrique est simple, mais le raccordement obéit à quelques règles. Voici comment brancher un convecteur, un panneau rayonnant ou un radiateur à inertie dans les règles de la NF C 15-100. (Pour le calibre au tableau, voir quel disjoncteur pour un radiateur.)
Un circuit chauffage dédié
Le radiateur se raccorde sur un circuit chauffage en 1,5 mm² protégé par un disjoncteur 16 A (jusqu’à 3500 W cumulés). Le raccordement se fait sur une boîte de connexion murale, pas sur une prise.
Combien de fils ?
Un radiateur électrique présente généralement 2 ou 3 fils :
- Phase (marron ou noir) et neutre (bleu) : l’alimentation.
- Fil pilote (noir, parfois repéré) : le fil de commande pour la programmation.
- Terre (vert/jaune) : présente uniquement sur les appareils de classe I. La majorité des convecteurs sont en classe II (double isolation) et n’ont pas de terre.
Les étapes du branchement
- Couper le courant au tableau et vérifier l’absence de tension.
- Ouvrir la boîte de connexion et repérer phase/neutre.
- Raccorder phase sur phase, neutre sur neutre (bornes ou dominos/wago).
- Raccorder le fil pilote au gestionnaire d’énergie, ou l’isoler soigneusement s’il n’est pas utilisé (jamais sur le neutre ni la terre).
- Refermer, remettre le courant et tester.
📺 En vidéo : raccorder un radiateur à un programmateur fil pilote
Le fil pilote, à quoi ça sert ?
Le fil pilote reçoit des ordres (confort, éco, hors gel, arrêt…) depuis un programmateur ou un gestionnaire d’énergie / délesteur. C’est lui qui permet de piloter le chauffage pièce par pièce et de faire des économies.
⚠️ Sécurité. Coupez le disjoncteur du circuit chauffage avant toute intervention. N’utilisez jamais de prise ou de multiprise pour un radiateur fixe. Si le fil pilote n’est pas utilisé, isolez-le : le relier au neutre ou à la terre est dangereux.
En résumé
Brancher un radiateur : boîte de connexion, phase + neutre (+ terre si classe I), fil pilote au gestionnaire ou isolé. Voir aussi : quel disjoncteur pour un radiateur, bien positionner ses radiateurs, et comment brancher un sèche-serviettes.
