Changer un fusible grillé sur un tableau électrique : la méthode sûre

Un fusible grillé n’est pas une panne en soi : c’est le signe que le circuit a subi une surcharge ou un court-circuit, et que la protection a joué son rôle. Le changer prend deux minutes, à condition de couper le courant, de reprendre exactement la même cartouche et de ne jamais « forcer » avec un calibre plus gros. Voici la méthode, les calibres par circuit et ce qu’il faut faire quand le fusible grille à répétition.

Reconnaître un fusible grillé

Le fusible contient un fil calibré qui fond quand le courant dépasse sa valeur. Le circuit est alors ouvert et tout ce qui est branché dessus s’arrête. Pour trouver le coupable, trois méthodes.

La pastille témoin

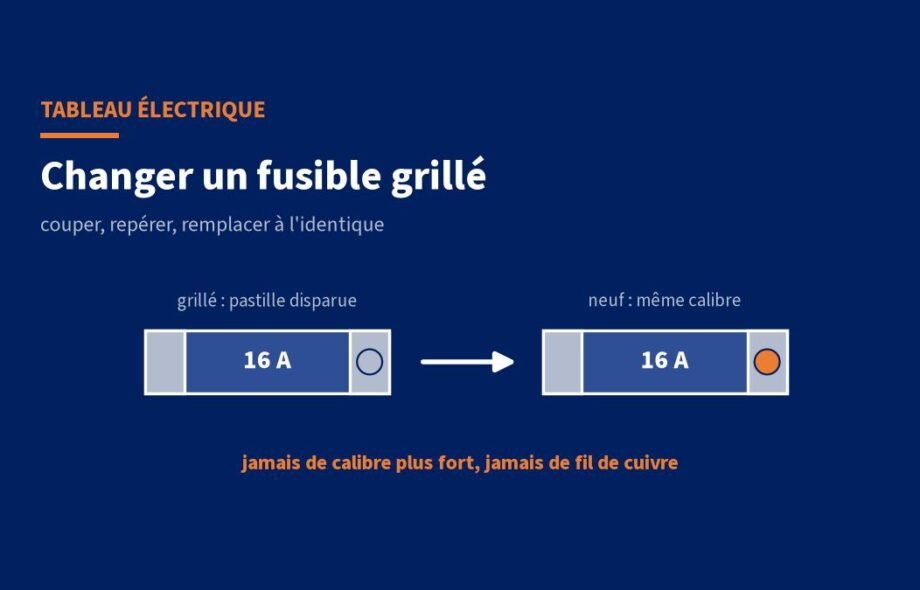

Les cartouches à témoin portent à une extrémité une pastille rouge. Quand le fusible a fondu, la pastille a disparu. C’est la méthode la plus rapide : courant coupé, ouvrez les porte-fusibles un par un et regardez les pastilles.

L’aspect de la cartouche

Sur un fusible en verre, le filament coupé ou le verre noirci se voit à l’œil nu. Une cartouche en céramique ou une cartouche domestique sans témoin ne montre rien de l’extérieur.

Le test de continuité au multimètre

C’est le seul contrôle fiable pour une cartouche sans témoin. Retirez le fusible du porte-fusible, placez votre multimètre en position continuité (bip) ou ohmmètre, et posez une pointe sur chaque extrémité :

• bip ou valeur proche de 0 Ω : le fusible est bon ;
• aucun bip, affichage « OL » ou « 1 » : le fusible est grillé.

Ce test se fait toujours cartouche sortie, jamais sur un fusible en place dans un tableau sous tension.

Avant d’intervenir : couper et vérifier

Un porte-fusible s’ouvre souvent sans outil, ce qui donne une fausse impression de sécurité. Même si le fusible est grillé, l’arrivée du porte-fusible reste sous tension tant que le tableau est alimenté. Et un tableau à fusibles n’a pas, pour chaque circuit, de manette à abaisser : la coupure se fait en tête.

1. Abaissez le disjoncteur général (disjoncteur de branchement). Legrand demande de couper l’alimentation avant d’ouvrir un porte-fusible, au disjoncteur général si besoin. Prévenez les occupants pour que personne ne le relève pendant l’intervention.
2. Vérifiez l’absence de tension sur les contacts du porte-fusible avec un vérificateur d’absence de tension. La méthode complète est détaillée dans comment couper le courant pour une intervention électrique. Si une tension subsiste disjoncteur coupé, refermez tout et appelez un électricien.
3. Prévoyez une lampe frontale : le tableau et la pièce seront dans le noir.
4. Débranchez si possible les appareils du circuit concerné, pour ne pas faire regriller le fusible neuf à la remise sous tension.

Disjoncteur général coupé, ses bornes d’arrivée et le compteur restent sous tension : n’ouvrez rien d’autre que le porte-fusible.

Changer le fusible pas à pas

Étape 1 : ouvrir le porte-fusible

Selon l’âge du tableau, le porte-fusible est :

• à tiroir ou à basculement (coupe-circuit modulaire sur rail) : on tire ou on bascule la façade, la cartouche vient avec ;
• à baïonnette : on pousse légèrement et on tourne ;
• à vis : on dévisse le bouchon.

Étape 2 : retirer la cartouche

La cartouche est tenue entre deux contacts. Retirez-la à la main, ou avec une pince isolée si elle résiste. Relevez ses dimensions et le calibre imprimé dessus (par exemple « 10 A » ou « 16 A »), ainsi que le calibre inscrit sur le porte-fusible.

Étape 3 : mettre une cartouche identique

Le remplacement se fait à l’identique : même intensité, même tension, même type, mêmes dimensions. Ne vous fiez pas à la taille seule : une même dimension de cartouche existe en plusieurs calibres (voir le tableau plus bas). Une cartouche qui entre dans le porte-fusible n’est donc pas forcément la bonne ; c’est le chiffre en ampères qui compte. Préférez une cartouche à témoin, vous gagnerez du temps la prochaine fois.

Étape 4 : refermer et remettre le courant

Refermez le porte-fusible jusqu’en butée, puis relevez le disjoncteur général. Rebranchez les appareils un par un : si le fusible grille au moment où vous branchez un appareil précis, vous avez trouvé l’origine du problème.

Quel calibre de fusible selon le circuit ?

Le calibre du fusible dépend de la section des fils du circuit, pas de ce que vous voulez y brancher. L’édition 2002 de la norme NF C 15-100, qui admettait encore les fusibles dans les logements, fixait les maximums suivants (tableau 771F) :

Sur les circuits en 1,5, 2,5 et 4 mm², le fusible a un calibre plus bas que le disjoncteur : le tableau de la norme donnait deux colonnes distinctes, et la valeur « fusible » est la plus prudente des deux. Ces valeurs sont des plafonds, pas une invitation à monter : si le calibre de la cartouche en place dépasse ce que la section des fils autorise, ne la remplacez pas à l’identique et faites vérifier le circuit. Pour la correspondance complète côté disjoncteurs, voir notre guide du calibre de disjoncteur.

Depuis le 27 novembre 2015, indique Legrand, les fusibles sont interdits en construction neuve et en grosse rénovation : chaque circuit y est protégé par un disjoncteur. Dans une installation existante équipée de coupe-circuits, il reste possible de changer un fusible.

Les dimensions des cartouches domestiques

Le catalogue Legrand des cartouches pour porte-fusibles de tableau propose les dimensions et calibres suivants :

Plusieurs dimensions existent donc en deux, trois ou quatre calibres. Emportez l’ancienne cartouche au magasin et comparez les deux marquages. Les cartouches cylindriques 10 × 38 existent aussi en version industrielle, marquées gG (usage général) ou aM (accompagnement moteur), dans les porte-fusibles sectionneurs. Une cartouche aM ne protège pas contre les faibles surcharges : elle n’a rien à faire sur une ligne de prises ou d’éclairage.

Fusible en verre, en céramique ou à cartouche : les différences

Sur un fusible d’appareil, respectez aussi la lettre de rapidité (F = rapide, T = temporisé) et la tension indiquées sur le fusible d’origine. Plus de détails sur le fonctionnement dans notre fiche fusible.

Le fusible grille encore : causes et que faire

Un fusible neuf qui grille aussitôt n’est pas défectueux « par hasard ». Il a fait son travail. Ne faites qu’un seul essai : remettre cartouche sur cartouche sur un défaut installé, c’est le répéter à chaque fois.

Si plusieurs circuits sont coupés en même temps ou si c’est tout le logement, le problème ne vient pas d’un fusible de circuit : suivez notre guide de dépannage d’une panne électrique.

Remplacer les fusibles par des disjoncteurs : quand c’est préférable

Un tableau à fusibles en service n’est pas interdit : la norme ne s’impose qu’au neuf et aux rénovations lourdes. Il signale en revanche une installation ancienne, qui mérite d’être vérifiée par un professionnel. Promotelec range parmi les points de sécurité à contrôler la présence d’un dispositif différentiel à l’origine de l’installation et, sur chaque circuit, d’une protection adaptée à la section des conducteurs.

Le disjoncteur divisionnaire a des avantages pratiques : il se réarme sans pièce de rechange, sa manette abaissée désigne tout de suite le circuit en défaut, et personne ne peut y glisser une cartouche de mauvais calibre. Le passage aux disjoncteurs est particulièrement indiqué quand :

• le tableau n’a pas de protection différentielle 30 mA ;
• les porte-fusibles sont fissurés, noircis ou d’un modèle introuvable ;
• des prises sont câblées en 1,5 mm² sur un fusible ;
• vous rénovez ou ajoutez des circuits : un circuit neuf se protège par un disjoncteur.

Ce remplacement touche au câblage du tableau : Legrand recommande de le confier à un électricien. Pour comparer les deux technologies, voir disjoncteur ou fusible.

Les erreurs à éviter

• Ouvrir un porte-fusible sans avoir coupé le disjoncteur général.
• Mettre un fusible de calibre supérieur « pour qu’il tienne » : les fils ne sont plus protégés et peuvent chauffer jusqu’à l’incendie.
• Réparer une cartouche avec un fil de cuivre, un trombone ou de l’aluminium.
• Choisir la cartouche à sa taille sans lire son calibre.
• Remettre fusible sur fusible sans chercher la cause.
• Toucher aux fusibles du coupe-circuit principal, avant le disjoncteur général : c’est le domaine d’Enedis.

Questions fréquentes

Comment savoir quel fusible a grillé, même sans multimètre ?

Courant coupé, ouvrez les porte-fusibles un par un. Sur une cartouche à témoin, la pastille rouge manque ; sur un fusible en verre, le filament est rompu. Pour une cartouche opaque sans témoin, essayez une cartouche neuve de même calibre : si le circuit repart, l’ancienne était grillée.

Peut-on mettre un fusible de calibre supérieur ?

Non. Le calibre protège les fils du circuit, pas l’appareil. Un fusible de 16 A sur un circuit d’éclairage en 1,5 mm² laisserait passer un courant que ces fils ne sont pas prévus pour supporter. Si le fusible d’origine grille souvent, c’est le circuit qu’il faut revoir.

Où acheter la bonne cartouche ?

En grande surface de bricolage ou chez un distributeur de matériel électrique. Emportez l’ancienne cartouche : c’est plus sûr que de se fier à la marque du tableau ou à un souvenir de dimension.

Un fusible grillé peut-il être dangereux ?

La cartouche fondue a coupé le circuit, elle ne présente plus de risque. Le danger vient de ce qui l’a fait fondre (court-circuit, surcharge) et des mauvaises réparations. Un porte-fusible noirci ou chaud est en revanche un signal d’alerte : coupez et faites intervenir un électricien.

Qui doit changer les fusibles près du compteur ?

Les fusibles placés avant le disjoncteur général (coupe-circuit principal individuel) font partie du branchement, exploité par Enedis. Ni l’occupant ni son électricien n’ont le droit d’ouvrir une partie du réseau placée sous scellés : contactez le service de dépannage d’Enedis.

Sources

• Legrand, Comment changer un fusible dans un tableau électrique ? : coupure de l’alimentation, pastille rouge, types de porte-fusibles, remplacement à l’identique.
• Legrand, Coupe-circuit : protéger les biens et les personnes : coupe-circuits interdits en neuf, changement du fusible possible dans l’existant.
• Legrand, Le guide de l’électricité (2015), lexique, « coupe-circuit » : interdiction des fusibles à compter du 27 novembre 2015 en construction neuve et grosse rénovation.
• Legrand, catalogue des cartouches fusibles : dimensions et calibres.
• NF C 15-100 (édition 2002), article 771.533 et tableau 771F, reproduits dans un dossier technique d’examen de l’Éducation nationale (session 2012, annexe 9) : calibres maximaux des fusibles et des disjoncteurs selon la section.
• Enedis, note Enedis-MOP-CPT_005E : parties relevant du réseau, sous scellés, interdites d’accès à l’utilisateur ; notice du compteur Linky : compteur sous tension disjoncteur coupé.
• Promotelec, Installation électrique : 6 points à vérifier.
