Disjoncteur et matériel électrique EATON pour le tableau électrique

Disjoncteur Eaton : repères

Cette page réunit mon retour d’électricien, écrit en 2013 quand ce matériel portait encore le nom Moeller, et un relevé des avis d’acheteurs fait le 8 octobre 2026. Le témoignage de 2013 est laissé tel quel ; ce qui y a été ajouté est signalé par « Mise à jour 2026 ». Les avis, les fiches techniques et la comparaison avec Legrand datent de 2026.

J’ai testé depuis que je travaille, beaucoup de marques différentes pour les éléments du tableau électrique: trop cher, pas assez robuste…. Beaucoup d’hésitations et de tests pour arriver aujourd’hui au meilleur compromis: le matériel électrique EATON.

Petit tour du matériel en question.

Disjoncteurs et interrupteurs différentiels Eaton : qui est derrière la marque ?

EATON n’est pas nouveau sur le marché.

Anciennement Moeller, la marque Eaton se distingue par ses composants en électricité pour le milieu industriel et l’automatique – gage de sérieux.

Mise à jour 2026. Le groupe Eaton a racheté l’allemand Moeller en 2008. Moeller est devenu un nom de série : la fiche Eaton du disjoncteur 16 A s’intitule aujourd’hui « Eaton Moeller series xPole ». Le pays de fabrication ne figure sur aucune des fiches Eaton lues : nous ne l’écrivons pas.

Voici quelques photos du matériel électrique EATON en question.

Connexion à vis des disjoncteurs et interrupteurs différentiels

Les connexions sont à vis.

L’interrupteur différentiel possède des connexions en haut et en bas arrivée/ départ ou départ/arrivée.

Mise à jour 2026. Les photos montrent la version à vis ; la gamme existe aussi à bornes automatiques. Le sens d’alimentation de l’interrupteur différentiel n’a pas été relu sur une notice Eaton actuelle : suivez le marquage et la notice de votre appareil, et voyez le branchement de l’interrupteur différentiel.

Pourquoi utiliser le matériel électrique Eaton plutôt qu’un autre ? Mon retour de chantier

La qualité du matériel électrique eaton:

Je réalise en moyenne une vingtaine de gros tableaux électriques par an, (sans compter les tableaux divisionnaires), j’ai donc l’habitude de visser des fils électriques dans les disjoncteurs et interrupteurs différentiel.

Le cas de figure pour certaine marque? lorsqu’il vous arrive de visser trop fort, le disjoncteur s’écarte littéralement au milieu ( à l’endroit d’assemblage du disjoncteur). Avec le matériel électrique et les disjoncteurs Eaton, je n’ai jamais rencontré ce problème.

Les peignes sont coupables facilement, en utilisant une scie à métaux, et en remettant l’embout au bout du peigne une fois la coupe effectuée: pas de partie nue accessible sous tension.

Mise à jour 2026. Deux précisions de sécurité. Une borne se serre au couple indiqué par le fabricant, pas le plus fort possible. Et un peigne se recoupe démonté, hors du tableau : on ébavure, on remet l’embout isolant, puis on le repose tableau hors tension. Sans embout, le cuivre reste nu au bout de la rangée.

Peigne pour tableau électrique EATON – possibilité de découpé facilement

La facilité d’identification:

La séparation des disjoncteurs en plusieurs couleurs selon le calibre, permet de pouvoir isoler rapidement les circuits de l’installation électrique:

• rose pour le disjoncteur eaton 2A.
• rouge pour le disjoncteur eaton 10A.
• gris pour le disjoncteur eaton 16A.
• bleu pour le disjoncteur eaton 20A.
• violet pour le disjoncteur eaton 32A.

Mise à jour 2026. Ces couleurs sont toujours celles des annonces des disjoncteurs à vis ; en bornes automatiques, l’annonce du 10 A parle d’une manette orange. Le calibre se lit sur l’appareil, pas à la couleur.

Les disjoncteurs divisionnaires EATON possèdent des couleurs selon les calibres, pratique!

Les disjoncteurs Eaton possèdent un triangle qui permet de savoir si le disjoncteur est en fonctionnement:

• Le triangle est vert, le disjoncteur n’est pas armé (le vert pour signaler que vous pouvez travailler en aval du circuit sans tension).
• Le triangle est rouge pour vous indiquer que le disjoncteur est armé (rouge = danger!).

Mise à jour 2026. Un voyant vert ne suffit pas pour travailler sur un circuit : il indique la position de ce disjoncteur, pas l’absence de tension. Avant de toucher un circuit, on coupe au disjoncteur général puis on vérifie l’absence de tension avec un appareil prévu pour cela.

Triangle rouge, le disjoncteur est armé (il laisse passer le courant) – Triangle vert, il est coupé (pas de courant après le disjoncteur)

Que disent les avis d’acheteurs, plateforme par plateforme ?

Relevé du 8 octobre 2026. Sur Amazon, une évaluation est une note en étoiles, avec ou sans commentaire. Ailleurs : aucun avis sur la fiche Bricomarché (vendeur partenaire), Leroy Merlin non consultable, et deux discussions de ForumConstruire (2008 et 2011) aux avis partagés sur la finition Moeller.

Les avis en ligne sont un échantillon biaisé : on écrit surtout le jour de la pose, ou quand ça casse. Sur 123elec, plusieurs avis identiques postés à quelques minutes d’écart viennent visiblement d’un seul acheteur. Et la note de 3,6 du 32 A auto repose sur 5 évaluations : elle ne dit presque rien.

Les points forts qui reviennent

Nous avons lu environ 125 avis rédigés (50 sur 123elec, près de 70 sur Amazon, 9 sur ManoMano).

• Conforme, se pose sans histoire. C’est le commentaire le plus fréquent sur les trois plateformes, souvent en deux mots. Ces avis disent que l’appareil fonctionne à la mise en service, pas comment il vieillit.
• Le prix. Une quinzaine d’avis parlent de bon rapport qualité-prix. À l’inverse, deux avis Amazon trouvent le disjoncteur à l’unité un peu cher.
• Le remplacement à l’identique. Une douzaine d’avis viennent de gens dont le tableau est déjà en Eaton ou en Moeller. « Impeccable pour remplacer un disjoncteur Moeller sur un rail de tableau » (Amazon).
• Le repérage par couleur. Cité deux fois sur 123elec. C’est aussi ce que j’apprécie sur chantier.

Les avis mitigés et les reproches

• Une finition jugée légère. Cinq avis parlent d’un disjoncteur ou d’un coffret un peu souple, d’une qualité courante, tout en mettant 4 étoiles. « Un peu léger comme produit, mais fait l’affaire et bon prix. » (123elec).
• La mauvaise version commandée. Cinq avis d’acheteurs, que nous n’avons pas pu vérifier sur une notice et qui ne sont pas des règles de câblage : l’un a renvoyé un disjoncteur dont le neutre n’était pas du côté attendu pour son peigne, un autre dit que sa version à bornes automatiques ne s’alimente par le haut que par peigne, un troisième qu’Eaton ne va pas sous le peigne d’une autre marque. Retenez-en une chose : comparez la référence avec l’appareil en place avant de commander, et suivez la notice pour le raccordement.
• Quelques pannes précoces. Quatre avis sur environ 125 rapportent une panne dans les premiers mois (un contacteur, deux interrupteurs différentiels, une barrette) : des cas isolés, non vérifiés.
• Accessoires absents. Deux avis : caches du peigne non fournis, plaquettes de plombage manquantes.

Fiches techniques et verdict par usage

• Disjoncteur à vis. La fiche Eaton du 16 A (PLG4-C16/1N, réf. 264746) annonce 4,5 kA selon l’IEC/EN 60898-1, la norme des disjoncteurs domestiques, une courbe C, un module de 17,5 mm et des bornes de 1 à 25 mm².
• Version à bornes automatiques. La fiche du 16 A (réf. 109130) donne 1 à 2,5 mm² en fil rigide.
• Interrupteurs différentiels. La gamme PFGM est donnée conforme à l’IEC/EN 61008, en type AC ou en type A. Le choix entre type A et type AC dépend des circuits protégés, pas de la marque.
• Marque NF et garantie. La fiche Eaton en ligne ne mentionne ni marque NF ni durée de garantie. Les deux sont annoncées par le seul marchand 123elec, sur ses fiches des disjoncteurs et des différentiels (« NF : Oui », « Garantie 2 ans »). Nous n’avons lu ni certificat NF ni conditions de garantie d’Eaton : vérifiez le marquage sur l’appareil.

Les guides de la NF C 15-100 que nous avons lus n’imposent aucune marque ; l’usage du métier est d’en garder une par rangée : voir peut-on mélanger les marques dans le tableau, le peigne d’alimentation et quel calibre pour quel circuit. Toute intervention se fait disjoncteur général coupé et absence de tension vérifiée ; au moindre doute sur le tableau existant, faites venir un électricien.

Eaton ou Legrand : la comparaison sur fiches

Même norme et même pouvoir de coupure : la différence se joue sur la disponibilité en magasin et sur la marque déjà en place. Voyez aussi notre comparatif des marques de matériel électrique pour le tableau, et mes essais du matériel Siemens et du matériel Hager à connexion automatique.

Le rapport qualité/prix du matériel électrique Eaton

Pour environ de 8-10€ le disjoncteur eaton 10A, vous pouvez économiser plus ou moins 100€ sur un tableau électrique d’une maison moyenne (Par rapport à un matériel un peu plus cher comme Legrand ou Schneider).

Mise à jour 2026. Ces chiffres datent de 2013 et n’ont pas été recalculés. Le 8 octobre 2026, le disjoncteur Eaton à vis de 10, 16 ou 20 A était affiché 5,99 € chez 123elec, et de 6,99 à 12,19 € sur Amazon selon le calibre et le vendeur.

Ou trouver le matériel Eaton?

Mise à jour 2026. En 2013, on ne le trouvait pas en grande surface de bricolage et il était parfois encore vendu sous le nom Moeller. Aujourd’hui Moeller n’est plus qu’un nom de série, et Bricomarché propose la gamme sur son site par un marchand partenaire. En rayon, elle reste rare. On l’achète surtout en ligne, chez ManoMano (lien rémunéré), sur Amazon, chez les marchands spécialisés ou chez un grossiste.

Questions fréquentes sur les disjoncteurs Eaton

Que valent les disjoncteurs Eaton d’après les avis ?

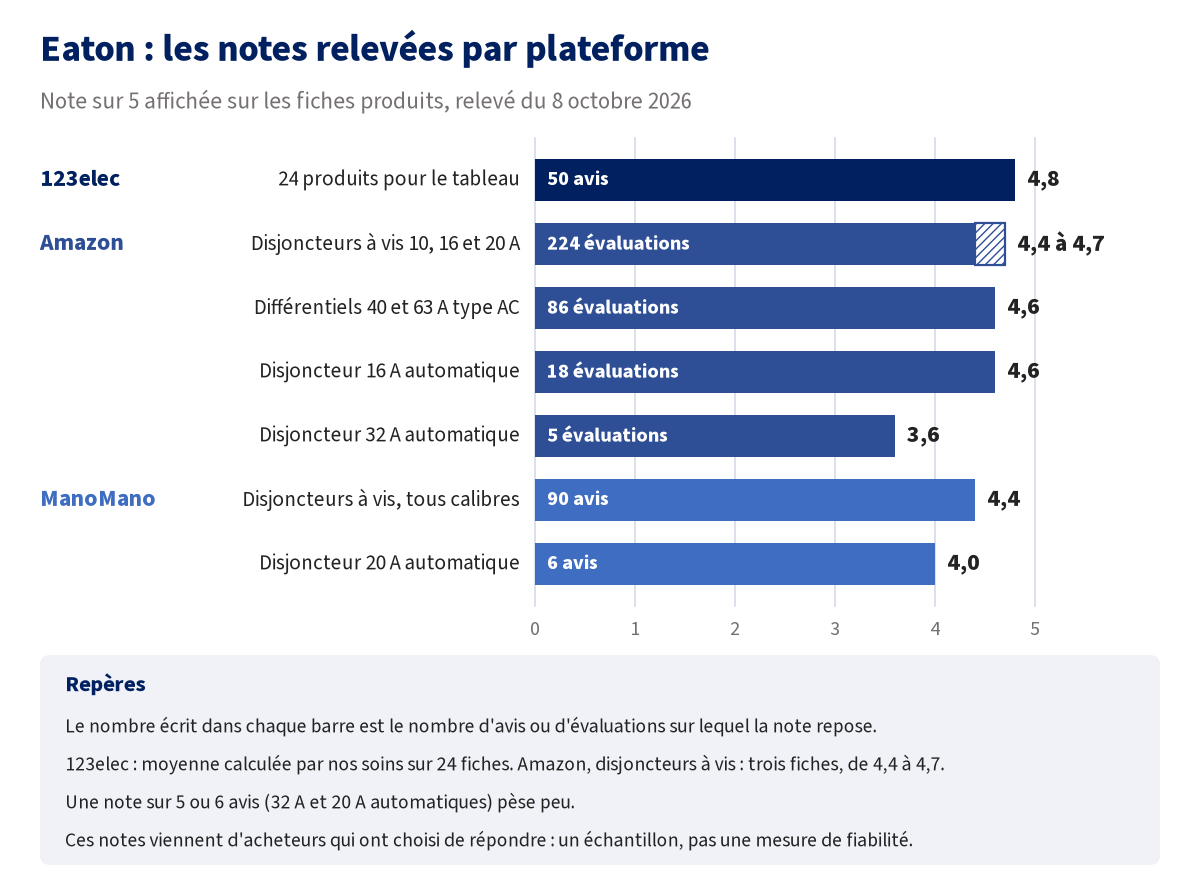

Les notes relevées le 8 octobre 2026 vont de 4,4 à 4,7 sur 5 sur les fiches Amazon et ManoMano qui comptent au moins 18 avis, et la moyenne des 50 avis lus sur 123elec est de 4,8. Les acheteurs décrivent un matériel correct et bon marché, à la finition un peu légère.

Eaton ou Legrand : lequel choisir ?

Les fiches annoncent la même norme produit (EN 60898-1) et le même pouvoir de coupure de 4,5 kA. Le choix se fait sur la marque déjà présente dans votre tableau, sur le prix du jour et sur la facilité à retrouver une pièce en magasin.

Un disjoncteur Eaton est-il compatible avec un tableau Legrand, Hager ou Schneider ?

Il se clipse sur le même rail, mais ne le placez pas sous le peigne d’une autre marque : chaque peigne est prévu pour sa gamme. Dans un tableau d’une autre marque, mieux vaut reprendre la marque en place.

Eaton et Moeller, est-ce la même marque ?

Oui pour le matériel de tableau. Eaton a racheté Moeller en 2008 et les appareils actuels portent la mention « Eaton Moeller series ». Plusieurs acheteurs disent avoir remplacé un ancien appareil Moeller par son équivalent Eaton.

Où acheter des disjoncteurs Eaton ?

Le jour du relevé, la gamme était vendue chez 123elec, sur Amazon, sur ManoMano et, par un marchand partenaire, sur le site de Bricomarché. En rayon, la marque reste rare.

Sources

• Eaton, fiche du disjoncteur PLG4-C16/1N (réf. 264746), et fiches des réf. 109130, 264280 et 267444, lues le 8 octobre 2026.
• Eaton Corporation, déclaration à la SEC sur l’acquisition de Moeller (2008).
• Legrand, fiche technique F04285FR/02 du disjoncteur DNX³ 4500 A / 6 kA, et conditions de garantie Legrand.
• Avis d’acheteurs et fiches marchandes : 123elec, Amazon, ManoMano, Bricomarché, relevés le 8 octobre 2026.
• ForumConstruire, discussions de 2008 et de 2011.
