La liste de matériel électrique pour faire une installation complète

Lorsqu’on s’engage dans la réalisation d’une installation électrique, on pense surtout aux câblages, au tableau électrique… Mais on ne s’attend pas en général à devoir acheter autant de matériel avec un nombre de références important.

Dans cet article, j’ai donc décidé de vous donner un petit coup de pouce en vous décrivant, poste par poste, le matériel que je juge « indispensable » ainsi que le matériel annexe dont vous n’aurez peut être pas besoin selon votre cas. Ce billet peut vous servir de base pour faire votre liste de matériel électrique.

Faire un liste de matériel électrique: « découpage » de l’installation électrique en plusieurs groupes:

Ce que j’appelle découpage, c’est la création de plusieurs groupes dans l’installation électrique, groupes qui sont composés de plusieurs matériels différents.

Ainsi, dans une installation électrique, j’ai créé 7 groupes:

• L’alimentation électrique: c’est la partie qui alimente votre installation électrique au niveau général.
• Le tableau électrique: Comme le nom l’indique, le matériel qui composent ce groupe est en rapport avec le tableau électrique.
• La distribution des réseaux: La distribution est en rapport avec la circulation du courant électrique depuis le tableau, jusqu’aux organes terminaux.
• L’appareillage électrique: Ce sont les interrupteurs, prises de courant…
• L’éclairage: Concerne tout le matériel lié à l’éclairage dans l’habitation
• La ventilation: C’est le groupe qui est consacré à la VMC et à ses accessoires.
• Le chauffage électrique: Groupe qui ne concerne que les personnes souhaitant installer des chauffages électriques.

je vais donc lister tout le matériel électrique indispensable pour faire votre installation électrique, avec un partie « les indispensables » et une partie « le matériel optionnel ».

Le matériel pour l’alimentation électrique:

Attention: selon le cas ou vous êtes dans une alimentation électrique de type 1 ou de type 2, ce matériel peut ne pas être nécessaire.

Les indispensables:

• La barrette de terre.
• La cablette de terre.
• Le cable d’alimentation électrique principal.
• Le panneau de contrôle.
• Les embouts EBCP ou fouet de raccordement (voir l’article complet sur les fouets de raccordement électrique).
• Le disjoncteur 500mA.
• Les embouts de câblage à collerette isolante.

Le matériel électrique optionnel:

• Barrette de neutre/phase/Terre.

Les bons plans sur le net:

Voici plusieurs tarifs intéressants que j’ai pu trouver sur le net.

Concernant les fouets électriques (embout EBCP) on peut trouver cette référence disponible chez Amazon.

Pour les embouts de cablage (cosse) il y a ce coffret de 100 embouts câble isolés de 4-16 mm².

Vous pouvez aussi  vous orienter ici chez ManoMano, une market place avec beaucoup de distributeurs de matériel électrique.

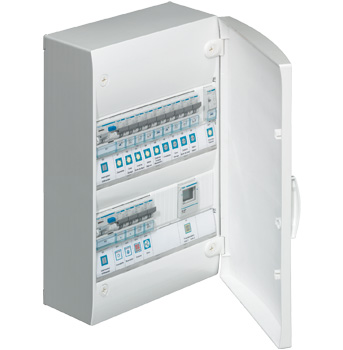

Le matériel pour le tableau électrique:

Les indispensables:

• Coffret ou tableau électrique.
• Disjoncteurs magnéto-thermique.
• Interrupteurs différentiels.
• Peignes horizontaux de raccordement.
• Fil de raccordement pour l’alimentation à l’intérieur du tableau électrique (Le type de fil électrique H07V-K est plus facile à utiliser).

Le matériel électrique optionnel:

• Disjoncteur différentiel.
• Peigne de raccordement vertical.
• Bornes de repiquage.
• cordon de repiquage.
• Obturateur sectionnable pour rangée de tableau électrique.
• Prise modulaire.
• Commandes modulaires: télérupteur, minuterie…

Le matériel électrique de la partie distribution des réseaux:

Les indispensables:

• Gaine ICTA vide.
• Fil électrique H07V-U.
• Boite de dérivation.
• Boite d’encastrement.
• Boite DCL pour les luminaires.

Le matériel électrique optionnel:

• Goulotte de circulation.
• Moulure.
• Angle et raccord moulure / goulotte.
• Bouchon de gaine ICTA.
• Gaine ICTA préfilée.

Le matériel pour l’appareillage électrique:

Dans le cas de l’appareillage électrique, certaines gammes regroupe le mécanisme et l’enjoliveur, pour d’autre tout est séparé.

Les indispensables:

• Le mécanisme.
• L’enjoliveur.
• La plaque de finition.
• Les connecteurs automatiques (type Wago ou connexion rapide mini).

Le matériel électrique optionnel

• obturateur.

Le matériel pour l’éclairage:

Les indispensables:

• Douilles de chantier
• Ampoules de chantier
• Connecteurs automatiques pour l »éclairage

Le matériel électrique optionnel

• Element de fixation de DCL
• Douille/fiche DCL
• Dissipateur de chaleur pour spot
• Douille GU10 GU5.3 pour spot
• Détecteur de mouvement (en savoir plus sur le branchement électrique du détecteur de mouvement).

Les bons plans sur le net

Toujours dans l’optique de vous faire réaliser des économies, voici plusieurs offres intéressantes:

Un assortiment de 100 bornes Wago 2, 3 et 5 entrées et plus particulièrement ce pack de 50 Bornes à prix très abordable.

Pourquoi ce pack? Car pour vos travaux, il faut plutôt acheter un assortiment. SI vous voulez acheter chaque référence, il vous faudra investir dans plusieurs boites de wago et le cout sera bien plus important.

Avec ce lot, vous devriez arriver à faire votre installation électrique (Je vous conseille d’en prendre 2 lots pour être tranquille).

Concernant les dissipateurs de chaleur pour spot, il y a un lot intéressant ici chez Amazon avec un lot de 5 cloches de protection pour spot.

Le matériel pour la ventilation:

Les indispensables:

• VMC.
• Gaine VMC isolée.

Pour le matériel, je vous conseille de visiter le rayon VMC disponible ici chez ManoMano.

Le matériel optionnel

• Bouche d’extraction supplémentaire.
• Aérateur autonome.

Le matériel pour le chauffage électrique:

Les indispensables:

• Sortie de câble.
• Connecteurs automatiques rigide/souple pour les chauffages.

La formation:

Je n’en ai pas parlé au début mais si vous vous lancer dans des travaux et que vous n’êtes pas un pro, vous allez devoir vous former.

Pour cela, vous avez le choix entre:

• Les forums et le site le mien par exemple qui donnent pas mal d’informations (mais c’est assez long à tout consulter à à trier les informations).
• La documentation payante comme les livres. Il y a en a qui sont intéressants, mais pour avoir toutes les informations il faut débourser un montant entre de 50 et 100 euros.

Sinon j’ai créé ici un pack de guides pour les travaux électriques. Il répond à toutes les interrogations, notamment sur le dimensionnement des tableaux et le respect des normes.
