La norme NF C 15-100 impose depuis les années 1990 l’installation d’une protection différentielle 30mA dans le tableau électrique.

Cet interrupteur différentiel a pour vocation de protéger les personnes contre les fuites de courant.

Le principe de fonctionnement veut qu’au delà d’une différence de courant entrant et sortant de l’interrupteur différentiel (de 30ma) l’interrupteur coupe pour mettre en sécurité.

Mais comment être sur que le seuil de protection de 30mA est bien respecté?

Si il existe un bouton test sur les interrupteurs différentiels, rien ne permet de vérifier le bon fonctionnement de cette touche de test.

Heureusement, il existe des appareils permettant de vérifier le bon déclenchement d’un interrupteur différentiel, et c’est le cas du multimetrix VT 35.

Présentation de ce petit produit qui vous servira également à tester vos prises électriques.

Multimetrix VT 35, spécifications techniques:

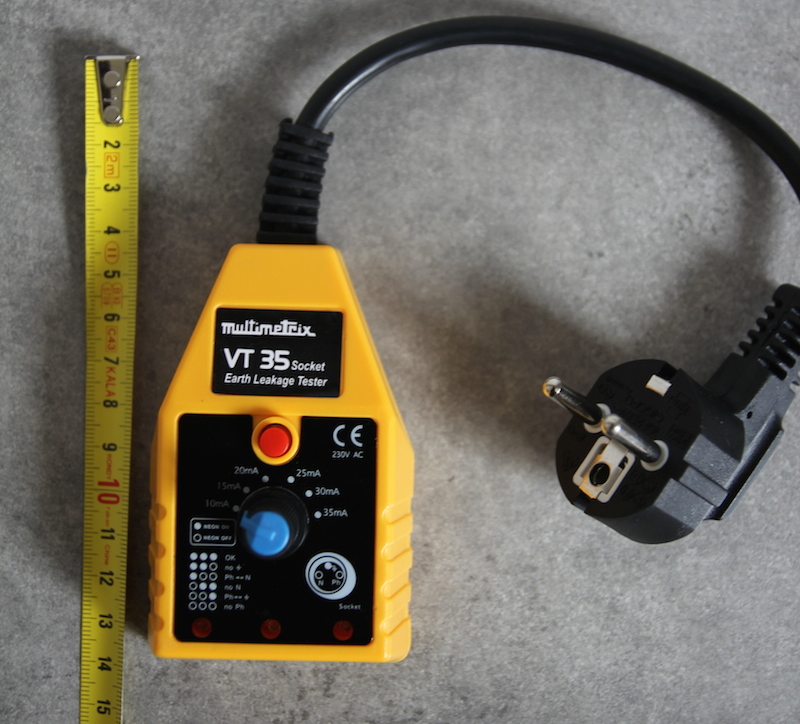

Le multimetrix VT 35 est un petit appareil qui ne prendra pas beaucoup de place dans votre caisse à outils d’électricien.

avis et test du multimetrix vt 35
Le multimetrix se rangera sans mal dans votre caisse à outils

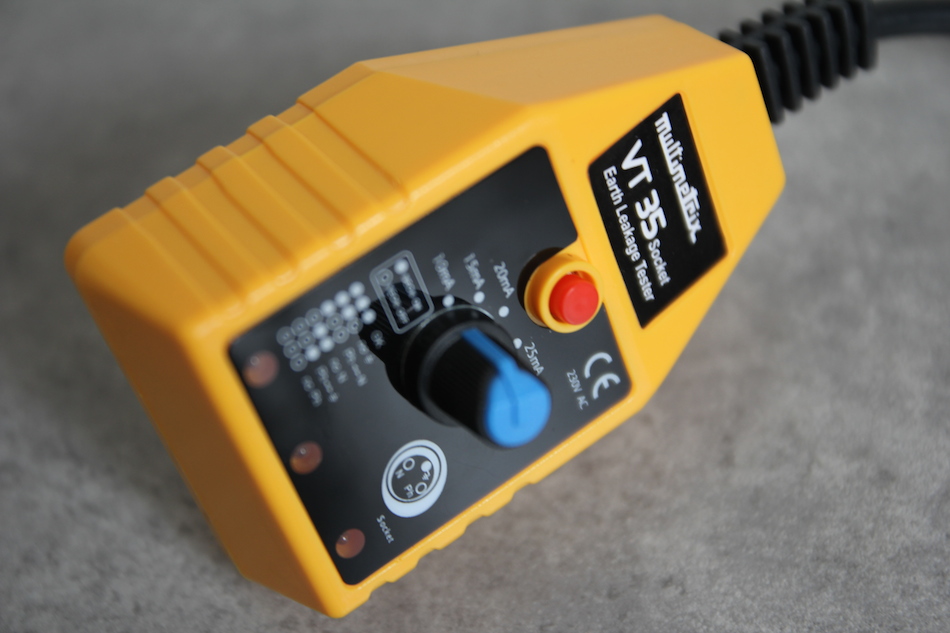

Il est composé d’un boitier jaune avec une molette de sélection (partie test de différentiel) et des voyants pour la partie test de prise électrique.

Ce boitier est relié à une fiche de prise électrique 2P+T avec une longueur d’environ 20 cm.

Contenu de la boite du multimetrix VT 35:

Vu la taille et le coût de l’appareil (dont je parle à la fin de l’article) il ne faut pas s’attendre à un emballage digne des derniers objets connectés.

Le multimetrix VT 35 est vendu dans un simple emballage Blister avec sa notice en Français / Anglais.

Il faudra peut être lui rajouter une pochette pour pouvoir le stocker plus proprement dans une caisse à outils.

multimetrix vt 35
L’emballage du multimetrix VT35 est assez sommaire

Fonctionnalité pour détecter la position Phase / Neutre / Terre:

La première des fonctionnalités du VT 35 est le test de prises électriques.

Voici le type de détection possible avec le multimetrix VT35, dans l’ordre de ce que propose l’appareil sur la partie concernée:

  • Prise OK.
  • Pas de terre au niveau de la prise électrique.
  • Inversion phase/neutre sur la prise 2P+T.
  • Pas de neutre.
  • Inversion phase terre.
  • Pas de phase.
Partie testeur de prise électrique du Multimetrix VT 35

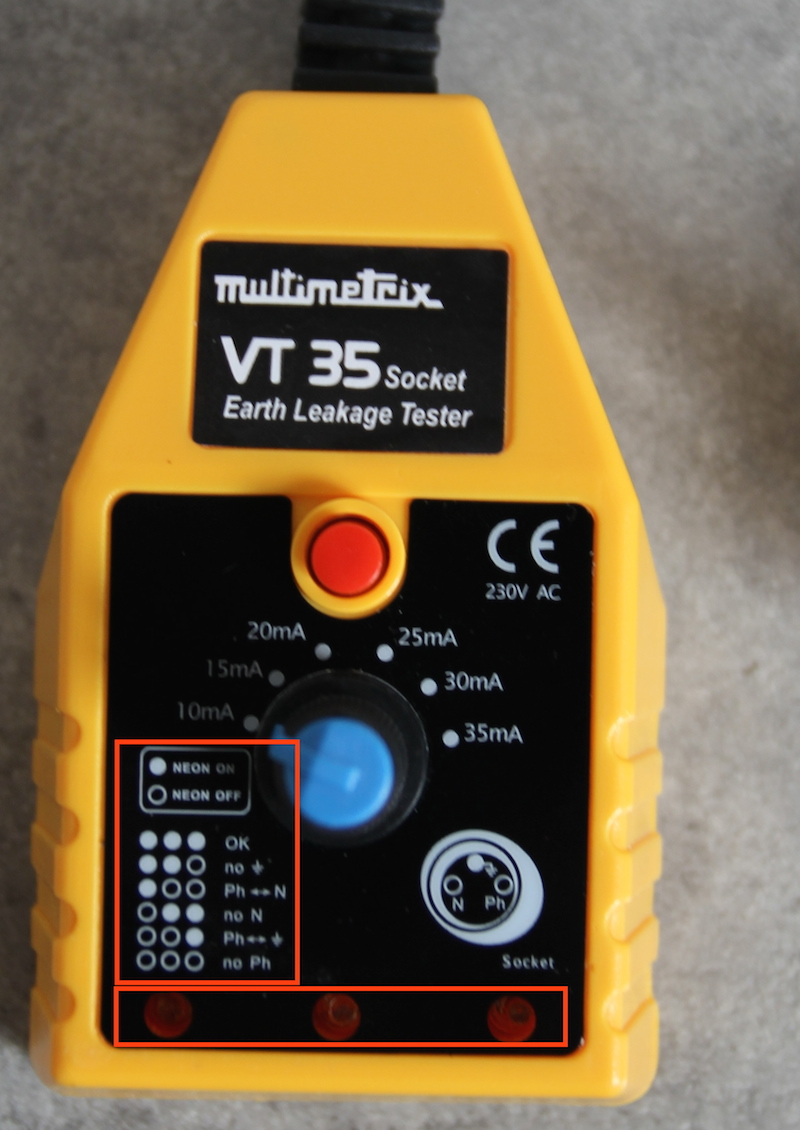

La partie en basse du multimetrix VT35 rempli la fonction de test de prise électrique

Test d’interrupteur différentiel avec le Multimetrix VT 35

La partie pour tester les interrupteurs différentiels est composée d’un molette pour la sélection du seuil de déclenchement différentiel.

Voici les différents seuils de déclenchement possibles:

  • 10mA.
  • 15mA.
  • 20mA.
  • 25mA.
  • 30mA.
  • 35mA.

Pour effectuer un test d’interrupteur différentiel avec le multimetrix VT 35, il faut démarrer au seuil le plus bas afin de savoir à partir de quel moment le différentiel déclenche.

Une fois le calibre sélectionné, il faut appuyer sur le bouton rouge du VT35 pour déclencher le test.

multimetrix vt 35

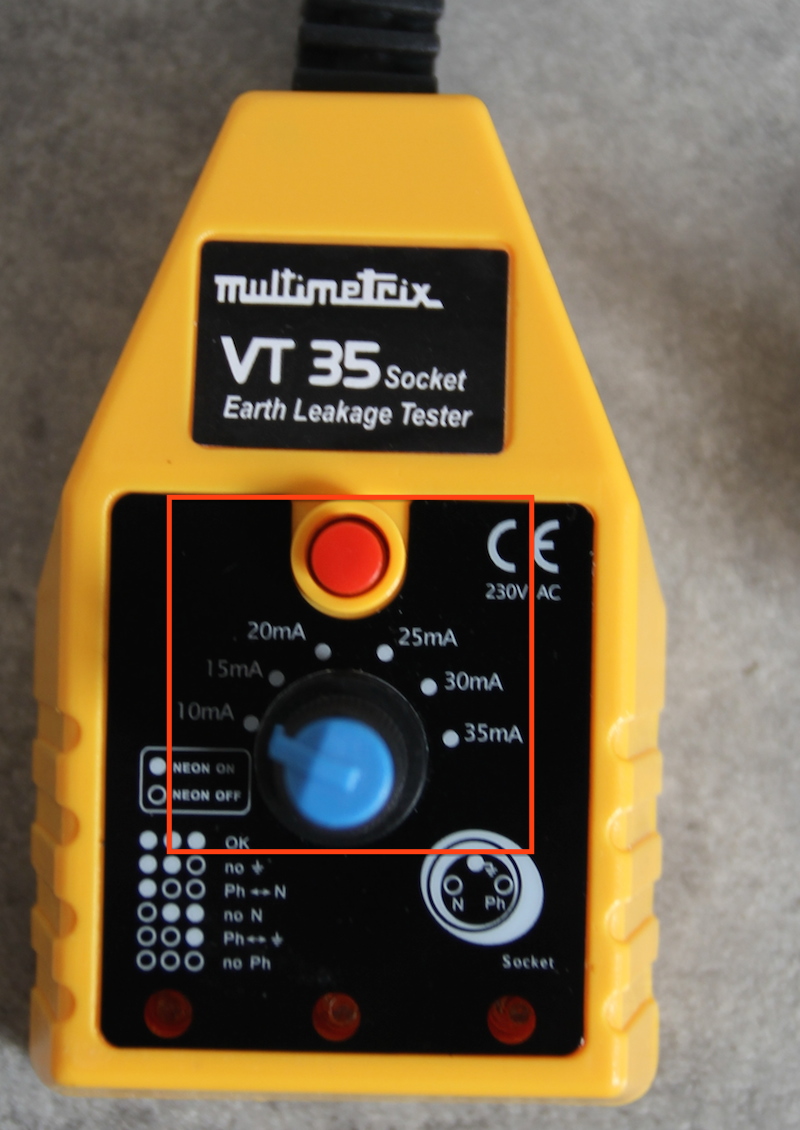

La partie haute avec la molette de sélection pour le courant de fuite permet de tester les interrupteurs différentiels

Test du Multimetrix VT 35:

Le test du Multimetrix VT35 que j’ai réalisé est assez simple et en relation avec les questions les plus courantes.

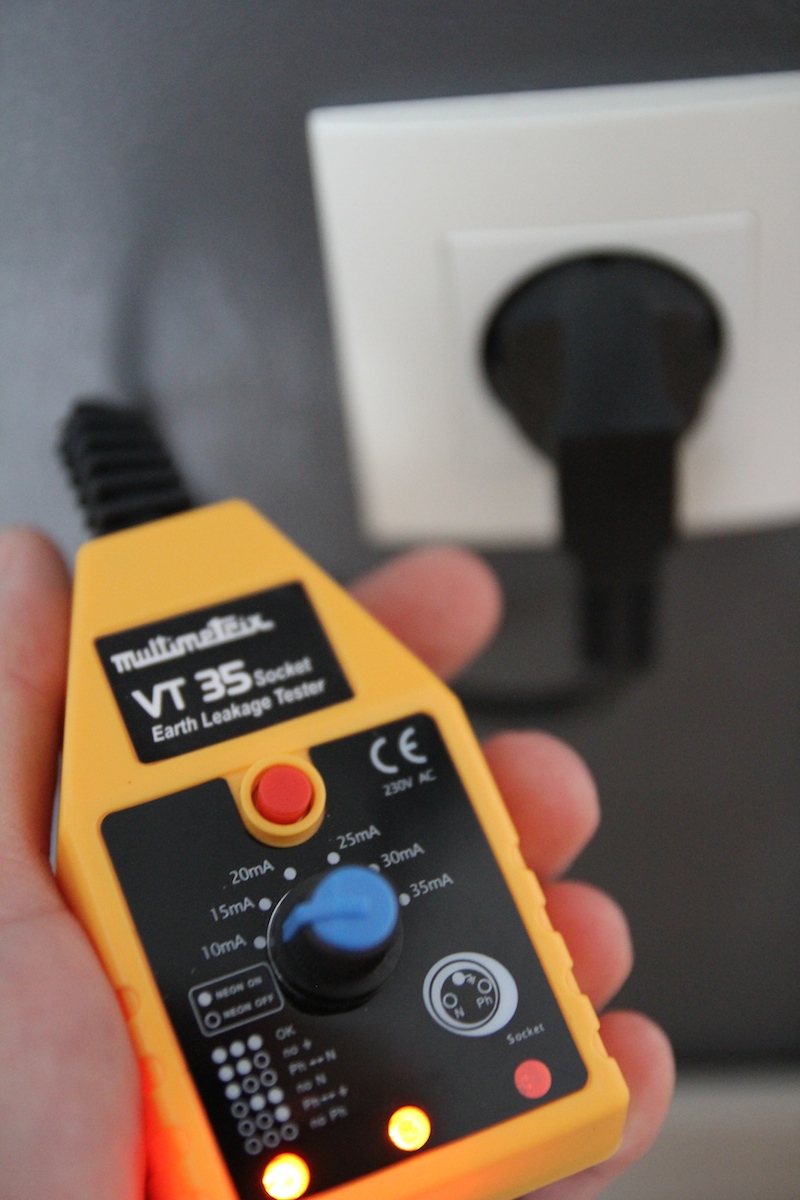

Prise électrique avec ou sans Terre:

Test d'une prise électrique avec le multimetrix vt 35
Cette prise électrique possède une fiche de terre mais qui n’est pas reliée

Sur la photo ci dessus, on voit que la fiche de terre de la prise électrique n’est pas reliée.

Pour la lecture, il faut se fier à l’abaque qui est sur le multimetrix. Les deux voyants en bas à gauche sont allumés, ce qui correspond sur l’appareil à l’absence de terre.

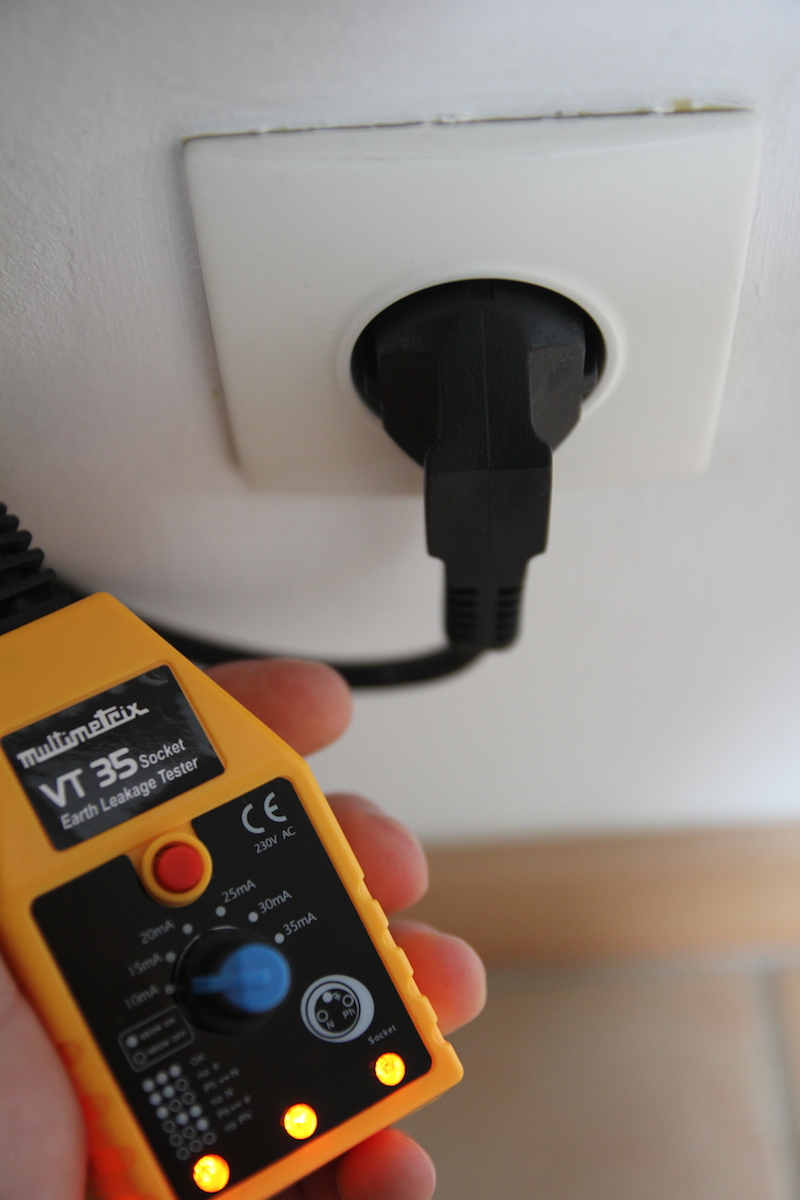

Position de la phase et du neutre sur la prise électrique:

Test ordre phase neutre prise électrique avec le Multimetrix VT 35
Le Multimetrix VT 35 indique les trois bornes de la prise électrique sont connectées et dans le bon ordre pour la phase et le neutre

Cette prise au contraire possède bien les trois fils connectés ainsi que la terre: Les trois voyants du Multimetrix VT 35 sont allumés.

Test d’un interrupteur différentiel 30mA:

Je n’ai pas pris de photo concernant le test de différentiel, mais voici comment j’ai procédé:

  • J’ai branché l’appareil dans une prise électrique correcte et alimentée (trois voyant allumés).
  • Le calibre est réglé sur 10mA et j’ai appuyé sur le bouton rouge: pas de déclenchement.
  • J’ai positionné sur le calibre 15mA puis j’ai appuyé sur le bouton rouge: déclenchement de l’interrupteur différentiel.

Mon interrupteur différentiel déclenche donc entre 10 et 15mA. C’est en dessous du seuil de 30mA, seuil limite à ne pas atteindre.

Comment fonctionne la partie test de différentiel du multimetrix VT35?

La partie test de différentiel créé simplement un défaut de courant qui est transmis vers la terre.

Comme on peut le voir sur le schéma ci dessous issu de la notice du multimetrix VT 35, la borne de phase de l’appareil est reliée à une résistance elle même reliée au poussoir rouge.

La seconde borne du bouton poussoir est reliée à la fiche de terre.

Au moment de l’appui sur le poussoir rouge, le courant circule entre la phase et la terre. Il y a alors une fuite de courant à la terre et le seuil de cette fuite fait déclencher ou pas l’interrupteur différentiel.

Multimetrix VT 35
Fonctionnement de l’appareil pour créer un courant de défaut à la terre

Attention cependant si vous avez une inversion phase neutre sur la prise électrique, le VT35 ne fonctionnera pas au moment du test du différentiel.

Achat du Multimetrix VT 35:

Le prix du Multimetrix VT 35 est disponible entre 25 et 30 euros, que ce soit sur internet ou en magasin.

Voici quelques liens:

Conclusion:

Je pense que le Multimetrix VT 35 ravira un bon nombre de personnes qui rénovent leur installation électrique ou qui font une installation électrique neuve.

En effet, compte tenu du nombre de fois ou on m’a posé les trois questions suivantes:

      1. Comment savoir si mon interrupteur différentiel fonctionne bien.
      2. Comment savoir si ma prise de terre est bien câblée.
      3. Est ce que ma prise électrique possède une Terre.

alors je pense que le besoin est réel et peut être assouvi avec un appareil sans dépenser des sommes astronomiques.
