ERP de 5e catégorie : les règles électriques à connaître et les pièges classiques

Le message est arrivé après un week-end de recherches infructueuses. Son auteur, un lecteur qui aménage seul le cabinet de réflexologie de son épouse dans le Sud-Ouest, n’avait trouvé nulle part de réponse claire. Son tableau était posé et câblé, son plan de tableau et son plan architectural terminés. Il bloquait sur le plan unifilaire, pour deux appareils que les schémas de maison individuelle ne montrent jamais : le parafoudre, obligatoire dans son département, et les deux blocs autonomes d’éclairage de sécurité qu’il avait installés, puisque le cabinet est un établissement recevant du public de 5^e catégorie.

Sa question est plus fréquente qu’on ne le croit. Kinésithérapeutes, ostéopathes, esthéticiennes, petits commerçants : beaucoup de professionnels transforment une pièce, un garage ou un rez-de-chaussée en local qui accueille des clients, et beaucoup en confient l’électricité à un proche bricoleur. La méthode reste celle d’une maison. Mais quelques règles changent, et ce sont justement celles que l’on ne trouve pas dans les guides grand public.

Quels textes s’appliquent à un local qui reçoit du public

Le premier réflexe, raisonner comme pour un logement, est aussi le premier piège. La NF C 15-100 contient un chapitre entier consacré aux locaux d’habitation : nombre minimal de prises par pièce, circuits spécialisés, gaine technique de logement. Ces exigences-là ne visent que les logements. Un cabinet, une boutique ou un bureau relèvent des règles générales de la norme, qui fixent la protection des personnes, le choix des protections, les sections de câbles et la protection contre les surtensions.

S’y ajoute le règlement de sécurité contre l’incendie des établissements recevant du public. Pour les petits établissements, ceux de 5^e catégorie, ce sont les articles « PE » de l’arrêté du 22 juin 1990 qui s’appliquent. Ils renvoient ponctuellement aux articles du règlement général, notamment l’article EC 12 pour les blocs autonomes.

Troisième texte, plus discret : l’arrêté du 20 avril 2017 sur l’accessibilité des ERP. Il impose que les dispositifs de commande mis à la disposition du public, comme l’interrupteur de la salle d’attente ou celui des toilettes, se trouvent entre 0,90 m et 1,30 m du sol.

Le parafoudre : en tête de tableau, jamais derrière un 30 mA

Longtemps, l’obligation de poser un parafoudre dépendait surtout du département, de sa densité de foudroiement et du type de ligne qui alimente le bâtiment. Notre article sur l’obligation du parafoudre détaille ces critères. L’édition 2024 de la NF C 15-100, obligatoire depuis le 1^er septembre 2025, a élargi la liste : un parafoudre principal est désormais exigé dans les bâtiments qui reçoivent du public, les locaux commerciaux, les établissements de santé et plusieurs autres catégories de bâtiments tertiaires. Dans un cabinet ouvert à la clientèle, la question ne se pose plus.

Sa place ne se discute pas davantage. Le parafoudre se raccorde juste après le disjoncteur de branchement, sur une branche à part, avant les interrupteurs différentiels 30 mA. Le disjoncteur de branchement d’un abonné en monophasé porte en général une protection différentielle de 500 mA de type S, retardée, qui supporte le courant écoulé par le parafoudre sans déclencher. Un différentiel 30 mA classique, lui, risquerait de déclencher à chaque orage, ou pire, d’être abîmé par la décharge, ce qui laisserait le parafoudre hors service.

Le parafoudre est toujours protégé par un disjoncteur de déconnexion, dont le fabricant donne le calibre dans sa notice. Certains modèles l’intègrent dans le même boîtier.

Reste le câblage, et c’est là que se joue l’efficacité de l’appareil. La longueur totale des conducteurs, de la prise sur l’arrivée jusqu’au disjoncteur de déconnexion, puis au parafoudre, puis à la barrette de terre du tableau, ne doit pas dépasser 50 cm. Au-delà, l’inductance des fils ajoute sa propre surtension à celle que le parafoudre laisse passer. Côté terre, on retient une section de 6 mm² cuivre au minimum pour un parafoudre de type 2. Le montage pas à pas, photos à l’appui, se trouve dans notre guide de branchement du parafoudre.

Pour un tableau de cabinet ou de boutique, le modèle courant est un parafoudre de type 2. Deux valeurs figurent sur sa face avant : Up, le niveau de protection, qui ne doit pas dépasser 2,5 kV, et In, le courant nominal de décharge, qui doit atteindre au moins 5 kA. Un type 1 n’est requis que si le bâtiment porte un paratonnerre, un cas que nous expliquons dans l’article parafoudre ou paratonnerre.

Les BAES : pas de circuit à eux

Tous les petits ERP ne sont pas tenus d’avoir un éclairage de sécurité. L’article PE 24 l’exige pour les escaliers et les circulations de plus de 10 m de long ou au cheminement compliqué, et pour les salles de plus de 100 m². Beaucoup de cabinets en posent malgré tout un ou deux, par prudence. Dès qu’il y en a, ils doivent respecter l’article EC 12, auquel le PE 24 renvoie.

La règle qui surprend le plus concerne leur alimentation. On imagine volontiers un circuit dédié, avec son propre disjoncteur, comme pour un appareil de sécurité. C’est l’inverse. Le texte veut que le BAES soit alimenté par une dérivation prise en aval du dispositif de protection et en amont du dispositif de commande de l’éclairage normal du local où il se trouve. Autrement dit, sur le circuit d’éclairage de la pièce, après son disjoncteur, avant son interrupteur.

La logique tient en une phrase : le bloc doit s’allumer quand l’éclairage de la pièce tombe en panne. S’il avait son propre circuit, un défaut sur l’éclairage de la salle d’attente laisserait les visiteurs dans le noir, BAES éteint, puisque sa propre alimentation serait intacte.

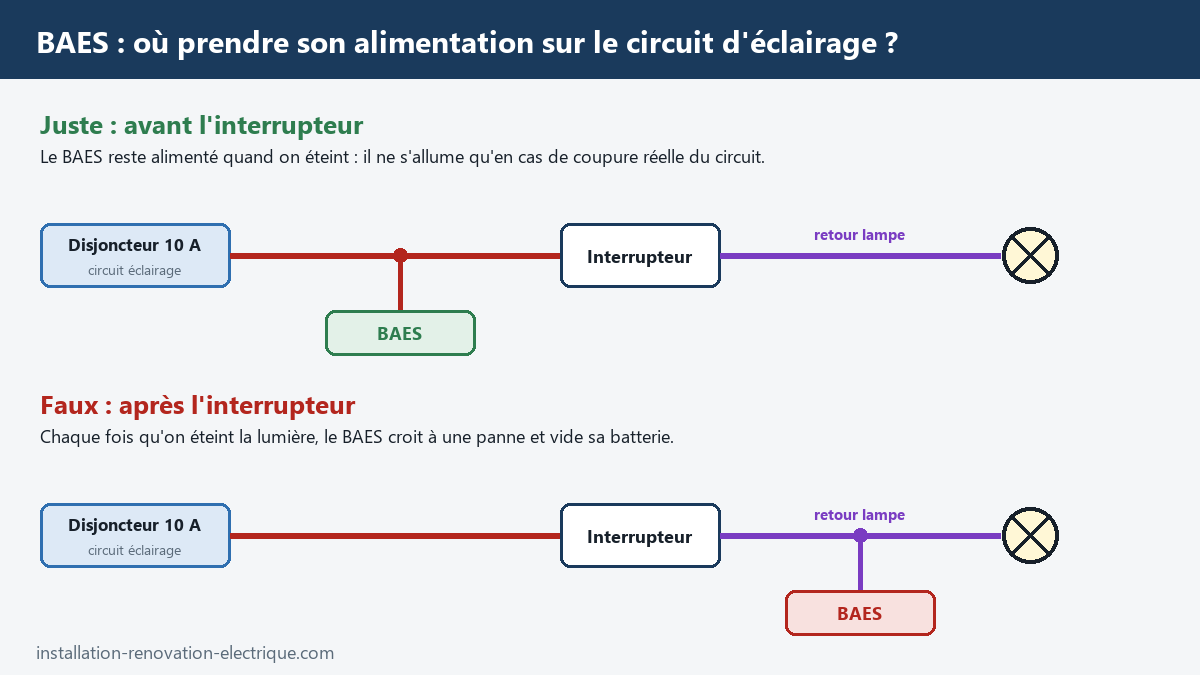

L’erreur inverse existe aussi : piquer le BAES sur le retour lampe, après l’interrupteur. Chaque fois que l’on éteint la lumière, le bloc croit à une coupure, s’allume et puise dans sa batterie.

Trois autres exigences de l’EC 12 passent souvent inaperçues. L’installation doit comporter un dispositif de mise à l’état de repos centralisé, la télécommande, placé près de l’organe de commande générale : sans elle, les blocs se déchargent chaque soir si l’on coupe le courant en fermant le cabinet. Les conducteurs d’alimentation et de télécommande doivent être classés Cca-s2,d2,a2, un classement de réaction au feu imprimé sur la gaine ou l’emballage du câble. Enfin, les blocs doivent être conformes aux normes de leur catégorie, ce que garantit la marque NF AEAS. Pour une installation neuve, mieux vaut choisir des blocs à test automatique, dits SATI, qui vérifient seuls leur lampe et leur batterie. Le câblage de la télécommande et le choix des blocs sont décrits dans notre dossier complet sur les BAES.

Ce qu’il faut dessiner sur le plan unifilaire

C’est ici que notre lecteur butait, et on le comprend : la plupart des exemples de plans montrent une maison, sans parafoudre ni éclairage de sécurité. Le principe ne change pourtant pas. Le plan unifilaire représente chaque appareil du tableau et chaque circuit sur un seul trait, du disjoncteur de branchement jusqu’aux points d’utilisation.

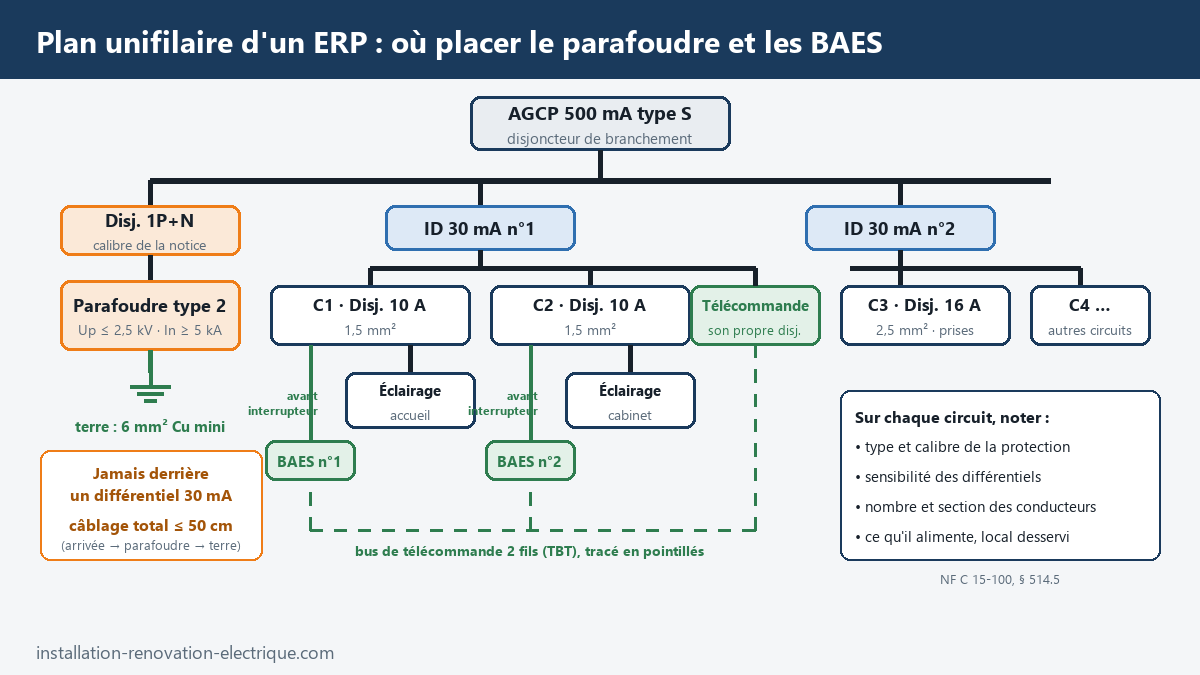

Le parafoudre se dessine juste sous le disjoncteur de branchement, sur sa propre branche : son disjoncteur de déconnexion, puis le parafoudre, puis le symbole de terre. On note à côté son type, sa valeur Up et sa valeur In. Les BAES, eux, apparaissent sur la ligne de chaque circuit d’éclairage, avec la mention « BAES » et un numéro. On reporte le même numéro sur le plan architectural, au-dessus de l’issue que le bloc signale : le contrôleur fait ainsi le lien d’un coup d’œil entre les deux documents. La télécommande figure près du tableau, et sa liaison vers les blocs se trace en pointillés, puisqu’il s’agit d’un bus en très basse tension et non d’un conducteur 230 V.

Pour le reste, la NF C 15-100 fixe au § 514.5 ce que le schéma doit indiquer pour chaque circuit : la nature et le type de la protection, son calibre et, pour un différentiel, sa sensibilité, le nombre et la section des conducteurs, ce que le circuit alimente et le local desservi. Si vous hésitez sur un dessin, notre page sur les symboles électriques normalisés donne ceux du parafoudre et des appareils de tableau.

Le contrôle : une attestation verte, et pas de visite du Consuel

Dernière surprise pour qui a déjà fait passer le Consuel dans une maison. Pour un logement neuf câblé par un particulier, on remplit une attestation jaune et un contrôleur du Consuel vient sur place. Pour un ERP, l’attestation est verte, et le Consuel ne se déplace pas : il vise l’attestation sur la base du rapport établi par un organisme de contrôle. Ce sont donc les techniciens d’un bureau de contrôle qui liront votre plan unifilaire, ouvriront votre tableau et mesureront votre prise de terre.

Mieux vaut les appeler avant d’avoir refermé les cloisons. Un contrôleur consulté tôt signale un parafoudre mal placé ou un BAES sur le mauvais fil tant qu’on peut encore les déplacer sans casser. Pour préparer la visite, la fiche d’auto-contrôle et la liste des motifs de refus les plus fréquents restent valables : les erreurs de tableau sont les mêmes qu’à la maison. Le fonctionnement général des attestations est détaillé dans notre article sur le Consuel.

Récapitulatif : la règle, le piège, le texte

Pour notre lecteur, il reste deux branches à ajouter sur le plan et un bureau de contrôle à appeler. Le plus dur, le tableau, est déjà fait.
