Chauffe-eau triphasé : couplage 400 V ou 230 V, protection et heures creuses

Qu’est-ce qu’un chauffe-eau triphasé ?

C’est un ballon à accumulation dont l’élément chauffant est fait de trois résistances identiques au lieu d’une. Les options lues chez Atlantic et Thermor visent surtout les capacités de 150 litres et plus. Deux familles existent :

• Les « tous courants », dont le couplage se modifie sur place. Atlantic cite son Chaufféo vertical sur socle de 300 litres. Chez De Dietrich, les modèles TC sont livrés en triphasé 400 V et commutables en monophasé 230 V.
• Les monophasés transformables par un kit. Thermor prévoit une carte Facilitri pour le Duralis à partir de 150 litres et un kit pour certains Stéatis ; Atlantic un kit pour des Zénéo et des Chaufféo Plus, non fourni et à demander à un installateur ; De Dietrich remplace la platine monophasée par un kit 400 V.

Un modèle absent de ces listes ne se transforme pas : Atlantic écrit que seuls certains acceptent le kit. Et Thermor ne prévoit pas ses chauffe-eau thermodynamiques en triphasé.

Triphasé ou monophasé : qu’est-ce que ça change ?

Ni la puissance ni le temps de chauffe : sur la notice ACV, le ST 150 de 2 400 W chauffe en 3 h 10 dans les deux versions. Ce qui change, c’est le courant, réparti sur trois fils : I = P / (1,732 × 400) en triphasé, soit P / 693, et I = P / 230 en monophasé.

En triphasé, la puissance souscrite se partage entre les phases : le guide SéQuélec publié par Enedis règle le disjoncteur de branchement à 10 A par phase pour 6 kVA, 15 A pour 9 kVA, 20 A pour 12 kVA. Un ballon monophasé de 3 000 W prend 13 A sur une seule phase, presque toute celle d’un abonnement de 9 kVA. En triphasé, il prend 4,3 A sur chacune. Si une phase est déjà chargée chez vous, voyez le déséquilibre des phases.

Étoile, triangle, parallèle : que montre la plaque à bornes ?

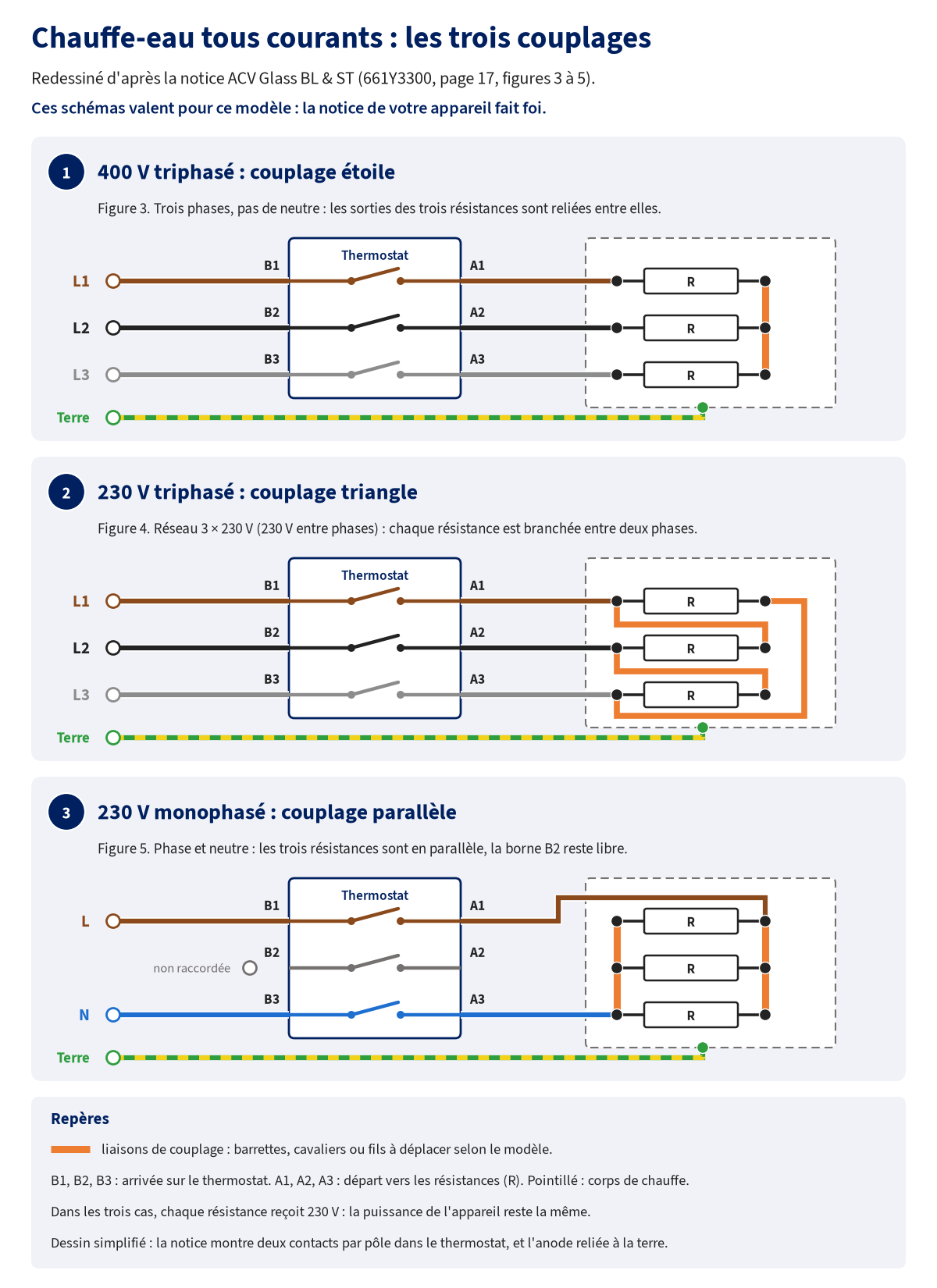

La plaque à bornes est le bornier placé sous le capot, où arrivent le câble et les fils des résistances ; le couplage, la façon dont elles y sont reliées. Voici les trois schémas d’une notice qui les donne tous : celle des ACV Glass BL et ST, dont des modèles de 150 à 300 litres se raccordent en 230 V mono ou en 400 V tri.

En 400 V, l’étoile se raccorde sur trois phases et la terre, sans neutre. Dans les trois cas, chaque résistance reçoit 230 V (en étoile : 400 / 1,732 = 231 V), d’où une puissance inchangée. Le triangle répond aux réseaux 3 × 230 V, où l’on mesure 230 V entre deux phases. Pour la France, Atlantic ne cite que le 230 V monophasé et le 400 V triphasé : c’est alors l’étoile qui vous concerne. La tension du réseau se confirme avec l’électricien.

Ces schémas ne valent que pour ce modèle : seule la notice de votre appareil fait foi. La notice De Dietrich confirme le principe sur ses CEB tous courants : trois phases et la terre en 400 V, phase et neutre en 230 V. Elle diffère sur le reste : pas de couplage triangle, un passage en monophasé par déplacement de fils noirs et non de barrettes, et des dessins où les phases arrivent du côté repéré A1, A2, A3, quand ACV les place sur B1, B2, B3. Un repère lu sur une notice ne se transpose pas à un autre appareil.

Peut-on passer un chauffe-eau du triphasé au monophasé ?

Oui si c’est un « tous courants » : sa notice donne les deux couplages. Pour un appareil équipé d’un kit triphasé, la réponse est dans la notice du kit ou au service après-vente.

Le circuit change aussi. En monophasé, le même ballon appelle trois fois plus de courant sur le conducteur de phase (1,732 × 400 / 230), et il lui faut un neutre. Pour 3 000 W, on passe de 4,3 A à 13 A ; pour 5 000 W, de 7,2 A à 21,7 A, au-delà des 20 A que le guide Hager donne comme maximum pour un circuit chauffe-eau. Câble, disjoncteur et contacteur sont à recalculer.

C’est un travail d’électricien : la notice ACV réserve déjà le simple raccordement à un « électricien agréé ».

• Ce qu’il fait. Il travaille hors tension, après vérification d’absence de tension, suit le schéma de la notice (qui dit aussi s’il faut vidanger), adapte le circuit au nouveau courant et contrôle le couplage avant de refermer le capot.
• Ce que vous vérifiez. La notice du modèle exact est sur place, elle porte la mention « tous courants » ou « 230 V mono / 400 V tri », et le devis parle du câble, du disjoncteur et du contacteur.

Un couplage ne s’essaie pas : il se contrôle hors tension. Deux calculs de principe, pour trois résistances identiques de valeur fixe, disent pourquoi. Laissées en triangle sur un réseau 400 V, elles recevraient 400 V au lieu de 230 V : puissance théorique multipliée par trois, environ 9 000 W pour un appareil de 3 000 W, que ni l’élément chauffant ni le circuit ne sont prévus pour supporter. À l’inverse, une phase absente sur une étoile sans neutre laisserait deux résistances en série sous 400 V, soit la moitié de la puissance : une eau moins chaude peut être le seul signe, car le courant baisse et la protection peut ne pas réagir.

Quelle protection et quelle section de câble ?

Trois choses à ne pas confondre : la notice d’un modèle, le guide de la norme, et ce que l’électricien détermine sur place.

Le guide Hager écrit sa ligne pour les circuits d’un logement, sans distinguer le triphasé. La notice Thermor demande aussi 4 × 2,5 mm² en triphasé, et De Dietrich 4 mm² sur son 500 litres.

• Le disjoncteur est tripolaire : il coupe les trois phases d’un geste. Trois disjoncteurs séparés sont à refuser, car si un seul saute, l’appareil reste sous tension. Son calibre ne dépasse jamais ce que le câble admet.
• Le différentiel. Les notices Thermor et De Dietrich demandent une coupure omnipolaire et une protection différentielle 30 mA : dans un tableau triphasé avec neutre, un interrupteur différentiel tétrapolaire.

Si la notice de votre modèle demande un neutre, il se coupe avec les phases : le choix entre 3P, 3P+N et 4P est détaillé dans notre guide du disjoncteur triphasé.

Quel contacteur heures creuses en triphasé ?

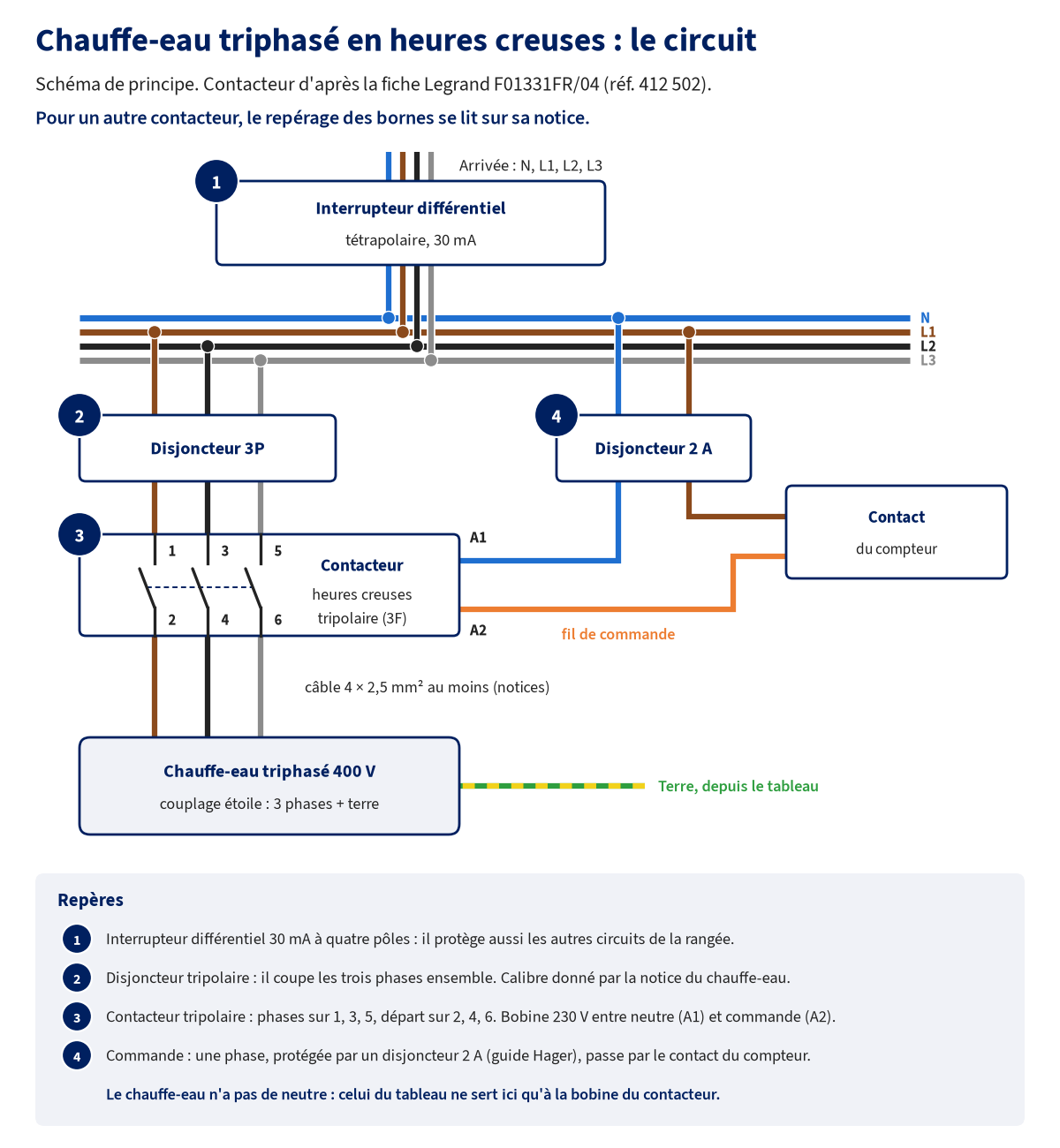

Un contacteur tripolaire, à trois contacts à fermeture. La fiche Legrand du 412 502 le dessine sur un chauffe-eau triphasé : 25 A, 400 V, deux modules, les phases sur les bornes 1, 3, 5 et le départ sur 2, 4, 6.

La bobine reste en 230 V. Le chauffe-eau n’a pas de neutre, mais le contacteur en demande un pour elle : sur le dessin de cette fiche, le neutre arrive sur A1 et le fil de commande, venu du contact du compteur, sur A2. Ce repérage est celui du 412 502 ; pour un autre contacteur, on suit sa notice. La fiche demande un disjoncteur sur le circuit de commande ; le guide Hager donne 2 A pour un asservissement tarifaire.

Pour le reste, voyez le guide du contacteur jour/nuit. Sans heures creuses, une horloge commande la même bobine : brancher une horloge sur un chauffe-eau. Notre schéma électrique du chauffe-eau est écrit pour le monophasé : le contacteur bipolaire qu’il décrit ne convient pas à un ballon alimenté par trois phases.

Avant d’ouvrir le capot : ce qui se vérifie, et qui le fait

Sous le capot, il y a 400 V entre deux bornes voisines, sur un appareil plein d’eau sous pression. Le particulier lit la plaque signalétique et la notice ; le reste est le travail de l’électricien :

1. Coupure au disjoncteur général, pas seulement à celui du chauffe-eau : le circuit de commande resterait alimenté. Tableau condamné pendant l’intervention.
2. Vérification d’absence de tension avec un vérificateur dédié, à l’arrivée du thermostat : entre les trois phases deux à deux, avec le neutre s’il y en a un, puis entre chaque conducteur et la terre.
3. Couplage conforme au réseau, comparé au schéma de la notice. L’alimentation arrive sur le bornier ou sur l’entrée du thermostat, jamais directement sur les résistances : les notices De Dietrich et Thermor l’interdisent.
4. Terre raccordée sur la borne repérée, connexions serrées.
5. Cuve pleine et capot refermé avant la remise sous tension : l’appareil est raccordé à l’eau et un robinet d’eau chaude ouvert doit couler. Thermor prévient qu’une chauffe à vide endommage l’appareil.

Trace de chauffe, fils sans repère, notice introuvable : pas de remise sous tension avant le diagnostic.

Questions fréquentes

Faut-il un neutre pour un chauffe-eau triphasé ?

Pas pour les résistances couplées en étoile sur 400 V : les notices lues demandent trois phases et la terre. Le neutre reste nécessaire au tableau pour la bobine 230 V du contacteur heures creuses.

Peut-on installer un chauffe-eau monophasé dans une maison en triphasé ?

Oui : il se branche entre une phase et le neutre, comme tout circuit 230 V. Tout son courant s’ajoute alors à une seule phase : l’électricien choisit la moins chargée.

Quel disjoncteur pour un chauffe-eau triphasé ?

Un disjoncteur tripolaire, ou à quatre pôles si un neutre va jusqu’à l’appareil, du calibre indiqué par la notice : 16 A par exemple sur celle de l’ACV Glass de 2 400 W. Le courant calculé est bien plus faible, 3,5 A par phase, mais le calibre suit la notice sans dépasser ce que le câble admet.

Sources

• ACV, notice Glass BL & ST (661Y3300 A) : caractéristiques page 10, raccordement page 15, schémas page 17.
• De Dietrich, notice Cor-Email, CEB, CES (2011), pages 12 à 17.
• Thermor, notice Blindé et Stéatis (copie hébergée par un distributeur), chauffe-eau en triphasé et branchement électrique.
• Atlantic, les avantages du chauffe-eau triphasé (mise à jour du 31 juillet 2024).
• Legrand, fiche technique F01331FR/04, contacteurs heures creuses 25 A.
• Hager, guide de la norme NF C 15-100, page 24.
• Enedis, guide SéQuélec GP 10 (septembre 2016).

Documents consultés le 8 octobre 2026. Schémas et valeurs de notice ne valent que pour les modèles nommés ; intensités et puissances sont calculées, pas relevées.
