Les liaisons équipotentielles font partie des éléments de sécurité dans l’installation électrique: Elle sont intégrées dans ce qui s’appelle la mise à la terre de l’installation électrique.

Et dans le cadre de ce raccordement, il y a un accessoire à connaitre qui permet de mettre les tuyaux métalliques à la terre, le collier de mise à la terre.

Rappel à propos des liaisons équipotentielles:

Je parle de rappel, car j’ai déjà aborder en détail les liaisons équipotentielles.

Le principe est de relier les masses métalliques de l’installation électrique à la terre afin qu’elles ne se trouvent pas à un potentiel différent de 0.

Si vous touchez une masse métallique à un potentiel différent de 0 et que vous êtes vous même en contact avec la terre qui à un potentiel de 0, le courant va chercher à rejoindre la terre via votre corps, et provoquer des dégâts.

Ces masses métalliques concernent essentiellement:

  • Les canalisations d’eau.
  • Celles de gaz.
  • Les canalisations de chauffage central.
  • Les huisseries métalliques de fenêtre.
  • Les portes métalliques et les huisseries de portes en métal.

Parmi ces masses métalliques, vous l’aurez donc compris, il y a des tuyaux (eau gaz chauffage central).

Afin de relier les tuyaux à la terre, il faut utiliser des colliers de mise à la terre.

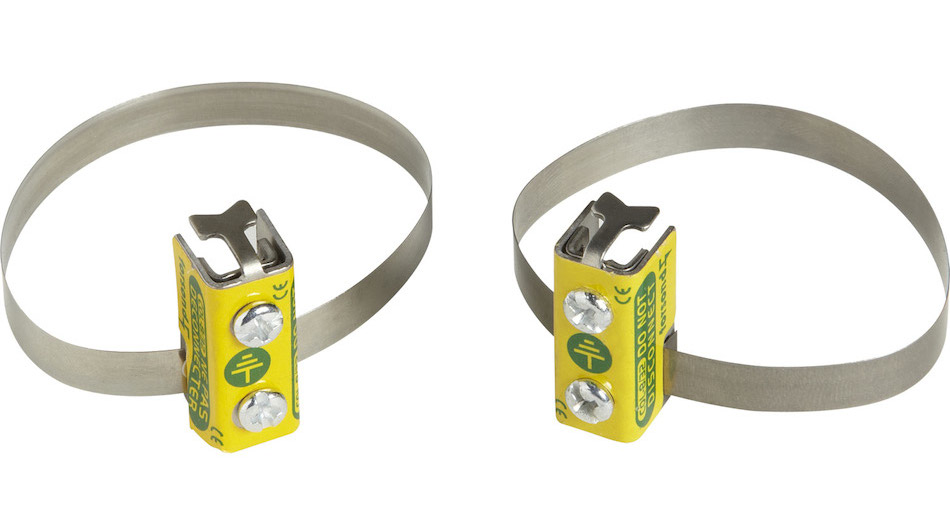

Collier de mise à la terre, le matériel:

Le collier de mise à la terre n’est pas un simple collier qui sert à faire tenir les tuyaux en cuivre le long des parois.

Il est différent en plusieurs points:

  • Le collier de mise à la terre ne possède pas de point d’arrimage pour être fixé au mur.
  • Il est équipé d’un écriteau “Ne pas déconnecter“. Cette étiquette est d’ailleurs verte et jaune pour rappeler la couleur du fil électrique de terre qui est vert-jaune obligatoirement.
  • Il est utilisé uniquement dans le cadre de la liaison équipotentielle.

Tuyauterie installation électrique mise à la terre liaison équipotentielle

Mise en oeuvre des colliers de mise à la terre:

Rien de plus simple que de mettre en place un collier de mise à la terre.

Il faut cependant veuillez à bien choisir sa taille en fonction de la tuyauterie en place.

Pour la mise en oeuvre autour du tuyau métallique:

Comme son nom l’indique, c’est comme un collier pour un animal et il fonctionne presque sur le même principe:

  • Ouvrir le collier de mise à la terre.
  • Entourer le tuyau métallique avec le collier.
  • Boucler le bout du collier.
  • Bien serrer autour du tuyau pour que le contact soit maximal et que le collier de mise à la terre ne bouge pas.

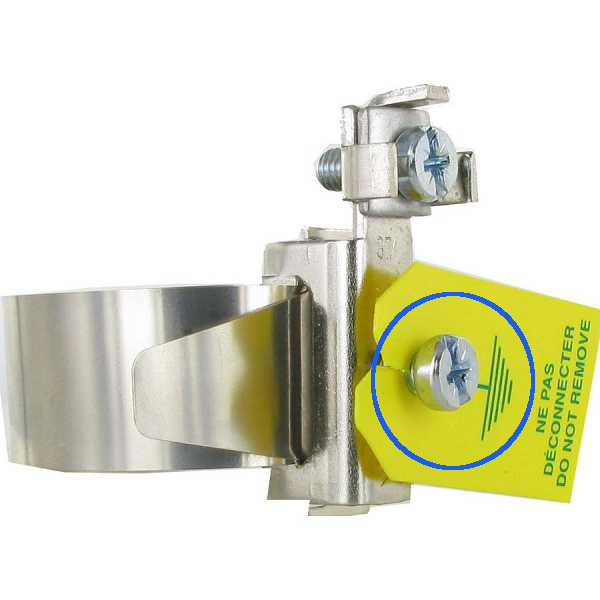

  • Serrer la vis du collier (sur l’image ci dessous au niveau de la vis ou il y a l’étiquette).

Le collier doit rester fixe et ne doit pas pouvoir bouger le long du tuyau (sinon, cela signifie que le collier n’est pas assez serré).

collier de mise à la terre

Astuce pour la mise en oeuvre de collier de mise à la terre:

Si vos tuyaux sont anciens, je vous invite à brosser l’endroit ou sera installé le collier de mise à la terre avec une brosse métallique ou avec un papier abrasif.

Il faut que le contact métallique soit bien propre afin de maximiser la connexion.

Insertion du fil de terre dans le collier de mise à la terre:

Concernant le fil de terre, ce dernier est de taille 2,5mm2 ou 6mm2 selon le type de liaison.

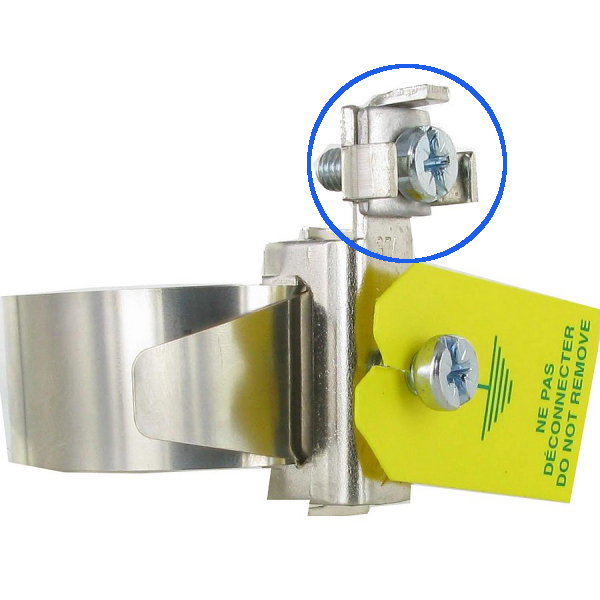

Le fil électrique doit être insérer dans la “partie haute du collier de mise à la terre”, l’endroit ou il y a la deuxième vis (comme indiqué sur l’image en dessous).

La partie carrée métallique sert à venir coincer le fil électrique de terre dans le collier.

mise à la terre des tuyaux metalliques

Astuce pour la mise en oeuvre du fil dans le collier de mise à la terre:

Pour assurer la tenue dans le temps du fil au niveau de la vis, je réalise une boucle ou un crochet pour que le fil soit bien serré autour la vis et plaqué par la partie carrée.

Prix et achat de collier pour le fil électrique de terre:

Un collier pour mettre les tuyauteries métalliques à la terre coute aux alentours des 4 euros TTC en lot de 10 comme par exemple ici chez Domomat.

Vous pouvez aussi le trouver à l’unité ici chez ManoMano avec la marque Bizline.
