Fort à parier que vous connaissez la pince à sertir pour les cosses électriques, mais peut être moins sont homologue pour le courant faible: la pince à sertir RJ45, qui sert, comme son nom l’indique, à réaliser le sertissage des prises de communication. Je vais donc vous présenter cet outil et un modèle en particulier, la pince à sertir RJ45 Knipex 975112.

Pourquoi sertir un RJ45?

Si on parle plutôt de cablage de prise de communication, le sertissage de prises RJ45 reste peut être un mystère pour certains.

En réalité, ce sertissage intervient pour la réalisation de prise RJ45 dite mâle.

comment brancher une prise rj45 male

Prise RJ45 male à sertir

A quel endroit?

Essentiellement dans un baie de brassage (voir la définition ici): c’est l’endroit ou sont réunis toutes les arrivées et départs des réseaux de téléphonie et informatique. Cette baie de brassage est présente en électricité tertiaire, dans les bureaux ou les usines.

Qu’est ce qu’une Fiche Western pour RJ45?

Les plus attentifs auront vu que j’ai fait référence à un terme « fiche western » dans le titre de l’article. Aucune nostalgie vis à vis de Bud Spencer et Terence Hill.

sertir prise rj45 fiche western

Les deux acteurs des célèbres westerns spaghettis seraient ils à l’origine du nom de la fiche western?

Je vous avoue que j’ai du chercher une peu, mais il s’agit plutôt une référence à une société à l’origine du téléphone, la Western Electric Company.

Peut être que je me plante complètement, mais je n’ai pas trouvé d’autre raison sur cette appellation de fiche western.

Cette aparté étant faite sur le western et les cowboys, revenons en à nos moutons.

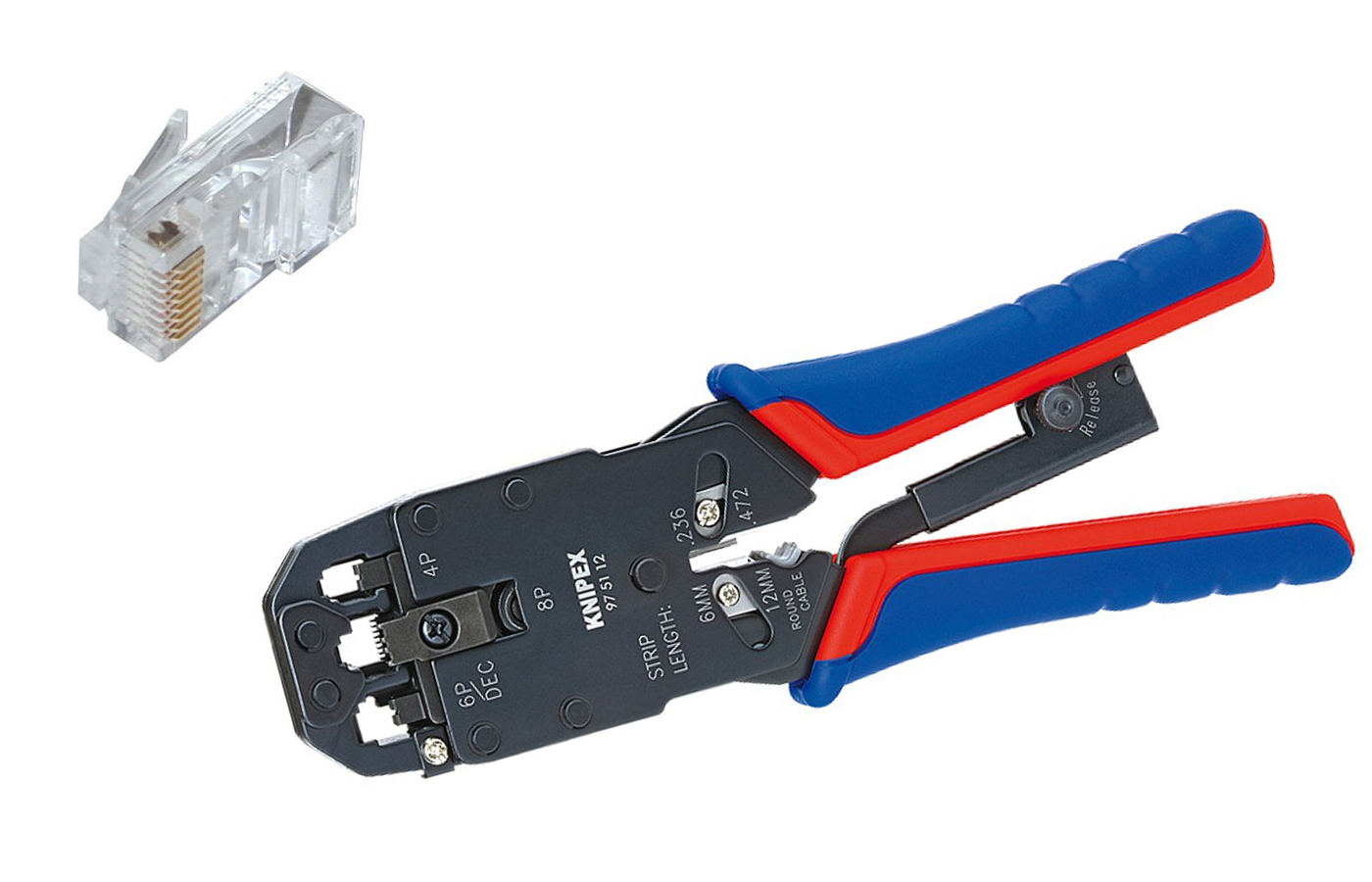

La pince a sertir RJ45 Knipex 975112:

Spécifications Knipex de la pince a sertir RJ45:

  • Référence: 97 51 12.
  • Poignées: gaines bi-matière.
  • Capacité de cablage:
    • RJ10 4 pôles (largeur 7,65mm).
    • RJ11/12 6 pôles (largeur 9,65mm).
    • RJ45 8 pôles (largeur 11,68mm).
  • Nombre de position de sertissage: 3.
  • Fonction de coupe et de dénudage pour câbles plats et câbles ronds.
  • Longueur: 200mm.
  • Poids: 533g.
sertir RJ45

Pince Knipex 97512 côté pile

cablage fiche RJ45 pince sertir knipex 975112

Pince Knipex 97512 côté face

Prise en main de la pince à sertir les RJ Knipex:

C’est un outil assez lourd que propose Knipex avec ce modèle de pince à sertir. La raison? Une qualité de fabrication propre à la marque en acier électrique chrome vanadium, trempé à l’huile (acier moins fragile).

Malgré le poids, c’est un outil bien équilibré avec une bonne tenue en main. La poignée bi matière procure une bonne prise en main avec une surface antidérapante.

sertir RJ45

La pince Knipex 975112 est bien équilibrée avec une bonne prise en main

Côté utilisation au sens strict du terme, la pince est conçue avec un système permettant d’amplifier la force via un système de démultiplication. L’idée, c’est de rendre le travail plus efficace et moins fatiguant (de la même façon que le coupe cable électrique de la même marque).

Cette démultiplication de force peut paraître accessoire pour une personne qui va câbler quelques RJ45 dans un logement, mais très pratique pour un électricien qui sertira des RJ45 plus régulièrement, voir même indispensable lorsqu’il s’agit de câbler une baie de brassage entière.

cablage prise RJ45 sertir male

Dans le cas de cablage RJ45 de baies informatiques entière, l’outil à sertir Knipex est indispensable

La pince est équipée d’un système de blocage qui permet de la stocker dans la caisse à outils sans qu’elle prenne trop de place.

Sertissage RJ45, mais pas seulement:

RJ10 et RJ11/12:

je présente cette pince knipex comme une pince à sertir RJ45, mais c’est elle est en mesure comme je l’ai indiqué dans les caractéristiques constructeur de sertir les fiches RJ10 et RJ11/12.

sertir RJ45

3 logements pour sertir les cosses 4P P ou encore 8P (RJ45)

Bien que ces formats ne soient plus trop utilisés, on les retrouvent parfois sur certaines installations téléphoniques. La présence de ces deux « slots » pour sertir les prises RJ10 RJ11 et RJ12 est intéressant pour éviter la multiplication des outils.

Le format RJ45 est devenu de plus en plus présent et c’est cette fonctionnalité qui servira le plus sur cette pince à sertir.

Fonction de coupe et de dénudage de cable:

La pince Knipex est équipée d’une fonctionnalité pratique située juste au dessus du manche, qui permet de sectionner et de dénuder les câbles à sertir. Cables plats ou cables ronds peuvent être sectionnés grâce à deux lames qui s’actionnent avec la pince.

cablage RJ45 pince à sertir

Pince à sertir les ficher RJ45 Knipex 975112

Test: Sertir une prise RJ45 avec la pince Knipex 97 51 12:

Le standard étant le RJ45, je vous propose une démonstration de cette pince à sertir sur une prise RJ45.

Le fiche RJ45 utilisée est la référence Legrand 051703 (ce modèle exactement):

sertir RJ45

Embout de cable RJ45 male

Je me sers dans un premier temps de la partie pour couper et dénuder le cable. La pince à sertir est équipée d’un emplacement spécifique pour réaliser cette tâche (inscription « round cable » sur la pince).

sertir prise rj45

La pince à sertir Knipex est équipée d’une partie pour dénuder les câbles

La résultat est efficace, avec une coupure nette, sans abimer les fils du câble de communication.

Il faut ensuite dénuder ces fils et les insérer dans la prise mâle RJ45.

Viens ensuite la partie sertissage. Pour sertir une prise RJ45, c’est le slot 8P de la pince knipex qu’il faut utiliser:

sertir RJ45

Le logement pour le sertissage est composée de deux partie pour tenir la fiche RJ45 et pour sertir les fils aux connexions

La pince est bien étudiée, puisque ce sont deux parties qui agissent sur la prise RJ45:

  1. Une première partie qui vient bloquer le connecteur.
  2. La seconde qui vient sertir les connexions de la prise RJ45 sur les fils.
pince sertir RJ45

La fiche est insérée dans la pince Knipex et prête sertir

Ou acheter cette pince a sertir RJ45:

Cette prince à sertir est disponible chez plusieurs vendeurs en lignes:

Le prix? Aux alentours de 100/120 euros.

Conclusion:

La pince à sertir RJ45 est un outil qui servira aux électriciens plutôt orientés courant faible. Cette pince Knipex référence 975211 est un investissement pour les pros du secteur et une valeur sûre dans la durée. Aucun de mes outils knipex ne m’a fait défaut jusqu’à présent.

Si vous êtes à la recherche d’un modèle robuste précis et fiable, je vous conseille vivement cette pince à sertir rj45 Knipex.
