Resi9 de Schneider Electric: Le tableau électrique pensé pour les électriciens
L’installation électrique est régit par la norme NFC 15-100, qui reste relativement figée (seulement des amendements après plusieurs années). Rien de nouveau à se mettre sous la dent de ce côté.
Par contre au niveau du matériel électrique, c’est une autre paire de manche: les constructeurs rivalisent de nouveautés très régulièrement.
Et c’est une de ces nouveautés que je vais vous présenter, avec le nouveau tableau électrique Resi9 de Schneider Electric.
Resi9 de Schneider Electric, c’est quoi?
Je vous propose de faire un tour de la solution en vous donnant dans un premier temps une sélection des données du constructeur (Mon avis personnel viendra dans les chapitres suivants).
Resi9, c’est la nouvelle gamme de tableau électrique résidentiel proposée par Schneider.
Une gamme nouvelle accompagnée d’une communication plutôt sympa, qui change de ce qui se fait actuellement dans le domaine de l’électricité, avec bien souvent des vidéos assez « planplan ».
Si le chien avec la jolie Robe n’est pas inclus dans l’offre Resi9, voici les nouveautés que Schneider Electric propose:
Un confort d’installation:
L’électricien est au coeur de la stratégie des produits Resi9, avec des nouveautés qui permettent de rendre plus agréable le cablage du tableau électrique:
- Un disjoncteur qui s’installe d’une main avec le système de répartition XE de Schneider Electric.
- Plus de facilité de cablage à l’intérieur du tableau avec des rails déclipsables.
- La fixation aisée du châssis sur la GTL.
Un tableau électrique connecté:
Dans la vidéo, on peut voir que le tableau électrique est connecté au client: Une coupure d’électricité et le propriétaire est averti.
C’est un service appréciable lorsque les personnes sont parties en congés.
Avec la solution Wiser ce n’est plus un simple tableau électrique, mais avant tout un tableau connecté qui permet de remonter des informations liées à la sécurité.
Enfin, l’aspect numérique est aussi lié au coffre fort numérique avec l’application « Data Elec » pour déposer schémas électriques, facture, notice….
Tous ces documents seront conservés: plus de perte de papiers et c’est une solution pour les éventuels dépannages.
Un tableau électrique personnalisable:
Resi9 c’est aussi des finitions pour les portes du tableau électrique: Fini les portes couleur blanc ou blanc-cassé.
Schneider propose plusieurs solutions pour les portes des coffrets électriques:
- Aluminium brossé
- Bronze brossé
- Bois nordique
- Styl blanc
- Styl transparent
- Styl pratic
- Styl miroir
Ces finitions sont en relation avec les finitions de l’appareillage électrique odace de Schneider Electric.
Vous pouvez retrouver toutes ces informations ici sur le site de Schneider avec un accès au catalogue en suivant ce lien.

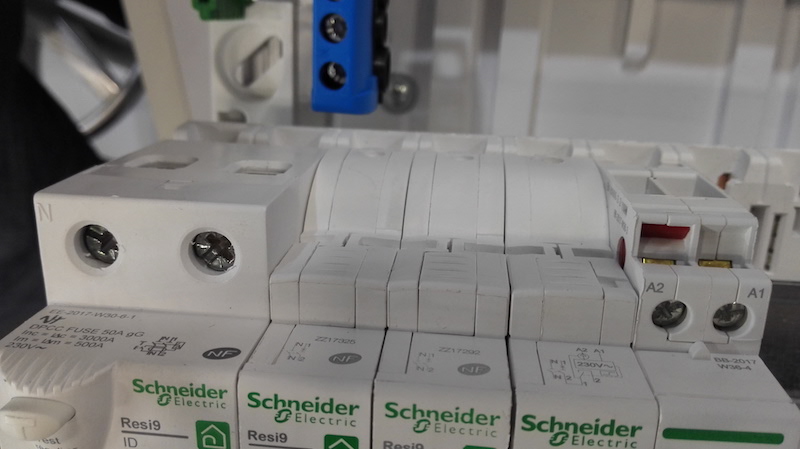

Zoom sur le système embrochable XE de Resi9:
J’ai pu découvrir les fonctionnalités du Resi9 lors du dernier salon RexelExpo 2017.
Celle qui m’a marqué le plus, c’est le système embrochable XE.
Voici comment ca fonctionne:

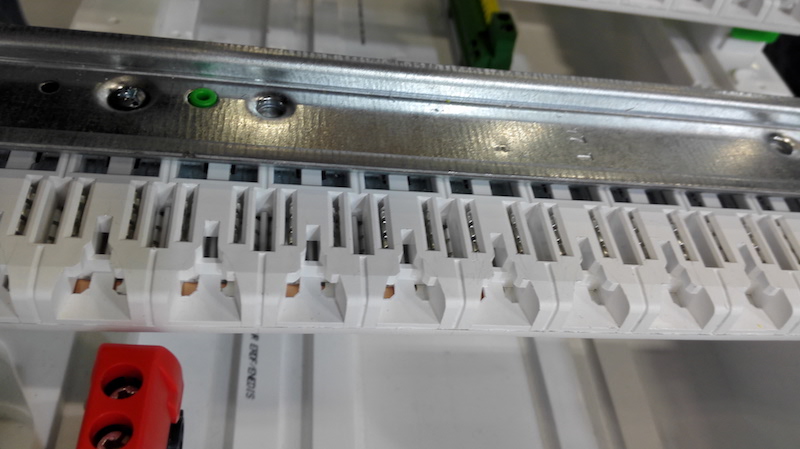

Schneider Electric à apporté une modification aux rails DIN de ses coffrets électriques. Ils sont équipés d’un contre rail à l’arrière:

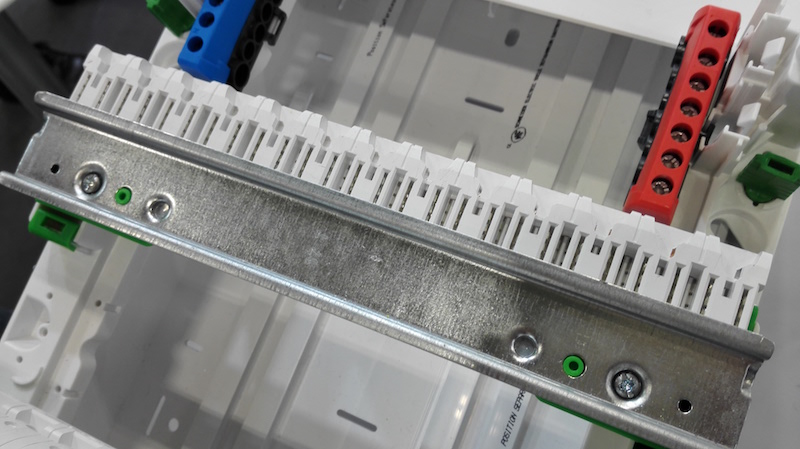

Ce contre rail permet de connecté le système embrochable XE:
Le système XE remplace purement et simplement le bon vieux peigne électrique.

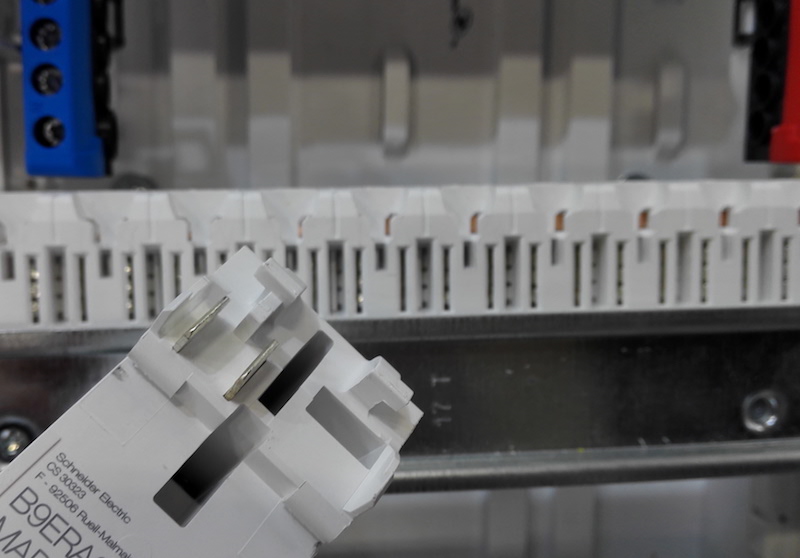

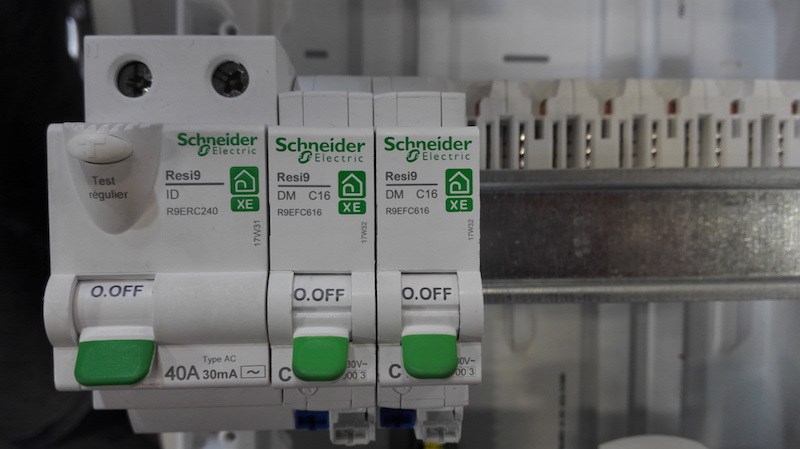

L’interrupteur différentiel en tête de ligne reçoit l’alimentation et vient se connecter en haut au niveau du système XE:
La connexion se fait d’une seule main (j’ai d’ailleurs pu le tester sur le salon avec une animation sur un mur d’escalade):
Au final, l’intérêt est triple
- Un gain de temps à l’installation
- La sécurité car il n’y a pas de partie nues accessibles et sous tension
- Il y a beaucoup plus de place en haut des disjoncteur pour passer les fils électriques
Mon avis d’électricien sur la gamme Resi9 de Schneider Electric:
J’ai plusieurs exigences lorsque j’installe du matériel électrique:
- Qu’il soit de bonne facture et qu’il soit pérenne car j engage ma garantie mais aussi ma renommée en installant du matériel fiable.
- Qu’il soit facile à installer et qu’il me fasse gagner en efficacité.
Si la première requête est toujours satisfaite avec du matériel électrique de la marque Schneider Electric, il reste à voir ce que donne cette nouveauté resi9 proposé par le fabricant.
Voici ce que j’en pense en tant qu’électricien professionnel:
Packaging:
Mon fourgon est parfois très voir trop chargé quand je debute un chantier: fil électrique, boite de dérivation, bobine de cable, coffrets électriques, caisson et gaines vmc qui viennent s’ajouter au stock pour le dépannage et à l’outillage.
Même en étant organisé, le matériel et l’outillage s’accumule.
Alors quand on me propose une GTL réduite en taille, je prends la nouvelle avec plaisir.
Je tenais à souligner ce point même si il ne concerne pas le tableau électrique.
Je pense par ailleurs que cette caractéristique intéressera les électriciens professionnels pour le gain de place dans l’utilitaire, mais aussi les vendeurs de matériel en ligne qui pourront plus facilement expédier la GTL sous cette forme.
Mise en œuvre:
La partie installation reste la plus importante car c’est à ce niveau qu’on juge la qualité du produit.
Le tableau électrique Resi9 rempli bien son oeuvre: les petites innovations Schneider sont très pratiques et appréciables à utiliser.
J’ai particulièrement apprécié l’une de ces nouveautés: Le système embrochable sans peigne électrique (répartiteur XE) – Je l’ai bien décrit en photo dans le chapitre précédent.
Il permet de gagner du temps à l’installation: pas de peigne électrique à visser en amont des disjoncteurs divisionnaires et une sécurité vis à vis des contacts au niveau des découpe de peigne, ce qui n’est pas le cas avec le système de répartition XE de Schneider Electric.
Rendu esthétique et rendu client:
Enfin un tableau électrique qui peut s’intégrer facilement dans une décoration.
Merci à Schneider avec sa gamme Resi9 de donner l’opportunité aux électriciens professionnels de placer le coffret électrique un peu plus au coeur du logement, sans entendre dire que le tableau électrique doit absolument être caché.
J’ai déjà eu une remarque d’un client qui ne souhaitait pas mettre son tableau électrique dans l’entrée et qui voulait le caché dans une penderie (interdit).
La porte ardoise magnétique a changé la donne.
C’est un critère qui parlera aussi aux électriciens professionnels: le choix dans l’esthétisme allié à la renommée de la marque est un réel atout pour vendre le tableau électrique d’une autre façon.
Bonus, Interview de Bruno Capdordy Directeur Marketing Filières Résidentielles et petit tertiaire:
Bonjour Bruno, Pouvez vous vous présenter aux lecteurs?
Je m’appelle Bruno CapCordy, j’ai 38 ans.
Je travaille chez Schneider Electric depuis 7 ans.
J’ai été chef de produit et je suis aujourd’hui Directeur Marketing Retail: J’interviens auprès des artisans et des TPE PME.
Qu’est ce qui a motivé le changement de la gamme Duoline vers Resi9?
Le changement vers Resi9 s’est fait pour deux raisons:
- Pour faciliter la rénovation des tableaux électriques grâce au niveau système de repiquage. La technologie Resi9 permet de rajouter des nouveaux disjoncteurs et protections de la marque Schneider Electric dans un tableau électrique d’une autre marque.
- Pour permettre un contrôle permanent des organes de sécurité avec la technologie de tableau connecté: L’état des éléments qui participent à la protection des biens et des personnes (parafoudre, interrupteur différentiel, disjoncteur différentiel ou encore détecteur d’arc électrique) sont consultables à tout moment via notre application et une tablette.
Au fait, pourquoi Resi9?
« Resi » pour résidentiel et « 9 » qui correspond au pas du disjoncteur, 9mm.
Sur quoi vous êtes vous basés pour concevoir ces nouvelles innovations pour le tableau électrique?
Nous avons trois méthodes qui nous permettent de réaliser des produits qui répondent aux besoins des installateurs et des utilisateurs finaux:
- Le retour client: nous interrogeons nos installateurs et nos clients pour savoir quels sont leur besoins.
- L’open innovation: Nous sollicitons des startups ou des installateurs avec des idées innovantes et nous les accompagnons dans la réalisation de ces idées.
- La R&D: nous avons un centre interne de recherche et de développement qui travaillent aux innovations Schneider Electric de demain, tant au niveau de la sécurité que de la recherche sur l’amélioration de l’ergonomie et du confort de l’installateur.
On parle de plus en plus de maison connectée: Resi9 débute l’ère du tableau électrique connecté. Quelles sont les prochaines innovations prévues par Schneider Electric sur le tableau électrique.
Nous étudions aujourd’hui des systèmes d’algorithmes pour améliorer le confort et les économies d’énergie dans les logements. Nous en sommes au début, avec des analyses de données pour mettre en place de solutions innovantes permettant de rendre au tableau électrique encore plus sa place dans le logement.
Nous pensons effectivement que le tableau électrique est le Héros mal connu de la maison, et c’est notamment avec Resi9 que nous souhaitons lui redonner sa place au coeur de l’installation électrique et de l’habitation.
Conclusion sur Resi9:
Une belle innovation dont les Frères Schneider (les fondateurs) auraient sans doute été fier.
Du point de vue de l’installateur que je suis, c’est un réel gain de temps et de sécurité pour moi et mes clients. Deux critères qui, je l’ai déjà dit, entre en ligne de compte lorsqu’on travail en électricité.
bonjour,
Est il possible de couper les peignes spéciaux du système rési9 xe si on veut mettre deux ID sur une même rangée.
Merci
Laurent
Bonjour,
Existe-t-il un schéma de câblage pour les télérupteurs R9ECL10 et R9ECL16 embrochables.
J’ai vu une vidéo de « Robert » à ce sujet mais je ne comprends pas pourquoi il a 2 fils de neutre reliés aux lampes….
Ne faut-il pas relier le neutre de la partie disjoncteur sur le A² du télérupteur?
Merci d’avance pour la réponse
comment brancher un disjoncteur XP à la suite de plusieurs XE sans crochets arrière pour les contact des phases
merci de conseil
Bonjour,
je recherche de l’aide pour créer mon tableau avec DB triphasé en utilisant le logiciel Bati rési-suite (tri) de schneider.
Pour des pbs de place (difficile d’envisager de poser un tableau Resi9 3R 13M car il fait 50 cm de haut), j’envisage d’acheter un modèle Resi9 « en largeur » : 2 rangées de 18 Modules : Mais étant novice sur le matos Schneider, comment fait-on en embrochage XE pour faire deux 1/2 rangées par rangée de 18 modules ? Et pourquoi n’existe t-il des peignes XE que pour 5, 8, 13 ou 18 modules ? Si je prends 2 peignes XE de 8 modules, avec les 2 inter diff 63A, je ne peux relier que 6 disjoncteurs derrière chaque inter diff 63A, alors que je voudrais en mettre 8 (le maxci comme le prévoit la NFC15-100). Est-ce que quelqu’un a déjà câblé un tableau Resi9 2 rangs de 18 modules ? si oui, comment on fait ??? Merci d’avance pour vos réponses
Bonjour, je rénove un immeuble avec trois plateaux pour créer trois t3 de 80 m² en gironde sur le centre ville de Libourne.
j’ai tout équipé en schneider avec 3 tableaux 4 rangées resis 9 xe pour chaque appartement .
J’ai un soucis avec le choix du parafoudre schneider , le compteur EDF sera certainement un 45A, 9 kw.
Pouvez me dire quel parafoudre je dois choisir en XE si possible et le schéma du branchement électrique que je dois faire en tête du tableau , je suppose sur la première rangée et je suis perdu .
Je vous remercie, Cordialement.
Bonjour,
Je refais mon installation électrique en amateur et suis intéressé par le système de fixation XE (j’ai eu des problème à dévisser des disjoncteurs Legrand et je préfère donc un système avec le moins de vis possible).
La question que je me pose est la suivante : comment poser un télérupteur ou autre élément non directement connecté au diférentiel ? Vu que le rail prend toute la rangée c’est pas pratique.
J’ai vu qu’on pouvait avec des « peigne XE » de différentes tailles, mais si on veut ensuite rajouter un seul disjoncteur et qu’on a plus de place, faut-il racheter un nouveau « peigne XE » plus grand ou ça s’imbrique comme des légo ?
J’ai du mal à trouver la réponse sur les doc ou vidéos de schneider.
Andréas
P.S : Merci pour votre blog, il est vraiment top et m’a beaucoup aidé en complément d’ouvrages spécialisés qui m’apportaient la base théorique. Vous apportez le côté pratique et retour d’expérience :).
Bonjour Andrea,
Je me pose exactement la meme question pour la « modularité » des peignes..
As-tu eu une réponse a ta question ?
Bonjour, sur un tableau resi9 peut on mettre du Acti9? J’ai besoin de mettre un interrupteur sectionneur en tete de tableau.
merci
Fred
Bonjour,
Oui la gamme Acti9 est compatible. En fait le rail est identique à tous les tableaux. C’est le système embrochable XE qui vient s’ajouter sur le rail pour simplifier la connexion.
Cordialement
Bonjour,
Je vois que tu a utilisé la gamme Rési9 XE mais peux tu me donnée la différence entre celle Resi9 XP et d’clic?
Cordialement,
Martin Groult
Bonjour,
Je serai également intéressé par la réponse. J’ai l’impression que c’est un renouvellement de gamme mais y a-t-il une évolution voir correction d’un défaut de jeunesse sur d’clic ?
Cordialement,
Fabien
Bonjour,
Encore une fois, merci pour tous ces détails de la gamme Resi9.
Est ce que la gamme Resi9 est compatible avec des tableaux autre que Schneider ?
merci
Trop c’est trop.
Les frères Schneider, les fondateurs!!
Quelles énormité, Schneider, je ne sais pas si il avait des frères, était à l’origine le spécialiste des canons, oui les armes,et de l’industrie lourde, Creusot Loire.
Schneider electric SA et Schneider marque commercial est le résultat de decisions purement financières et marketing, ex Merlin Gerin et Télémécanique
Un ancien
Bonjour,
Effectivement, il s’agit de deux Frères qui ont fondé Schneider et Compagnie.
Ils ont débuté leur société en tant que fabriquant d’armes et fort heureusement on migré vers d’autres horizons un peu plus nobles.
Je ne vois pas ou est le problème?
Leur tableau est sympa, même si je n’ai pas trop vu de différence par rapport a avant (a part le module connecté wiser et le kit rénovation XE).
Perso je pose le matériel legrand, mais je réfléchie a changer au moins pour le tableau, car :
Chez legrand les trucs qui me gênent :
– Multiples pieces et adaptateurs en fonction du type de differentiel, disjoncteurs, du nombre de lignes, etc…
– Pas de porte de tableau autre que blanc. Mais bon a nuancer, car en rénovation de toute manière, rare sont les cas ou on pourra mettre une porte sur la platine disjoncteur de branchement, vu que ça ne s’adapte pas souvent (chez schneider ça donne quoi ?)
– Coffrets de communications à chier, et cher
Après chez schneider le point qui m’avait un peu rebuté, c’est leur logiciel pourrit pour faire les étiquettes et les schémas, mais ça a peut être changé ? Et aussi mauvaise gamme triphasé résidentiel chez schneider, mais pareil, est ce par ce que je ne connais pas bien leurs produits ?
Merci
Bonjour,
Je n’utilise pas leur logiciel pour les étiquettes (homemade).
La gamme résidentielle est plutôt pas mal, mais je connais plus la gamme tertiaire. (A ce niveau Hager est pas mal aussi).
Legrand est beaucoup trop cher à mon gout et pas commercial du tout.
