Le schéma électrique du double allumage – branchement interrupteur double

13
83090

Principe du double allumage:

Le double allumage sert à allumer ou éteindre deux points d’éclairage différents depuis un endroit de la pièce. Le branchement se fait avec un interrupteur double.

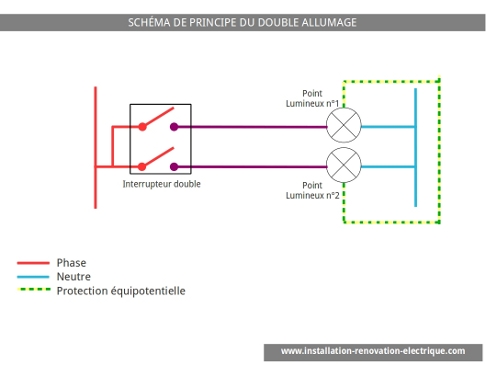

Schéma de principe du double allumage avec branchement interrupteur double:

La caractéristique première d’un double allumage, c’est la phase qui est commune aux deux interrupteurs.

installation electrique schéma électrique double allumage
Schéma de principe du double allumage avec deux interrupteurs et deux points lumineux

Schéma électrique du double allumage:

Le double allumage est basé sur le branchement d’un interrupteur double. Le schéma suivant fait partie du guide des schémas électriques.

Le branchement électrique du double allumage avec un interrupteur double
Le point lumineux est protégé par un disjoncteur 16A, de la même façon que pour tous les circuits d’éclairage de l’installation électrique

montage cablage electrique va et vientLe matériel pour le branchement électrique du double allumage:

Il vous faut:

  • De la gaine ICTA en diamètre 16 ou 20mm de préférence (vous pourrez passer des fils supplémentaires plus tard si nécessaire)
  • Du fil en 1.5²
    • Fil électrique Neutre: Bleu obligatoirement
    • Fil électrique Phase: Rouge de préférence
    • Fil électrique Terre (pour le point lumineux): vert/jaune obligatoirement
  • Un interrupteur spécifique double allumage (deux boutons), appelé aussi interrupteur double.
  • DEUX DCL, dispositif de connexion de luminaire puisqu’il y a deux points lumineux.

La protection du tableau électrique pour un double allumage:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • Les point lumineux sont protégés par un disjoncteur 16A ou un fusible 10A

Vous pouvez également protéger le circuit d’éclairage sous l’interrupteur différentiel de type A sous certaines conditions.

Concernant le disjoncteur, vous pouvez soit utiliser un disjoncteur 10A ou 16 (j’en parle ici dans un article dédié à ce sujet)

Le coût du double allumage:

Le prix ne comprend évidemment pas le luminaire. Pour simplifier, 3 fils en moyenne passent dans la gaine.

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 1.5² : 0.16€ / mètre linéaire
  • DCL (pour connexion d’un point lumineux): entre 4€ et 8€
  • Interrupteur: 4.5€ au minimum

cout minimum pour le double allumage:  12.5€ + 0.8€ / mètre linéaire de gaine tirée

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

13 Commentaires

    • Bonjour,

      Le raccordement sur les schémas électriques que je présente sur le blog se font dans des boites de dérivation à l’aide de wagos.

      En faisant quelques recherches sur le site, vous devriez arriver à connaitre tous les éléments qui composent ce schéma.

      Bonne lecture!

      Guillaume

  1. Bonjour Je suis en seconde on utilise les interrupteurs Legrand je ne comprends pas le couleur rouge et blanc C’est dans quel rubrique pour tout savoir les raccordements des interrupteurs s’il vous plaît ?

  2. Hello,
    Super! Merci beaucoup, pour ces schémas. C’est exactement le bricolage que je devais réaliser cet après-midi, et j’ai pu le faire grâce à vous !
    Ce n’était pas un interrupteur double mais deux interrupteurs simples sur une seule ligne d’arrivée électrique, mais le principe restait le même, juste des wago à ajouter.
    Nickel, ça fonctionne bien.
    Sinon, je suis pas fan des DCL, je trouve que c’est pas terrible, la gravité ajoutée au poids de l’ampoule et la chaleur qu’elle produit (la chaleur monte qui plus est, donc la douille est en plein dans le flux) n’en fait pas un assemblage très fiable ni durable dans le temps. C’est tout en plastique qui finit par durcir très vite, avec le temps et la chaleur. Je préfère les connexions plus solides et durables, moins gadget comme les DCL.
    Sur le papier, le principe est sympa, mais dans la réalité, je trouve ça moins glop. ^_^
    En tout cas, merci pour l’article, ça m’a bien aidé à finaliser ce chantier avec ce fichu boîtier
    de dérivations, que j’ai bien fait de choisir assez grand! 😉
    Antoine

  3. Comment brancher un luminaire prévu en double allumage quand l’arrivée plafond n’est pas prévue pour ça et que je ne tiens pas à modifier mon installation? Merci

    • Bonjour

      La seule solution sans modifier l’instalaltion est un système sans fil.

      On shunte l’interrupteur actuel.
      On met 2 récepteurs au niveau du luminaire (s’assurer qu’il y a suffisamment de place)
      Mettre un (ou des) double poussoir associé à un double émetteur à l’endroit qui vous convient, éventuellement celui de l’interrupteur actuel.

  4. bonjour . je viens demander conseil concernant un branchement double allumage . mais voila ma question c’est que je voudrai remplacer mon inter simple allumage par un double . comment faire la modification des fils vu que je vaudrai rajouter une lampe a mon circuit . merci d’avance .

    • Bonjour

      Sans savoir comment est réalisé votre circuit, difficile de vous répondre (notamment pour le chemin du neutre et de la terre)
      Je vous donne un schéma de principe, dont vous pouvez vous inspirer :
      https://www.casimages.com/i/200911074926383217018074.jpg.html

  5. bonjour . je viens demander conseil concernant un branchement
    pour l’instant je n’ai que la boite de dérivation dans la cage d’escalier et je voudrais installer deux interrupteurs (un en haut et l’autre en bas) avec un seul point d’éclairage.
    Quel sorte d’interrupteurs utiliser et que schéma électrique ?
    Merci de vôtre aide.
    Cordialement
    Didier

  6. Bonjour,

    Je viens de câbler un inter double en commettant une erreur de débutant : le 1er luminaire est branché sur la sortie 1 du 1er interrupteur, le 2e luminaire sur sur la sortie 2 du 2eme inter. Résultat : le 1er luminaire reste allumé, le 2e ne s’allume pas. Pouvez-vous m’expliquer pourquoi ?

    Merci pour votre blog 🙂

    Xavier.
