installation électrique schéma électrique du télérupteurPrincipe du télérupteur:

Le télérupteur sert à contrôler un ou plusieurs points lumineux à partir de plusieurs points de commande (plus de 2, car sinon le va et vient suffit).





Attention: Les points de commande sont des BOUTONS POUSSOIRS (et jamais des interrupteurs va et vient, sinon le télérupteur sera bon pour la poubelle! )

Si vous souhaitez en savoir plus, j’ai écris un article complet sur l’utilisation des boutons poussoirs et du télérupteur ici.

La distance maximum entre deux boutons poussoirs pour un télérupteur unipolaire ne doit pas dépasser 10m

Bouton poussoir pour brancher telerupteur
Exemple de bouton poussoir pour le cablage du télérupteur

Type de télérupteur

Il existe plusieurs types selon le mode de pose de télérupteur:

Le télérupteur à encastrer

Le télérupteur à encastrer s’installe généralement dans les boites de dérivation: Il est utilisé lorsque la distance avec le tableau électrique est importante: c’est une manière de déporter le télérupteur du tableau électrique.

télérupteur à encastrer
Exemple de télérupteur à installer dans une boite de dérivation

Le télérupteur modulaire intégré au tableau électrique

Le télérupteur à intégrer dans le tableau électrique est appelé télérupteur modulaire, car son câblage à lieu à l’intérieur du tableau, à la place d’un module

télérupteur tableau électrique
cablage du télérupteur modulaire pour le tableau électrique


Schéma de principe du télérupteur unipolaire:

Les bornes représentées sur ce schémas de principe reprennent les bornes de connexion du télérupteur « classiques » avec A1 et A2 les bornes de la bobine du télérupteur

branchement électrique du télérupteur unipolaire

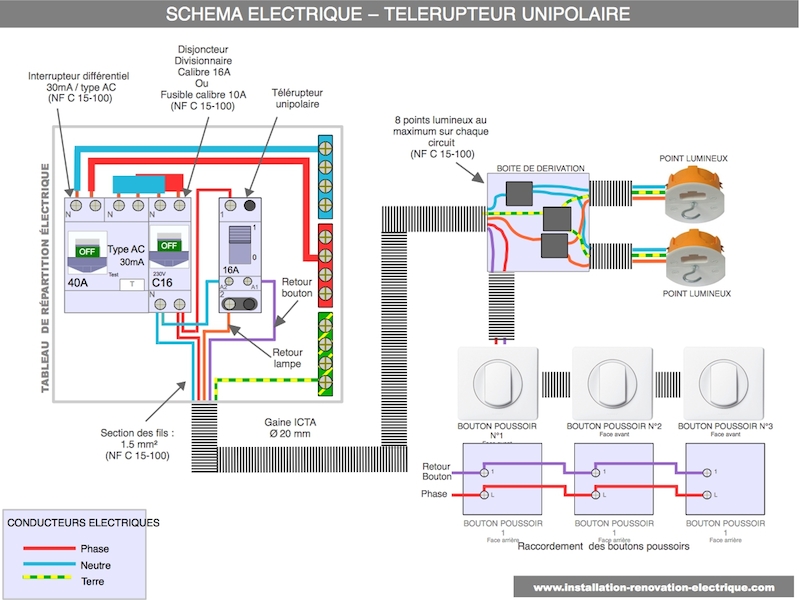

Schéma électrique du cablage du télérupteur

Schéma électrique du télérupteur unipolaire (sans protection spécifique de la commande):



Attention, chaque télérupteur est spécifique, et possède sa propre documentation technique, vérifiez donc! La dénomination des connecteurs d’entrée/sortie est en relation avec le schéma de principe du télérupteur ci dessus.

le schéma de branchement électrique du télérupteur

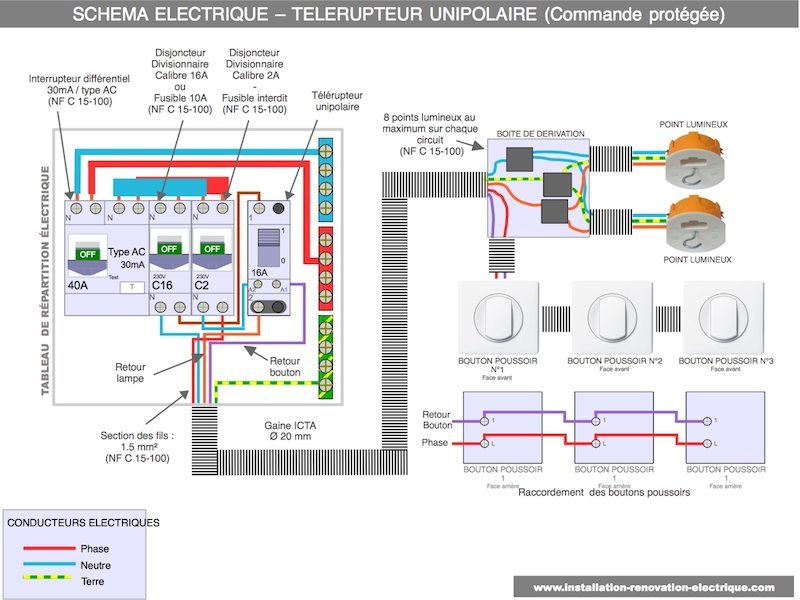

 Schéma électrique du télérupteur unipolaire(avec protection spécifique de la commande):

Dans le schéma électrique du télérupteur suivant,

  • Un disjoncteur divisionnaire de 2A (ou 10A) assure la protection de la commande du télérupteur
  • Un disjoncteur 16A assure la protection de l’éclairage commandé par le télérupteur
installation électrique protection disjoncteur 2A pour la commande du télérupteur
Schéma électrique du télérupteur avec un disjoncteur 2A

Le matériel électrique pour la connexion du télérupteur unipolaire:

Il vous faut:

  • De la gaine ICTA en diamètre 20mm
  • Du fil en section 1.5² (type H07VU)
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Terre: vert/jaune obligatoirement
    • Deux autres couleurs pour le retour du poussoir sur le télérupteur et la liaison télérupteur / point lumineux
  • Des boutons poussoirs
  • Le télérupteur

La protection du tableau électrique pour un télérupteur unipolaire:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • Le point lumineux est protégé par un disjoncteur 16A ou fusible 10A
  • Le télérupteur peut être protégé pour certains modèles par un disjoncteur 2A (protection du contacteur)
  • La protection de la commande du télérupteur par un fusible est interdite

Le coût de la connexion pour le schéma électrique du télérupteur unipolaire:

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 1.5² : 0.16€ / mètre linéaire
  • Bouton poussoir: 6€ au minimum
  • Télérupteur pour Tableau: 20€ minimum

cout minimum pour la connexion électrique d’un télérupteur:  26€ + 0.8€ / mètre linéaire de gaine tirée

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

99 Commentaires

    • Bonjour Gérard,

      Avec plaisir,

      Le schéma du télérupteur est en effet un peu plus compliqué que les schémas « classiques ».

      N’hésitez pas à faire un autre retour si vous avez besoin de plus de renseignements.

      Guillaume

  1. Salut Guillaume!!!tt d’abord bravo pour ton boulot!!!c très compréhensible!!!par contre je voulais savoir si les boutons poussoir doivent etre monter en série ou peut les monter en parallèle!!!!merci!!!

  2. Bonsoir et merci pour cet outil qui nous permet de rester dans les normes.
    J’ai cependant une question: je fais une installation mixte, c-a-d, rien qu’avec du 2.5 mm2, éclairage et prises confondus. Dois-je malgré tout utiliser du 1.5 mm2 au niveau du télérupteur dans le tableau de répartition?

    Merci de votre réponse.

    • Bonjour,

      Rien ne vous empêche de câbler en 2,5mm², tant que vous respectez les protections électriques (disjoncteur divisionnaire) en amont.
      Pour aider à mieux comprendre, vous pouvez prendre un système à base de robinet/tuyauterie. Si on compare le disjoncteur au robinet et le fil électrique à la tuyauterie, vous pouvez installer un tuyau de diamètre aussi grand que vous voulez, tant que le robinet est limité en débit, il n’y aura pas plus d’eau dans votre tuyau.
      Le disjoncteur ne laissera pas passer plus de courant qu’il n’est autorisé, le diamètre du fil peut donc être plus grand que 1,5mm².

  3. Merci pour ces schémas simples. J’ai une question concernant la protection de la commande du télérupteur :
    – est-il obligatoire (au sens de la norme) de rajouter un disjoncteur spécifique ou
    – est-ce que le disjoncteur divisionnaire 16A du circuit lumière, sur lequel se branche le télérupteur, suffit ?
    – si non, est-ce un disjoncteur 2A (comme votre schéma) ou 10A comme marqué sur l’étiquette Legrand du télérupteur ?

    D’avance merci.

    • Bonjour,

      La protection de la commande/bobine n’est pas obligatoire, mais fortement conseillée. Vous pouvez utiliser le disjoncteur 16A (ou 10A) consacré à votre éclairage pour protégé le contact.
      Concernant le calibre de protection de la commande, 2A ou 10A sont valables.

      A bientôt!

      • Donc le disjoncteur divisionnaire du circuit lumière concerné ne peut pas protéger la commande (les fils phase et neutre qui alimentent le télérupteur ne peuvent pas venir directement de ce disjoncteur) ?
        Si j’installe une protection de la commande, les fils d’alimentation du télérupteur doivent passer par un disjoncteur supplémentaire de 2A par exemple, branché lui-même sur le disjoncteur divisionnaire ?
        D’avance merci.

  4. Bonjour,
    Je suis en train de rénover une partie de mon circuit électrique. J’ai un télérupteur dans une boite de dérivation. est-ce admis au niveau sécurité et normes? Merci!

  5. Bonjour et merci pour vos précieux conseils !
    Je souhaite ajouter un poussoir à une installation existante. Si j’ai bien compris, il me suffit de me « repiquer » sur un autre poussoir (phase + retour) ?

    • Bonjour,

      Si vous êtes dans le cas d’un montage type télérupteur, il suffit en effet de se mettre en parallèle du poussoir existant.

      Cordialement

      Guillaume

  6. Bonjour,

    Merci beaucoup pour votre schéma. Mais globalement pour votre site. Étant en train de rénover ma maison, il m’a beaucoup servi.
    Cependant j’ai une question sur le telerupteur. Je viens de finir le branchement et la lumière reste constamment allumée et aucun de les trois boutons poussoirs ne la commande. J’ai changé le telerupteur en me disant qu’il aurait pu être défectueux. Mais cela n’a rien changé.
    Auriez vous une idée de l’erreur que j’ai faite?
    Je me doute que ma question est assez vague, mais si vous avez une idée, ça serait super. Il ne me reste plus que cela!
    Merci pour votre site!

    • Bonjour,

      Je pense qu’il s’agit ici d’un mauvais calage au niveau de votre bouton poussoir. Vous avez en effet deux positions, une normalement ouvert et une normalement fermé. Il faut utiliser la position normalement ouvert, afin de la bobine du télérupteur ne déclenche le mécanisme que lorsqu’on appuie sur le bouton poussoir.

      Cordialement

      Guillaume

  7. bonjour,
    votre schéma est très clair et je vous en remercie.
    Dans une installation neuve avec 10 télérupteurs, peut on utiliser le même disjoncteur de protection de commande 2A pour toutes les lignes de télérupteurs, avec une phase commune pour toutes les lignes de BP et le retour branché sur son télérupteur respectif, le neutre du 2A alimentant en série tous les télérupteurs ?
    En fait en théorie, car ne pouvant brancher plus de deux fils par borne je crois, il doit falloir passer par une barre de connexion je suppose (est ce autorisé ?)
    Merci d’avance pour vos lumières (sans mauvais jeu de mot ;o)
    bien cordialement

    • Bonjour,

      Un disjoncteur 2A pour la protection de chaque commande:En effet, il faut séparer les circuits, si vous avez un problème sur l’un d’entre eux, vous allez mettre HS toute l’installation!

      Cordialement

      Guillaume

      • merci pour votre réponse
        je ne vois ce qu’il pourrait y avoir comme problème sur une ligne de bouton poussoir, mais je vais respecter votre conseil.
        bien cordialement
        yvan

  8. Bonjour,
    Sur une armoire électrique j’ai 4 boutons poussoir(contact no)et 4 telerupteurs qui commande individuellement une rampe de néon.
    Je dois installé un bouton poussoir à l’extrémité de la structure à côté d’une porte d entrée.
    Je voudrai savoir svp où dois-je me raccordé au niveau de l’armoire pour éclairer juste une rampe de néon.
    En vous remerciant

    • Bonjour,

      Malheureusement, sans schéma technique, difficile de répondre à votre question

      Avez vous un document de ce type?

      Cordialement

      Guillaume

  9. Bonjour,

    Sur le schéma du branchement du télérupteur, n’y a t-il pas une erreur,
    car la terre du 2ème point lumineux est relié au retour lampe et non à la terre du tableau ?
    J’en profite pour vous remercier pour ce site, les informations sont très utiles.

  10. Bonjour Guillaume.
    Tout d’abord merci pour cet article très utile.

    Rénovant mon habitation je compte installer un télérupteur pour l’éclairage escalier avec 3 boutons. Cependant pour limiter les gaines 1 bouton sera alimenter par un disjoncteur( éclairage du rdc) et les 2 autres par un autre disjoncteur( éclairage du 1er) Et pareil pour les 2 lampes que le télérupteur commandera, chaque neutre ira sur le disjoncteur de son étage.

    Cela peut il poser un quelconque problème? Et la protection par un 2A est elle toujours possible?
    Cordialement

    • Bonjour,

      D’après ce que vous me dites, les gaines allant aux différents BP se retrouvent dans le tableau électrique: C’est ici que ce feront les mises en dérivation entre BP.

      IL ne faut utiliser qu’un seul disjoncteur pour vos points lumineux et vos BP.

      Cordialement

      Guillaume

      • Non les gaines de tous mes éclairages vont à une boite de dérivation à chaque étage avec une seule alimentation par boite et par étage. Il faudrait donc que j’y envoie une 2ième alimentation uniquement pour les boutons poussoirs et les lampes correspondantes pour raccorder le tout au tableau sur un seul disjoncteur?
        J’espère avoir bien compris.
        Un grand merci pour votre aide.

        • Bonjour,

          Effectivement, c’est comme ca qu’il faut procéder.
          Veillez à toujours bien travailler hors tension et de vous équiper d’un VAT (ou d’un multimètre) pour vérifier l’absence de tension.

          Cordialement

          Guillaume

    • Bonjour,

      Il faut en réalité compter le nombre de point lumineux par circuit d’éclairage.

      Pour ma part, je préconise un disjoncteur par télérupteur dans tous les cas.

      Cordialement

      Guillaume

  11. Bonjour
    Je viens de mettre en place in telerupteur legrand 49120 avec,pour commencer, 2 boutons poussoir.
    Résultat : les boutons poussoirs n’ont aucun effet.
    Par contre, pour tester, si je me hors circuit l’un des boutons poussoirs, l’autre fonctionne.

    J’ai utilisé le même fil de phase pour les 2 boutons poussoirs et pour la borne ‘phase ‘ du telerupteur.
    J’ai utilisé le même fil neutre pour la lampe et la borne neutre du telerupteur.
    J’ai relié la borne de retour de chaque bouton poussoir a la borne correspondante du telerupteur.
    Où est l’erreur? Mauvais montage quelque part ? J’ai lu dans un des messages ci – dessus qu’on évoque le calage des boutons poussoirs, mais je n’ai pas compris.

    Merci d’avance

  12. Bonjour,
    J’ai réaliser le câblage de deux points lumineux avec 2 télérupteurs (1 chacun). Par contre, je n’ai pas mis de bouton poussoir.
    Je n’ai pas de jus pour l’instant.
    Est-ce possible de faire cela?

    Merci d’avance.

    • Bonjour,

      Le cablage avant la connexion au réseau est très courante. Dans la mesure ou le cablage a été prévu pour rajouter les boutons poussoirs, je ne vois pas d’inconvénient

  13. Bonjour je viens à votre rencontre car j’ai un très gros problème de télérupteur 😡

    J’ai un télérupteur qui contrôle 4 lampes avec 6 BP .
    À mon tableau j’ai 2 file de retour de lampes (marrons), 3 file de retour de BP (gris), 1 file neutre de lampes (bleu) et 2 file (bleu) qui retourne aussi à mais BP.

    J’ai suivi votre plans à la lettre mais rien à faire quand le télérupteur et en position éteint je peux mettre mon différentiel en position allumer et mon disjoncteur 16A aussi mais au moment où j’appuie sur les BP le différentiel saute ..

    J’espère que vous allez pouvoir comprendre.
    Je vous remercie d’avance.
    Cordialement Teddy.

    • Bonjour,

      Pour répondre à votre interrogation, avant tout chose, il faut comprendre pourquoi c’est l’interrupteur différentiel qui saute: cela signifie que vous avez un défaut d’isolement, autrement dit une fuite de courant à la terre.

      Il ne s’agirait donc pas selon moi d’un défaut au niveau du câblage du télérupteur mais plutôt d’un problème au niveau des luminaires: avez vous essayé de les isoler un par un (quitte à ne brancher aucune luminaire sur le montage dans un premier temps?)

      Cordialement

      Guillaume

  14. Bonjour,
    J’ai actuellement des vieux télérupteurs LEG004015 (environ 2002).
    Lorsque l’on appui sur les poussoirs, les ampoules ne s’allument pas toujours.
    Je crois, sans certitude, qu’il faudrait que je change certains de ces télérupteurs.
    Lesquels mettre en lieu et place de ceux que j’ai, de façon à ne pas avoir de problème
    et qu’ils soient silencieux.
    De plus j’ai l’impression que ces télérupteurs perturbent mon Internet par prises CPL.
    Qu’en pensez vous ? Est ce de ce côté qu’il faut chercher ?
    Cordialement.
    Jean

    • Bonjour,

      Côté référence de télérupteur, je vous suggère ce modèle legrand

      Concernant votre CPL et la relation avec le télérupteur, difficile de les mettre en cause, les perturbations électromagnétiques pouvant venir de nombreuses sources différentes

      Cordialement

      Guillaume

  15. Bonjour,
    Merci pour la suggestion. Je vais commander ce télérupteur.
    Il me reste à trouver d’où viennent les coupures d’internet au niveau des prises CPL …
    sachant que lorsque celles ci interviennent j’ai toujours internet en WiFi depuis la BOX.
    Si vous avez des idées, je suis preneur.
    Cordialement.
    Jean

  16. Bonjour merci pour la rapidite de la reponse. Alors y a 6 spot led cuisine 6 spot led sejour et 3 spot led plus une applique dans le couloir et monter d escalier. Merci.

  17. Bonsoir; la phase et le neutre du télérupteur sont ils arrivés de la sortie (phase et neutre) du disjoncteur divisionnaire qui commande la chambre (ou bien la partie) du point lumineux ou bien on connecte directement le télérupteur avec la phase et le neutre du différentiel (pour que le différentiel ne saute pas).. merci

    • Bonsoir

      Il faut obligatoirement être en aval d’un disjoncteur

      L’usage habituel est de reprendre la phase et le neutre du télérupteur en sortie du même disjoncteur que le circuit d’éclairage.

      • je vous remercie pour votre réponse .. j’ai compris de votre réponse qu’on a pas besoin d’un disjoncteur divisionnaire spécifique pour le télérupteur? par exemple on a une petite chambre nommée « A », gérée par un seul disjoncteur divisionnaire nommé « A ».. et dans cette chambre « A » on a l’un des boutons de poussoir pour le télérupteur, lorsqu’on on passe les fils du tableau (disjoncteur divisionnaire « A ») vers la boite de dérivation de cette chambre « A », on passe alors une phase (2.5mm) et un neutre (2.5mm) et un fil de terre (2.5 mm) et un fil pour le retour du bouton de poussoir pour le télérupteur (1.5mm)?? on est besoin de 4 fils au total pour l’arrivée de la boite de dérivation de cette chambre « A »?? la phase du bouton de poussoir on la prend de la phase du disjoncteur divisionnaire « A » qui gère la chambre « A » ??

  18. Bonjour, est ce qu’on peut alimenter le télérupteur par son propre disjoncteur divisionnaire? (un disjoncteur indépendant du disjoncteur du circuit d’éclairage) en effet, la phase et le retour de chaque bouton de poussoir seront connéctés à notre ensemble (disjoncteur divisionnaire / télérupteur) et le neutre et le retour de de lampe seront aussi connectés à notre ensemble (disjoncteur divisionnaire / télérupteur)

  19. On pourrait alimenter :
    – le circuit de commande du télérupteur par un disjoncteur : phase du poussoir, retour poussoir, neutre sur télérupteur
    – le circuit de puissance du télérupteur avec un autre disjoncteur : phase sur télérupteur, retour lampe, neutre de la lampe
    Mais on général on ne procède pas comme ceci

  20. Merci..
    « La distance maximum entre deux boutons poussoirs pour un télérupteur unipolaire ne doit pas dépasser 10m »
    concernant cette phrase, les retours de boutons de poussoirs reviendront au tableau (la bobine de télérupteur) .. Alors la distance entre deux boutons de poussoirs dépasse le 10 mètre facilement?? la solution?

  21. Bonjour,

    J’ai une question qui va peut être paraître bête mais dont la réponse me semble décisive dans le cadre (très particulier) du chantier auquel je me suis attaqué.

    Il est précisé ici que la distance entre deux boutons poussoirs doit être de 10 mètres maximum mais s’agit-il de la distance entre les « boitiers » (les boutons poussoirs eux-même) ou bien de la longueur de câbles nécessaire pour les relier entre eux ?

    Pour donner un exemple précis, si je devais tendre une corde fictive à travers la pièce pour joindre les emplacements de deux des mes boutons poussoirs initialement prévus, celle-ci ferait dans les 5 mètres. En revanche, il va falloir presque 12 mètres de câbles pour les relier.
    Dans ce cas, est-ce que je peux me lancer dans l’installation de ces boutons poussoirs ?

    Cordialement.

  22. Bonjour,
    Je souhaite faire une installation avec des boutons poussoirs en faible voltage (4,9v par ex) pour limiter les champs électriques au niveau des interrupteurs. Connaissez-vous l’offre de télérupteurs BioMatX II-2110 de chez pso.be ? Qu’en pensez-vous ?

  23. bonjour je viens d’installer 3 boutons poussoir et un télérupteur ce la fonctionne très bien avec un seul mais des que je branche les autres la lumière et soit toujours allumé soit toujours éteinte et aucun des trois bp ne fonctionne alors c’est 3 bp poussoir legrand et un télérupteur d’une sous marque
    cordialement

  24. Bonjour
    J’ai suivi le câblage du télérupteur unipolaire avec 3 fils mais j’ai peur d’avoir fait une erreur.
    En effet pour rester cohérent avec mon tableau Schneider je suis obligé de m’orienter vers le télérupteur 16406. Avec cette configuration j’ai un doute sur la possibilité de raccordement. Sauriez-vous m’en dire plus?
    En tout cas merci pour votre site qui m’a permis de faire une installation électrique complète (même si je n’ai pas encore testé…)

  25. Bonjour,
    J’ai un problème avec un télérupteur (Merlin Gerin) qui chauffe beaucoup.
    Le montage électrique me paraît bizarre :
    – la phase venant du disjoncteur est bien branchée au 1 du TL,
    – le A2 du TL est bien relié au neutre,
    – la sortie 2 du TL doit aller alimenter l’éclairage,
    – le problème semble venir du A1 du TL qui est directement branché sur le 1 (en pont direct !).
    Pas d’autre fil et ça marche. Je ne trouve pas où est le retour de mes boutons poussoirs. Et si j’enlève le pont 1-A1, ça ne marche plus.
    Quelqu’un pourrait-il expliquer ce mystère ? Est-ce une ruse d’électricien ?
    Merci pour votre aide. Mais vite, ça chauffe 🙂

  26. Bonsoir

    Tel que vous semblez le décrire, la bobine du téléupteur est alimentée en permanence.
    L’équivalent d’un poussoir bloqué. Donc pas anormal que cela chauffe.

    Ce qui est plus surprenant c’est que cela fonctionne.
    Il faudrait pouvoir déterminer où sont raccordé les retours poussoirs

  27. Bonjour,

    Je découvre ce blog qui est très instructif. Merci à son(ses) auteur(s).
    Je prépare en ce moment mon tableau dans lequel je vais rajouter le télérupteur suivant=> LEGRAND CX3 Télérupteur 16A 1NO monophasé.
    J’ai décidé de rajouter une protection => LEGRAND DNX3 Disjoncteur 2A Ph+N courbe C 4.5kA

    Pourriez-vous me dire ou je peux trouver un schéma pour ce type de branchement ?

    Merci d’avance

    • Bonsoir

      C’est un montage classique de télérupteur comme vous en trouverez partout, et en particulier un peu plus haut sur cette page.
      Il est inutile d’ajouter une protection 2A. On se reprend toujours sur le disjoncteur du circuit d’éclairage

  28. Bonsoir,
    Si un télérupteur commande 3 ampoules dans un couloir, dans le décompte des 8 points lumineux que peut supporter un fil 1,5mm², cela compte t-il pour 3 ou pour un, au même titre que 3 ampoules dans un luminaire unique ? (question idem pour un va et vient d’ailleurs…)
    merci

    • Bonjour

      La norme parle de point d’alimentation d’éclairage. Ce qui compte donc, c’est le nombre de DCL ou le nombre de câble qui sortent du plafond (ou du mur)

      Donc :
      – 3 ampoules à 3 endroits différents du couloir comptent pour 3 points d’éclairage
      – 3 ampoules dans un luminaire unique compte pour 1 point d’éclairage

      Le mode de commande, télérupteur, interrupteur simple, va et vient, n’influe pas sur le nombre de point d’éclairage.

      Il faut bien voir que la NF C15-100 s’applique au logement, indépendamment de l’aménagement en équipements qu’en fera le propriétaire ou le locataire, et qu’elle ne peut pas préjuger du type de luminaire qui sera installé (qui peut d’ailleurs évoluer au fil du temps).

  29. bonjour,
    j’ai un soucie avec mes télérupteur j’en ai 3 qui sont pontés ( phase en 1 et neutre en a2) ( phase et neutre arrivant d’un seul disjoncteur) mais mes 3 circuits sont bien sur 3 dj différents sur la même rangée de mon tableau. ( voila pour la puissance). (je précise que j’ai un neutre commun sur un autre dj)
    pour la commande j’ai bien mes retour lampe en 2 en mes bp en a1.
    dans cette configuration ca fonctionne mais certain boutons poussoir ne s’actionne pas!
    sur le télérupteur 1 pas de problèmes
    sur le télérupteur 2 seulement 2 sur 3
    sur le télérupteur 3 seulement 1/5 ( par contre j’ai deux ligne de boutons poussoir qui arrivent 1 un seul fil fonctionne)
    déplus au niveau des BP je suis incapable de distinguer le retour BP de la phase car même couleur( beige)
    l’inversion des fils dans les bp ne donne rien non plus!
    franchement je ne sais plus comment chercher et pourquoi ca ne marche pas .

    • Bonjour

      Est-ce que c’est une installation qui fonctionnait avant et à laquelle vous n’avez rien touché ?
      Est-ce que c’est une installation qui fonctionnait avant et à laquelle sur laquelle vous avez fait des modifications ?
      Est-ce une nouvelle installation ?

      Quand cela ne fonctionne pas, cela veut dire que la lampe ne s’allume pas ? qu’un disjoncteur saute ? qu’un différentiel saute ?

      Même si ce n’est pas la cause de votre problème, sachez que vous n’avez pas obligation de mettre commande et puissance sur des disjoncteurs différents et que vous pouvez mettre plusieurs télérupteurs sur un même disjoncteur.

      Si vous avez modifié l’installation, vous etes certain que les poussoirs doivent bien être raccordés à la phase (montage 4 fils).

      Avez vous vérifiez que vos poussoirs ne sont pas bloqués ?

      Le sens de raccordement sur les poussoirs n’a aucune importance, mais sur certains poussoirs il y a un contact NO et un contact NC. Il faut bien utiliser le contact NO. Je dirais que cette hypothèse est une des plus probables.

      Si tout cela ne donne rien, testez la continuité au multimètre (hors tension) entre les fils des poussoirs et les fils qui arrivent au télérupteurs pour s’assurer qu’il n’y a pas une coupure quelque part.

  30. Bonjour,

    Merci pour vos explications, elles sont très claires ! J’ai malheureusement un soucis avec mes télérupteurs, j’ai un bruit assez important de type bzzzz qui se met au niveau du compteur éléctrique (et non un léger claquement comme attendu), mais je ne comprends pas d’où ça vient. Est ce que vous avez une idée du problème ?
    Merci à vous

  31. Bonjour mes grands… mon souci est que j’ai monté 10 ampoules sur un interrupteur mais tous les ampoules ne s’allument pas.. des fois fois, l’interrupteur se chauffe..

  32. Bonjour, pourriez vous me dire si, avec un telerupteur 16ax legrand 0455 15 il existe des interrupteurs à detection de mouvement adaptés, j’ai tenté dans mon couloir mais cela ne fonctionne pas (il y a 2 interrupteurs dans ce couloir)
    Merci

  33. […] le besoin de l’installation, on a besoin d’un télérupteur unipolaire, d’un disjoncteur, des boutons poussoirs, des fils électriques, des dominos […]

  34. Bonjour,

    Pour des raisons pratique j’ai été obligé de cabler la commande de mon télérupteur sur un dijoncteur séparé de celui utilisé pour le circuit lumière du télérupteur.
    En fait le retour poussoir se fait par une phase repiquée dans une boite de dérivation issu de ce dijoncteur séparé, A2 est aussi relié à ce dernier.
    Du coup pour couper les poussoirs il faut que je coupe aussi ce circuit lumière.

    Est ce que c’est correcte ?

    Merci

    • Bonjour

      Ce n’est pas idéal car toujours confusant.
      Mais vous pouvez le faire à condition que le neutre raccordé au télérupteur soit issu du même disjoncteur que la phase des poussoirs, ce qui semble le cas d’après vos explications.

  35. Bonjour

    Merci pour votre retour après réflexion et pour éviter toute confusion (jamais bon en elec) j ai décidé de tirer un autre fil d alimentation des poussoirs pour tout mettre sur le dijoncteur du telerupteur et ne plus me repiquer sur la phase de la BD de l autre circuit

  36. Bonjour

    la protection de la commande par un 2 ampères sert à protéger la bobine du telerupteur ?
    Et en tertiaire cette protection est obligatoire pour la même raison ?

  37. Bonjour

    Pour un télérupteur, on ne met pas de disj 2A
    Le circuit de commande se câble en aval du disj 10A ou 20A du circuit d’éclairage.
    D’ailleurs la phase qui alimente les poussoirs est souvent également utilisées pour alimenter les interrupteurs des autres points d’éclairage placés sous le même circuit.

  38. Bonsoir guillaume,
    Je vais peut être ouvrir un débat sur le sujet, je viens de prendre connaissance que nous pouvons remplacer un télérupteur par un inverseur qu’il faut installer entre deux va et vient pour avoir 3 points de commande d’éclairage, mieux nous pourrions en mettre autant que nous voulons, mais toujours entre deux va et vient.
    Il parait même que nous pouvons créer nous mêmes ces inverseurs avec un double va et vient (manip à faire qu’en pensez vous?. votre avis pourra en éclairé plus d’un je pense.
    merci encore!

    • Bonsoir

      Un permutateur n’est pas d’usage des plus courants de nos jour, on lui préfère les télérupteurs + boutons poussoir, plus souples d’usage pour le cablage et l’évolutivité.

      Mais pour répondre à votre question, oui vous pouvez en mettre autant que vous voulez :
      https://www.casimages.com/i/190628085743383216291504.jpg.html

      Et on veut effectivement en fabriquer un à partir d’un double va et vient en ajoutant 2 fils à l’intérieur et en collant ensemble les 2 boutons du double va et vient. Dans certains série il est même possible de remplacer les 2 boutons du double va et vient par celui d’un va et vient simple, mais pas dans toutes.
      https://www.casimages.com/i/09011805314538323013399.jpg.html

      • Bonsoir.

        Pour faire humblement écho à un autre article de ce blog, une vertue du permutateur, à mon avis est l’économie en euros non négligeable qu’il permet. Pour l’avoir posé à la demande d’un client dernièrement, je trouve que c’est une solution à connaître et à proposer sous condition bien évidemment. Je ne remets pas en cause le fait que le BP + télérupteur offre plus de possibilité d’évolution.
        Merci pour vos contributions et le schéma de permutateur DIY ! Je n’en avais jamais entendu parler..

  39. Bonjour,
    Je rencontre un soucis sur un télérupteur :
    • nous avons dans notre salon 4 points lumineux commandés par 5 boutons poussoirs disposés au niveau des 5 accès de la pièce;
    • ce circuit d’éclairage est relié à un télérupteur combiné à un disjoncteur modulaire (Cf. photo, disjoncteur modulaire et télérupteur identifiés en numéro 2 et 3): Référence Schneider Electric R9ECL616 / Resi9 XE – combiné disj+télérupteur – 1P+N – 16A – courbe C – embrochable; lien: https://www.se.com/fr/fr/product/R9ERC240/resi9-xe—interrupteur-diff%C3%A9rentiel—2p—40a—30ma—type-ac—embrochable/?range=64246-resi9-xe-protection-et-distribution-embrochable&node=12367170469-interrupteurs-diff%C3%A9rentiels&parent-category-id=61000&parent-subcategory-id=61010
    • ce combiné télérupteur/disjoncteur modulaire est relié à un interrupteur différentiel (Cf. photo, télérupteur identifié en numéro 1): Référence Schneider Electric R9ERC240 / Resi9 XE – interrupteur différentiel – 2P – 40A – 30mA – Type AC – embrochable; lien: https://www.se.com/fr/fr/product/R9ECL616/resi9-xe—combin%C3%A9-disj%2Bt%C3%A9l%C3%A9rupteur—1p%2Bn—16a—courbe-c—embrochable/.

    A ce jour le soucis rencontré est le suivant: de manière totalement inopinée et totalement aléatoire (délai de 12h, 1 semaine, 2 jours, peu importe), l’interrupteur différentiel saute. J’ai isolé ce qui était incriminé et c’est précisément le télérupteur combiné au disjoncteur modulaire. Autrement dit, si je coup ce dispositif au niveau du disjoncteur modulaire en le mettant sur off, mon interrupteur différentiel ne saute plus jamais.
    Quelles seraient les pistes d’investigation selon-vous?

  40. Bonjour Guillaume
    Je suis très satisfait des schémas reçus mais je ne comprends pas comment brancher le télérupteur Legrand 16AX 4124 08
    Il n’y a pas de borne 2, cela veut-il dire que A2 et 2 sont branchés ensemble ?
    Merci pour votre réponse

  41. bonjour,
    je fais des travaux chez moi, et je veux remplacer 3 boutons poussoirs qui commandent un plafonnier… pas compliqué me direz vous… sauf qu’il y a 48h, sans que je sache pourquoi, rien ne fonctionne plus (j’ai tout de même retrouvé un dijoncteur 10 A basculé). J’ai vérifié tous les branchements, tout a l’air d’aller. J’apprends qu’il y a un télérupteur sur le circuit…impossible de le trouver. Derrière le tableau électrique, au milieu de tous les fils, il y a un boitier gris qui ressemble à un petit transfo. et un minuscule boitier noir… est-ce cela ?… merci de vos lumières !

    • Bonsoir

      Si vous avez changé les poussoirs, etes vous sûr d’avoir utilisé les bonnes bornes ?
      Il est possible que le boitier gris soit un télérupteur encastrable (en principe il y a 4 bornes).
      Une photo aiderait à confirmer

  42. bonjour,
    j’aurai des questions sur les télérupteurs :

    la distance max de 10m entre 2 boutons poussoirs : concerne t elle bien la distance de fils (le rouge et le violet) entre 2 boutons poussoirs ?… ou la distance physique d’implantaion de ces boutons ?… quel serait le probleme au delà de 10m de fils entre 2 boutons poussoirs?…

    Est il possible de connecter plusieurs télérupteurs unipolaires sur un même disjoncteur divisionnaire 16A ?…

    merci

  43. Bonjour,

    Tout d’abord merci beaucoup pour votre site ! Nous sommes avons acheté une maison avec toute l’électricité à refaire, et ça nous sauve la vie 😀 ! Néanmoins nous nous heurtons à un problème… Nous voulions faire un circuit pour les luminaires de la « partie jour » avec donc 5 points lumineux (Entrée, WC, salon, salle à manger et cuisine). Nous avons mis notre différentiel 10A (puisque possible jusqu »à 8 points lumineux). Le WC est commandé par un va et vient simple (pas de pb), l’entrée a 2 va et vient (jusque là ça va aussi) mais pour les autres pièces.. Nous voulions mettre des télérupteurs avec boutons poussoirs, car 3 commandes pour la cuisine, 3 pour la salle à manger et 5 pour le salon… Donc 1 télérupteur par pièce (les 3 montés en série). On suppose que l’on a que des pontages à faire pour relier entre eux les boutons poussoirs, mais on n’arrive pas à relier les télérupteurs au disjoncteur… Il faut remettre une boite de dérivation ?

    Merci d’avance,

    Camille

    • Bonjour

      C’est toujours un montage en parallèle que l’on fait.

      Il faut à chaque télérupteur amener phase et neutre, qui seront communs pour vos 3 télérupteurs et autres éclairages du circuit.

      Il y a plein de manière de faire : repiquage, boite de dérivation… Vous choisissez le plus pratique.

  44. une chambre qui a deux lampes a chaque coté du lit qui a son interrupteur,
    et a l’entré de la chambre son interrupteur.
    pourquoi l’interrupteur ne fonctionne t’il pas a l’entré de chambre
    et que les interrupteur fonctionne en appuyant a plusieurs fois en aillant un télérupteur
    pour la chambre

    Merci d’avance

    • Bonsoir

      A distance, sans voir sur place, difficile à dire
      Peut être que ce sont des interrupteurs alors qu’il faudrait des boutons poussoirs ?

  45. Bonjour,

    Tout d’abord merci pour cet article très bien documenté.

    Une question concernant les televariateurs à laquelle je ne trouve pas de réponse.
    Je suppose que leur bobine doit aussi être protégée par un disjoncteur 2A, n’est-ce pas ?

    Puis-je protéger les 4 bobines de mes 4 televariateurs avec le même 2A ?

    Merci par avance
    Guillaume

      • Merci pour votre réponse !
        Désolé pour mon retour tardif, je croyais être notifié de votre réponse.

        Quand je disais de protéger la bobine avec un 2A, je parlais de protéger la partie commande du télévariateur (comme sur votre « Schéma électrique du télérupteur unipolaire (avec protection spécifique de la commande) » en supposant qu’il y ait une bobine comme sur le télérupteur), c’est bien ce que vous aviez compris de ma question ?
        Si oui, pas besoin de 2A donc. Super !

        Effectivement, la partie éclairage est protégée par le 10A de l’éclairage.

        Merci encore !
        Bonne journée
        Guillaume

LAISSER UN COMMENTAIRE

S'il vous plaît entrez votre commentaire!
S'il vous plaît entrez votre nom ici
