Principe du volet roulant:installation-électrique-montage-électrique-volet-roulant

La volet roulant sert à occulter les fenêtres de l’habitation. Il peut être manuel ou électrique, c’est le cas électrique qui nous intéresse ici.

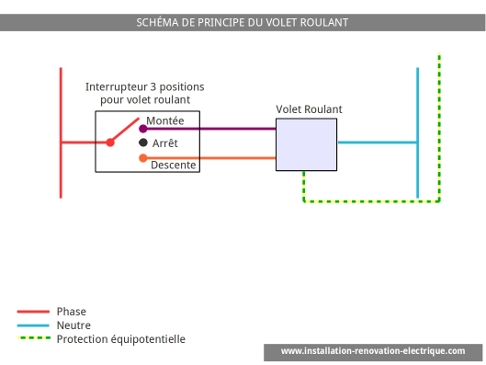

Schéma de principe du volet roulant:

Il y a plusieurs façons de commander un volet roulant dans l‘installation électrique (commande centralisée par exemple). Ici, c’est le schéma simple pour un seul volet roulant commandé à l’aide d’un bouton 3 positions.

schéma électrique du volet roulant

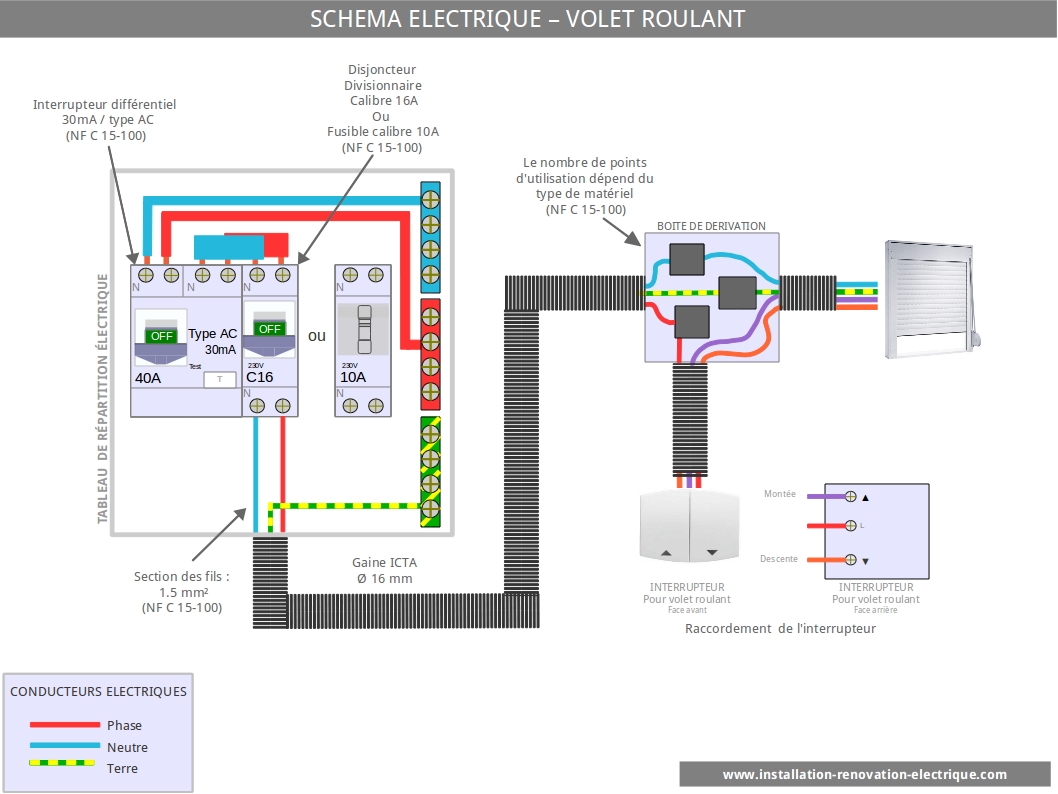

Schéma électrique du volet roulant:

Le schéma suivant fait partie du guide des schémas électriques du blog

Le schéma électrique du volet roulant  suivant est réalisé avec un interrupteur pour volet roulant montée/descente (une commande montée, une commande descente).

schéma électrique du volet roulant

guide de schémas électriques à la norme NF C 15-100

Le matériel pour le schéma électrique du volet roulant:

Il vous faut:

  • De la gaine ICTA en diamètre 20mm
  • Du fil en 1.5²
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Terre: vert/jaune obligatoirement
    • Deux fils de couleurs différentes pour les commandes de montée et de descente (marron et noir par exemple)
  • Un interrupteur correspondant au schéma électrique du  volet roulant que vous avez choisi (pour en savoir plus sur le branchement d’un interrupteur, cliquez ici)

La protection du tableau pour le schéma électrique du volet roulant:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • La protection du volet roulant électrique est assurée par un disjoncteur divisionnaire de calibre 16A ou un fusible 10A
schéma électrique volet roulant

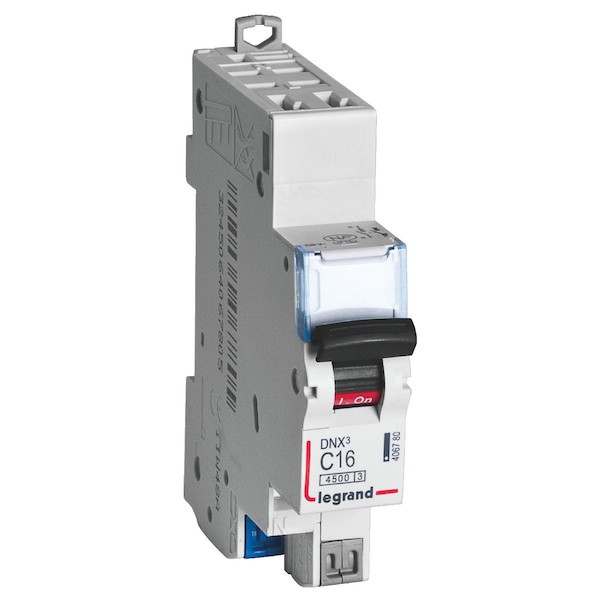

Le disjoncteur 16A assure la protection des volets roulant électriques

Le coût de la connexion électrique d’un volet roulant:

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 1.5² : 0.16€ / mètre linéaire
  • Interrupteur pour volet roulant : 9€ au minimum

cout minimum pour la connexion électrique d’un volet roulant:  9€ + 0.8€ / mètre linéaire de gaine tirée

Solution Domotique simple pour piloter les volets roulants:

Il existe des solutions alternatives pour le pilotage des volets roulants, les solutions domotiques. Elles permettent d’éviter de passer les fils électriques jusqu’à la commande et simplifie le montage.

Dans ce cadre, je vous conseille l’utilisation des modules Yokis (également utilisables dans le cadre de contrôle de point d’éclairage, comme le simple allumage radio)

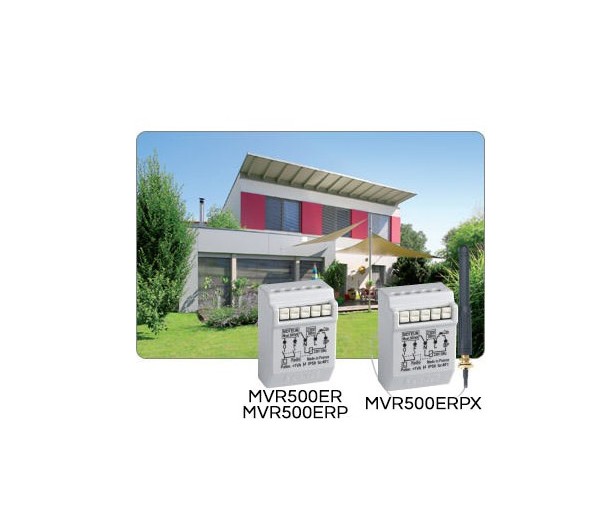

Je peux vous conseiller d’utiliser le  Micromodule Radio pour volets roulants Encastré 500W MVR500ER. Vous pourrez retrouver ce module en suivant ce lien
