Test Knipex Ergostrip: un outil à dégainer et dénuder efficace
Le dénudage des fils électriques ou le dégainage des cables restent pour moi deux étapes les plus rébarbatives et les plus pénibles qu’il soit sur un chantier en électricité: il faut veiller à ne pas entamer le cuivre, dégainer sur la bonne longueur…. Bref, vous l’aurez compris, ce n’est pas ma tasse de thé. Alors, lorsque je trouve un moyen de me simplifier ces deux tâches, je fais vite le test: voyons tout de suite si c’est le cas avec cette nouveauté Knipex Ergostrip.
Caractéristiques techniques du KNIPEX Ergostrip:
Cette nouvelle référence (16 95 01 SB) proposée par Knipex, est qualifiée « d’outil universel à dégainer« .
C’est selon moi un peu plus que ça, car l’outil sert effectivement à dégainer, à dénuder mais le tout en simplifiant les gestes: c’est ce que je vais vous montrer au travers des chapitres qui suivent:
Spécifications constructeur de l’outil universel knipex Ergostrip:
Voici les données fournies par Knipex sur l’outil Ergostrip (accessible ici).
- Diamètre de dénudage pour câble rond: diamètre 8 à 13mm.
- Section de dénudage pour conducteur plein et toron: section 0,2 à 4mm2.
- Type de dénudage pour câble informatique: CAT 5 – 7, Twisted Pair UTP/STP.
- Diamètre de dénudage pour câble coaxial diamètre 4,8 à 7,5mm.
- Longueur: 135mm.
Comme je l’ai évoqué dans l’énonciation des spécifications du constructeur, l’outil Knipex Ergostrip ne s’arrête pas au dégainage des câbles électriques.
Il va plus loin en apportant une réponse pour les câbles de données de l’installation électrique: le câble réseau et le câble coaxial pour la télévision.
Un format bien étudié pour dégainer:
Le Knipex Ergostrip est orienté à la manière d’un pistolet.
Cette forme permet notamment de dégainer des câbles déjà en place dans les boites d’encastrement ou boite de dérivation.
Il permet d’aller chercher le câble électrique bien au fond de la boite, et ce, sans effort (démonstration faite dans la vidéo en fin d’article).

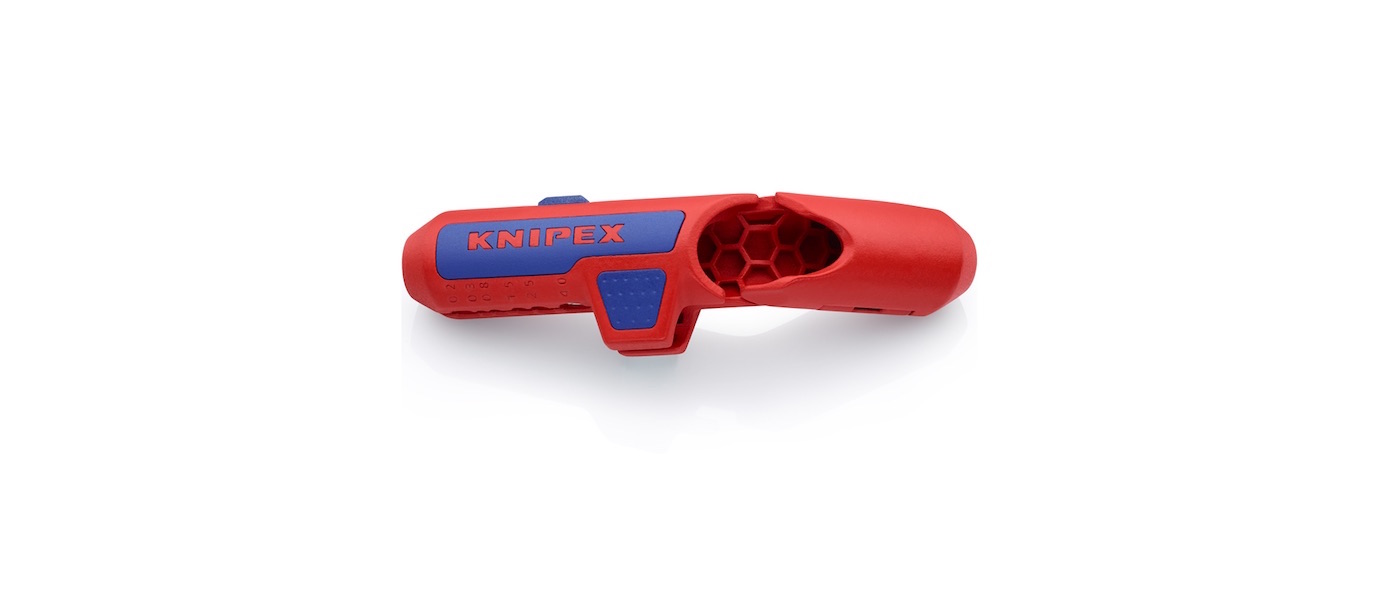

La référence 16 95 01 SB Knipex Ergostrip
Cette forme sépare notamment les deux parties de l’outil à dégainer:
- D’un côté la partie servant à dégainer les câbles électriques et à dénuder.
- L’autre coté du knipex ergostrip est constitué de la partie pour les câbles courant faible.
L’Ergostrip de Knipex à un format particulier, mais très bien étudié
Dénuder les fils et câbles électriques pour le courant fort:
La partie la plus longue du Knipex Ergostrip est utilisée pour dégainer les câbles type R2V.
- L’embout pour le dégainage sur une courte distance.
- Le système avec une lame et un guide de découpe pour dégainer sur des longueurs plus importantes (situé sur le côté de l’ergostrip).
La partie la plus longue de l’ergostrip est réservée en partie pour dégainer les câbles électriques
L’ouverture de l’outil knipex Ergostrip se fait avec le système de loquet bleu situé sur le côté de l’outil.
Le Knipex Ergostrip en position ouvert: la lame permet d’ouvrir les câbles électriques sans toucher les fils
Le dénudage des fils électriques se fait grâce aux orifices sur la partie latérale de l’Ergostrip.
Il est possible de dénuder des fils de section allant de 0,2 à 4mm2.
Partie de l’outil servant à dénuder les fils électriques
Knipex ergostrip et cable de courant faible:
Pour le courant faible, il faut utiliser l’autre extrémité du Knipex Ergostrip.
L’extrémité sert à retirer l’enveloppe isolante extérieure des câbles de données (Coaxial TV et réseau).
L’autre extrémité du Knipex Ergostrip permet de retirer l’isolant des câbles courant faible (réseau et TV)
Test et prise en main de l’outil universel 3 en 1 Knipex Ergostrip:
La prise en main de l’Ergostrip est facilitée grâce à sa forme en pistolet comme évoqué ci dessus.
La forme de l’outil permet une bonne prise en main
L’outil est petit et se range facilement dans la caisse à outils d’électricien.
L’ouverture / fermeture de se fait à l’aide d’un loquet permettant de protéger l’outil dans la caisse à outil.
Passons maintenant à la pratique sur deux types de câbles.
Test dénudage de câble électrique R2V avec le knipex ergostrip:
L’outil est simple à utiliser.
L’embout de taille est bien saillant et permet de faire une découpe nette, sans entailler les fils à l’intérieur du câble électrique (ici du 3G1,5mm2 R2V).
Pour dégainer le câble il faut:
- Insérer le cable dans l’outil Knipex Ergostrip en positionnant l’extrémité à l’endroit à partir duquel il faut dégainer.
- Serrer et effectuer une rotation pour découper l’isolant.
- Relâcher et reprendre un peu plus loin pour tirer la partie à dégainer.

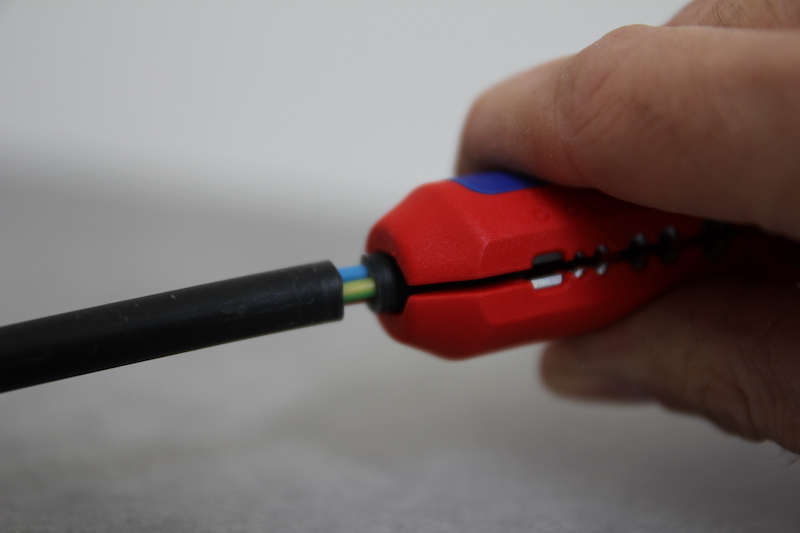

Dégainer un cable électrique avec le knipex ergostrip, phase 1
Pour dégainer un câble sur une longueur plus importante, il faut dans un premier temps procéder à la découpe de l’isolant extérieur de la partie à dégainer avec l’extrémité (comme ci dessus) et utiliser dans un deuxième temps la partie latérale:
- Ouvrir l’outil.
- Insérer le cable.
- Fermer l’outil à dénuder.
- Tirer le câble sur la longueur à dégainer tout en maintenant la pression avec le Knipex Ergostrip.
Insertion du câble électrique dans l’Ergostrip
La partie latérale sert à dégainer les câbles électriques sur une grande longueur
Retrait de la gaine d’un cable électrique type R2V
Une fois de plus, la taille est bien nette et l’évacuation de la partie isolante est facile (Les fils électriques ne sont pas entaillés).
Pour ce qui est du dénudage des fils électriques avec le knipex ergostrip, le fonctionnement est tout aussi simple:
- Ouverture.
- Insertion du fil dans le bon diamètre.
- Fermeture.
- Quart de tour et tirage pour dénuder le fil.
Partie servant à dénuder les fils électriques du knipex ergostrip
Un véritable outil universel 3 en 1 pour dénuder et dégainer
Test dénudage de câble réseau et cable TV:
Pour les câbles réseaux ou TV, il faut utiliser l’extrémité la plus courte de l’outil knipex.
La découpe de l’isolant se fait de la même façon que pour le câble, mais avec une profondeur nettement moins importante.
Le retrait de la partie isolante du cable TV se fait à l’aide de la partie la plus courte du Knipex ergostrip
Dénuder un cable TV avec l’outil Knipex Ergostrip
En ce qui concerne le dénudage du câble coaxial, l’outil Knipex permet de faire un retrait de la partie isolante blanche très facilement grâce à l’outil de dénudage de fil.
Dénuder le câble TV avec l’Ergostrip de Knipex est un véritable jeu d’enfant
Vidéo de présentation du Knipex’Ergostrip:
Vous pouvez retrouver l’ensemble des caractéristiques que j’ai évoquées ci dessus dans la vidéo de démonstration réalisée par Knipex:
Où acheter l’outil a dégainer et dénuder Knipex Ergostrip?
L’Ergostrip est disponible sur plusieurs sites de vente en ligne parmi lesquels:
Au final, il faut compter environ trente cinq euros pour l’achat de ce modèle Knipex 169501SB.
Conclusion:
L’efficacité n’est pas relative à la taille, et c’est bien ce que nous prouve Knipex avec sa référence Ergostrip.
C’est un outil à dénuder petit mais diablement efficace.
Il permet de dégainer câble et fil électrique à la vitesse grand V, sans effort et avec précision.
Le knipex Ergostrip a remplacé mon ancien couteau à dégainé et me permet de gagner surtout du temps pour la partie câblage VDI.
Un outil pour dénuder les fils électriques bien pratique pour tous les professionnels et une solution intéressante pour tous les bricoleurs qui souhaitent dégainer leurs câbles en étant sûr de ne pas entamer les fils électriques.
bonjour,
suite à votre article je me suis offert cette outil.
petit bémol pour dénuder les fils des câbles RO2V où il rencontre des difficultés pour dénuder , de plus l’isolant « se coince dans les dents », au début je penser que c’était pour une marque spécifique mais à l’usage c’est régulier.
Aucun problème pour les fils type H07VU
Bonjour à tous,
Moi j’adore cet outils à dégainer les câbles et dénuder et fils :
Le Dénudeur universel Wei con Strip per N° 100 = 985 962 Marque Fac om
Car la mâchoire est déjà ouverte, donc ultra rapide et précis. De plus pour tous diamètres…
Ergonomiquement.
JPR
Bjr,
Mon conmentaire concerne le lien : ici à un très bon prix chez ManoMano.
Je précise que j’utilise une tablette.
Certes si je pointe sur ce lien, il est alors indiqué le prix attractif de 23,99€. Mais gare!!! car cela concerne une autre référence knipex: la 1664125sb et qui esy bCP bCP moins polyvalente.. Pour retrouver la bonne reference il faut cliquer sur autres modèles. L’ergostrip aparaît alors à 30,96€, sans compter les frais et le délai de livraison dans mon cas c’était 10 euros et 8 jours pour la livraison.
J’ai pas fais attention et maintenant je vais à mes frais renvoyer cet outil peu polyvalent au marchand pour en obtenir le remboursement.
Au final, avec Amazon, on ne se trompe pas de référence, et la livraison est gratuite pour l’ergostrip et le délai bien plus court.
A mince, je vais qd même pas faire de la pub pour Amazon…
Bonjour,
Merci pour votre retour, j’ai modifié le lien qui avait du entre temps changé chez ManoMano.
Cordialement
Bonjour Guillaume,
Est il possible d’avoir un test sur le coupe gaine knipex ?
Merci bcp pour vos conseils avisés
Bonjour
J’ai fait l’acquisition de cet outil et j’avais évoqué avec Guillaume l’idée de faire un article.
Mais à l’usage, il s’est avéré peu pratique : il nécessite d’être bien positionné dans l’axe de la gaine. Mais vu qu’il est assez encombrant, ce n’est possible que pour les gaines qui arrivent par l’arrière d’un boitier d’encastrement, pas pour celles qu’il arrivent par le côté.
Donc au final peu de cas d’usage pertinents et on a donc laissé tombé l’idée de l’article.
Petite rectification concernant le cable réseau cat 6 les outils dispos chez la concurrence soit disant adapté font pas mieux voir pire, conclusion l’ergostrip fonctionne pas si mal , en prenant soin de ne pas appuyer et de faire un quart de tour pas plus si non le feuillard sera entamé
Je me suis fait un 3 fois 6mm² dernièrement en cable rigide résultat impeccable.
Donc à part certain R02V qu’on pourra traiter au jokari ça reste le meilleur compromis on peut quasi tout faire avec
Top pour le coaxiale, cable ppt, le dénudage des fils , cable NYM 3X1.5 ou autre, 3 X 6 ² distinguo
Pas génial pour le Ro2V 3X1.5 (nexans) l’isolant est plus fin que le NYM et on attaque très légèrement l’isolant des fils.
Pour le cable réseau cat 6 idem il faut à peine appuyer sinon on entaille le feuillard très légèrement , les fils sont en revanche toujours épargné.
bonjour,
l’ergostrip est-il adapté pour les cables RJ45 grade 3 TV ?
merci
Salut,
C’est bien pratique, j’ai son homologue de chez jokari mais pas en version ergonomique, par contre en dénudant énormément avec les empreintes 1,5 et 2,5 certains plastiques se bourrent à ce niveau là, et parfois je dois retirer un excédent.
Je n’ai pas tester mais il y a une super pince à dégainer knipex, un genre de pince à bec coudé, l’as tu essayée?
À bientôt
Bonjour,
Merci pour ton retour sur le modèle Jokari.
Je n’ai pas testé la pince à dégainer Knipex, c’est un modèle automatique?
Bonjour,
Cet outil est génial, souffrant régulièrement de douleurs aux mains/bras (canal carpiens), il me soulage énormément.
Sauf bémol, et pas des moindres, étudié pour les droitiers uniquement, donc dans mon cas beaucoup moins logique à utiliser.
Les 2 existent = Ergostrip® Droitier 16 95 01 SB/5 Ergostrip® Gaucher 16 95 02 SB
bonjour,
étant aussi electricien je posséde un Jokari et un denudeur robur qui permet de dénuder dans les boites de dériv. , c’ est vrai que l’ ergostrip allie les deux à merveille !
Seul bémol , c’ est pour le dénudage de gros cables ou le jokari est toujours utile.
Mais l’ Ergostrip sera dans ma caisse à outils d’ ici peu !!!!
Bonjour,
Super, j’attends ton retour dessus!
Bonjour,
Merci ! Reste plus qu’a trouver une promo et il sera mien !
Bonjour Guillaume,
Possédant déjà la pince tricut de Wiha et le jivaro de Facom, mais n’étant pleinement satisfait ni par l’un, ni par l’autre, j’hésite à investir dans l’ergostrip…. Êtes-vous toujours aussi enthousiaste à son sujet, après un an d’utilisation ?
Cordialement.
Bonjour,
Toujours aussi satisfait. Génial pour les tableaux de communication, il me fait gagner beaucoup de temps!
Bonjour.
Outil très intéressant que je vais acquérir prochainement, merci pour ce test.
Connaissez vous un outils qui permette de couper les gaines en fond de boite ?
Merci pour votre réponse !
Rémy
Vraiment interessant cet outil, alors entre jokari, egostrip ou jivaro(facom) quel est votre preferé et pourquoi?
Bonjour,
Je n’ai pas testé le jivaro mais il ressemble au Jokari.
La différence avec le Jokari, c’est le fait que l’ergostrip va plus loin en terme de dégainage, notamment au niveau des câbles courant faible.
Son plus grand atout est sa capacité à dénuder un cable en fond de boite d’encastrement, sans aucun doute.
Certes, l’ergostrip est plus cher que le Jokari, mais beaucoup plus complet.
Guillaume
