Cette année, j’ai pu donner des formations à des apprentis en CAP PROELEC.

Expérience enrichissante qui m’a permis de soulever des points de blocage technique, et notamment un en particulier, le contacteur Jour nuit qui sert à piloter le chauffe-eau électrique – cumulus (on appel parfois aussi contacteur Heures pleines / Heures Creuses).

Dans cet article, j’aborde en détail et de façon pédagogique le contacteur jour nuit. L’idée, bien cerner son fonctionnement de façon à réaliser le câblage plus facilement.

Le principe de fonctionnement général du contacteur jour nuit:

Le contacteur jour nuit à un rôle principal: Il doit permettre le passage du courant, et donc alimenter le chauffe-eau en électricité pour en finalité, produire de l’eau chaude.

Ce passage de courant est autorisé par une commande, bien souvent délivrée par EDF (On peut aussi utiliser une horloge pour piloter le contacteur jour nuit et le chauffe eau).

contacteur Legrand pour le ballon d'eau chaufde
Exemple de contacteur jour Nuit Legrand

Comprendre le principe de fonctionnement du contacteur  jour nuit par le schéma:

Les 4 éléments clés d’un montage avec contacteur jour nuit:

Pour expliquer le principe de fonctionnement, il faut inclure le contacteur jour nuit dans un schéma électrique global, c’est à dire avec la commande, la puissance, le contacteur jour nuit en question, et le chauffe eau électrique:

  1. La partie commande: Elle pilote le contacteur, en lui indiquant si le contacteur doit laisser passer la puissance (le courant).
  2. La partie puissance: C’est l’alimentation qui passe à travers le contacteur pour être envoyée au chauffe eau.
  3. Le contacteur: Il laisse passer ou non la puissance (le courant) selon l’ordre qu’il reçoit de la commande.
  4. Le récepteur: C’est le chauffe eau électrique ou cumulus, qui reçoit la puissance (le courant) depuis le contacteur.



Chauffe eau électrique: principe du montage contacteur jour nuit
Prince de fonctionnement du relais jour nuit du contacteur cumulus

Le pilotage du contacteur, fonctionnement du relais jour nuit:

C’est donc la partie commande, qui pilote le contacteur:

  • Lorsque la commande est activée, le contacteur est “passant” et le chauffe eau est alimenté en électricité: c’est le mode que j’appelle nuit (le chauffe eau fonctionne la nuit).
  • Lorsque la commande est désactivée, le contacteur est “non passant” et le chauffe eau est non alimenté en électricité: c’est le mode que j’appelle jour (le chauffe eau ne fonctionne pas le jour).

Si vous avez compris ce principe, le câblage du contacteur sera plus facile.

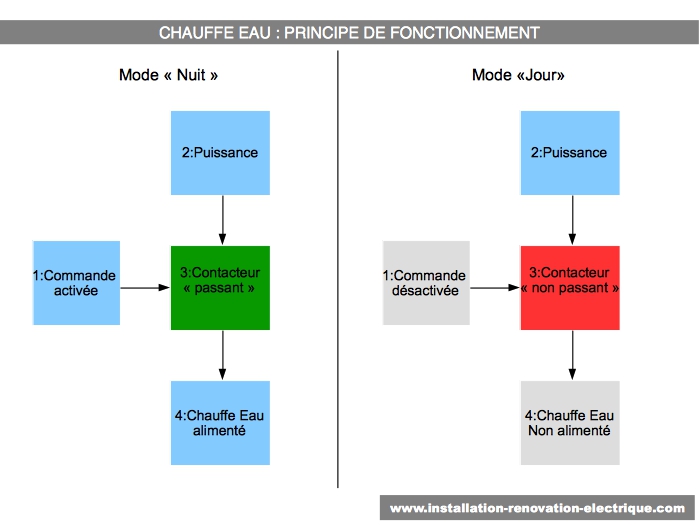

Cumulus et pilotage par contacteur jour nuit
Principe de fonctionnement du contacteur en heures creuses (nuit) et en heures pleines (jour)



Les modes de fonctionnement du contacteur Jour nuit:

Je vous ai dit précédemment que c’est la commande qui envoie les ordres au contacteur. Cependant que faire si on veut ne pas dépendre de la commande?

Par exemple, j’ai consommé toute l’eau chaude du chauffe eau électrique, est ce que je dois attendre demain pour avoir à nouveau de l’eau chaude?

Heureusement, non.

Sur le contacteur HP HC, il y a un sélecteur au milieu, avec 3 positions:

  • Position 1 ou ON
  • Position AUTO
  • Position 0 ou OFF

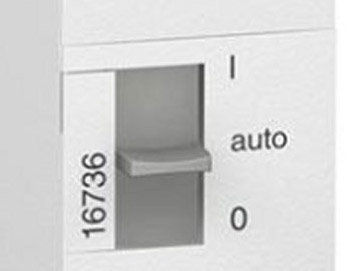

Voici des zoom sur des sélecteurs de contacteur jour nuit:

Branchement contacteur jour nuit
Sélecteur du mode de fonctionnement du contacteur jour nuit: position Auto
Branchement contacteur jour nuit
En mode automatique, c’est le signal envoyé par EDF qui pilote le contacteur

Mode de fonctionnement AUTO du contacteur jour nuit:

C’est le mode de fonctionnement où c’est la commande qui donne l’ordre de fonctionnement, le signal est envoyé par ENEDIS (ERDF).

Mode de fonctionnement ON du contacteur jour nuit :

C’est le mode pour forcer le fonctionnement du chauffe eau. Le chauffe eau fonctionnement en permanence dans ce mode, et vous permettra d’avoir de l’eau chaude en journée si jamais vous avez épuisé la réserve de votre cumulus. Selon la marque, c’est parfois 1 au lieu de ON sur le contacteur.

Plus communément on parle de mettre le chauffe eau en marche forcée.

marche forcée contacteur hphc
Le chauffe eau fonctionne en marche forcée dans cette position du contacteur jour nuit

Mode de fonctionnement OFF du contacteur jour nuit:

Ce mode permet de désactiver le contacteur: le chauffe eau ne sera plus alimenté (plus de production d’eau chaude dans le ballon). Selon la marque, c’est parfois 0 au lieu de OFF.

Le schéma de branchement électrique du contacteur jour nuit:

Voici le schéma de câblage du contacteur Jour Nuit que vous pourrez aussi retrouver dans le guide des 65 schémas électriques:

Ce schéma électrique est le schéma avec pilotage depuis le contact EDF qui joue le rôle de commande. En l’absence de contact EDF vous pouvez utiliser une horloge pour simuler les horaires (heures pleines et heures creuses).

La partie commande est reliée au disjoncteur 2A pour la protection du contact EDF. Pour cette partie, je recommande généralement de penser à un montage électrique simple allumage.

Si je fais l’analogie avec le schéma électrique du simple allumage:

  • Interrupteur du simple allumage = contact EDF
  • Point lumineux du simple allumage = Borne A1 A2 (ou a et b) du contacteur Jour Nuit
schéma électrique chauffe eau contacteur jour nuit
Schéma électrique du chauffe eau avec branchement du contact d’asservissement EDF

Banniere-guides-electricite-728-260

Voici une vidéo qui résume parfaitement le fonctionnement du contacteur jour nuit:

Les questions récurrentes sur le contacteur jour nuit:

Pourquoi parle t-on de contacteur jour nuit?

C’est vrai que depuis le début de cet article, je parle  de jour / nuit. En réalité, c’est Heure Pleine / Heure Creuse ou les abréviations HP HC.

La facturation de l’électricité varie selon l’heure dans la journée, en étant plus chère la journée que la nuit (Cela dépend de votre abonnement).

Le principe: faire fonctionner le chauffe eau la nuit, lorsque l’énergie est moins chère, et le mettre au repos le jour, d’où le nom de contacteur Jour  Nuit.

Pourquoi ne pas utiliser le contact EDF directement pour piloter le chauffe eau sans passer par le contacteur?

Le contact EDF (appelé aussi contact d’asservissement) ne supporte pas les fortes intensité, c’est pourquoi il faut utiliser le contacteur jour nuit.

Qu’est ce qui se passe si j’oublie de remettre mon contacteur jour nuit en position Auto?

Pas de panique, vous aurez de l’eau chaude quand même, le contact d’asservissement ERDF fera automatiquement repasser le contacteur jour nuit en position auto au prochain déclenchement.

Qu’est ce qui se passe si le disjoncteur 2A qui protège le contact d’asservissement EDF n’est pas activé?

J’ai fait l’analogie avec le simple allumage avant: c’est le même principe, la commande ne pourra pas être envoyée au contacteur heure pleine heure creuse, le cumulus électrique ne sera pas alimenté (pas d’eau chaude dans le réservoir du ballon). Il faut donc que le disjoncteur 2A soit en permanence allumé pour pouvoir permettre au courant d’alimenter la bobine du contacteur jour nuit.

disjoncteur 2A pour le contact EDF
Le disjoncteur 2A permet de protéger le contact EDF

Au niveau du tableau électrique il y a un bruit, comme une vibration, et j’ai l’impression que c’est à cause du contacteur jour nuit

Effectivement, il y a une forte probabilité que le bruit de votre tableau électrique provienne du contacteur jour nuit: J’ai écris un article à propos des vibrations dans le tableau électrique causées par le contacteur jour nuit. Un simple remplacement suffit à supprimer ces grésillements.

A quel endroit faire le branchement du contacteur jour nuit?

Le contacteur pour le chauffe eau se branche en fin de rangée du tableau électrique. Pourquoi? Car il n’est pas relié au peigne électrique. En effectuant le branchement du contacteur jour nuit en bout de rangée, on évite de couper le peigne électrique.

Comment brancher le contacteur jour nuit
ici, le contacteur jour nuit est branché en fin de rangée du coffret électrique

Remarque: Le disjoncteur du chauffe eau est branché juste avant le contacteur. Il est relié au peigne électrique en amont, pour recevoir l’alimentation électrique qui provient de l’interrupteur différentiel.

Quelle marque, quelle référence choisir et quel prix pour mon contacteur jour nuit:

Vu que le contacteur s’installe en bout de rangée et n’est pas connecté au peigne électrique, il n’est pas nécessaire de choisir un contacteur de même marque que le reste du matériel électrique de votre tableau.

Voici quelques marques parmi les plus connues avec des tarifs intéressants trouvés sur le net (sur des sites de confiance):

Contacteur HPHC Legrand silencieux 412501:

Le numéro 1 des ventes en modèle silencieux de marque Legrand est disponible ici à 35 euros.

Vous le trouverez aussi à un prix encore plus intéressant ici chez le spécialiste de la vente de matériel électrique Domomat.

Legrand contacteur jour nuit triphasé :

Si vous possédez une installation triphasée, c’est ce modèle qu’il vous faut. (contacteur Legrand 412502).

Gewiss contacteur jour nuit GWD6742 ou GW96691:

Disponible ici chez Ebay pour la référence 6742.

La référence GW96691 est quant à elle disponible ici chez Outiz.

Eaton TN230/SS:

Disponible ici chez Conrad.

Contacteur jour nuit AEG:

En vente ici chez Amazon.

Branchement contacteur jour nuit aeg
contacteur jour nuit aeg

Schneider 16736:

J’ai fait une revue complète sur ce contacteur schneider ici, vous pourrez y retrouver les liens pour ce contacteur. C’est le contacteur le plus facile à cabler dans le tableau électrique.

Contacteur Hager ETC225:

Si vous utilisez la marque HAGER C’est la référence ETC225 qu’il faut utiliser. Elle est disponible ici chez Outiz.

branchement contacteur jour nuit hager
référence ETC 225

En grande surface de bricolage:

Si vous êtes habitués des grandes surfaces de bricolage, vous pouvez commander en ligne et récupérer en magasin.

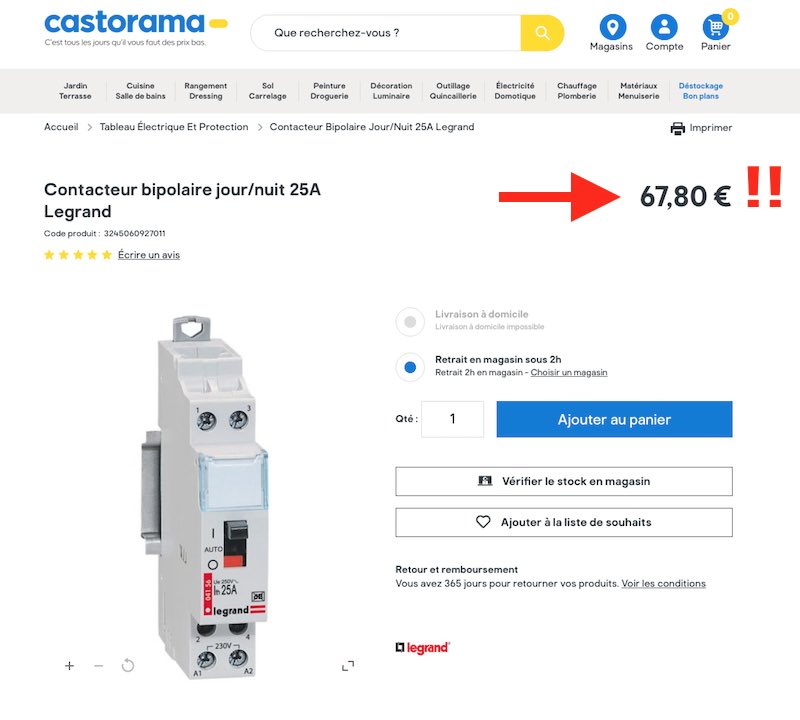

C’est le cas par exemple chez Castorama, ou vous pouvez retrouver en suivant ce lien toute une série de contacteurs jour nuit.

Il y a notamment une référence à 20 euros environ (ici plus exactement) mais sur laquelle je n’ai pas de retour.

Autres marques en ventes privées:

Vous pouvez également vous inscrire ici sur le site Batiwiz: c’est un site de ventes privées en ligne qui propose souvent des offres de matériel électrique et vous pourrez y trouver un contacteur jr/nuit pour votre chauffe eau à prix intéressant.

Mon conseil Outillage pour le branchement du contacteur:

Equipez vous de tournevis isolés d’électricien pour faire le raccordement électrique. Voici deux lots intéressants:

Pour les tests et la vérification de présence de tension, utilisez un multimètre. Je vous conseille:

A propos des plages d’horaire Heures pleines Heure Creuses:

Les plages d’horaires pour commander le cumulus varient en fonction du lieu ou vous vous trouvez.

Pour connaitre les pages horaires pendant lesquelles votre chauffe eau fonctionne, il faut aller sur le site ERDF spécialisé en suivant ce lien.

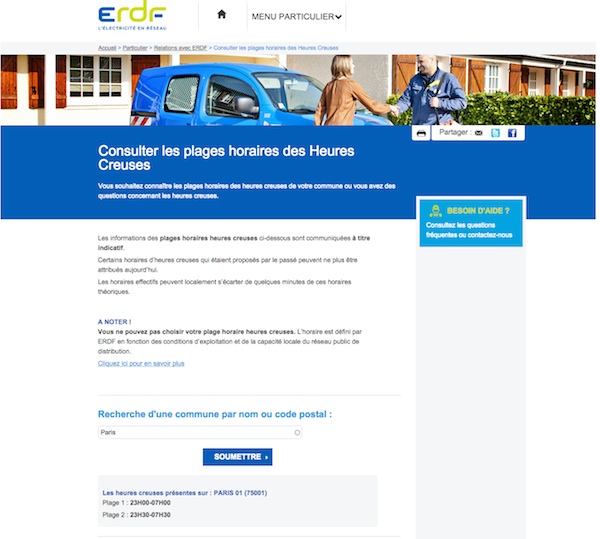

HP HC ERDF
ERDF founit un service en ligne permettant de connaître les heures pleines et les heures creuses pour le pilotage du contacteur jour nuit
