wago 221, test des bornes de connexions automatiques à levier
Il n’y a pas que les nouvelles technologies qui sont sujettes à la miniaturisation, c’est aussi le cas en électricité. La preuve avec la référence wago 221 que je vais présenter.
Certains endroits souffrent en effet de manque de place au moment du cablage électrique, c’est le cas de la boite de dérivation.
Wago à pensé aux installateurs électriciens en créant une nouvelle gamme wago 221 de connecteurs automatiques à leviers.
Qu’est ce qui change avec la nouvelle gamme Wago 221?
La nouveauté de cette gamme de wago, c’est la taille des bornes de connexion.
Mais pourquoi vouloir diminuer la taille des wagos?
Tous simplement parce que les boites d’encastrement, les boites de dérivation et les goulottes sont déjà très chargés.
Wago annonce ici une réduction de la taille de 40% par rapport à la série 222 (les bornes wago à levier classique que vous pouvez retrouver dans cet article).
Je rappelle que les bornes à levier sont utilisées là ou les connecteurs wago classiques ne peuvent pas être utilisés à cause de la présence de fil électrique souple (H07VK).
Ce gain de place peut s’avérer très utile notamment dans le cablage dans les chauffages électriques ou dans les boites d’encastrement pour la connexion des volet roulants électriques.
Autre avantage, la transparence de ce nouveau wago 221. L’ancienne version 222 ne permettait pas de voir si la connexion était correcte.
Enfin, mise à part le gain de place et la transparence dont j’ai parlé au dessus, cette nouvelle gamme de wago dispose de deux prises de test pour mesurer la présence de tension aux bornes du wago.
Voici la vidéo de présentation de ce nouveau connecteur automatique:
Données techniques de la série wago 221

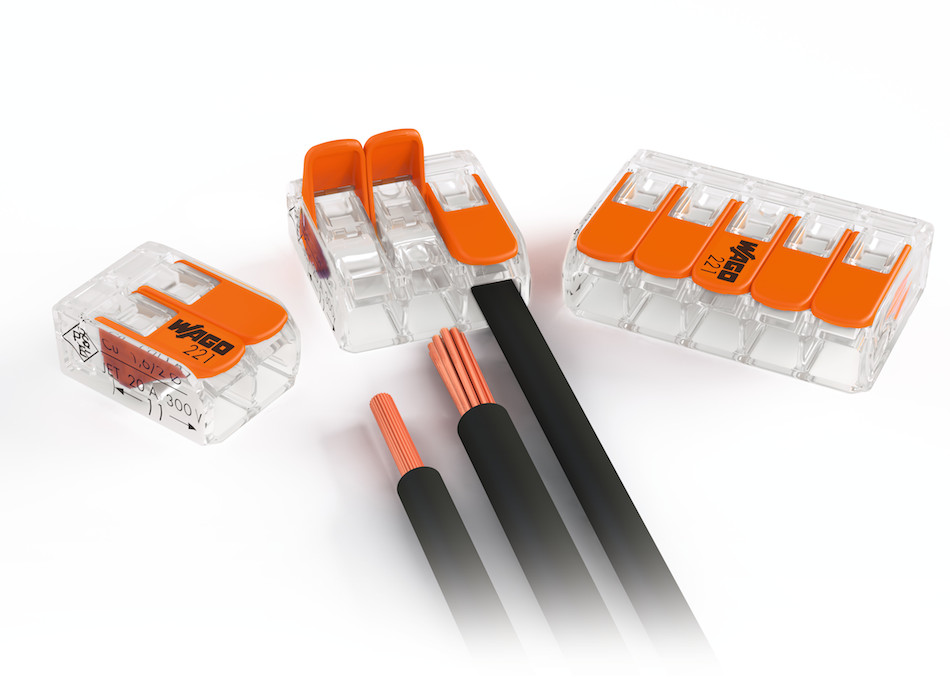

La série wago 221 est composée de 3 références:
- 221-412 pour la borne automatique deux entrées.
- 221-413 pour le wago trois entrées.
- 221-415 pour le connecteur cinq entrées.
voici les spécifications techniques de la référence wago 221-413:
- Longueur dénudée: 11 mm.
- Couleur: transparent, orange.
- Section max. de câble rigide: 4 mm².
- Section min. de câble rigide 0.2 mm².
- Section max. de câble flexible 4 mm².
- Section min. de câble flexible 0.14 mm².
- Isolation: matière plastique.
- Type de connexion: ressort de traction.
- Largeur: 18.7 mm.
- Longueur 18,6mm.
- Courant nominal 32 A.
- Tension nominale 450 V.
- Gamme de température jusqu’à +105 °C.
Le wago peut être utilisé pour la connexion des chauffages électrique: il possède une capacité à absorber un courant nominal de 32A et est donc calibré pour les circuits de puissance (notamment les prises spécialisées 20A).
Connexion des bornes automatiques à levier wago 221:
Côté connexion, on reprend la bonne vieille méthode du wago 222.
Il faut lever le levier du wago, insérer le fil dénudé (sur 11mm maximum) et fermer le levier.
L’avantage, c’est que le contrôle visuel est maintenant possible avec la nouvelle série de wago 221.
La partie dénudée du fil électrique est visible à l’intérieur du connecteur rapide Wago.
Le wago 221 s’utilise de la même façon que la gamme de référence 222
Ou acheter ces bornes wagos 221?
Cette nouvelle gamme de wago 221 est disponible chez plusieurs fournisseurs de matériel électrique en ligne.
Voici quelques liens qui vous permettront d’en faire l’acquisition si vous voulez les utiliser sur votre chantier: Les références de la gamme wago 221 sont disponibles ici chez Amazon ou encore en suivant ce lien chez ManoMano.
bonjour je souhaite faire une extnesion de ma maison (abri de jardin et coin repas) je compte installer 3 luminaires + 1 inter double + 1 inter simple + 4 prises + 3 spots enterrés. Mon tableau électrique est trop loin et je comptais me repiquer sur une prise dans un cellier collé à la maison ; qu’en pensez vous?
Bonjour
Ce n’est pas 100% conforme à la norme par rapport aux critères de confort, mais pour un abri de jardin ce n’est pas essentiel
Bonjour
Je dois installer un tableau électrique dans un local accueillant du public, mon problème est que mon arrivée d’électricité dans le bâtiment (sachant qu’il y a un compteur à l’extérieur avec un disjoncteur à l’extérieur en limite de propriété) se trouve dans le futur toilette, je souhaite donc rallonger les câbles d’arriver général pour installer mon tableau dans une autre pièce. Quelle technique de raccordement puis-je utiliser ?
Cordialement
Bonjour je termine ma cuisine, j’ai dû prolongé un câble électrique par connecteur wago pour chaque câble (1WAGO pour neutre, 1 pour la terre et 1 dernier pour la phase) rien d’extraordinaire ce câblage je l’installe dans une goulotte plastique et lorsque je déplace l’un des câble une étincelle ce fait dans un des wago. Est ce normal ou dangereux ?
Bonjour
Puisque cet article ancien n’y fait pas référence, je voudrais faire remarquer qu’il existe maintenant une série 221-61x, acceptant des sections de 0.5 à 6mm2, avec un courant nominal de 41A. Environ 20% plus gros que la série 221-41x. Pratiquement introuvables en GSB, mais très accessibles sur le net. Bien utiles en tous cas.
Bonsoir
Bonne remarque.
Guillaume a justement fait un article plus récent qui y fait référence :
https://www.installation-renovation-electrique.com/borne-wago-6mm2-test-serie-221-connecteur-a-levier/
Bonjour
A noter que les wagos à levier ne supportent pas toujours l’ immersion temporaire (inondation de trois jours).
Wagos pour connexion de luminaires de jardin…Sur une vingtaine trois ont cessé toute fonction…démontés et remplacés par des dominos classiques, ils ont été trempés quelques jours dans du coca, et deux ont apparemment retrouvé leur ressort…le dernier ne veut rien savoir.
A noter aussi que l’on peut trouver pour pas cher des vendeurs ebay qui annoncent wago, mais ce n’ en sont pas: achat récent de « wago » pour connexion rigide (pas de levier) plus gros de 50 % et les connecteurs pour huit fils font presque le triple du wago original !!
Bonjour,
Merci pour cet article.
J’ai cependant une question à laquelle je ne trouve pas réponse.
Je viens d’acheter une suspension lumineuse qui comprends 6 cables avec ampoules et celle-ci est arrivée avec 2 wago 221 à 5 entrées.
Je ne peux donc connecter que 4 cables au lieu des 6 et je ne sais pas comment remédier à cela.
Je n’ai pas trouver de wago à plus de 5 entrées.
Des idées?
Merci d’avance,
Bonsoir
Il suffit de ponter 2 bornes Wago entre elles
Exemple sur ce lien :
http://www.casimages.com/img.php?i=120814092748383210210855.jpg
A noter que dans certaines séries, les Wago existent avec 8 entrées, mais c’est peu pratique d’usage, et je ne crois pas que cela existe dans les séries pour fils souples.
Bonsoir
J’en ai acheté quelques unes pour tester.
Première surprise, c’est plus gros que ce que je pensais.
Certes, c’est plus petit que la série 222 des Wagos à levier, mais je m’attendais à avoir la même taille que les mini Wago pour fil rigide de la série 2273.
En fait, on est proche de la taille des Wago classiques pour fils rigide (série 273).
Venons en la manipulation.
Les leviers s’actionne facilement. Le ressort de rappel est très puissant contrairement à la série 222. Attention aux doigts en fermant à vide.
J’ai testé avec du fil rigide et du fil souple. Le levier se referme de manière énergique sur les fils sans les blesser. Les deux types de conducteur tiennent bien en place.
On peut voir que la connexion est bonne par transparence et il y a une borne test dans chaque sens pour pouvoir tester la connexion.
L’ouverture est tout aussi facile. Il suffit de redresser les leviers pour libérer le fil.
Bref un bon produit qui va vite détrôner la série 222.
Bonjour Christophe,
Merci pour ce retour. J’ai également fait l’acquisition d’une boite et je ferai un article de test sur ces nouveaux wagos qui m’ont l’air assez bien pensés
Je suis fasciné par le wago 221 c’est la toute première fois que je vois cela. Merci bcp
Bonsoir
A noter que Conrad les vend au détail.
Pratique pour faire des tests.
Je vais m’en acheter quelques unités.
