Rallonge électrique
Résumez cet article :

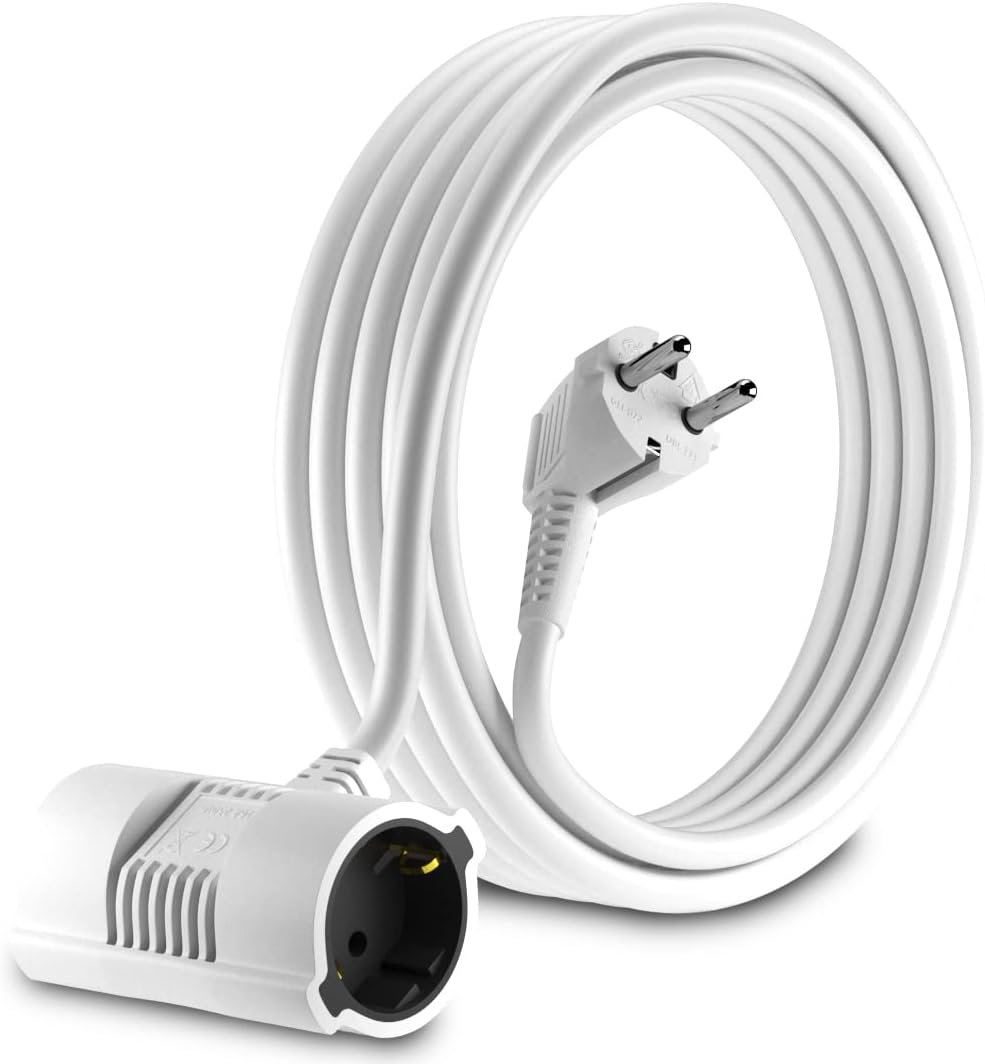

Une rallonge électrique est un câble souple muni d’une fiche mâle 2P+T à une extrémité et d’un ou plusieurs socles femelles à l’autre, destiné à prolonger l’alimentation d’un équipement jusqu’à une prise distante. Sa section et sa longueur doivent être choisies en fonction de la charge raccordée pour éviter toute chute de tension ou échauffement.
Les valeurs à retenir sont celles du texte ci-dessous.
Sections et longueurs maximales sans chute de tension > 3 %
| Section | Courant max | Longueur max à 10 A | Longueur max à 16 A | Usage typique |
|---|---|---|---|---|
| 1,5 mm² | 16 A | 25 m | 15 m | Outillage léger, informatique, éclairage |
| 2,5 mm² | 16 A | 40 m | 25 m | Électroportatif, aspirateur, chargeurs |
| 4 mm² | 16 A (fiche 2P+T) | 50 m | 40 m | Chantier, compresseur, nettoyeur haute pression |
Règle de l’enrouleur et rallonge de chantier
Un enrouleur partiellement déroulé constitue un risque thermique souvent sous-estimé. Le câble chauffe en proportion de R × I² et, serré en bobine, il évacue mal cette chaleur : la gaine peut ramollir puis fondre. C’est pourquoi un enrouleur porte en général deux puissances maximales, câble enroulé et câble déroulé. La règle : dérouler complètement le câble de l’enrouleur avant tout usage en puissance.
La rallonge de chantier est plus robuste que celle de la maison : câble souple sous gaine caoutchouc de type H07RN-F, fiche et socles protégés contre les projections d’eau, alimentation depuis une prise protégée par un disjoncteur ou un interrupteur différentiel 30 mA. Sur un chantier professionnel, le choix du matériel relève de l’employeur et du Code du travail.
La norme NF C 15-100 traite de l’installation fixe, pas des rallonges : une rallonge reste un équipement mobile et temporaire. Elle ne doit jamais traverser une cloison, passer sous un tapis ou être utilisée comme installation permanente — c’est le rôle du câblage fixe depuis le tableau.
La puissance admise câble enroulé, marquée sur l’enrouleur, est nettement plus faible que la puissance admise câble déroulé. Avant de brancher un appareil de puissance (aspirateur, perceuse, nettoyeur haute pression), dérouler tout le câble.
Questions fréquentes
Une rallonge réduit-elle la puissance disponible pour l’appareil ?
Oui, légèrement. Toute résistance de câble génère une chute de tension proportionnelle à la longueur et à l’intensité. À 16 A sur 15 m de câble 1,5 mm², la chute atteint environ 3 % (7 V sur 230 V). Pour un outil électroportatif, cela est imperceptible. Pour un appareil sensible à la tension (variateur, convertisseur), préférer une section plus élevée ou réduire la longueur.
Quelle rallonge choisir pour un nettoyeur haute pression 2 000 W ?
À 2 000 W / 230 V = 8,7 A en continu, un câble 2,5 mm² est suffisant sur 40 m. Si la distance est supérieure, passer en 4 mm². Vérifier que la fiche et les socles sont IP44 minimum pour un usage extérieur, et que le câble est de type H07RN-F (caoutchouc) et non H05VV-F (PVC intérieur uniquement).
Peut-on brancher une multiprise en bout de rallonge ?
Oui, à condition que la charge totale des appareils branchés sur la multiprise ne dépasse pas la capacité du câble de rallonge. Brancher deux rallonges en série (l’une dans l’autre) est en revanche à éviter : la résistance cumulée et les pertes aux fiches s’additionnent et peuvent causer un échauffement excessif aux points de contact.
