LE GUIDE DE SCHEMAS ELECTRIQUES EST CONFORME AVEC LE NOUVEL AMENDEMENT A5 DE LA NORME NF C 15-100

Avez vous ces problèmes?

Vous recherchez des schémas sur le net, mais vous ne trouvez jamais la même représentation pour un même montage électrique.

Vous ne savez pas quelle couleur de fil utiliser pour faire votre câblage électrique.

Vous ne savez pas quel calibre de disjoncteur ou de porte fusible utiliser pour protéger votre circuit électrique.

Vous ne connaissez pas les recommandations de la norme NF C 15-100 pour le schéma électrique que vous souhaitez réaliser.

Le schéma électrique que vous avez vu ne correspond pas au composant électrique que vous avez acheté.

J’ai réalisé pour vous ce guide, en me basant sur mon expérience d’électricien:

Grâce à ce guide de 75 pages, vous allez réaliser les câblages de votre installation électrique dans le respect des normes

Un guide de schémas pour réaliser vos branchements électriques

43 schémas électriques indispensables pour l’installation électrique

18 schémas constructeurs

(Legrand, Hager, Schneider Electric)

75 pages ou je vous explique chaque schéma électrique ,

en partant de l’interrupteur différentiel et des protections du tableau électrique,

en passant par la gaine ICTA et les boîtes de dérivation,

pour finir par l’appareillage au bout de l’installation électrique, avec les bonnes couleurs des fils

Voici la liste détaillée des schémas du guide:

Avantage:

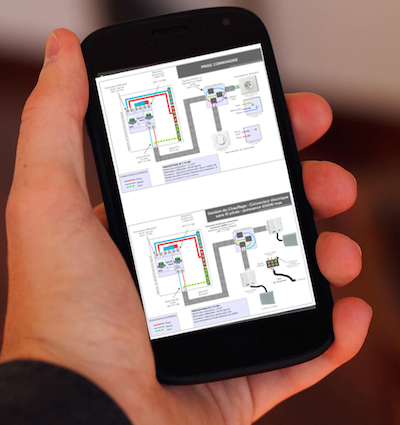

La lecture facile sur smartphone:

Emportez vos schémas électriques avec vous, dans votre mobile pour pouvoir les consulter sur chantier.

Les schémas de l’éclairage

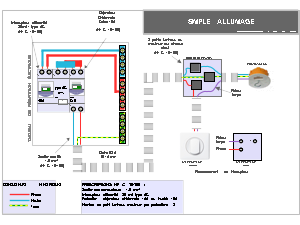

Simple allumage
Simple allumage à variateur
Simple allumage à commande radio
Double allumage
Va et vient
Double va et vient
Télérupteur unipolaire montage 3 fils
Télérupteur unipolaire montage 4 fils
Télérupteur unipolaire montage 4 fils commande protégée
Télérupteur bipolaire
Télérupteur bipolaire commande protégée
Télérupteur à encastrer
Minuterie
Minuterie avec préavis
Raccordements des circuits lumineux

Les schémas des prises de courant 16A

Prise commandée
Prise confort 8 socles
Prise confort 12 socles
Prise confort pour la cuisine 6 socles
Raccordements des circuits prises

Les schémas électriques des circuits spécialisés

Prise 32A raccordement sortie de câble
Prise 32A raccordement prise
Prise 20A spécialisée lave linge
Prise 20A spécialisée lave vaisselle
Chauffe eau / Cumulus contacteur jour/nuit
VMC Ventilation Mécanique contrôlée

Les schémas des circuits communs de l’installation électrique

Volet roulant avec interrupteur
Volet roulant commande radio
Parafoudre
Extracteur d’air sur simple allumage
Allumage par détecteur de présence Infrarouge automatique
Allumage par détecteur de présence Infrarouge extinction forcée
Allumage par détecteur de présence Infrarouge marche forcée
Pompe de puit
Porte de garage

Les schémas des circuits chauffage de l’installation électrique

Convecteur sans fil pilote puissance max 2250W
Convecteur sans fil pilote puissance max 3500W
Convecteur sans fil pilote puissance max 4500W
Convecteur sans fil pilote puissance max 7250W

Convecteur avec fil pilote puissance max 2250W
Convecteur avec fil pilote puissance max 3500W
Convecteur avec fil pilote puissance max 4500W
Convecteur avec fil pilote puissance max 7250W

Les schémas électriques LEGRAND

Télérupteur modulaire 041 63
Télérupteur encastrable 491 20
Contacteur Legrand pour gestion générale de l’éclairage 412545
Minuterie 047 02
Minuterie 047 02 avec Préavis 047 10
Parafoudre 039 51
Parafoudre 039 40/41/43
Contacteur jour/nuit pour cumulus 041 56

Les schémas électriques HAGER

Télérupteur modulaire EPN 510
Minuterie EMN 01
Parafoudre SPN 715D
Contacteur jour/nuit pour cumulus ETC 225
Disjoncteur divisionnaire à coupure de fil pilote MFN 910/916/920/925

Les schémas électriques SCHNEIDER ELECTRIC

Télérupteur modulaire 15510
Minuterie 16655
Parafoudre 16614
Contacteur jour/nuit pour cumulus 16736
Horloge 15335 pour contact jour/nuit cumulus

CLIQUEZ ICI POUR OBTENIR VOS SCHEMAS ELECTRIQUES

SCHEMAS ELECTRIQUES GARANTIS 100% CONFORMES A L’AMENDEMENT A5 DE LA NORME NF C 15-100 APPLICABLE A PARTIR DU 27 NOVEMBRE 2015
