Pour réaliser les connexions électriques dans les boîtes de dérivation, dans les boites d’encastrement, il existe plusieurs choix: dominos et wagos. Pour ma part, j’utilise le plus souvent les wagos (pour des sections de fil allant jusque 2,5mm², au delà domino), qui assurent des branchements électriques fiables dans le temps, les dominos ayant tendance à se desserrer. Voici un petit tour des wagos qui existent, comment les connecter, et le bon usage qu’il faut en faire.

Fil électrique rigide et fil électrique souple:

Dans cet article, j’aborde les termes de fils rigides et de fils souples. Je dois l’expliquer, même si c’est simple, car certains type de wago n’acceptent pas les mêmes fils.

Le fil électrique rigide HO7V-U, ne possède qu’un seul fil en cuivre à l’intérieur.

Le fil souple (type H07VK ) possède plusieurs brins de cuivre entourés par un âme (la partie en PVC de couleur).

les fils de l'installation électrique de la maison

Les wagos pour les connexions avec fils rigides:

Le wago pour fil rigide est utilisé typiquement pour réaliser les dérivations dans l’installation électrique.

La section maximale utilisable des conducteurs est de 6mm², avec la série de wago 6mm2.

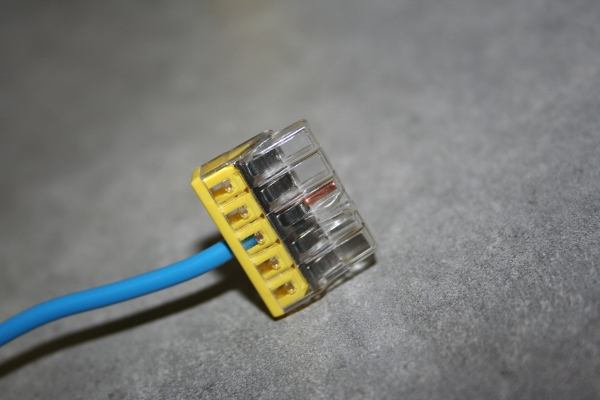

Les fils électriques sont dénudés d’une longueur de 5 mm environ,  puis sont insérés dans les orifices du wago (le cuivre ne doit pas dépasser en dehors du wago).

La connexion est réalisée grâce à une mâchoire métallique qui coince les fils.

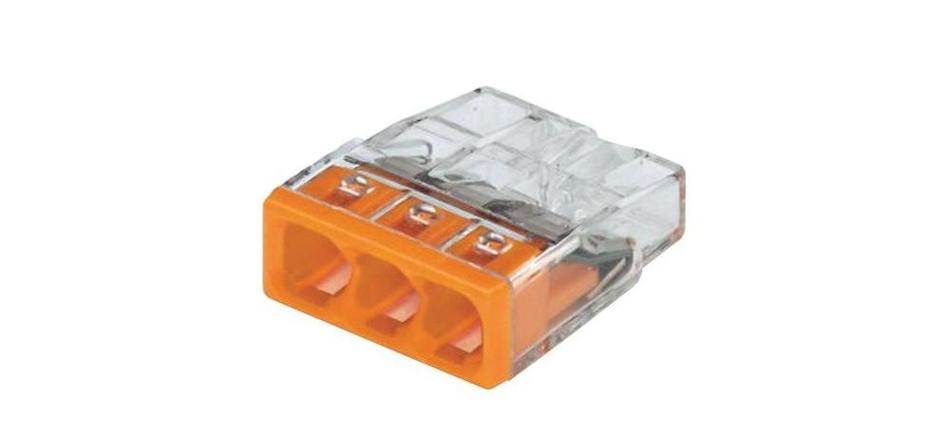

connexion électrique grâce au wago
Les wagos possèdent une mâchoire métallique qui vient bloquer le fil électrique dénudé

Ces wagos sont disponibles pour la connexion de 2, 3, 4, 5 et 8 fils électriques, en packaging de 50 ou 100 pièces.

Ce type de conditionnement est plutôt réservé aux professionnels.

A la fin de l’article, je vous indique ou trouver des assortiments de wagos à des tarifs intéressants.

Boite de wago pour la connexion des fils électriques
Conditionnement des wagos en paquets pour les professionnels.

Les wagos pour la connexion des luminaires / volets roulants:

Les wagos pour les luminaires / volets roulants sont spécifiques.

De part la forme il sont plus gros que les wagos pour fils rigides.

Ils permettent la connexion des fils souples et des fils rigides.

D’un coté du wago, il y a deux orifices pour la connexion des fils rigides (deux trous pour la réalisation de ponts entre luminaires).

De l’autre côté, il y a une mâchoire pour la connexion de fils souples.

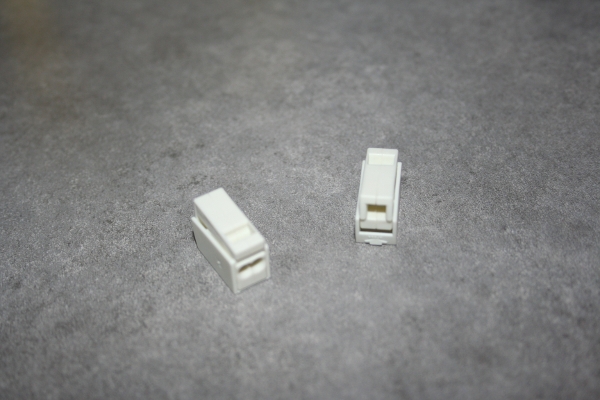

wago fils souple rigide luminaire
Wagos pour luminaires
wago souple et rigide

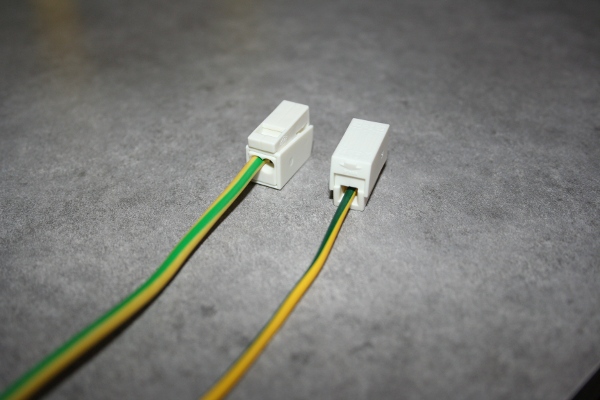

Connexion des wagos pour luminaire avec un côté pour le fil souple et un autre côté pour le fil rigide

Pour connecter le fil électrique souple, il faut appuyer sur la mâchoire, insérer le fil, et relâcher la mâchoire.

wago pour l'installation des luminaires
Etapes de branchement d’un wago pour luminaire

La connexion des fils rigides est identique à la connexion des wagos pour fils rigides (dénuder le fil sur 5mm et l’insérer dans le connecteur).

Ces wagos ne doivent pas être utilisés pour les chauffages, il ne sont pas prévus pour supporter un courant fort.

Ils peuvent être utilisés pour les connexions d’alarme, de visiophone, d’interphone….. Vous l’aurez compris, pas de puissance avec ces wagos.

Les wagos pour la connexion des chauffages:

Les wagos pour les chauffages permettent la connexion des fils souples et des fils rigides, d’un seul et même côté.

Ces sont des wago « couteau suisse » que vous pouvez utiliser dans tous les cas.

Ils supportent le passage de courant plus élevé, ce qui est indispensable pour la connexion des chauffages.

Ils sont d’autant plus pratique car la déconnexion est plus facile.

Le seul inconvénient que je leur trouve, la taille plus grande, ils prennent donc plus d’espace dans les boîtes de dérivation et boites d’encastrement.

installation électrique et wagos

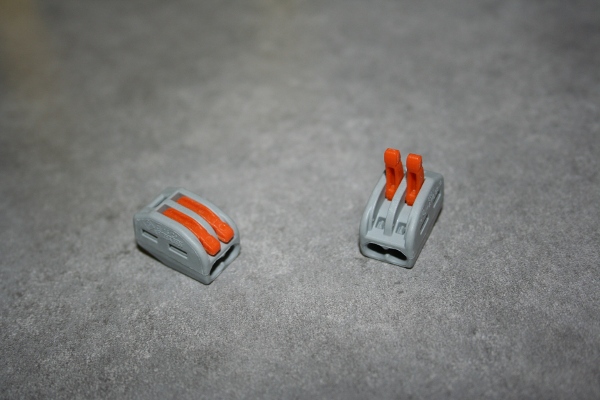

Bornes wagos avec des leviers pour ouvrir et fermer la connexion électrique

Côté utilisation, il suffit de lever les « languettes », d’insérer le fil dénudé bien au fond, et de rabaisser la languette: la connexion est réalisée.

L’exemple ci dessous est réalisé avec un fil électrique souple.

connexion des wago chauffages avec languette
Les bornes Wagos avec des languettes ou cliquets sont plus faciles à brancher (3 étapes)

Ou acheter mes wagos?

L’inconvénient avec les wagos, c’est qu’ils sont souvent vendus en pack de 50 ou 100 d’une même sorte.

Si vous êtes un professionnel en électricité, vous n’aurez aucun mal à écouler le stock.

Pour un particulier qui réalise une seule installation électrique, c’est plus problématique.

J’ai donc sélectionné des packs sur internet qui vous permettront de faire des économies:

Des wagos à l’unité?

Dans certains cas, acheter un paquet complet de wago peut s’avérer non rentable, notamment pour les références dont on à moins l’utilité, comme les bornes wago à levier (la référence de wago 221 par exemple).

Dans ce cas, si vous cherchez des connecteurs automatiques vendus à l’unité, je vous conseille de vous orienter ici chez ManoMano qui vend les wagos à l’unité.

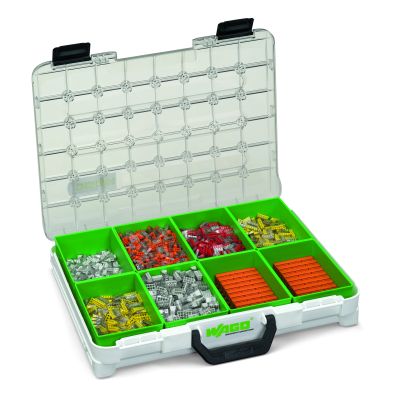

wago en mallette
Les grands conditionnements de wagos comme cette mallette sont plutôt réservés aux professionnels



Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

41 Commentaires

  1. Bonjour Guillaume,

    J’ai un petit renseignement à te demander conçernant les wagos fils rigide, »comment fait on pour enlever un fil de la machoir du wago sans l’abimer »?

    merci à +

    • Bonjour,

      Pour enlever un fil d’un wago, il faut tirer dessus tout en le tournant. C’est un peu difficile a tirer néanmois. A ne pas faire et refaire trop de fois au risque d’abimer le wago.

      Merci et à bientôt!

      Guillaume

  2. Bonjour,
    une petite remarque concernant les dernières photos, normalement Wago recommande de ne soulever qu’une languette à la fois car l’effort à exercer est assez important et il y a risque de casser le connecteur. J’ai pu le vérifier une fois, depuis je fais attention. Les photos pourraient induire en erreur une personne qui ne les a jamais utilisés
    Cordialement.

    • Bonjour,

      Je n’ai jamais rencontré ce problème, utilisant quotidiennement ce type de wago. Je ne manquerai pas de faire un retour si cela m’arrive.

      Je vous remercie pour votre contribution.

      Cordialement

      Guillaume

  3. Bonjour,

    Pouvez-vous me dire si les wagos pour les connexions de chauffage supportent des connexions/déconnexions à répétition dans la durée? Si non quel type de système de connexion électrique pourrait le supporter?

    Merci

    Cordialement

    Lucie

    • Bonjour,

      Les wagos ne sont pas faits pour des connexions et déconnexions à répétition. Les « machoires » vont finir pas se distendre et vous pourrez avoir des disconnexions voir des surcharges au final. Attention donc!

      Cordialement

      Guillaume

      • Bonsoir,

        Une petite question :

        Est-on autorisé à connecter du fil de cuivre rigide de 4 mm² sur les Wagos ( à levier ) type chauffage ?

        Apparemment on peut connecter 4 mm² souple…

        J’ai essayé de passé un 4 mm² rigide et ça connecte sans forcer…

        Je ne lis aucune contre indication à ce sujet…

        Merci de votre réponse,

        Cdt

        • Bonjour,

          La connexion d’un fil rigide 4m² dans un wago souple me parait difficile. A propos de ce fil 4mm², de quelle année date votre installation? car ce type de fil a « disparu », on ne rencontre plus que des sections de 1,5mm² 2,5mm² et 6mm². Quoiqu’il en soit, votre connexion doit être durable et bien fixée. Si votre wago indique la connexion jusqu’à 4mm², cela doit être bon.

          Cordialement

          • Bonjour,

            Merci pour votre réponse,

            L’installation date de 1990, cependant la dite ligne est une ligne qui avait été tirée et dédiée par l’ancien propriétaire de la maison à un poste à souder à l’arc.

            D’ailleurs c’est la seule ligne ou j’ai remarqué du 4 mm²…

            Concernant la connexion, je me répète, j’ai fait un essai et ça me paraît bon, ça tient aussi bien que du 2.5 mm².

            Pourquoi un WAGO qui accepte une connexion en 4mm² souple n’accepterait-il pas une connexion de même section en rigide, à partir du moment où le fil rentre et tient…

            Je voulais un avis car techniquement je vois que c’est réalisable…

            Sinon je laisse les dominos existants, pas grave…

            CDT

          • Bonjour,
            Attention ! Les bornes WAGOS 222 (grises avec les leviers orange) sont prévues pour la connexion de fils souples de 0,08 à 4 mm² max, ou de fils rigides ou semi-rigides de 0,08 à 2,5 mm² max. Vous n’utilisez pas la bonne Wago ! Essayez plutôt la Wago 773-173 pour du 4 mm² rigide.

            • Bonjour,

              Les fils utilisés pour la démonstration dans cet article sont de section 2,5mm2 au maximum, je pense ne pas avoir fait d’erreur dans l’utilisation. A propos du fil 4mm2, ce dernier n’est pratiquement plus utilisé, directement du 6mm2, inutilisable avec les wagos que vous citez effectivement

              Cordialement

  4. Articles intéressants et instructifs.
    En ce qui concerne le câblage après comptage, vers le tableau de distribution, les conducteurs sont-ils généralement en 6mm2 ?
    Merci, cordialement

  5. Bonjour cher homonyme,
    Je suis tombé là en cherchant les plus petits « dominos » que l’ont puissent trouver, et vous pourrez peut-être m’aider.
    Je fais du modélisme et j’utilise du fil monobrin de 1mm².
    Les dominos classiques font au minimum 2,5mm², ce qui n’est pas pratique pour moi…
    Avez-vous une idée de ce que je pourrais utiliser ?
    Merci pour ce site qui est vraiment intéressant !

    • Bonjour

      La série 2273 de chez Wago accepte des fils de 0,5² à 2,5²
      http://www.wago.fr/solutions/gestion-technique-du-batiment-gtb/installation-du-batiment/bo%C3%AEtes-de-derivation/bornes-pour-bo%C3%AEtes-de-derivation/index.jsp#
      https://eshop.wago.com/JPBC/0_5StartPage.jsp?TopNavi=0_6TopNavi.jsp&Zone=6&Hauptframe=%2FJPBC%2FCommonPageHandler.jsp&activatedPage=CATALOGPAGE

      Sinon il y a les bornes micro pour les sections entre 0,6² et 0,8²
      http://www.wago.fr/solutions/gestion-technique-du-batiment-gtb/installation-du-batiment/bo%C3%AEtes-de-derivation/bornes-micro-pour-bo%C3%AEtes-de-derivation/index.jsp

  6. Bonjour,
    J’ai utilisé un wago pour supprimer un point luminaire et depuis je n’ai plus d’électricité dans la pièce.
    J’ai donc installé un seul wago à deux entrées pour deux fils ? Est ce correct ? Ou bien faut il plutôt un wago par fil ?
    Merci

  7. Bonjour.

    Existe-t-il des boîtiers d’encastrement pour interrupteurs de taille plus importante pour pouvoir y loger des wagos (plus) facilement? Je compte monter 3 interrupteurs en dérivation pour 3 points lumineux dans 1 grande pièce en me servant de wagos pour faire circuler les conducteurs (Ph, N et terre) d’inter en inter.
    Merci pour le blog, c’est bien utile.
    F.M.

  8. je ne comprends pas bien! …mai sans doute pas doué!
    si 2 entrées , on met un bout bleu dans un trou et un autre bout bleu dans l’autre, ainsi on prolonge le fil
    mais si 4 entrées , si l’on met un bleu et un rouge (ou mieux 2 bleu et 2 rouge) je suppose …qu’il y a court circuit!

    merci

    • Bonjour

      On met toujours des fils de même nature.

      Donc si par exemple ce sont des neutres : 2 bleus, 3 bleus, 4 bleus, 5 bleus…

      Car effectivement si on mélange bleu et rouge cela fait un court-circuit

  9. Bonjour , un petit problème pas facile a résoudre pour moi … je voudrais installer 2 appliques dans ma salle de bain ,mais le hic c’est que je n’ai que 2 fils bleu et marron ,comment dois-je faire pour rajouter 2 autre fils pour brancher la deuxième ? merci pour votre réponse
    Cordialement Roussette

  10. Bonjour
    je suis étonné que l’on préconise des wagos et à défaut des dominos dans des boites de dérivation.
    N’est-il pas préférable pour la continuité de la ligne de réaliser des soudures ?

  11. bonjour,je suis de la province du Québec,ville de Québec…puis-je savoir dans quel endroit je peux obtenir le produit en succursale.
    merci claude barbe..

  12. Bonjour,
    Merci pour cet article très clair sur les Wago !
    Ça va m’être très utile pour le petit bricolage que j’ai à faire.
    Je cherche à alimenter une deuxième lampe en va-et-vient à partir d’un interrupteur existant. En fait dans une chambre, actuellement l’interrupteur allume le plafonnier et je souhaiterais rajouter une petite lampe de chevet (qui aura un inter en amont).
    Etant donné que la gaine existante est en 16 et qu’il faut que je fasse passer 4 fils (2 navettes, un retour lampe et une arrivée phase), je me demandais si utiliser du fil de 1mm² ne serait pas une bonne idée pour faciliter le passage des câbles dans la gaine ?
    Je sais bien que normalement c’est du 1,5mm² pour l’éclairage, mais je me dis que pour une lampe de chevet en LED (utilisation maxi 5W)… ça serait amplement suffisant ? Sachant en plus que j’ai même pas 10m entre les deux interrupteurs.

    J’ai juste le plus grand mal à trouver du monobrin en 1mm².

    • Bonsoir

      Même si électriquement cela fonctionnerait, c’est interdit par le norme de faire une installation fixe avec une section inférieure à 1,5².
      Si vraiment vous ne vous en sortez pas, il existe les solutions radio, mais plus chères.

  13. Bonjour,
    Je dois réaliser en LED un chemin lumineux de 50ml (consommation inférieur à 100w pour les 300 leds) d’où partiront une dizaine de petits chemins de 3 à 4 ml (total de 100ml)
    j’ai donc le chemin principal avec 300 départ vers 300 leds
    je ne me vois pas souder 300 fois 2 câbles donc envisage des wago mais ne sais pas s’il en existent qui enserre le câble en créant un contact et sur lequel je puisse mettre le départ vers les leds
    Pouvez-vous me dire si j’ai des chances de trouver ceci et si il en existe qui sont étanches
    Merci
    Denis

  14. Bonjour ;
    Je ne suis pas sûr de bien comprendre le besoin, mais est-ce que la série 243-xxx qui est une gamme de petites bornes ne conviendrait pas ?
    https://www.wago.com/fr/bornes-d-installation/bornes-micro-pour-bo%C3%AEtes-de-d%C3%A9rivation/p/243-204

  15. Bonjour,
    j’ai connecté un fil souple 1,5mm2 dans une borne de raccordement rapide pour fils rigide, avec 4 autres fils rigide 1,5mm2.
    ça fonctionne le moment.
    Y a-t-il un risque ?
    Merci de vos conseils

  16. Bonjour,
    pour un éclairage extérieur, j’ ai 5 appliques murales alimentées en fils de1,5mm qui arrive dans une boite de dérivation(la boîte est dans un regard au sol) .
    J’ai donc 6 fois 3 fils à connecter ensemble ( 5 appliques +l’alimentation).

    comment connecter ensemble 6 fils de 1,5mm . Est-ce possible?
    merci de votre aide
    Michel

    • Bonjour

      Non, ils ne le sont pas.

      Si vous voulez une connexion étanche, il faut par exemple les noyer dans un gel adapté :
      https://www.installation-renovation-electrique.com/gel-isolant-electrique-ip68-connexions-etanches/

      Ou vous tourner vers un autre type de connexion, trousse coulée par exemple.

    • Bonjour
      Non, il faut utiliser un gel dans la boîte de dérivation comme à dit Carminas ou utilisez ces connecteurs étanche IP68
      Bien cordialement

  17. Bonsoir,

    Globalement, les Wago sont de très bons produits. Je n’utilise que ça et j’ai même remplacé les dominos de mon logement par les modèles récents.

    J’avais aussi des boitiers en bulbes Alombard faisant office de pieuvre électriques incorporés dans le béton.

    Il y avait dedans des Wago 273 posés en 1991. J’ai décidé de les inspecter. Rien qu’en tirant avec une pince plate, certains fils se sont plutôt facilement déconnectés.

    En les secouant, j’avais un bruit de jeu métallique. Ce n’est pas sensé arriver avec des Wago neufs. J’ai émis l’hypothèse que les ressorts sensés maintenir appuyé la lame sur l’ame de cuivre s’usent et ne pressent plus bien dessus.

    Pour moi, il était temps de les changer. Finalement, un Wago doit aussi être contrôlé.

    Un électricien m’a dit aussi que la centaine de client qu’il a traité, un a eu une panne de Wago neuf. L’étrier n’appuyait plus bien sur le cuivre. Peut-être un petit défaut de conception.

    Mais globalement les défaillances sont mineures et même moi avec une possible usure des Wago 273, aucune trace de faux contact.
