Si il y a bien une tâche qui est particulièrement énervante lors de la réalisation d’une installation électrique, c’est le passage des fils électriques à l’intérieur des gaines ICTA (on parle aussi de tirage de câbles électriques).

Pour vous aider dans cette épreuve, je vais vous présenter 3 outils particulièrement utiles:

  • Le tire fil électrique en nylon, appelé aussi tire cable ou plus connus sous le nom d’aiguille d’électricien.
  • Les baguettes tire fil.
  • Le lubrifiant pour le tirage de cable électrique.

Ces outils font partie de la caisse à outil des électriciens et lui sont indispensables.

Tire fil électrique en nylon:

Le tire fil en nylon est en réalité un fil lui même, à ceci près qu’il est résistant et qu’il a la capacité à se faufiler dans les conduits électriques (gaine ICTA et tube IRL).

On parle aussi d’aiguille d’électricien, ou d’aiguille tire fil, tire câble ou encore aiguille passe câble.

Il vient en complément ou remplacement du tire fil en acier qui est déjà présent dans la gaine ICTA.

Le tire fil en nylon est il obligatoire pour tirer les fils électriques dans les gaines ICTA?

Comme je le dis ci dessus, les gaines ICTA sont déjà pourvues d’un tire fil en acier. Ce dernier peut souvent suffire, mais il arrive parfois qu’il se casse ou qu’il ne soit plus présent dans la gaine au moment ou il faut tirer les fils électriques à l’intérieur.

Si la gaine est relativement courte, il est possible de pousser les fils électriques (en arrondissant bien leurs bouts) à l’intérieur de la gaine.

Dans le cas contraire ou le conduit électrique est beaucoup plus long et si il n’est pas en ligne droite, l’aiguille d’électricien en nylon s’avère indispensable.

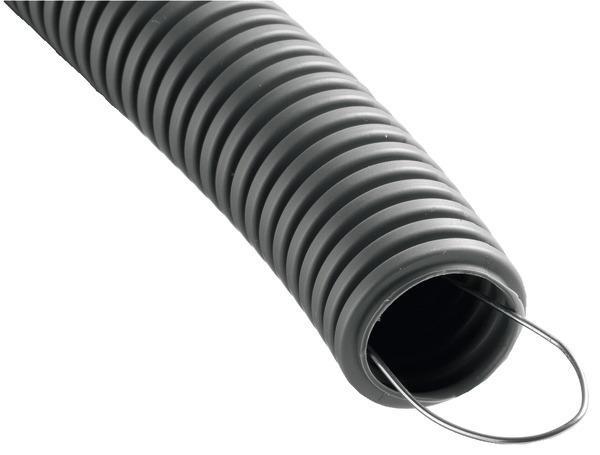

gaine ICTA tire fil acier
L’aiguille en acier dans la gaine ICTA est un premier moyen pour tirer les fils électriques

Comment marche un tire-cable?

Rien de bien compliqué c’est une sorte de bobine avec un embout qu’il faut insérer dans la gaine.

Pour le tire fil en nylon de première gamme, la présentation est rudimentaire (juste le rouleau de gaine). Pour les modèle plus évolués, il y a un carter pour dérouler/enrouler, avec plusieurs embouts fournis, bien plus pratique sur chantier et pour stocker.

Astuce avec le tire fil en nylon:

Utiliser le tire fil en nylon plutôt que le tire fil en acier:

Si vous voyez que vous allez avoir beaucoup de fils électriques à passer dans votre gaine et que le tire fil en acier original risque de casser, je vous invite à tirer le tire fil en nylon dans la gaine grâce au tire fil en acier.

Ainsi vous aurez plus de prise pour pouvoir faire passer les fils électriques dans la gaine électrique.

J’explique d’ailleurs dans cet article pourquoi je ne me sers quasiment jamais du tire file en acier.

Ne compter pas sur le tire fil à tous les coups:

Si vous avez une gaine avec déjà des fils électriques à l’intérieur, ne comptez pas sur le fait de pouvoir repasser à coup sûr le tire fil à l’intérieur de la gaine (très peu de chance).

Il faut dans ce cas la se servir d’un fil existant dans la gaine ICTA comme aiguille.

Quel tire fil choisir et pour quel tarif?

Comme je vous l’indiquais ci dessus, il y a deux écoles:

Le tire fil en nylon basique / L’aiguille d’électricien:

Si vous vous en servez pour un petit chantier et que vous ne comptez pas refaire une autre installation électrique un tire fil basique sera parfait.

Voici un modèle de tire fil de première gamme idéal pour les particuliers: Chez Amazon, vous pouvez trouver ici un modèle de tire fil en nylon d’une longueur de 25m à 16 euros. C’est un prix plutôt honnête et il est beaucoup mieux que ceux qu’on peut trouver en grande surface de bricolage car il à un embout souple, ce qui lui permet de glisser plus facilement dans la gaine ICTA.

Si vous voulez vraiment l’acheter en magasin, vous pourrez trouvez un modèle équivalent en prix en réservant ici chez Castorama.

tire-fil tire cable électrique en nylon: l'aiguille électricien
Une aiguille tire fil en nylon avec un embout souple est plus pratique pour glisser dans la gaine ICTA

L’aiguille tire fil avec enrouleur:

Dans le cas ou vous avez un chantier en électricité plus important, ou que vous comptez en faire plusieurs, investir dans un tire fil un peu plus robuste est fortement conseillé.

Voici deux modèles de qualité  (dont celui que j’utilise sur mes chantiers) que je vous conseille:

  • Le premier est disponible ici à 45 euros. C’est exactement le même que sur la photo ci dessous.
  • Je possède un modèle équivalant de la marque E-robur modèle qui me rend bien service sur chantier (il s’agit de ce modèle exactement).

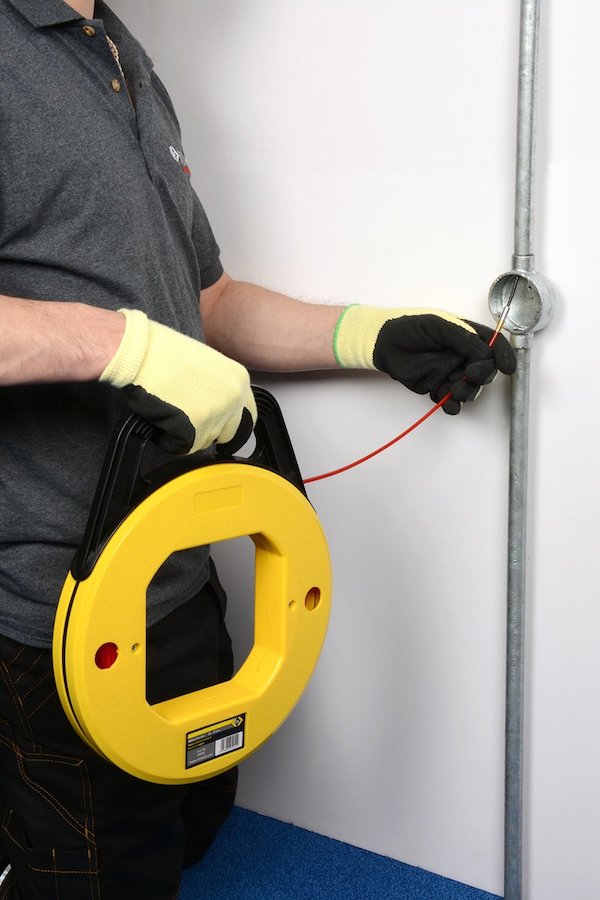

aiguille électricien avec enrouleur pour tirer les fils électriques
Ce tire fil avec enrouleur est plus pratique a utilisé, mais un peu plus cher

Vous pouvez également vous fournir ici chez Domomat qui propose un tire fil de la marque Bizline avec un enrouleur de très bonne qualité (j’ai pu le tester chez un collègue électricien qui le possède).

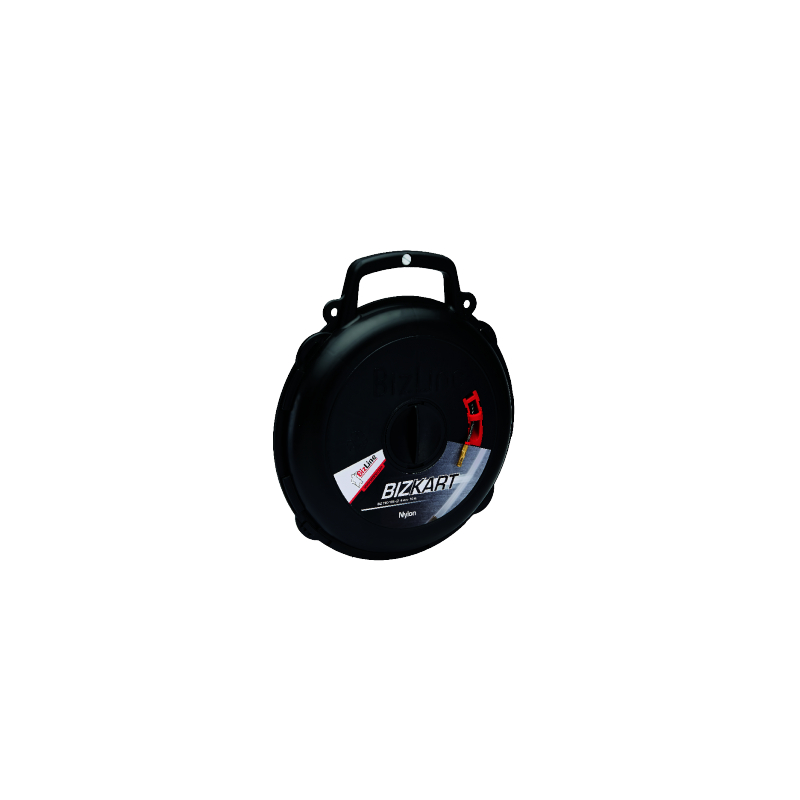

Aiguille tire-fils nylon avec Carter Bizkart
Ce modèle de tire fil bizline avec carter est très intéressant

L’aiguille pour tirer les alimentations électriques:

Pour tirer les alimentations électriques, il faut un modèle plus important. (Voir ici un modèle d’aiguille de 6mm permettant de tirer les câbles d’alimentations).

Ce genre de matériel est beaucoup plus onéreux et généralement réservé aux professionnels.

Pour un particulier qui fait ses travaux, il est préférable de louer ce genre d’aiguille plutôt que de l’acheter.

Baguette tire fil:

La Baguette tire fil est un peu différente de l’aiguille d’électricien.

Elle permet de faire passer les câbles dans les faux plafonds, les combles et les plafonds techniques sur de grandes longueurs. Elle permet aussi de travailler depuis la toiture, en détuillant et en faisant passer la baguette à travers les combles, sans y mettre le nez.

Ce sont des baguettes qui se vissent entre elles à la longueur voulue. (en général, sur une dizaine de mètres).

Elle sont équipées d’embouts pour accrocher les fils électriques et les faire circuler.

Quel tarif pour la baguette tire fil?

De la même façon que vous avez deux gammes d’aiguilles d’électricien, la baguette tire fil se trouve en plusieurs gammes de tarifs.

Les premiers prix se situent aux alentours de 10/20 euros.

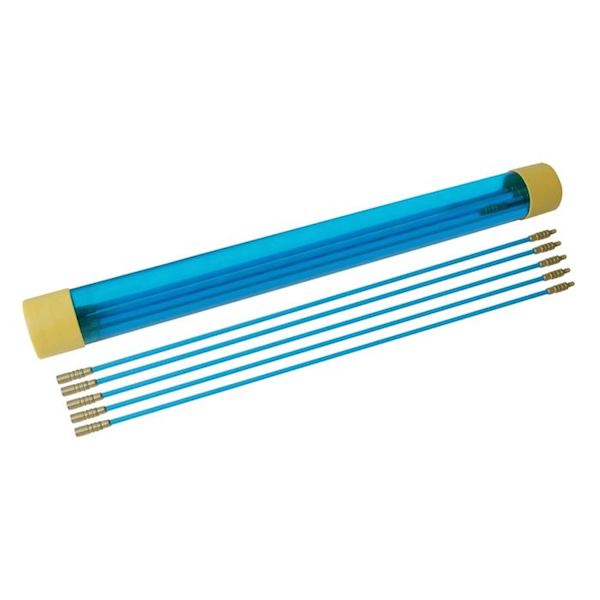

Le modèle Silverline composé de 13 pièces est vendu ici à moins de 10 euros. C’est une très bonne affaire pour un bon rapport qualité / prix si vous ne vous en servez pas souvent.

Cerise sur le gâteau, le modèle est garanti à vie!

tirer les fils électriques
La Baguette tire fil rigide permet de faire le tirage de cable plus facilement, sans devoir se déplacer dans les combles par exemple.

Enfin, il y a toujours une solution plus haut de gamme. Je suis équipé d’une baguette tire fil comme ce modèle équipé de plus d’embouts et d’accessoires.

Il a l’avantage d’avoir des baguettes de couleurs qui permettent de savoir ou en est le tirage du câble électrique. Les baguette sont de souplesse différentes pour s’adapter aux longueurs à tirer.

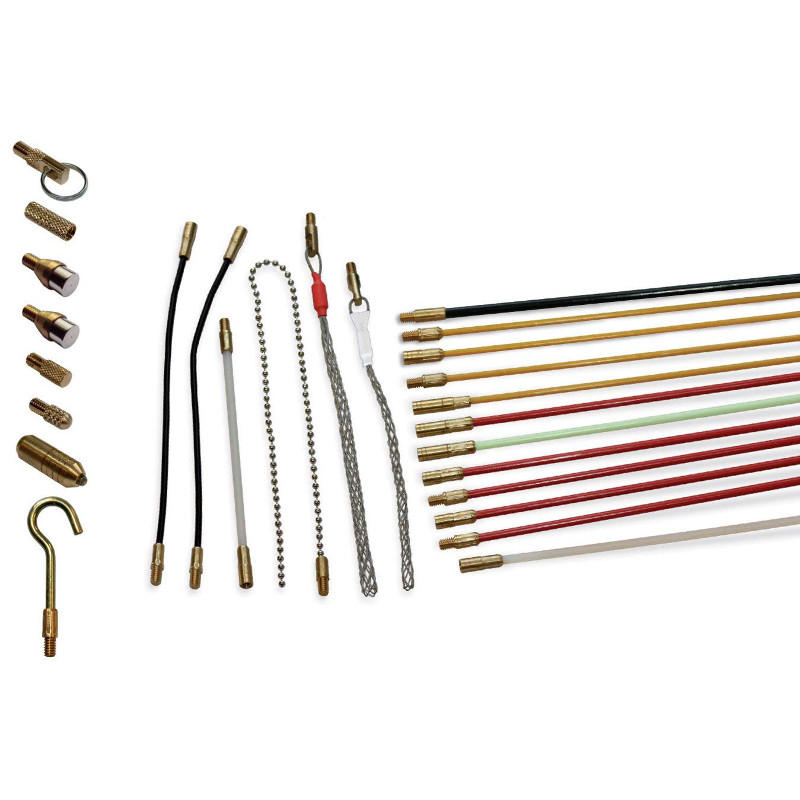

passe cable électrique comment, s'en servir
Cette aiguille pour électricien rigide est équipée d’accessoires pour faciliter le passage des câbles en faux plafonds



Lubrifiant pour câble et fil électrique:

Dans certains cas, on peut réutiliser les anciens réseaux électriques existants.

Bien souvent, ces derniers présentent des coudes ou sont un peu écrasés, et le passage des fils électriques à l’intérieur s’avère très compliqué.

Une des règles à savoir lorsqu’on tire un fil, c’est qu’il ne faut pas forcer. Au bout d’un certain temps, il y aura de la casse à un endroit ou à un autre à l’intérieur du conduit électrique (le plus souvent au niveau du raccordement fil électrique / aiguille)

Le lubrifiant est donc indispensable dans les cas difficiles pour aider au passage des câbles électriques.

Il permet de gagner du temps et d’économiser ses forces.

Quel tarif pour le lubrifiant pour le tirage de fil électrique?

Le lubrifiant utilisé par les électriciens coute aux alentours de 10 euros.

Il est bien souvent vendu en bidon de 1L, de quoi faire plusieurs chantiers en électricité!

Le modèle CAPRIGEL est très connu chez les électriciens. C’est souvent cette marque qui est distribuée aux professionnels et c’est d’ailleurs le lubrifiant que j’utilise. Il est disponible ici chez Amazon a un très bon tarif.

lubrifiant pour le tirage de câble électrique dans les gaine icta

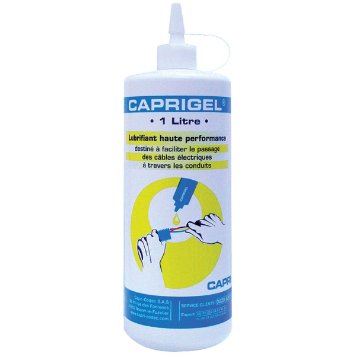

Lubrifiant CAPRIGEL utilisé par les électriciens pour le tirage de cable électrique

Vous pouvez aussi trouver des contenances plus petites comme ici avec la marque connue 3M.

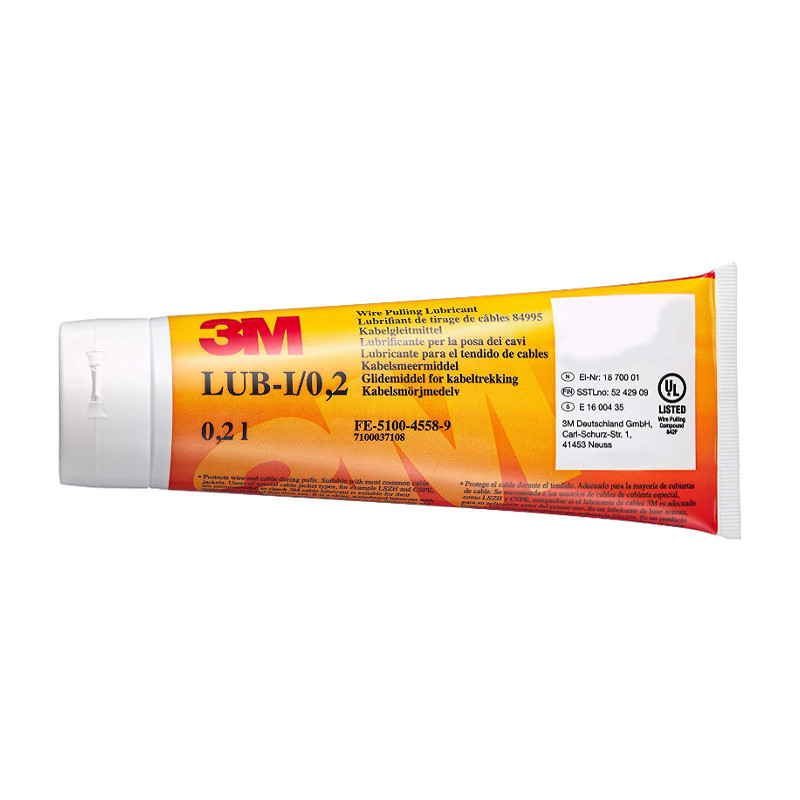

tire fil électrique lubrifiant 3M
Pour des utilisations ponctuelles, il existe du lubrifiant en tube spécialisé pour le passage des cables électrique dans une gaine

Alternative au tirage de fils électriques:

Gaine ICTA préfilée:

Voila une première solution pour économiser de l’énergie et du temps sur le passage de cable.

Utiliser des gaines ICTA préfilées est un gain non négligeable et une bonne alternative, j’en parle d’ailleurs ici dans un article sur les économies réalisées grâce aux gaines ICTA préfilées.

Vous pouvez retrouver les différentes version de gaines préfilées ici sur le site Domomat.

Câble R2V dans les vides de construction:

C’est un moyen détourner de ne pas utiliser de gaine ICTA. Vous pouvez utiliser du câble électrique R2V directement dans les vides de construction (soumis à certaines règles, j’en parle dans cet article).

Il vous faudra alors une baguette tire fil pour vous aider à faire circuler le cable électrique d’un endroit à l’autre.

La pieuvre électrique:

Bien au delà de faire une économie sur le tirage de câble, en faisant réaliser une pieuvre électrique, vous gagnez sur la réalisation des schémas électriques, sur le positionnement des boites de dérivation….

Un investissement vite rentabilisé!

Conclusion sur le tirage de cable et les outils pour le passage de cable électrique:

Certains me diront “encore un investissement à faire”.

Certes mais celui ci n’est pas le plus important dans l’outillage (à 30/40 euros vous pouvez acquérir une aiguille d’électricien en nylon simple et du lubrifiant pour cable électrique).

Vu l’effort demandé et l’économie de temps réalisée, ce genre d’outil évite de finir avec une tête équivalente à la photo ci dessous!!

aiguille electricien pour le tirage des fils électriques
Afin d’éviter que le tirage des fils ne soient une corvée, utilisez une aiguille d’électricien
