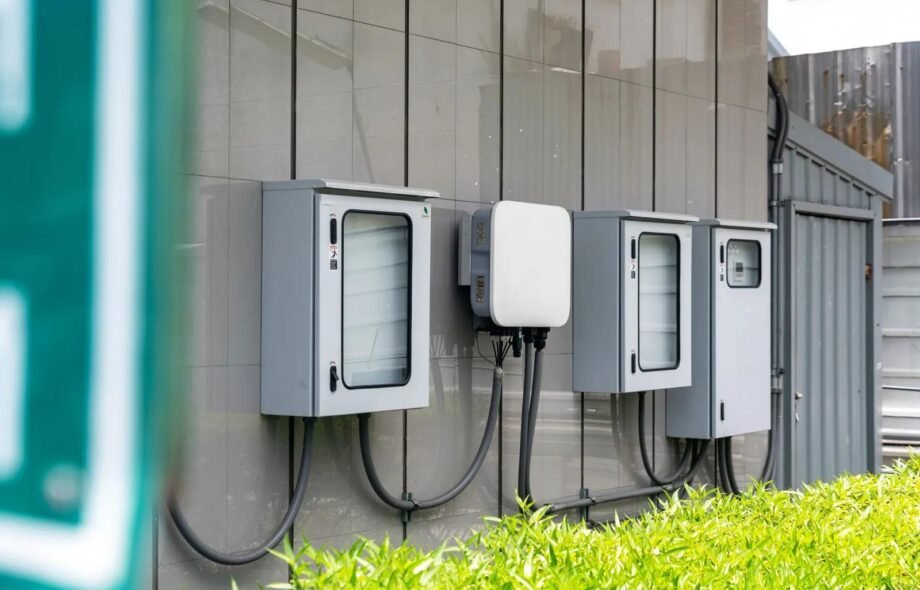

Câbles XVB, coffrets, presse-étoupes, encastrement : toutes les réponses aux questions pratiques sur une installation électrique résidentielle

Réaliser une installation électrique dans les règles de l’art demande plus qu’un simple respect des normes. Dans la pratique, les situations sont variées, les matériaux différents, et les doutes nombreux. À travers un échange riche avec l’un de nos lecteurs en Belgique, nous avons regroupé toutes ses interrogations autour des câbles XVB, coffrets électriques, protections mécaniques, fixations murales, et raccordements dans les blochets.

Voici un article de fond, qui répond point par point à des situations très concrètes rencontrées sur chantier.

Question 1 : Les câbles XVB peuvent-ils entrer directement à l’arrière d’un coffret électrique sans gaine ou protection ?

« Les câbles XVB (ou NYY) sont des câbles rigides, gainés, prévus pour une utilisation fixe. Est-il autorisé de les faire entrer à l’arrière d’un coffret sans protection ? »

✅ Oui, sous certaines conditions précises :

1. Accès non accessible
   Si l’arrière du coffret est encastré contre un mur ou inaccessible après travaux, les câbles peuvent y entrer sans gaine, à condition que les bords soient lisses ou protégés.

2. Aucun risque mécanique
   Si les câbles ne risquent ni chocs, ni frottements, ni arrachage, cela est toléré. Mais si les bords de découpe sont bruts, il faut ajouter :

   • Presse-étoupe,

   • Passe-câble,

   • Douille anti-coupante.

3. Fixation proche de l’entrée
   Les câbles doivent être immédiatement maintenus à l’entrée du coffret (colliers, serre-câbles, presse-étoupe), pour éviter toute traction sur les connexions.

À noter : si les câbles sont visibles, accessibles ou exposés, une protection complémentaire (gaine ICTA, tube IRL, goulotte) est fortement recommandée, voire obligatoire selon les locaux (vide technique, garage, extérieur…).

Question 2 : Protéger mécaniquement les câbles dans une prédécoupe rectangulaire d’un coffret

« J’ai soigneusement enlevé la partie prédécoupée du coffret. Comment insérer correctement les câbles XVB dans cette ouverture sans compromettre la protection mécanique ? »

Voici 4 solutions pratiques :

1. Plaques passe-câbles ou à membranes souples

Certaines plaques adaptables se clipsent dans les ouvertures rectangulaires et permettent le passage des câbles tout en assurant :

• un bon maintien,

• une protection anti-frottement,

• une installation sans outillage lourd.

2. Plaque métallique ou plastique + presse-étoupes

Fixez une plaque rigide sur la découpe du coffret, puis percez-la pour insérer des presse-étoupes classiques. Cela offre :

• un excellent maintien des câbles,

• une étanchéité partielle si nécessaire,

• un passage net et sécurisé.

3. Gaine ICTA jusqu’à l’entrée du coffret

Si les câbles ne dépassent que de quelques cm, vous pouvez faire arriver une gaine ICTA jusqu’à la niche ou l’intérieur du coffret, collée ou maintenue contre la paroi.

4. Douille souple + colliers de maintien

Entourez la découpe d’un joint souple en U (type PVC ou caoutchouc), puis fixez immédiatement les câbles après leur entrée avec des colliers muraux.

À éviter absolument :

• Laisser les câbles passer dans une découpe métallique brute,

• Ne pas maintenir les câbles une fois entrés dans le coffret.

Question 3 : Positionner ses presse-étoupes en dehors de la découpe

« Une fois la plaque fixée à l’arrière du coffret, puis-je forer légèrement en dehors des découpes existantes pour positionner les presse-étoupes de manière compacte ? »

Oui, c’est tout à fait possible, à condition de :

• Respecter les contraintes d’espace à l’intérieur du coffret (éviter tout conflit avec les rails DIN ou le couvercle),

• Utiliser une plaque suffisamment rigide pour bien maintenir les presse-étoupes,

• Ne pas fragiliser le coffret ni dépasser les tolérances mécaniques prévues par le fabricant.

Question 4 : Passage direct des câbles XVB dans un blochet

« Est-il autorisé de faire passer un câble XVB directement dans un blochet ? »

Oui, cela est autorisé, mais :

• Le câble doit être bien maintenu mécaniquement,

• Il ne doit pas frotter sur une arête vive,

• Il faut éviter tout risque d’arrachement ou de torsion.

Dans un cadre professionnel, on privilégiera néanmoins l’usage d’un presse-étoupe ou d’un embout de protection, surtout pour les circuits puissants.

Question 5 : Percer un ancien blochet pour y ajouter un presse-étoupe

« Peut-on forer dans un ancien blochet pour insérer un presse-étoupe ? »

Oui, cela se pratique couramment en rénovation :

• Le perçage doit être propre (scie-cloche ou foret conique),

• Il ne faut pas fragiliser l’intégrité du blochet,

• Le presse-étoupe doit être correctement serré, avec la bague de serrage bien en place.

Question 6 : Profondeur d’encastrement des câbles XVB et calage dans les murs

« Quelle profondeur faut-il prévoir pour encastrer un câble XVB ? Quelles cales utiliser pour le faire tenir ? À quelle distance ? »

Pour la profondeur d’encastrement :

• Aucune profondeur minimale stricte dans le RGIE,

• Recommandation : 2 cm de recouvrement minimum (enduit, plafonnage).

Pour les fixations dans les saignées :

• Cales de vitrier : excellentes pour bloquer les câbles dans le mur,

• Épaisseur recommandée : 3 à 5 mm,

• Espacement conseillé : 30 à 50 cm selon la rigidité du câble,

• Utiliser aussi des attaches à frapper pour tubes IRL ou gaines ICTA si besoin.

En conclusion : ce qu’il faut retenir
