Pose de panneaux solaires sur bac acier : méthode, étapes, matériel et erreurs à éviter

Introduction

Lors de ma reconversion professionnelle, j’ai eu l’opportunité d’effectuer un stage de 3 semaines dans une PME spécialisée dans l’installation photovoltaïque. Cette immersion m’a permis de découvrir concrètement les techniques de pose de panneaux solaires, en particulier sur bac acier, un support courant en bâtiment agricole et industriel.  J’ai travaillé sur des installations Fonroche et Tenesol, du montage du panneau jusqu’à l’installation de l’onduleur et le raccordement au réseau.

Je vais donc vous expliquer le principe de pose de panneaux photovoltaïques sur bac acier

Les panneaux solaires en question se montent sur des structures en bac acier : Ce sont ces bacs acier (tôles) qui font office de toiture.

Les panneaux sont montés sur des rails, raccordés aux bacs acier via des cavaliers (vissés dans la charpente).

Le panneau est ensuite vissé sur le rail, grâce à des brides de fixation. Avant de fixer le panneau, il faut bien sûr le connecter à des câbles en aluminium, chargés de transporter le courant jusqu’à l’onduleur.

Chaque panneau est ensuite relié à la terre:

Image provenant du site myshop solaire

Les panneaux, associés en champs, sont raccordés aux onduleurs:

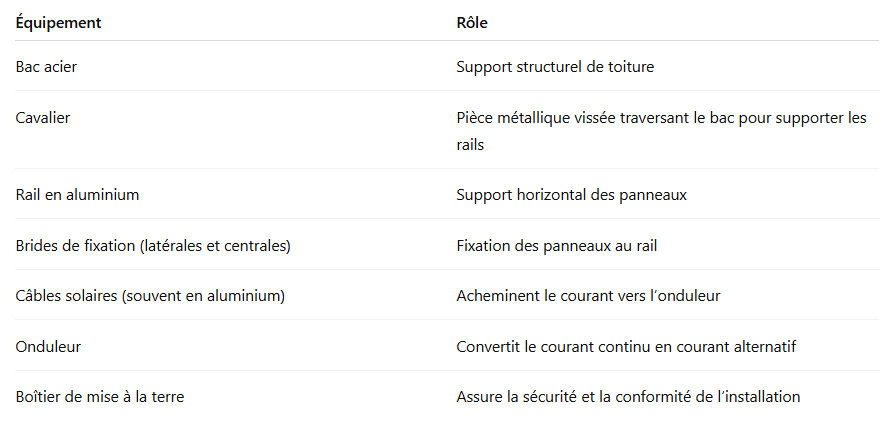

Matériel nécessaire

Étapes de pose

Étape 1 : Positionnement des cavaliers

Les cavaliers sont vissés dans la charpente à travers les ondulations du bac acier. Ils servent de point d’ancrage aux rails.

Étape 2 : Fixation des rails

Les rails en aluminium sont fixés aux cavaliers. Ils doivent être parfaitement alignés pour accueillir les panneaux.

Étape 3 : Raccordement des panneaux

Chaque panneau est équipé de connecteurs MC4 pour être raccordé électriquement via des câbles solaires.

Étape 4 : Fixation des panneaux

Les panneaux sont fixés sur les rails à l’aide de brides centrales (entre deux panneaux) et de brides latérales (aux extrémités).

Étape 5 : Mise à la terre

Tous les cadres métalliques des panneaux doivent être reliés à la terre via un conducteur de protection.

Étape 6 : Raccordement à l’onduleur

Les champs de panneaux sont reliés à l’onduleur, qui transforme le courant continu en courant alternatif utilisable ou injecté au réseau.

Erreurs à éviter

1. Ne pas respecter les entraxes recommandés pour la fixation des rails.
2. Utiliser des vis trop longues ou trop courtes pour les cavaliers.
3. Oublier ou mal exécuter la mise à la terre.
4. Fixer les rails directement sur la tôle sans atteindre la charpente.
5. Poser les panneaux sans vérifier l’inclinaison et l’orientation optimales.

Bonnes pratiques

• Utiliser un plan de calepinage pour organiser la pose des panneaux.
• Travailler avec un niveau laser pour aligner parfaitement les rails.
• Vérifier la compatibilité des matériaux (ex. : éviter le contact acier/alu sans protection anticorrosion).
• Prévoir un chemin de câble sécurisé et un passage protégé jusqu’à l’onduleur.
• Contrôler la tension de chaque champ de panneaux avant raccordement.
• Effectuer un contrôle de couple des vis après 48 h (surtout en toiture exposée au vent) pour garantir la tenue mécanique dans le temps.

Conclusion

La pose de panneaux photovoltaïques sur bac acier est une solution à la fois robuste, efficace et relativement simple à mettre en œuvre. Grâce à ce stage terrain, j’ai pu comprendre concrètement les enjeux techniques, les gestes clés, mais aussi l’importance de la préparation et du respect des normes. Que ce soit pour une maison, un hangar ou un local agricole, ce type de pose est une excellente porte d’entrée vers l’autoconsommation et la transition énergétique.

FAQ

Peut-on poser directement sur le bac acier sans traverser la tôle ?

Non, les cavaliers doivent être vissés dans la charpente pour assurer une fixation solide et durable.

Quel type d’onduleur utiliser ?

Cela dépend de la configuration. Pour une installation domestique : onduleur central ou micro-onduleurs. En agricole ou industriel : onduleur triphasé.

Faut-il une autorisation pour poser des panneaux sur bac acier ?

Oui, une déclaration préalable en mairie est souvent nécessaire. En cas de revente, il faut aussi une convention avec Enedis.

Quelle est la durée de vie d’une installation sur bac acier ?

Les structures sont conçues pour 25 à 30 ans. Il faut inspecter régulièrement l’état des fixations et des tôles.

Glossaire

• Bac acier : Tôle nervurée en acier galvanisé utilisée comme couverture de toiture.
• Cavalier : Étrier de fixation traversant la tôle pour supporter les rails.
• Rail : Profilé aluminium servant de support aux panneaux.
• Brides : Pièces de serrage maintenant le panneau sur le rail.
• Onduleur : Appareil convertissant le courant continu en courant alternatif.
• Champ photovoltaïque : Ensemble de panneaux reliés entre eux.
