Contacteur Jour/Nuit
Résumez cet article :
Le contacteur jour/nuit est un contacteur électromagnétique commandé par le compteur : pendant les heures creuses, le contact du compteur alimente sa bobine, et le contacteur met sous tension l’appareil asservi, le plus souvent un chauffe-eau à accumulation. Sans lui, le chauffe-eau chaufferait dès que son thermostat le demande, y compris en heures pleines.
Commande, heures creuses et caractéristiques
| Élément | Valeur / Description |
|---|---|
| Ordre de commande | Contact sec C1-C2 du compteur Linky, distinct de la sortie de télé-information (fiche SéQuélec n° 17) |
| Heures creuses | Fixées par le contrat, différentes d’un logement à l’autre |
| Où lire ses plages | Sur la facture du fournisseur et sur l’afficheur du compteur |
| Contacteur 2P (chauffe-eau) | Bipolaire, un module, 20 ou 25 A selon les marques, bobine 230 V ; manette à trois positions (I, auto, O) |
| Contacteur tripolaire ou tétrapolaire | Pour un appareil triphasé ; calibre selon le circuit |
| Raccordement bobine | Bornes A1/A2, sur un circuit de commande protégé par un disjoncteur 2 A ; le schéma de la notice fait foi |
Câblage dans le tableau électrique
Le contacteur jour/nuit se monte sur rail DIN dans le tableau électrique, en aval du différentiel 30 mA type A qui protège le circuit chauffe-eau. Les contacts de puissance s’insèrent entre le disjoncteur du circuit et le chauffe-eau, sur la phase et sur le neutre : dans le tutoriel Legrand, le neutre passe par les bornes 1 et 2, la phase par les bornes 3 et 4. La bobine de commande (A1/A2) reçoit l’ordre du contact sec du compteur Linky, par un circuit de commande protégé par un disjoncteur 2 A. Le travail se fait courant coupé au disjoncteur général, après vérification d’absence de tension.
Dans une installation conforme à la NF C 15-100, le circuit d’asservissement tarifaire est un circuit à part, en 1,5 mm² sous 2 A, distinct du circuit d’alimentation du chauffe-eau (2,5 mm², disjoncteur de 20 A au plus), d’après le guide Hager 2024. Côté compteur, les bornes du contact sec se trouvent dans la partie que la notice Enedis réserve aux électriciens professionnels, et le compteur reste sous tension même quand le disjoncteur est coupé.
- Eau jamais chaude : bobine cramée ou contacts ouverts en permanence → le chauffe-eau ne reçoit jamais de courant
- Facture EDF anormalement élevée : contacts collés → le chauffe-eau chauffe en heures pleines 24 h/24
- Bourdonnement dans le tableau : un contacteur classique peut bourdonner tant que sa bobine est alimentée ; s’il gêne, il existe des modèles silencieux
Remplacement et dimensionnement
Un contacteur jour/nuit a une durée de vie indiquée par le fabricant, qui dépend de la fréquence de commutation. Pour le calibre, la règle du métier est de prendre un contacteur au moins égal au disjoncteur du circuit, soit 20 A au plus pour un chauffe-eau câblé en 2,5 mm² : les contacteurs heures creuses courants sont de 20 ou 25 A. Un ballon de 2 400 W sous 230 V n’appelle que 2 400 / 230 ≈ 10,4 A.
Servez-vous de la manette en façade. En position I (marche forcée), le chauffe-eau doit chauffer : s’il chauffe sur I mais jamais sur auto, c’est l’ordre du compteur qui n’arrive pas à la bobine ; s’il ne chauffe pas non plus sur I, le défaut est ailleurs (disjoncteur, thermostat, résistance). Dans les deux cas, la suite revient à un électricien : on n’alimente jamais une bobine avec un cordon de fortune.
Questions fréquentes
Mon chauffe-eau est raccordé directement sans contacteur : est-ce une erreur ?
Ce n’est pas un défaut de sécurité, et c’est sans conséquence avec un tarif à prix unique. Avec une option heures pleines / heures creuses, en revanche, le chauffe-eau chauffe aussi en heures pleines. Un électricien ajoute alors un contacteur jour/nuit, raccordé au contact sec du compteur.

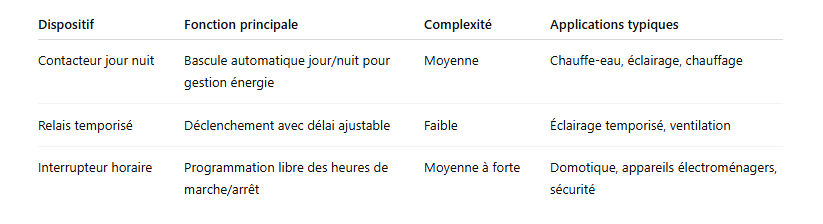

Peut-on programmer des plages de chauffe différentes avec un contacteur ?
Non, le contacteur jour/nuit classique ne suit que le signal Enedis. Pour des plages librement programmables (vacances, confort sur mesure), il faut un interrupteur horaire ou un contacteur connecté, que l’électricien choisit d’après la puissance du chauffe-eau.
Le contacteur jour/nuit est-il obligatoire pour le chauffage électrique ?
Non. Le chauffage se pilote plutôt par le fil pilote des radiateurs ou par un gestionnaire d’énergie. Le contacteur n’est pas davantage obligatoire pour un chauffe-eau : le tarif heures creuses s’applique de toute façon aux heures prévues par le contrat, mais sans contacteur rien ne retient le chauffe-eau de chauffer en heures pleines.
Voir aussi : le contacteur jour/nuit et son câblage.
