Radiateur électrique
Résumez cet article :
Un radiateur électrique est un appareil de chauffage qui convertit l’énergie électrique en chaleur par effet Joule, distribuée ensuite par rayonnement, convection ou les deux combinés. Son choix dépend du type de pièce, de l’inertie souhaitée et du système de régulation disponible.
Symbole électrique normalisé
Retrouvez ce symbole et les 90 autres dans notre banque des symboles électriques normalisés.
Types et usages par pièce
| Type | Inertie | Pièce recommandée |
|---|---|---|

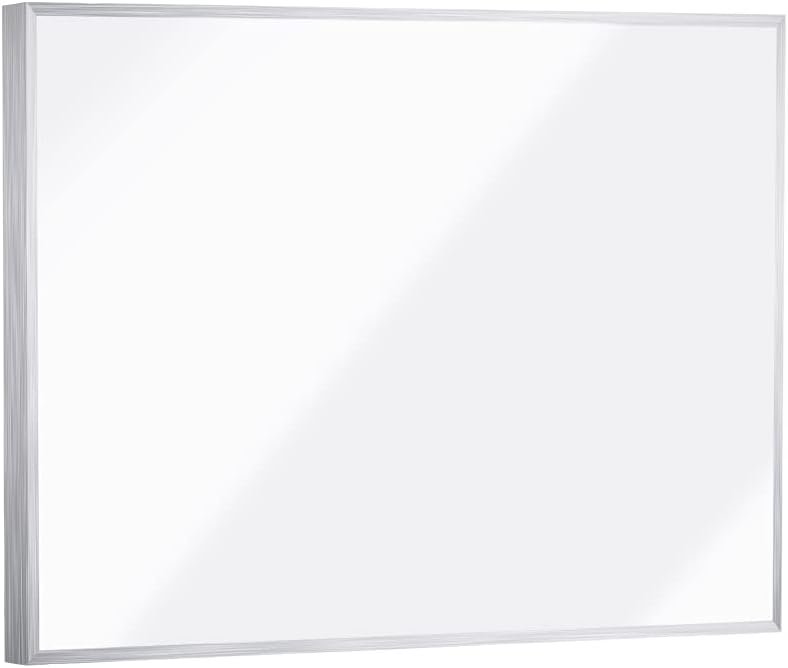

| Panneau rayonnant | Faible | Chambre, pièce occupée par intermittence |

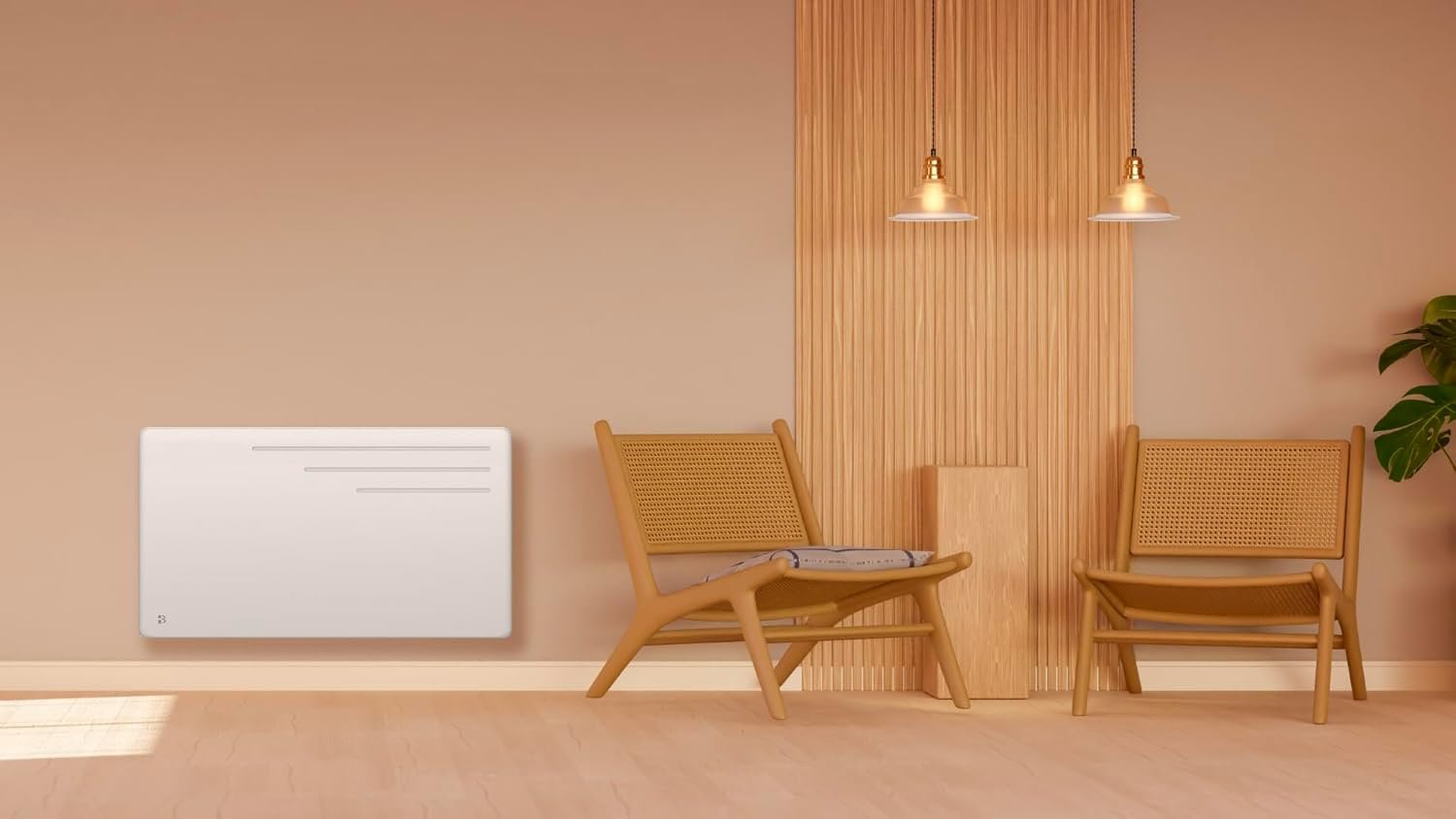

| Radiateur à inertie sèche (réfractaire céramique) | Moyenne | Séjour |

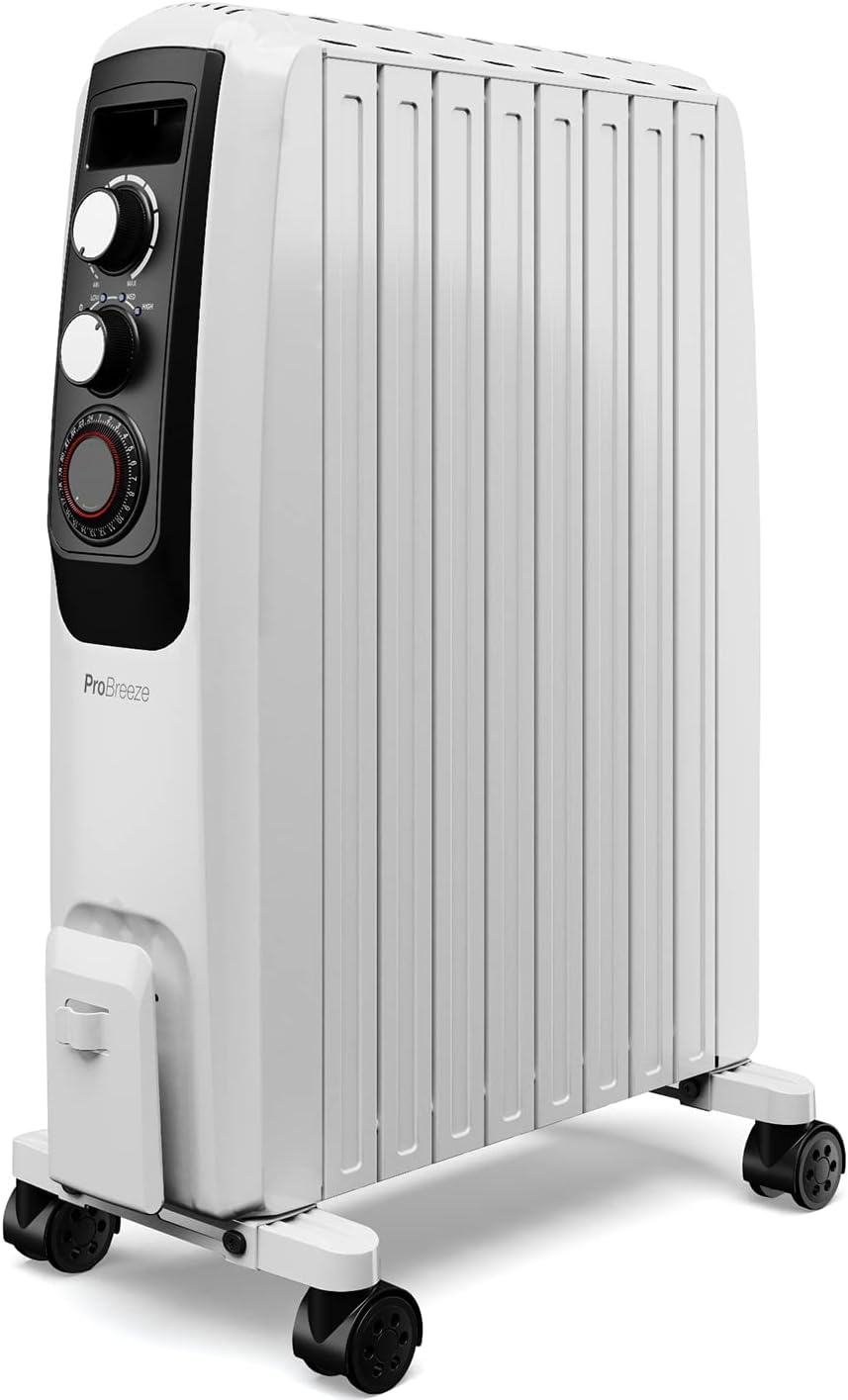

| Radiateur à inertie fluide (huile) | Longue | Séjour ou bureau occupé longtemps |
| Sèche-serviette électrique | Faible à moyenne | Salle de bain |
La puissance se calcule d’après les déperditions de la pièce (volume, isolation, région) : c’est le travail de l’installateur ou d’un bureau d’études.
Fil pilote 6 ordres et circuit dédié
La plupart des radiateurs électriques à inertie intègrent une entrée fil pilote permettant la programmation déportée depuis le tableau électrique ou une box domotique. Le protocole fil pilote 6 ordres transmet les modes suivants par modulation de la tension :
- CONFORT : température de consigne principale (ex. 20 °C)
- ÉCON : abaissement de 3 à 4 °C sous la consigne, selon les fabricants
- HORS-GEL : maintien à 7 °C minimum
- ARRÊT : extinction complète
- CONFORT -1 : délestage de 1 °C
- CONFORT -2 : délestage de 2 °C
Cette gestion évite de chauffer les pièces inoccupées. La norme NF C 15-100 demande des circuits dédiés au chauffage électrique, sans seuil de puissance par appareil : un circuit en 2,5 mm² protégé par un disjoncteur 20 A par tranche de 4 500 W (guide Legrand 2024).
Questions fréquentes
Radiateur à inertie ou panneau rayonnant : lequel choisit-on pour une chambre ?

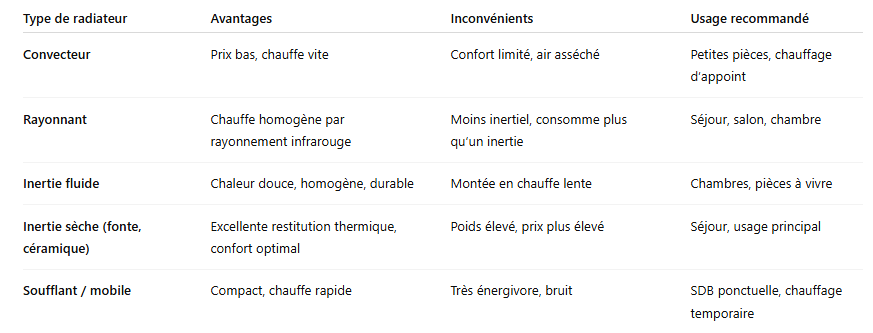

Le tableau ci-dessus dit du rayonnant qu’il « consomme plus » : à chaleur fournie égale, tous les radiateurs à effet Joule consomment autant ; c’est le texte qui fait foi.
Le panneau rayonnant est plus réactif (chauffe en quelques minutes) et convient à une chambre occupée en intermittence, avec programmation serrée. Le radiateur à inertie sèche stocke la chaleur et restitue une température plus stable : il est préférable pour une pièce occupée en continu ou pour éviter les à-coups de température. En consommation, les deux sont équivalents à puissance et usage identiques.
Peut-on brancher plusieurs radiateurs sur un même circuit ?
La NF C 15-100 prévoit un circuit dédié en 2,5 mm² sous 20 A par tranche de 4 500 W (guide Legrand 2024). On peut donc alimenter deux radiateurs de 1 500 W par un même circuit de chauffage (3 000 W au total, sous la limite de 4 500 W). Ce circuit ne sert qu’au chauffage : on n’y branche pas de prises.
Le fil pilote est-il obligatoire ?
Non, il est facultatif. Un radiateur sans fil pilote fonctionne avec son thermostat intégré uniquement. Le fil pilote est utile pour centraliser la gestion de plusieurs radiateurs depuis un seul point ou pour profiter des heures creuses avec une gestion automatique des modes ÉCON et CONFORT.
