Brancher un radiateur électrique : 2 fils, 3 fils, fil pilote (schémas)

Quels fils sortent du radiateur, et quels fils sortent du mur ?

Le cordon suit les couleurs données par les notices des fabricants (Acova, Thermor). Le mur apporte ce qui a été tiré depuis le tableau.

La plupart des radiateurs muraux sont de classe II, repérée par un double carré sur l’étiquette : ils n’ont pas de fil de terre et ne doivent pas être reliés à une borne de terre. D’où le piège du fil noir, que l’on prend pour une phase ou que l’on met sur le vert-jaune « pour ne pas le laisser en l’air ». Côté mur, voyez les couleurs des fils électriques.

Avant de toucher aux fils : couper et vérifier

Coupez le disjoncteur général, pas seulement celui du chauffage. Le fil pilote vient du programmateur, dont le circuit a sa propre protection (2 A au plus, guide Hager) : il peut rester sous tension, disjoncteur du radiateur coupé. Acova demande de couper « disjoncteur + fil pilote » avant tout raccordement.

Boîte ouverte, contrôlez l’absence de tension avec un vérificateur d’absence de tension (VAT) entre phase et neutre, entre phase et fil pilote, puis entre neutre et fil pilote : c’est l’ordre que donne Thermor. Si une tension subsiste, refermez et appelez un électricien. Voyez la vérification d’absence de tension.

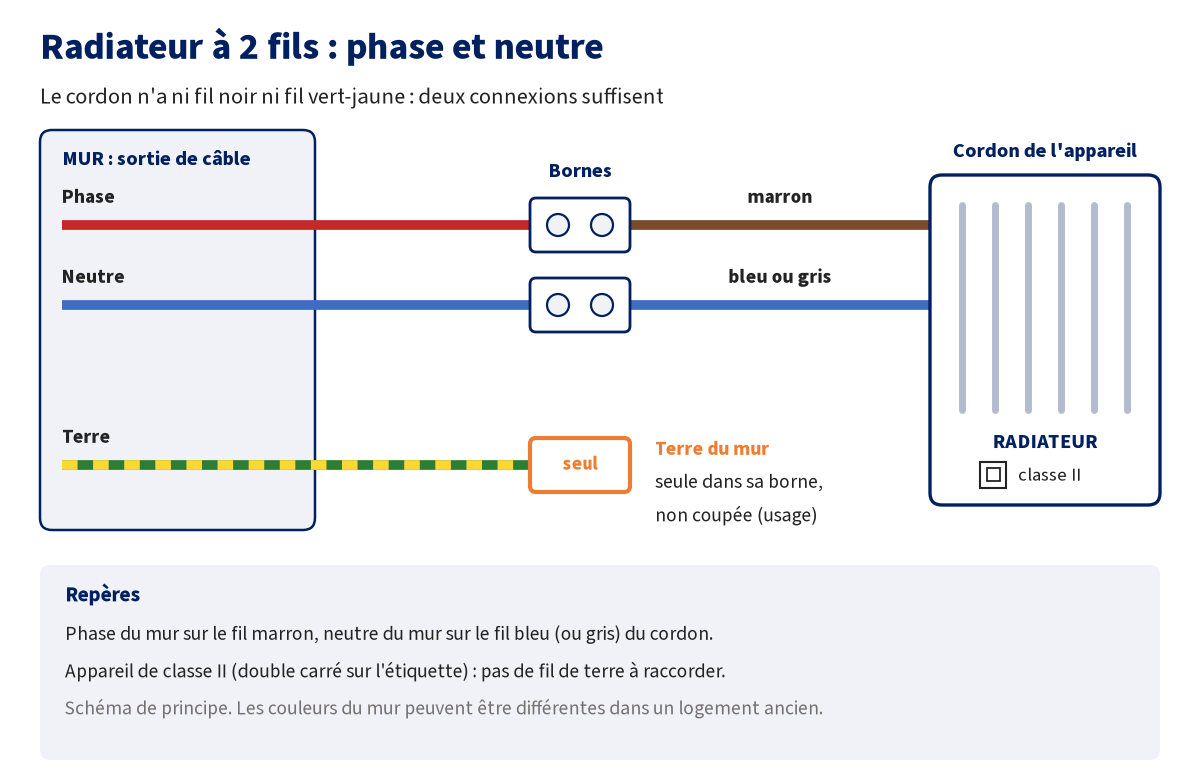

Cas 1 : comment brancher un radiateur à 2 fils ?

Cas d’un convecteur simple, sans programmation : le cordon n’a qu’un fil marron et un fil bleu. Phase du mur avec le marron, neutre du mur avec le bleu.

Le fil vert-jaune du mur ne se raccorde à rien. Aucune notice que nous avons lue ne dit quoi en faire : l’usage du métier est de ne pas le couper (il servira à un futur appareil de classe I) et de le placer seul dans une borne, cuivre couvert, au fond de la boîte.

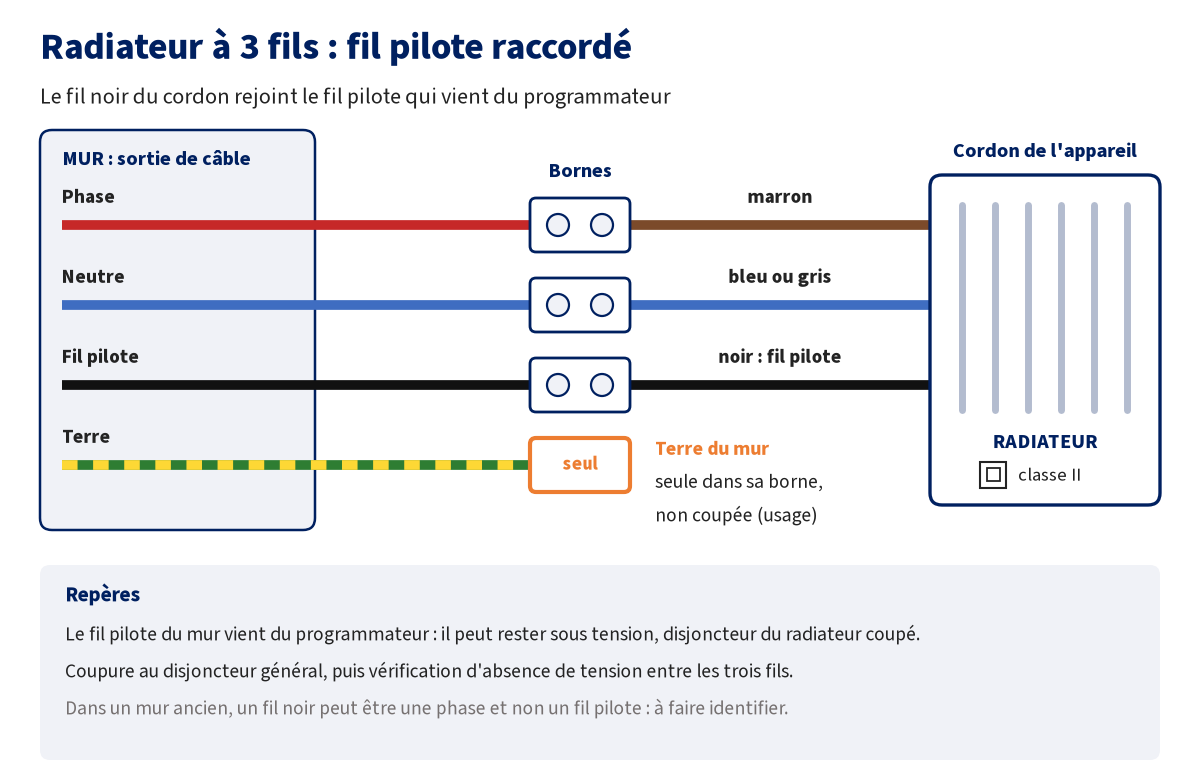

Cas 2 : radiateur à 3 fils, avec le fil pilote

Le mur apporte un fil de plus : le fil pilote, qui vient d’un programmateur ou d’un gestionnaire d’énergie placé au tableau. Le fil noir du cordon se raccorde à ce fil, et à lui seul. Trois points à vérifier :

• le circuit du fil pilote se câble en 1,5 mm² et se protège par un disjoncteur de 2 A au plus (guide Hager de la NF C 15-100) ;
• les circuits de chauffage d’une zone de pilotage, fil pilote compris, sont en aval du même différentiel 30 mA (même guide) ;
• le radiateur est réglé sur son mode programmation, ou « pilotage externe » : c’est la première vérification que donne Thermor quand un appareil ne suit pas les ordres.

Les ordres (confort, éco, hors gel), le câblage du programmateur et le délestage sont traités dans notre cours sur le chauffage électrique et le fil pilote.

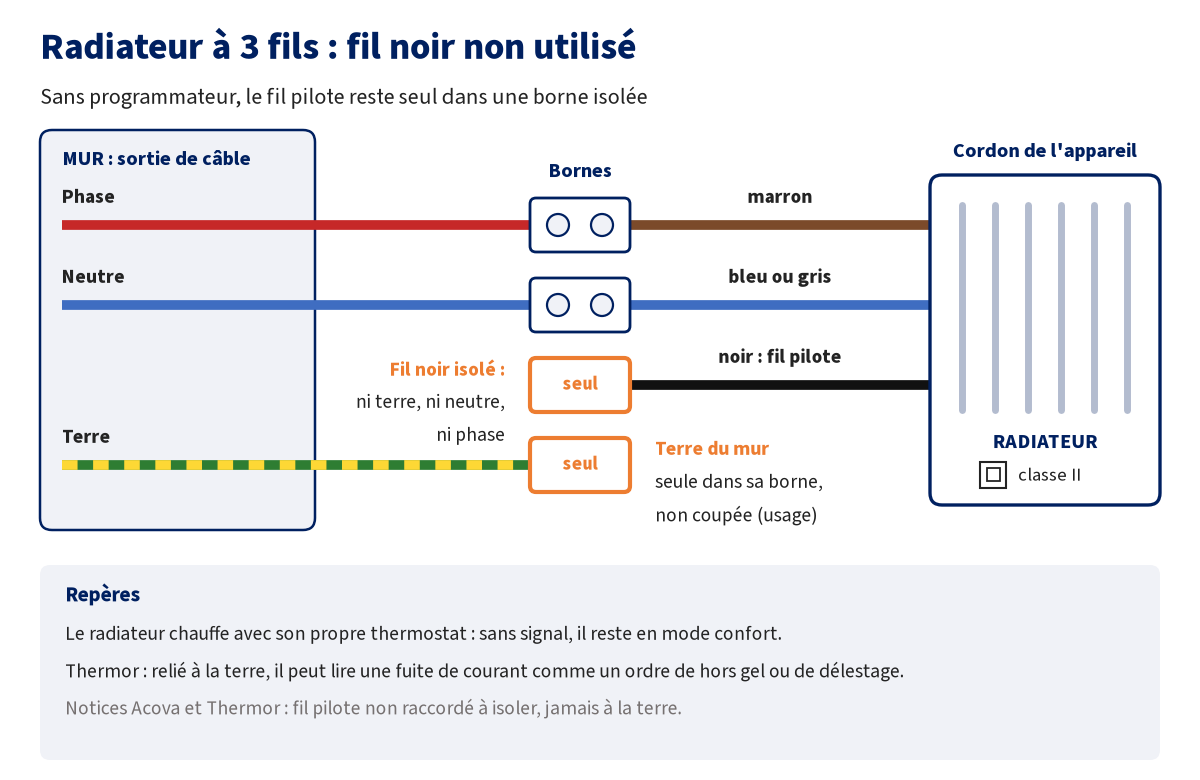

Cas 3 : radiateur à 3 fils sans programmateur, que faire du fil noir ?

Situation courante en remplacement : trois fils sur le cordon, ni programmateur ni fil pilote dans le mur. Le fil noir ne se raccorde à rien. Sans signal, le radiateur travaille avec son propre thermostat.

Acova l’écrit dans sa notice : « Si le fil pilote n’est pas raccordé, la sécurité impose de l’isoler. Il ne doit en aucun cas être raccordé à la terre. » Thermor propose une borne en attente et isolée, ou un adhésif isolant.

Pourquoi pas la terre ? Parce que le fil pilote est une entrée de commande. Thermor l’explique ainsi : si l’on y branche un fil de terre et qu’une fuite de courant passe par cette terre, le radiateur l’interprète comme un signal de délestage ou de hors gel. Pas sur la phase ni sur le neutre non plus : les deux fabricants demandent un fil isolé.

Et si les fils du mur n’ont pas les bonnes couleurs ?

Dans une maison ancienne, on trouve deux fils de la même couleur, un fil noir qui est une phase, ou pas de vert-jaune du tout. Pour Thermor, si les couleurs du mur ne correspondent pas à celles du radiateur, un électricien doit identifier chaque conducteur. Un fil noir dans le mur n’est donc pas forcément un fil pilote.

• Cordon à 4 fils (marron, bleu, noir et vert-jaune) : l’appareil est de classe I. Son vert-jaune se raccorde à la terre du mur, les trois autres comme ci-dessus. Sans terre dans la boîte, ne le posez pas.
• Sèche-serviettes et salle de bain : mêmes fils, mais l’emplacement dépend des volumes autour de la douche et de la baignoire. Voyez comment brancher un sèche-serviettes.

Sortie de câble : pourquoi pas une prise ?

Parce que le fabricant l’interdit et que le circuit n’est pas le même. La notice Acova précise que le cordon se relie au réseau par un boîtier de connexion placé derrière l’appareil, « sans interposition d’une fiche prise de courant ». Legrand et Thermor rappellent que la NF C 15-100 impose un circuit dédié au chauffage : un radiateur fixe ne se repique pas sur les prises de la pièce.

La sortie de câble a un serre-câble, qui empêche le cordon d’être arraché. Legrand demande une boîte d’encastrement de 40 mm de profondeur au moins et une sortie de câble adaptée à la puissance de l’appareil. La notice Acova de 2018 ajoute deux prescriptions, les siennes et non celles de la norme : en cuisine ou salle de bains, boîtier de connexion à 25 cm du sol au moins ; pas de radiateur juste sous une prise de courant. Voyez aussi comment positionner les radiateurs.

Quelle section, quel disjoncteur, combien de radiateurs par circuit ?

La norme ne limite pas le nombre de radiateurs, elle limite la puissance totale du circuit. Ce tableau est celui du guide Hager (article 10.1.7.7.2 de la NF C 15-100-10) pour les convecteurs et panneaux rayonnants en 230 V ; le guide Legrand de la révision 2024 donne les mêmes puissances.

Legrand résume la pratique : du 2,5 mm² sous 20 A, un circuit par tranche de 4 500 W. Comme tous les circuits du logement, celui du chauffage est sous un différentiel 30 mA.

Avant d’ajouter un radiateur sur une ligne existante, relevez la section des fils et le calibre du disjoncteur, puis refaites l’addition. Le détail par puissance est dans quel disjoncteur pour un radiateur électrique, et le calculateur de calibre fait le compte.

Les étapes du raccordement

1. Disjoncteur général coupé, absence de tension vérifiée entre les trois fils.
2. Passez le cordon dans la sortie de câble, sans le tendre.
3. Dénudez à la longueur indiquée sur la borne de connexion.
4. Raccordez la phase, le neutre, puis le fil pilote : une borne par fonction.
5. Placez seul dans une borne chaque fil qui ne sert pas : le noir du cordon, le vert-jaune du mur.
6. Serrez le serre-câble sur la gaine du cordon, pas sur les fils.
7. Tirez sur chaque fil, vérifiez qu’aucun cuivre nu ne dépasse et que rien n’est pincé, puis refermez.
8. Accrochez le radiateur, remettez le courant et testez la chauffe.

Les erreurs que l’on retrouve derrière les radiateurs

• Le fil noir sur le vert-jaune : interdit par les notices (voir le cas 3).
• La terre du mur coupée à ras.
• Un domino nu derrière l’appareil, sans boîte ni couvercle.
• Le seul disjoncteur du chauffage coupé : le fil pilote peut être encore alimenté.

Quand faire venir un électricien ?

Quand les fils du mur ne sont pas identifiables, quand une tension subsiste disjoncteur coupé, quand il manque la terre pour un appareil de classe I, ou quand il faut créer la ligne et toucher au tableau. Acova écrit que son appareil ne doit être raccordé « que par une personne habilitée » : si vous le faites vous-même, limitez-vous au remplacement d’un radiateur sur une sortie de câble saine.

Questions fréquentes

Peut-on brancher un radiateur électrique mural sur une prise de courant ?

Non. Un radiateur fixe se raccorde dans une sortie de câble, sur le circuit de chauffage. La notice Acova interdit d’ajouter une fiche sur le cordon, et Thermor rappelle qu’un circuit de prises n’est pas dimensionné pour le chauffage. Un radiateur d’appoint mobile, vendu avec sa fiche, est un autre type d’appareil.

Radiateur avec des fils marron, gris et noir : lequel est le neutre ?

Le gris. Certains fabricants, comme Acova, livrent un cordon dont le neutre est bleu ou gris. Le marron est la phase, le noir le fil pilote. En cas de doute, la notice de l’appareil fait foi.

Faut-il relier un radiateur électrique à la terre ?

Seulement s’il est de classe I, donc s’il a un fil vert-jaune. Un radiateur de classe II, marqué d’un double carré, n’a pas de fil de terre et ne se relie pas à la terre. Le fil vert-jaune du mur reste alors en attente : l’usage est de le laisser seul dans une borne, sans le couper.

Plusieurs radiateurs sur un même circuit se branchent-ils en série ?

Non, en dérivation : chaque radiateur reçoit la phase et le neutre du circuit dans sa propre sortie de câble. Branchés en série, les appareils se partageraient la tension et ne chaufferaient pas correctement.

Sources

• Hager, guide de la NF C 15-100 (série du 23 août 2024).
• Legrand, NF C 15-100, révision du 23 août 2024 : points clés et Comment installer une sortie de câble.
• Thermor, Comment brancher un radiateur électrique, Radiateur sur une prise de courant et Ordres fil pilote non suivis.
• Acova, notice d’un radiateur électrique à inertie (02/2018).
• IZI by EDF, Radiateur électrique sans terre.
