Habilitation électrique : symboles, zones et consignation, le cours complet

Tous les cursus d'électricien commencent par ce chapitre, et ce n'est pas un hasard. Un calcul de section faux se corrige ; un contact avec un conducteur que l'on croyait coupé ne se corrige pas. Ce cours reprend ce que la norme NF C 18-510 attend d'un électricien, du CAP au BTS, avec ce qu'il faut savoir par cœur, ce qu'il faut savoir faire, et les erreurs qui reviennent en stage comme en entreprise.

Ce qu'est l'habilitation, et ce qu'elle n'est pas

Première confusion à lever : l'habilitation n'est ni un diplôme, ni une attestation de stage. Le Code du travail (articles R. 4544-9 à R. 4544-11) impose que toute personne qui réalise des opérations sur les installations électriques ou dans leur voisinage soit habilitée par son employeur. Le centre de formation forme ; c'est l'employeur qui habilite.

La démarche suit un ordre précis. L'employeur analyse d'abord l'activité confiée : opérations électriques ou non, travail seul ou sous la direction d'un autre, domaine de tension, présence de pièces nues sous tension. Il vérifie ensuite les compétences du salarié, puis l'envoie en formation, théorique et pratique. À la fin, le formateur rédige un avis. En s'appuyant sur cet avis, l'employeur délivre un titre d'habilitation qui précise les symboles accordés, les installations concernées et la durée de validité. Il remet avec lui le carnet de prescriptions et les équipements de protection adaptés.

Deux conséquences pratiques en découlent. Changer d'employeur, c'est changer de titre : le nouvel employeur doit habiliter à son tour, même si la formation reste valable. Et un recyclage est à prévoir : sa périodicité est fixée par l'employeur, et l'INRS recommande trois ans, moins pour une pratique occasionnelle. Côté santé, la règle a changé le 1^er octobre 2025 : le suivi individuel renforcé lié à l'habilitation a été remplacé par une attestation d'absence de contre-indications médicales, délivrée par le médecin du travail et valable cinq ans. Elle conditionne la validité de l'habilitation pour les travaux d'ordre électrique et les interventions de courte durée au voisinage de pièces nues sous tension, et pour les travaux sous tension (articles R. 4544-10 à R. 4544-11-1 du Code du travail, arrêté du 26 septembre 2025) ; cet arrêté écarte les consignations, les essais, mesurages, vérifications et manœuvres, et les opérations sur les installations photovoltaïques. Les avis d'aptitude délivrés avant cette date en tiennent lieu pendant cinq ans à compter de leur délivrance.

Lire un symbole d'habilitation

Les symboles ont l'air d'un code secret ; ils se lisent en réalité comme une adresse, du plus général au plus précis.

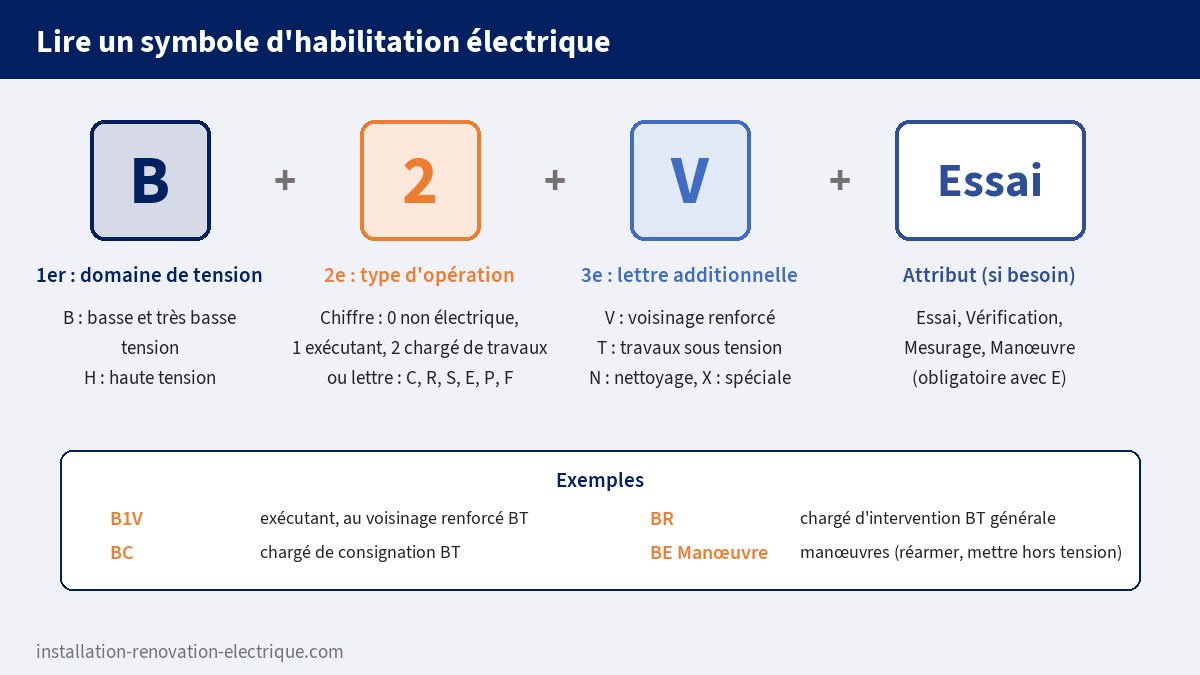

Le premier caractère donne le domaine de tension : B pour la basse et la très basse tension, H pour la haute tension. Le deuxième donne le type d'opération, par un chiffre ou par une lettre. Un chiffre pour les travaux : 0 pour des travaux d'ordre non électrique (peindre un local électrique, par exemple), 1 pour l'exécutant, 2 pour le chargé de travaux, qui dirige. Une lettre pour les autres opérations : C pour la consignation, R pour l'intervention BT générale, S pour l'intervention BT élémentaire, E pour les opérations spécifiques, P pour le photovoltaïque, F pour les fouilles. Le troisième, quand il existe, est une lettre additionnelle : V pour le travail au voisinage renforcé, T pour le travail sous tension, N pour le nettoyage sous tension. Un attribut complète enfin certains symboles : un BE est toujours suivi d'Essai, Vérification, Mesurage ou Manœuvre.

Le piège classique consiste à lire le V comme « voisinage » tout court. Il désigne le voisinage renforcé, c'est-à-dire la zone la plus proche des pièces nues sous tension. Un B1 sans V peut travailler au voisinage simple ; seul un B1V peut entrer dans la zone de voisinage renforcé.

Quel symbole pour quelle opération

Le bon symbole découle de ce que la personne fait réellement. Le guide de l'INRS sur l'habilitation donne des repères que l'on retrouve dans toutes les formations.

Deux limites méritent d'être retenues. Le BS n'intervient que hors tension et hors voisinage de pièces nues sous tension : il remplace et raccorde, il ne dépanne pas. Le BR, lui, peut rechercher une panne et consigner pour son propre compte, mais il n'a pas vocation à diriger un chantier de création : c'est le rôle du B2.

Les zones autour d'une pièce nue sous tension

La norme découpe l'espace autour d'une pièce nue sous tension en zones, qui déterminent qui peut s'en approcher. Encore faut-il savoir de quelle tension on parle : les domaines sont fixés par la réglementation.

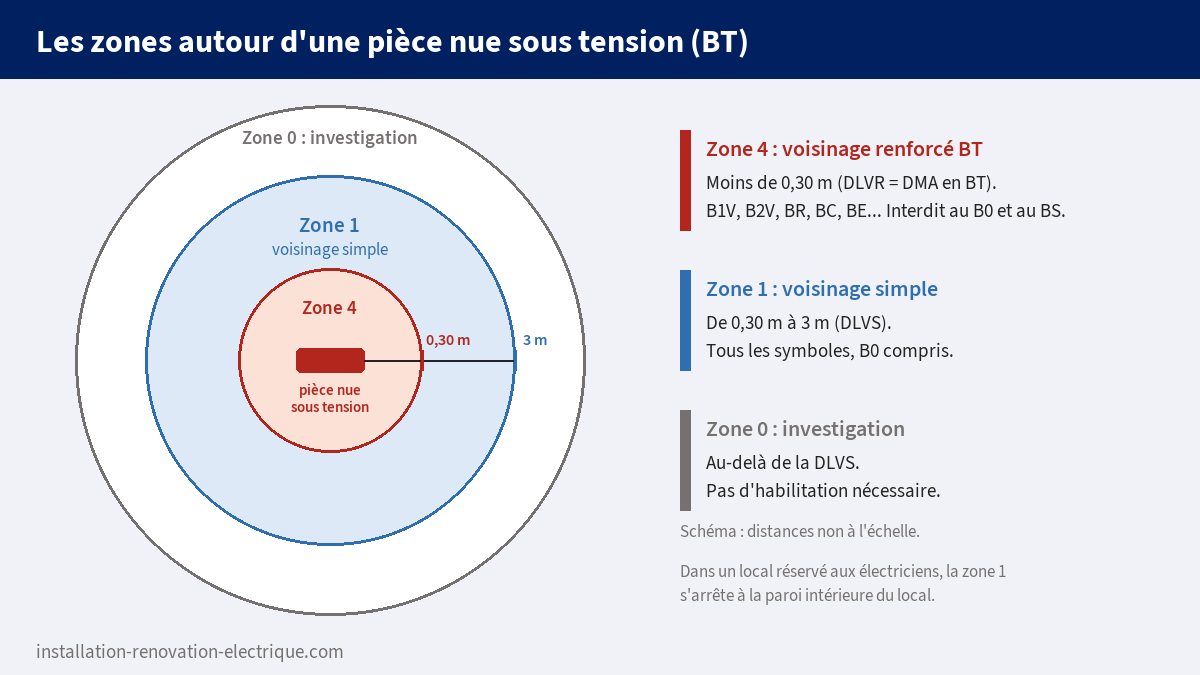

En basse tension, la zone 4, dite de voisinage renforcé, commence au contact de la pièce nue et s'étend jusqu'à la distance limite de voisinage renforcé (DLVR), confondue en BT avec la distance minimale d'approche (DMA) de 0,30 m. Seuls y entrent les titulaires d'un symbole adapté : B1V, B2V, BR, BC, BE avec son attribut. Au-delà et jusqu'à la distance limite de voisinage simple (DLVS), soit 3 m, s'étend la zone 1, accessible à tous les habilités, B0 compris. Les zones 2 et 3 n'existent qu'en haute tension, d'où le saut de 1 à 4. Plus loin encore, la zone 0 ne demande aucune habilitation.

Dans un local réservé aux électriciens, un local technique fermé à clé par exemple, le découpage change un peu : la zone 1 s'arrête à la paroi intérieure du local. La manière la plus sûre de supprimer une zone de voisinage reste de consigner, ou à défaut de poser des protections isolantes sur les pièces nues.

La consignation, étape par étape

« J'ai coupé au tableau » n'est pas une consignation. Consigner, c'est rendre la remise sous tension impossible pendant toute la durée du travail, et le prouver par une mesure. L'INRS, dans sa brochure sur les consignations (ED 6109), décrit des opérations à appliquer dans l'ordre. Selon les supports, on en compte cinq ou six : la différence tient seulement à la pré-identification, parfois comptée à part.

Prenons un cas concret : remplacer un luminaire dans l'atelier d'une petite entreprise.

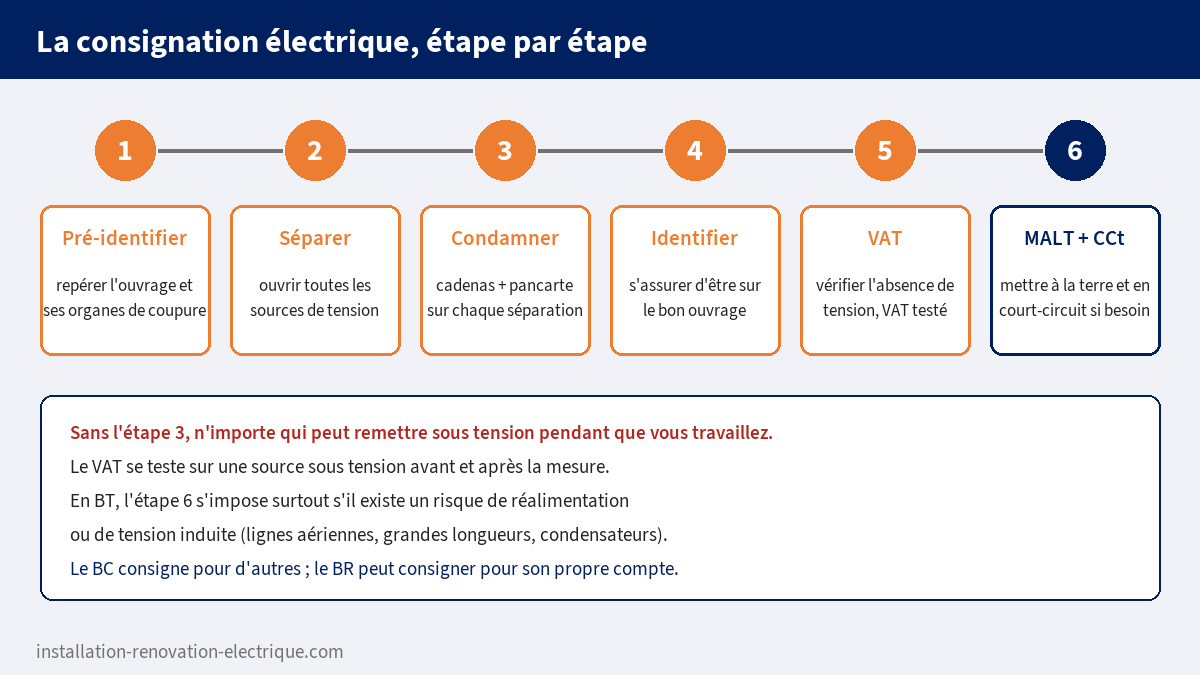

La pré-identification se fait sur plan et au tableau : quel circuit alimente ce luminaire, par quel disjoncteur, et existe-t-il une autre source, un secours ou un circuit commun ? La séparation consiste à ouvrir, au tableau, le ou les appareils qui assurent le sectionnement, sur tous les conducteurs actifs, neutre compris ; l'interrupteur du luminaire, un télérupteur ou un contacteur ne sont que des organes de commande. La condamnation bloque ces appareils en position ouverte, avec un cadenas ou un dispositif de verrouillage, et une pancarte qui dit qui travaille et pourquoi. L'identification vérifie, sur place, que l'on est bien sur l'ouvrage consigné et pas sur le luminaire voisin. Vient ensuite la vérification d'absence de tension, puis, si le risque existe, la mise à la terre et en court-circuit.

En basse tension, cette dernière étape n'est pas systématique : elle s'impose lorsqu'il existe un risque de réalimentation ou de tension induite, comme sur les lignes aériennes, les grandes longueurs de câble ou les équipements qui contiennent des condensateurs.

Reste à savoir qui consigne. Sur un chantier organisé, c'est le chargé de consignation (BC) : il réalise la consignation, en une ou deux étapes, puis remet une attestation de consignation au chargé de travaux, qui peut alors lancer son équipe. En dépannage, le BR consigne pour son propre compte, sans document intermédiaire, puisqu'il intervient sur ce qu'il a lui-même consigné.

La vérification d'absence de tension

La VAT est le seul moment où l'on constate, par une mesure, que la consignation a fonctionné. Elle se fait avec un vérificateur d'absence de tension, un appareil conçu pour cela, et pas avec un multimètre dont le calibre peut être mal réglé ou le fusible grillé. Nous expliquons pourquoi dans notre article faire une VAT avec un multimètre.

La méthode tient en trois temps. On teste le VAT sur une source dont on sait qu'elle est sous tension, ou avec le testeur intégré prévu par le fabricant. On mesure sur le lieu de travail, au plus près de l'appareil et pas seulement au tableau, entre tous les conducteurs actifs, deux à deux, et entre chacun d'eux et la terre. Puis on teste à nouveau le VAT : s'il est tombé en panne pendant la mesure, l'absence de tension affichée ne prouve rien. La VAT se fait avec les équipements de protection individuelle, gants isolants et écran facial, puisqu'on ne sait pas encore s'il y a de la tension.

Pour les niveaux bac pro et BTS

Au-delà des symboles et de la consignation, les formations plus avancées relient la sécurité au reste de l'installation. Le régime de neutre, d'abord : en schéma TT, le cas des installations domestiques, un défaut d'isolement provoque la coupure par le différentiel ; en schéma IT, courant dans l'industrie, le premier défaut ne coupe pas et il est simplement signalé par le contrôleur permanent d'isolement, ce qui change la façon de chercher un défaut en toute sécurité. Le risque d'arc électrique, ensuite : un court-circuit libère en une fraction de seconde une énergie capable de brûler gravement, même sans contact. Les équipements de protection se choisissent donc aussi en fonction de l'énergie que l'installation peut libérer, et pas seulement de sa tension. Le cours sur la prise de terre et les régimes de neutre détaille ces schémas.

Les erreurs qui reviennent

La plus fréquente, en stage comme en entreprise, est de couper sans condamner. Un collègue qui ne sait pas que vous travaillez voit un disjoncteur ouvert et le réarme. La pancarte et le cadenas ne sont pas une formalité : ils sont la seule chose qui s'interpose entre ce collègue et vous.

Vient ensuite la VAT faite trop vite : une seule mesure, entre phase et neutre, avec un appareil que l'on n'a pas testé. Or un neutre coupé ou une phase de retour peut rester sous tension par rapport à la terre. On mesure entre tous les conducteurs, et contre la terre.

Troisième erreur, plus administrative : confondre formation et habilitation. Une attestation de stage ne permet pas, à elle seule, d'intervenir. Sans titre signé par l'employeur, personne n'est habilité, et l'employeur engage sa responsabilité.

Dernière erreur, enfin : sortir de son symbole. Un BS qui ouvre un tableau pour chercher une panne, un B0 qui réarme un disjoncteur, un B1 qui entre dans la zone de voisinage renforcé sans V : chacun fait quelque chose que sa formation ne l'a pas préparé à faire en sécurité.

Exercices corrigés

Les trois premiers exercices correspondent au niveau CAP, les suivants au bac pro et au BTS. Cherchez avant d'ouvrir le corrigé.

Exercice 1. Que signifie chaque caractère du symbole B1V ?

Exercice 2. Un plombier doit raccorder un chauffe-eau sur un circuit en attente, protégé et équipé d'un bornier. Quel symbole lui faut-il au minimum ?

Exercice 3. Jusqu'à quelle tension en courant alternatif parle-t-on de très basse tension ? Et quelle est la distance minimale d'approche en basse tension ?

Exercice 4. Remettez dans l'ordre : identification, condamnation, VAT, séparation, pré-identification.

Exercice 5. Un technicien habilité BR dépanne seul une armoire de ventilation. Doit-il attendre un chargé de consignation ?

Exercice 6. Sur un chantier, qui réalise la consignation, et quel document permet au chargé de travaux de démarrer ?

Sources

• INRS, L'habilitation électrique, démarche de prévention (ED 6127), symboles, zones, démarche et recyclage (son annexe sur l'aptitude médicale est antérieure à la réforme du 1^er octobre 2025).
• INRS, Habilitation électrique : foire aux questions, limites du BS et du BR, recyclage, attestation d'absence de contre-indications médicales.
• INRS, Consignations et déconsignations (ED 6109) : les opérations de la consignation électrique et leur ordre, la vérification d'absence de tension, la mise à la terre et en court-circuit.
• Code du travail, articles R. 4544-9 à R. 4544-11-2 (Légifrance, version en vigueur depuis le 1^er octobre 2025), arrêté du 26 septembre 2025 sur l'attestation médicale, et norme NF C 18-510.

Tous les cours d'électricité, du CAP au BTS
