Le schéma électrique du double va et vient (2 interrupteurs simples – 1 interrupteur double)

Un article ecrit par Guillaume Denis

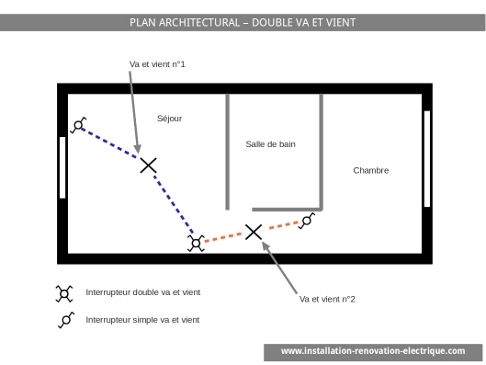

Plan architectural du double va et vient

Le plan architectural suivant contient:

  • Deux interrupteurs simples va et vient
  • Un interrupteur double va et vient

Les deux points lumineux sont contrôlés chacun par un interrupteur simple et par l’interrupteur double.

installation electrique - va et vient montage schéma

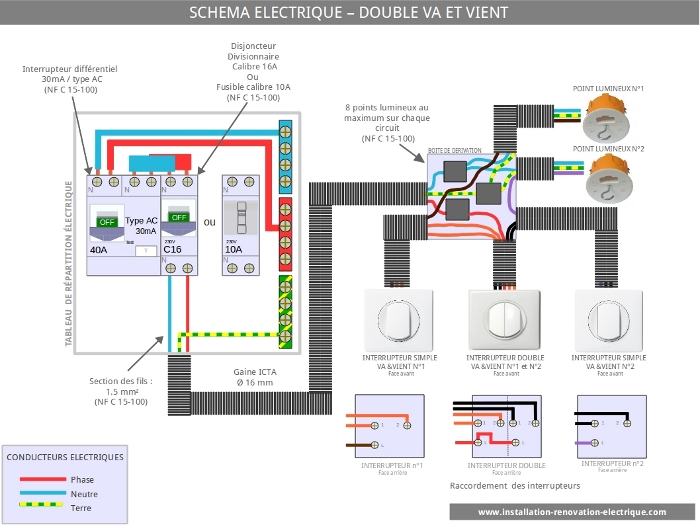

Le schéma électrique du double va et vient

Le schéma électrique correspond au plan architectural ci dessus:

installation electrique

installation electrique - cablage électrique double va et vient

 Matériel électrique, protection du tableau et cout du double va et vient

Le double va et vient est identique au simple va et vient (au nombre d’interrupteurs prêt).

matériel installation électique va et vient
