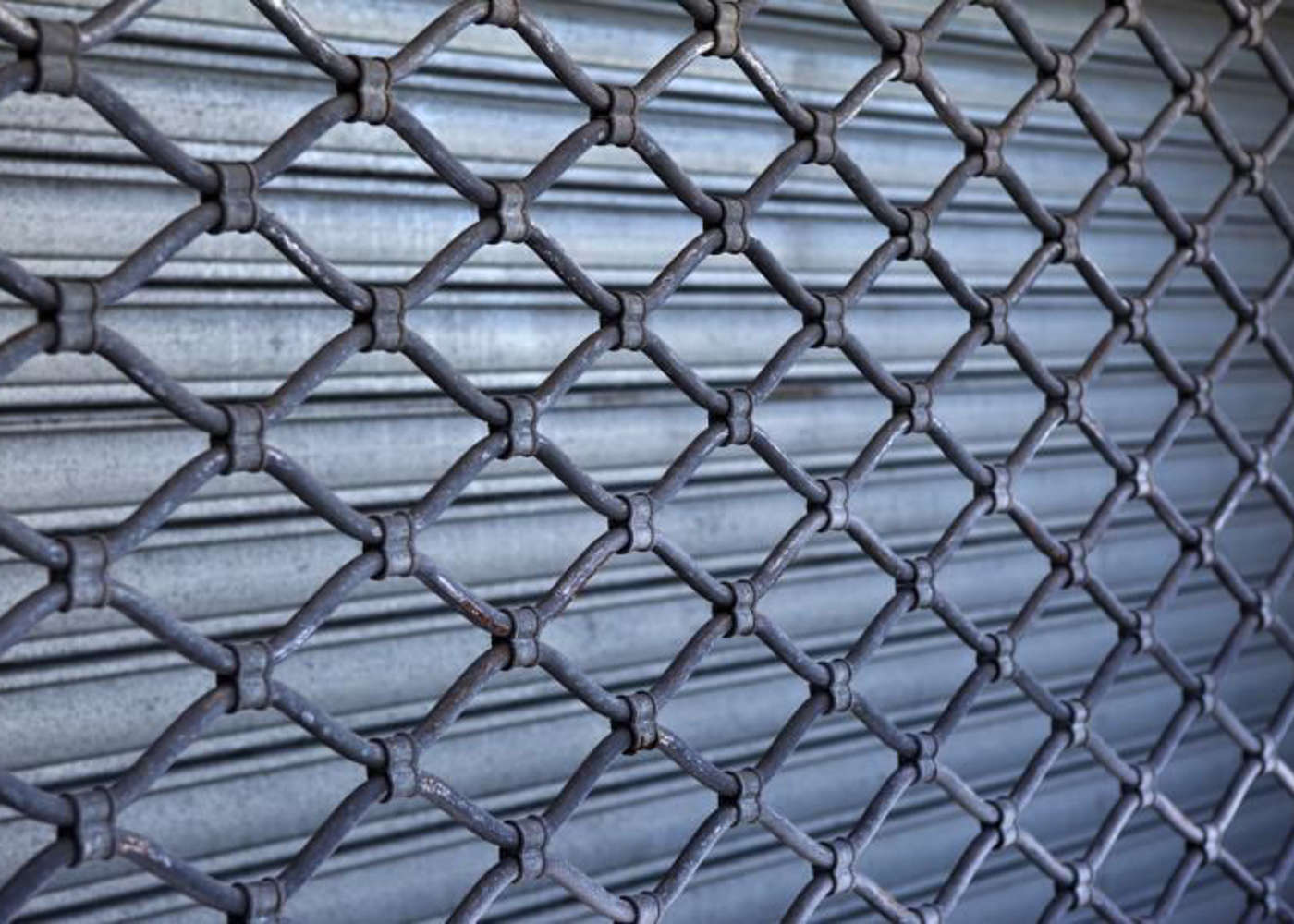

La sécurité d’un local professionnel passe très souvent pas l’installation d’un rideau métallique en devanture. Il permet de protéger la vitrine des effractions et des incivilités. Il peut aussi être utilisé en résidentiel, mais c’est plus rare.

Le rideau métallique peut être manuel ou Motorisé. Dans ce dernier cas, il faut l’alimenter en électricité. Mais pas n’importe comment car il y a les préconisations de la norme électrique à respecter, et du matériel particulier à installer pour commander le rideau métallique.

Rideau métallique et norme NFC15-100:

Avant de vouloir motoriser votre rideau métallique, il faut se pencher sur la partie connexion électrique.

Et quand on parle branchement électrique, c’est la norme électrique, la NF C 15100, qui fait référence.

Pour un circuit peu ordinaire comme le rideau métallique, il faut se diriger dans la rubrique « 10.1.3.4 circuit spécialisés » pour vérifier si le rideau métallique fait partie des circuits spécifiques de l’installation électrique.

En effet, un circuit spécialisé nécessite une ligne d’alimentation spécifique protégée par un disjoncteur dédié.

Mais dans ce chapitre de la norme, il n’est pas fait référence directement au rideau métallique. Par contre, il y a deux de ses « cousins »: Le volet roulant électrique et le store banne.

Par extension, on peut considérer que le rideau métallique nécessite une alimentation électrique dédiée.

Je vais détailler les spécifications de cette dernière dans le chapitre qui suit sur le branchement dans le tableau électrique.

La commande pour le contrôle du rideau métallique:

La particularité du rideau métallique, c’est qui est installé sur l’extérieur.

Il ne peut donc pas être commandé par un bouton de montée descente classique comme ceux des volets roulants électriques. En effet, ce dernier pourrait être actionné par n’importe qui.

En lieu et place de l’interrupteur montée descente, il faut installer un interrupteur à clé.

Schéma électrique du rideau métallique

Boitier à clé pour commander un rideau métallique

Il est équipé d’une serrure. La montée et descente se fait à l’aide d’une clé en tournant et maintenant la clé dans le sens d’ouverture ou fermeture. Ce bouton est parfois équipé d’un système de débrayage manuel en cas de panne de courant. Ce mécanisme permet alors d’ouvrir et fermer le rideau métallique manuellement.

Côté installation et fonctionnement, je vous invite à voir la vidéo suivante qui permet de visualiser le branchement électrique mais aussi la solution de secours en manuel.

Branchement du rideau métallique dans le tableau électrique:

Quel disjoncteur et quelle section de fil?

Comme je l’expliquais au premier chapitre, le rideau métallique est un circuit dédié.

Il doit avoir sa propre protection électrique, un disjoncteur magnéto-thermique, associé à une protection différentielle 30mA. On peut aussi envisager de le protéger par un disjoncteur différentiel. Cela permettra d’isoler le rideau métallique d’autres éléments électriques potentiellement perturbateurs.

Qu’en est il du calibre et de la section de fil électrique?

Le choix de ces deux paramètres est en relation directe avec la puissance électrique de la motorisation du rideau métallique.

C’est différent des volets roulants électriques des logements résidentiels qui demandent peu de puissance.

Pour un rideau métallique, il y a le poids du rideau métallique à enrouler qui demande des moteurs plus puissants.

Mais dans la majorité des cas, on reste en dessous des 1500W (voir ici par exemple avec un moteur de 1200W).

Un disjoncteur 10A associé à du fil électrique de section 1,5mm2 suffiront pour alimenter et protéger le moteur du rideau métallique.

brancher un volet roulant métallique pour magasin

Exemple de moteur de rideau métallique

Le schéma électrique du rideau métallique:

Voici un schéma électrique basique pour le branchement électrique du rideau métallique motorisé. Dans le principe, on est sur un schéma proche du volet roulant électrique, avec ces changements:

  • La commande est un boitier à clé.
  • Le disjoncteur et la section de fil doivent être adaptés à la puissance du moteur.
  • Il faut un disjoncteur par rideau métallique, alors que plusieurs volets roulants peuvent être protégés par un même disjoncteur.

Il faut aussi noter que certains rideaux métalliques sont équipés d’une armoire de commande. La connexion électrique se fait alors au cas par cas, en suivant la notice constructeur.

câblage électrique boitier à clé pour rideau métallique

Schéma électrique du rideau métallique

Connexion du boitier à clé pour le rideau métallique motorisé:

Pour ce schéma électrique, le point qui peut être bloquant, c’est le branchement du boitier à clé qui pilote le rideau métallique.

Mais en réalité, ce n’est pas très compliqué car il y a trois contacts à brancher.

C’est le même principe que la commande de volet roulant. Je prends par exemple une commande Legrand (077073).

bouton a clé pour le Schéma électrique du rideau métallique

Commande à clé legrand

  • La phase arrive depuis le disjoncteur sur la borne du boitier à clé (bornes 2 ou 4)
  • Le fil de montée est connecté à la borne correspondante n°3.
  • Le fil électrique de descente du volet roulant est branché sur la borne descente du boitier à clé n°1.

Conclusion:

Le raccordement électrique est proche de ce qui se fait pour un volet roulant, mais avec un interrupteur différent, la commande à clé.

Mais il ne faut pas oublier que le branchement du rideau métallique doit être considéré comme un circuit spécialisé.
