Collier Rilsan, un accessoire indispensable pour l’électricien

2
389
Collier Rilsan ou colson?

Certains accessoires ne font pas l’unanimité auprès des artisans électriciens. La connexion automatique sur les disjoncteurs est un exemple. Mais on peut s’accorder sur le fait que certains accessoires ne soulèvent pas de discussion: c’est le cas du collier Rilsan.

Appelé aussi Colson ou encore serre câble, c’est presque un outil tellement il sert au quotidien du métier d’électricien.

  • Mais c’est quoi exactement un collier Rilsan?
  • On s’en sert pour quoi faire?
  • Comment choisir les colliers Rilsan?

Autant de questions auxquelles je vais tenter de répondre dans cet article.

Le collier Rilsan, c’est quoi?

Fonction principale:

De manière générale, le collier Rilsan entre dans la catégorie des accessoires de fixation.

En électricité par exemple, il est utilisé pour joindre plusieurs câbles ensemble afin de former une circulation esthétique des réseaux électriques. Ce n’est qu’un exemple des utilisations en électricité, j’apporte plus de précisions dans la suite de l’article.

Comment ça fonctionne?

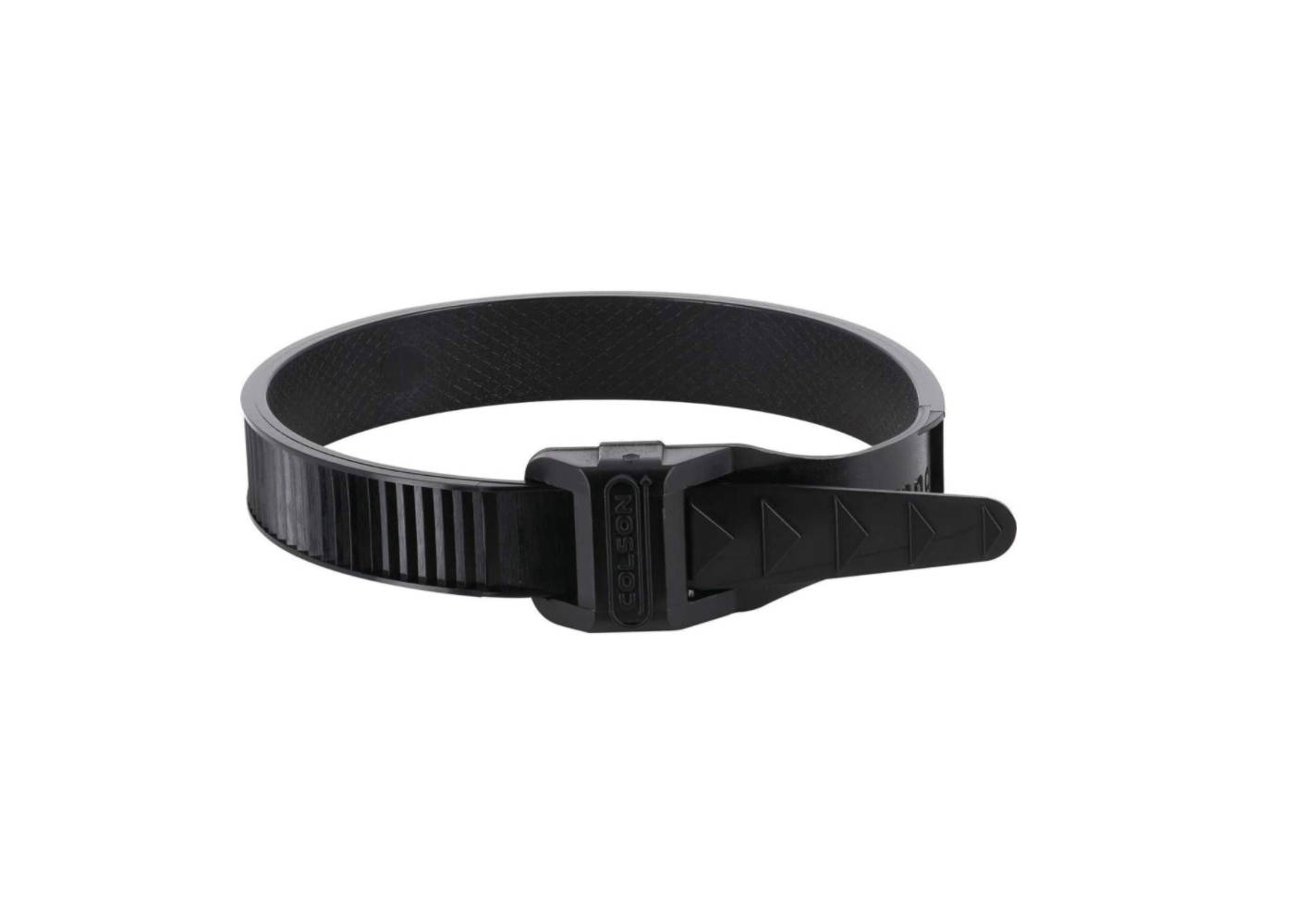

Un collier Rilsan est constitué d’une tête avec un encoche de fixation et d’un insert de l’autre coté.

Le collier est équipé sur toute la longueur d’une denture sous forme de stries.

En repliant le collier sur lui même, sous forme d’une boucle, on vient mettre l’insert dans l’encoche de la tête.

Il faut ensuite tirer le collier jusqu’à atteindre la position de serrage maximale.

Les stries du collier et l’encoche sont conçues pour effectuer un blocage du collier.

exemple installation collier serrage de câble électrique
Tête d’un collier Colson de Legrand
comment utiliser un collier Rilsan
Denture du collier d’installation
choisir un collier serre câble pour les travaux d'électricité
Assemblage du collier d’installation

Plusieurs dénominations:

Le collier Rilsan est aussi connu sous d’autres noms.

Le plus connu, c’est sans aucun doute le collier d’installation Colson ou « Colson » tout court.

Colson, c’est le nom d’une marque qui appartient maintenant à Legrand.

L’accessoire à pris le nom de la marque. C’est un peu la même chose que pour les wagos avec ses connecteurs.

On retrouve aussi d’autres dénominations pour le collier Rilsan: Attache rilsan, collier de serrage, bride, serre câble, bride colson, collier attache cable ou encore lien colson.

Autant de variantes que j’utiliserai dans la suite de l’article.

Caractéristiques d’un collier serre câble:

Dimensions et diamètre de serrage:

Un collier Rilsan se caractérise tout d’abord par ses dimensions: la longueur du collier et la largeur.

Il se distingue aussi par sa capacité (en terme de diamètre) de serrage minimal et maximal.

Ces deux caractéristiques sont essentielles dans le choix du type de collier serre câble à utiliser (j’en reparle après).

Tenue à l’arrachement:

Son rôle étant de maintenir des câbles électriques (entre autre) ensemble, il y a une notion de résistance mécanique induite naturellement.

Pour un collier serre câble il s’agit plus précisément de la tenue à l’arrachement.

C’est sa capacité à résister à une traction exprimée en kilos.

Protection contre l’environnement extérieur:

Les dernières données qui caractérisent un collier serre câble informent sur la capacité à résister aux agressions du milieu d’installation.

  • Installation en intérieur et/ou extérieur.
  • Température d’utilisation.
  • Protection contre les UV.
boite collier d'installation Colson Legrand 031916
Boite de colliers Colson avec toutes les informations techniques

Force de serrage:

Certains colliers attache-câble se fixent à la main, d’autres nécessitent un outil.

Quand il faut utiliser un outil, le serrage du collier demande une certaine force exprimée en Newton.

C’est une caractéristique qui peut se retrouver chez certaines références constructeur.

Les utilisations du collier Colson en électricité:

Pour organiser la circulation des gaines, tubes et câbles:

Le collier Rilsan permet, dans une première approche, de rassembler les câbles et gaines électriques ensemble.

L’idée, c’est de former une circulation homogène et esthétique des réseaux.

Le collier Colson intervient dans cette optique de travail méthodique et soigné.

Pour la fixation sur support:

La circulation des câbles, tube IRL ou encore gaine ICTA se fait souvent sur support vertical (un mur) ou horizontal au plafond.

Les colliers Rilsan sert à fixer ces réseaux sur les supports avec les fixations adaptées: avec des embases ou encore sur un chemin de câbles (lui même fixé à un support).

Dans le tableau électrique:

L’usage « détourné » et connu du collier serre câble, c’est dans le tableau électrique, la GTL ou les boites de dérivation.

Il est utilisé pour rassembler les fils électriques, agencer et organiser leurs circulations dans le tableau.

cablage électrique industriel armoire électrique
Armoire électrique en cours de câblage: les alimentations électriques sont liées grâce à des petits collier d’installation qui permettent de laisser de la place pour les autres fils électriques
colliers d'installation GTL
Exemple de tableau résidentiel avec utilisation de collier d’installation qui permettent de guider les fils électriques dans la GTL
collier attache colson dans une GTL de tableau électrique
Des points d’accroche existe en fond de certaines GTL pour installer des colliers de fixation

En dépannage temporaire:

Enfin, avoir quelques colliers de serrage dans la poche permet toujours de dépanner dans des moments délicats.

Un luminaire mal tenu, un lot de gaines électriques qui gênent etc…. des situations diverses et variées dans lesquelles un colson installé temporairement peut apporter une solution.

Critères de choix des Colson et colliers Rilsan:

Dimensions:

C’est le premier critère de choix: la dimension du collier.

Il doit être adapté en longueur pour pouvoir serrer les câbles (ou tube IRL ou gaine) tout en ayant de la marge pour pouvoir le manipuler.

Un Colson juste en terme de longueur serra difficile à fermer.

La largeur est important également. Effectivement en utilisant un collier avec une embase, la largeur du collier doit correspondre à la largeur de l’embase.

Ergonomie et serrage:

A la main ou à l’aide d’un outil?

Selon la référence du collier, il se peut qu’un outil doivent être utilisé pour procéder au serrage. C’est une information importante à prendre en compte dans le choix du collier.

Effectivement il faut avoir l’outil à disposition mais surtout prendre en compte que l’utilisation d’une pince pour serrer les colliers d’installation fait perdre du temps à la pose.

pince pour attache cable Rilsan
Pince à collier Colson

Des colliers serre câble ergonomiques:

Même sur ce genre d’accessoires, il y a de l’innovation. Certaines marques, comme Legrand avec ses colliers Colson, proposent des éléments de conception sur leurs colliers qui permettent une utilisation plus facile.

serrage collier colson à la main
Exemple de notice de collier d’installation Colson de Legrand avec les différentes étapes de serrage

Quand on a des centaines de colliers à fixer et à serrer, pour une installation apparente sous tube IRL dans un grand hangar par exemple, ce critères peut s’avérer important.





Résistance:

Quand il faut lier deux câbles entre eux, la résistance d’un collier n’est pas une donnée importante à prendre en compte.

Mais c’est différent quand il faut faire circuler de gros câbles d’alimentation dans des tube IRL ou le poids est loin d’être négligeable.

Le choix de la fixation mais aussi de la résistance du collier Colson ne doit pas être prise à la légère.

Milieu d’installation:

Si les dimensions sont importantes, il y a un critère trop souvent oublié, c’est l’environnement dans lequel il est installé.

Effectivement, le collier de serrage est souvent utilisé en extérieur. Il est soumis aux variations de température mais aussi exposé au soleil. Le rayonnement UV est un phénomène qu’il ne faut pas oublié car il est agressif à moyen terme.

Il faut donc sélectionner des colliers attache câble qui soient résistants aux intempéries et aux rayonnements ultra-violet.

Les colliers bas de gamme sont généralement sensibles aux UV et se détériorent très rapidement à l’extérieur. Ce qui m’amène à vous parler de l’achat.

Achat de colliers serre câble:

Prix des colliers Rilsan:

Le prix d’un collier Rilson va varier en fonction de plusieurs paramètres:

  • La taille du collier.
  • Ses autre caractéristique techniques (résistance aux UV).
  • La marque.

Pour un collier de qualité, il faut compter entre 10 et 30 centimes d’euros pour un collier allant respectivement de 200mm à 400mm de long.

Attention à la marque et à la qualité!

Compte tenu du rôle du Colson, sa qualité doit être au rendez vous.

Effectivement, un réseau de câbles électriques qui pend n’est pas du plus bel effet, ajouter à cela que c’est dangereux et hors norme.

Il faut investir dans de la qualité: Fuyez les coffrets bas de gamme de grande surface de bricolage, les lots trop alléchants sur Amazon (comme celui ci par exemple).

Voici quelques marques d’attaches Rilsan de bonne qualité:

  • Collier Colson de Legrand.
  • Mecatraction.
  • Fischer.
  • Klauke.
Colliers d'installation pour électricien
Quelques références que j’utilise sur les chantiers.

Quelques références de colliers Rilsan:

Petits modèles pour les tableaux électriques:

Medium:

Grands modèles:

Outils:

L’outil de référence pour serrer les colliers Colson, c’est la pince de la marque Legrand (disponible ici) référence 031996.

Je ne connais pas un électricien qui ne la possède pas tellement c’est un outil indispensable. Elle équipe toutes les caisses à outils et je ne lui préfèrerai aucune autre.

A noter qu’il existe maintenant un nouveau modèle dans la même marque avec la référence 031997 que je n’ai pas pu encore tester.

pince à collier Colson Legrand 031997
Dernière version de la pince pour Colson Legrand

Conclusion:

Un accessoire qui paraît insignifiant mais qui a son importance parmi les accessoires pour les travaux d’électricité.

Il ne doit pas être choisi si vite que ça puisqu’il dispose de caractéristiques autres que la longueur et la largeur.

Il doit être sélectionné dans une marque connue et fiable (la meilleure reste sans doute l’éponyme « Colson »).

Enfin, si le collier rilsan a une place réservé chez un électricien, il servira aussi dans d’autres circonstances et pour d’autres corps de métier.
