Bien souvent, pour la réalisation de circuit de prise électrique , il est intéressant de pouvoir connecter les prises de courant 2P+T les unes sur les autres (On emploi aussi les termes de repiquage, de pontage de prise électrique ou de mise en dérivation de prise électrique) Les intérêts sont multiples, je vais d’ailleurs vous en parler dans la suite. Mais brancher plusieurs prises électriques ensemble nécessite de connaître certaines règles: Je vais donc vous expliquer tout ce que vous devez savoir avant de réaliser un pontage de prises électriques.

Branchement et pontage de prise électrique explication:

En quoi consiste le pontage:

Le pontage d’un prise électrique consiste à faire un “repiquage” depuis une prise électrique existante.

Concrètement, on repart depuis les bornes d’une prise pour aller vers une seconde prise électrique.

Les prises électriques sont alors en dérivation.

Les avantages du pontage de prises électriques:

Les avantages du pontage de prises électriques sont les suivants:

  • Pas de nouvelle ligne a tirer directement depuis le tableau électrique
  • Une économie de matériel (et notamment de fil électrique)
  • Un gain de temps
  • Pas de prises multiples

Norme NF C 15-100 et dérivation de prise électrique:

Rappel sur la norme au niveau des prises électriques:

Pour rappel, la norme NF C 15-100 indique:

  • un maximum de 12 socles de prises de courant peuvent être installées sur un même circuit de prise électrique.
  • Le circuit est protégé par un disjoncteur divisionnaire de calibre 20A maximum avec une section de fil électrique de 2,5mm2.

Cette préconisation implique donc que le pontage de prise électrique est possible uniquement si le circuit de prise sur lequel la dérivation se fait contient au maximum 11 socles (1 socle de disponible).

Le nombre de connexions maximum sur une prise 2P+T:

De la même façon, vous ne pouvez réaliser qu’un nombre de deux connexions électriques au maximum sur les bornes d’une prise électrique 2P+T.

Schéma de câblage pour un pontage de prise de courant:

Voici les schémas électriques de principe pour le pontage d’une prise de courant simple et dans le cas d’une prise de courant double:

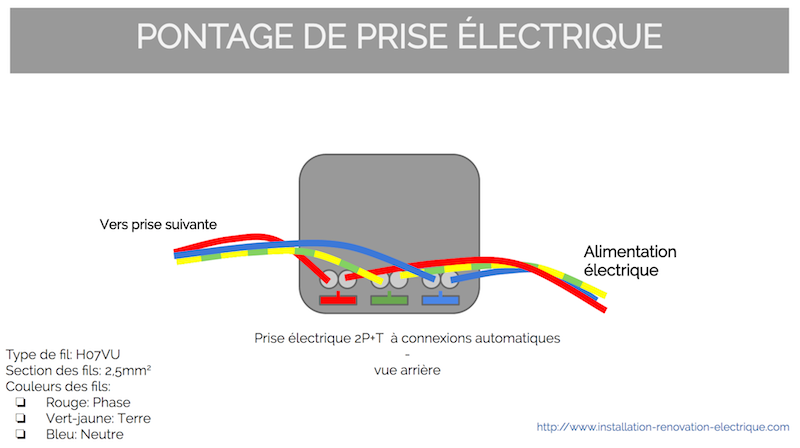

Pontage électrique prise simple

pontage électrique de prise de courant
Branchement de prise électrique: le pontage

Le modèle utilisé pour le branchement de la prise électrique est un modèle équivalent au CELIANE de Legrand, qui possède des bornes de connexions avec languette à l’arrière de la prise.

branchement prise electrique pontage celiane legrand
Le branchement de prise électrique peut se faire à l’arrière sur certains modèles de prises électriques

Pontage prise électrique 2P+T double

Câblage pontage prise électrique 2P+T double
Prise électrique double: repiquage.

Pour le branchement d’un prise électrique double, il faut se servir de chute de fils électriques pour faire le raccordement entre les deux prises de la boite d’encastrement.

A noter qu’il existe des prises doubles d’un seul bloc, ce qui évite de faire ce pontage.

Pontage de prise électrique en pratique:

Faciliter le repiquage sur une prise 2P+T, utiliser une boite d’encastrement 50mm :

J’en ai parlé dans un article récent ou je vous explique l’utilité d’une boite d’encastrement de 50mm de profondeur pour câbler une prise électrique.

Les circuits de prises électriques sont câblés avec du fil électrique H07VU de section 2,5mm2.

Ces fils sont assez rigides et le pontage électrique surcharge légèrement la boite d’encastrement.

Bien qu’il soit possible de réaliser une dérivation de prise de courant avec une boite d’encastrement de 40mm, je vous conseille d’utiliser une boite de profondeur 50mm.

Voici le genre de modèle qu’il vous faut disponible ici chez Amazon.

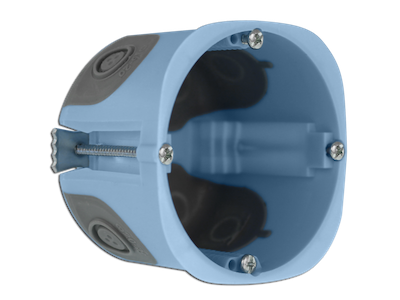

boite d'encastrement électrique pour pontage de prise de courant
Le branchement de prise électrique est plus facile en utilisant une boite d’encastrement de 50mm de profondeur

Le matériel pour ponter 2 prises électriques ensemble

Le matériel est identique à celui qui intervient dans le cadre du schéma électrique de la prise de courant 16A, avec une option sur la boite d’encastrement comme je l’ai expliqué au dessus

  • Fil électrique H07VU 2,5mm2
  • Boite d’encastrement 50mm (40mm possible)
  • Prise électrique 2P+T

Réaliser de bonnes connexions électriques:

Le branchement des fils électriques dans les bornes de connexions est primordiale: Si un des fils n’est pas correctement inséré et qu’il y a une mauvaise connexion électrique, la prise suivante ne sera pas alimentée (si une autre prise est connectée sur la prise suivante, cette dernière ne sera pas alimentée non plus et ainsi de suite).

Le dénudage du fil électrique doit se faire sur 10/12mm et il ne doit pas y avoir de cuivre apparent (je vous conseille d’utiliser un modèle de pince comme par exemple la pince universelle Knipex).



44 Commentaires

  1. Bonjour,

    Que voulez-vous dire par la phrase suivante :

    “De la même façon, vous ne pouvez réaliser qu’un nombre de deux connexions électriques au maximum sur les bornes d’une prise électrique 2P+T”

    Est-ce possible d’avoir une arrivée elec sur la prise et 2 départ vers 2 prises ? Ou est-ce uniquement possible d’avoir 1 arrivée et 1 départ ?

    Si on veut repartir sur 2 prises elec, il faut avoir qqchose du type wago en plus ?

    Cdt,

    • Bonjour,

      Une arrivée et un départ.

      Si vous le souhaitez, vous pouvez réaliser une dérivation en fond de boite de dérivation en utilisant des wagos (et une boite d’encastrement de profondeur 50mm pour plus de confort)

      Cordialement

  2. Bonjour,

    L’article est très utile, merci de partager vos connaissances.

    Par contre, je ne suis pas certain d’avoir bien compris le comptage des socles.

    En 2.5, disjoncteur 20A (8 socles max. par circuit): Si on branche un multi-prises sur lequel 3 appareils sont branchés, il faut compter 3 socles juste pour cette prise, ou 4 en comptant la prise murale? Ou bien, on comptabilise uniquement les prises fixes murales et les lampes?

    Merci d’avance pour votre aide.

    Bien cordialement,

    Maksim

  3. bonjour,
    à l’origine j’avais 1 prise électrique ,je souhaitais en avoir 2 à cet endroit j’ai donc acheté un système tout prêt sur lequel il n’y a plus qu’a raccorder les fils électriques . or les fils de l’ancienne prise sont souples (une multitude de fils de cuivre) et je ne parviens pas à les faire entrer dans les trous prévus .je me demandais si je ne pouvais pas mettre ces fils sur un domino et de ce domino faire repartir des fils rigides que je pourrai raccorder à la prise.y a t-il un danger ?
    merci de m’aider car je n’y connais pas grand chose en electricité et je ne veux pas prendre de risques

  4. Bonjour,

    Étant sur le point d’ajouter un boitier prise double, j’envisage également de repartir de ce boitier pour ajouter une prise pour la hotte aspirante (modèle standard avec filtre à charbon pour appartement)

    Cette procédure serait elle correct ou le mieux serait de mettre un wago avec 3 branchement de sorte à envoyé un câble vers le boitiers double prise et un vers la prise de hotte?

    Je précise qu’il y a sur le disjoncteur concernant ces prises actuellement 5prises, ce qui porterait leurs nombre à 7 étant donnée que j’en rajoute juste une à coté de l’ancienne et une pour la hotte.

    Le disjoncteur divisionnaire est un 16A avec des câbles en 2.5

    Merci d’avance de votre réponse.

    Cordialement.

    • Bonsoir

      Vous ne pouvez pas mettre plus de 2 fils par borne d’une prise.

      Si votre prise double ne fait pas l’object d’un repiquage, vous pouvez repartir de celle-ci.
      Sinon il faudra faire une dérivation intermédiaire dans le boitier d’encastrement, par exemple avec 3 bornes à connexion automatique type Wago

      A noter que vous pouvez mettre jusqu’à 12 prises sur un circuit en 2,5² (et pour rappel les prises doubles comptent désormais pour 2 et plus pour 1 comme auparavant)

      • Ok donc on rejoint le deuxième point que j’avais cité, et que j’avais prévu au final de mettre en application.

        Une dernière question: un vendeur de M. bricomachin a dit a madame que pour tirer le cable 6mm2 pour déplacer la plaque induction, on peut utiliser les câbles 6mm2 qui sont tous dans une gaine souple standard (comme celle qui part dorigine dune plaque induction pour relier au réseau) sachant qu’on conserve l’ancien disjoncteur en 32A pour retirer la ligne à un autre endroit en passant par une goulotte.
        Et au final l’ancienne ligne en 32 passera en 20 pour y brancher un lave linge.

        Bref pour résumer, le cable 6mm2 avec tous les cable inclus style “rallonge” ferait l’affaire ou vaut mieux du cable au détail passé dans une gaine?

  5. Bonjour,

    ça semble simple mais pas si simple 🙂 je souhaite ajouter 3 prises (beaucoup de matos info, hifi, vidéo) et comme tout le monde le sait brancher une multiprise sur une multiprise, c’est très mal !!!!

    Comment peut on savoir combien de socle sont déjà sur le circuit de la prise que l’on souhaite repiquer ?
    On teste toutes les prises en branchant un appareil et on disjoncte ? 🙂

    Bien Cordialement,

  6. Bonjour,

    Si je supprime une vieille prise, que je la remplace par un boitier de dérivation que je cacherai derrière mon nouveau placo (car je suis en rénovation) et que, de là, je fais partir deux câbles, qui alimenteront chacun une prise; est ce bon de faire cela ?

    • Bonsoir

      C’est bon à condition que le boitier de dérivation reste accessible et que vous ne dépassiez pas le nombre maxi de prises par circuit (12 pour un circuit en 2,5²).

      C’est peut être plus pertinent de conserver une prise à l’endroit du boitier de dérivation

  7. Bonjour Guillaume,
    Pour les prises de courant, que conseillez-vous, pontage ou étoile ?
    On m’a conseillé un montage en étoile car si un problème survient sur une des prises, c’est toutes les autres qui seront affectées.
    D’autre part, je me dis que cela va engendrer beaucoup de fil…

    • Bonjour,

      Je suppose que par étoile, vous entendez une dérivation depuis une boite d’encastrement d’une prise ou d’une boite de dérivation?

      Tout dépend de votre configuration, mais le pontage permet bien souvent de gagner en matériel (fil électrique et gaine ICTA)

      Cordialement

      Guillaume

      • Bonjour

        Les deux se font indifféremment.

        En général on câble en étoile lorsqu’on part dans des directions différentes depuis un même point (par exemple pour desservir 3 pièces différentes) et en pontage lorsqu’on enchaîne les prises les une après les autres dans une même direction (par exemple le longe des murs en faisant le tour d’une pièce).

        Si les prises sont bien montées, avec les fils serrés correctement (facile avec les connexions auto et fils dénudés sur la bonne longueur) dans des boîtiers d’encastrement où il y a de la place (privilégiez les profondeurs 50), les problèmes sur une prise sont rarissimes.
        Il ne faut donc pas que ce soit ce critère qui détermine la manière de faire le câblage.

    • Bonsoir

      Je ne comprend pas bien la question.
      Il faut la terre sur toutes les prises du circuit.
      Peu importe celle qui est alimentée en premier vu que les terres sont repiquées entre elles

  8. Bonjour,
    je suis en autoconstruction, mon permis date de bien avant l’amendement 5 et mon interrogation est la suivante :
    Dois-je me restreindre à 8 prises sur du 2,5 mm² ou bien puis-je étendre mes circuits jusqu’à la douzaine, comme autorisé actuellement ?
    En résumé, je sais que je pourrais faire valoir la date de mon permis de construire face à certaines exigences de l’A5, mais ai-je bien le droit de profiter des évolutions normatives.
    Le bon sens me dirait que oui, qu’en pensez-vous ?
    Merci pour tout ce que vous faîtes.

    • Bonsoir

      Vous pouvez choisir d’appliquer volontairement la dernière version de la norme (c’est d’ailleurs le référentiel que le consuel prendra par défaut si vous ne précisez rien d’autre)

      Mais il faut appliquer cette version en totalité

      Vous ne pouvez pas picorer ce qui vous arrange dans chaque version de la norme.

  9. Bonjour,
    Je souhaiterais ajouter une prise dans la cuisine pour une cave à vin de service que je viens d’acheter. Seul problème, je ne peux me repiquer facilement que sur une seule prise, celle de mon four… aucune autre de dispo sur le même mur autres que des prises hautes qui se trouvent au-dessus de mon plan de travail.
    Mis à part tirer un nouveau câble, existe-t-il une solution ? J’ai un point lumineux en-dessous duquel je pourrais installer la nouvelle prise mais je sais que c’est impossible de me repiquer dessus.
    Merci de votre aide.

  10. Bonjour,
    Si l’on monte 12 prises sur 2.5mm2 + DJ 20A, on est bon du point de vue de NFC, mais quid de la longueur totale du circuit entre le DJ et la prise la plus éloignée ? J’ai vu des abaques avec une longueur max de 19m, mais on y est vite…

    • Bonjour

      La norme autorise 5% de chute de tension pour un usage autre que l’éclairage.
      En supposant que l’on tire 20A sur 2 prises, on peut être situé à 31m tout en respectant cette valeur.
      Sachant que dans les faits, on n’atteint jamais ces valeurs limite sur ces circuits non spécialisés.

  11. Bonjour,
    Une maison dont le permis avait été accordé début 2014 a donc été soumise à la précédente version de la norme ( 8 socles max. pour du fil 2,5 avec un disjoncteur 16A).
    À ce jour peut on rajouter des prises grâce au pontage et monter jusqu’à 12 socles max. ou restons nous soumis aux 8 ?
    Merci d’avance pour votre réponse et bonne journée !

    • Bonsoir

      Ce point est un point de confort jamais signalé dans les diagnostics sécurité électrique
      Personne n’ira rien vous dire si vous montez à 12, encore moins si cela respecte la norme actuellement en vigueur

  12. Bonjour, nous faisons construire et notre électricien a tiré un câble de 63A. il m’a indiqué que nous pouvions la dupliquer pour alimenter la plaque de cuisson et la hotte.
    Est-ce faisable et si oui comment faire?
    Désolée, je n’y connais pas grand chose en électricité.
    Merci pour votre retour et bonne journée

    • Bonsoir

      Votre explication n’est pas claire.
      On ne comprend pas bien ce qu’a fait votre électricien : tirer un câble entre où et où ? Un câble cela se mesure en mm² pas en A.
      Qu’entendez vous par “dupliquer” ?

      Vous semblez très éloignée du métier.
      Faites vous aider par quelqu’un qui s’y connait. Cela peut être dangereux de ne pas faire une mise en oeuvre correcte.

  13. Bonjour,
    Ai je le droit de repiquer une prise électrique afin d’alimenter petit coffret électrique secondaire afin d’y un module d’alimentation 9 V d’un coffret de communication optimum de Legrand ? Ceci dans l’optique de ne pas repartir du tableau électrique général éloigné du coffret de communication dans le cadre d’une rénovation.

    Merci

  14. Bonsoir ,
    Je voudrai faire un pontage à partir d’une boite de dérivation datant des années 60 ronde ou il y à une arrivé d’alimentation puis une prise à la sortie de la toute petite boite circulaire ronde et une autre sortie allant jusqu’à une prise de réfrigérateur munie celle là d’une terre , de celle-ci une autre prise a été ponté en traversant le mur pour aller dans une chambre .

    Ma question est :
    “-Est il possible de dérivé une autre prise par la dérivation (petite boite très restreinte à agrandir , difficile car tuyau des années 60 extrêmement résistant)ou est il possible de dériver à partir de la première prise … vu que j’ai entendu que le maximum d’une boite de dérivation est de trois prises…mais apparemment c’est faux vu ce que je vois sur ce forum..?

    Merci à tous et toutes.

    • Bonsoir

      Vous dérivez comme vous voulez et à partir d’où vous voulez (pas de limitation en nombre)
      Du moment que cela tient dans la boite ou dans la prise

  15. Bonjour,
    Je réédite ma question, n’ayant peut être pas été assez clair dans l’exposé.

    Ai-je le droit de repiquer une prise électrique afin d’alimenter un petit coffret électrique divisionnaire afin d’y intégrer un module d’alimentation 9 V d’un coffret de communication optimum de Legrand ?
    Ce coffret ne servirait qu’à cette fonction, pas d’autre prise ou autre départ.
    Ceci dans l’optique de ne pas repartir du tableau électrique général éloigné du coffret de communication dans le cadre d’une rénovation.

    • Bonsoir

      Ce serait pour une installation neuve, je vous aurais répondu non, le coffret de communication devant avoir son propre circuit d’alimentation dédié

      Mais dans une rénovation, vous faites au mieux.
      Il n’y a pas de risque à ajoutes un module d’alimentation 9V en aval d’une prise classique.

  16. bonjour j ai un soucis dans une installation électrique d une caravane résidentiel..en fait j ai repiquer sur l arriver du courant du radiateur une prise pour ajouter une machine a laver…donc j ai juste pris le courant qui arrive du compteur sur un wago et après je suis parti sur la prise sans toucher au câble du radiateur…
    hier la femme a mis son sèche cheveux en route en même temps que le radiateur été allumer et tout a disjoncter….je ne comprend pas d ou viens le soucis car la j ai enlever le courant et remis comme avant et plus de courant qui sort du câble..
    serait il possible que le fusible soit hs ou pas car pas normal qu il n y a plus de courant en branchant le câble du compteur sur la prise ou sur le radiateur

  17. Bonsoir,
    Je viens d’acheter un studio (1982) et les fusibles du très vieux compteur ont été remplacés par des interrupteurs différentiels (5 en tout), je suis en 6KVA et le studio est un tout électrique.

    Mon soucis, c’est que je me suis rendue compte que le radiateur, un panneau rayonnant CARRERA KLAAS vertical de 1500 W, a été déplacé (il y a derrière la console une prise sortie de câble sur laquelle l’ouvrier des vendeurs a fait un pontage avec un fil assez gros et a créé une nouvelle prise de courant en saillie) le soucis c’est que cet ouvrier qui a refait le studio, a équipé le radiateur mural d’une prise mâle afin que cette dernière soit reliée à cette nouvelle prise.

    Je ne m’y connais pas en électricité et cela m’inquiète car et d’une ce n’est pas aux normes, et de deux je ne sais pas si cette prise est dédiée uniquement au radiateur ou alors peut être est-elle reliée à d’autres prises auquel cas c’est inquiétant car on ne doit pas dépasser 3500 KW.

    J’ai beau regarder le compteur, bien de guingois le pauvre, je n’y comprends rien et je ne sais pas si les quelques dessins (il n’y en a pas sous tous les interrupteurs différentiels) correspondent bien aux appareils décris.

    Est-ce dangereux de se retrouver avec un radiateur branché par une prise ?

    J’ai branché le mini four de 2000 W sur une prise de 16A qui se situe pas très loin de la sortie de câble (où il y a le pontage), et je me demande si elle ne fait pas partie du circuit du radiateur, auquel cas si je branche le four et le chauffage, cela va disjoncter ou je ne sais quoi !!

    Désolée pour ce pavé, j’essaie de comprendre, mais comme je vais prêter le studio à la famille, à mes amis, je ne peux pas mettre des alertes partout en les assommant de recommandations !! Dans mon cas je ne brancherai jamais deux appareils énergivores et comme je n’y vais que l’été et un peu au printemps, le problème du chauffage ne se pose pas ou si peu… mais voilà certains veulent y aller en hiver donc je dois prendre les devants afin de ne pas être devant le fait accompli.

    Que dois-je faire avec ce radiateur, le laisser tel quel, avec sa prise mâle ? Comment savoir qui est relié à quoi ?
    Lors du diagnostique, le radiateur n’a pas été mentionné carle fil était enroulé autour de ce dernier donc pas visible 😉

    Je vous souhaite une très belle soirée ou journée.

  18. Bonjour, j’aurai jute une petite question technique.
    Le propriétaire de ma fille a envoyé une facture pour une “reprise des prises électrique”.
    Ca veut dire quoi exactement reprise des prises électrique, dans le jargon électricien ?
    Merci pour votre réponse.
