Quand il s’agit d’apprendre à lire et à écrire, on commence par apprendre les lettres de l’alphabet. Pour faire un plan électrique ou un schéma électrique, c’est la même chose. Il faut connaitre les éléments qui permettent des les établir. Et ca se passe à l’aide de deux éléments fondamentaux: le symbole électrique et les identifiants des éléments.
Le premier, le symbole électrique, sert d’identité graphique. C’est le « dessin » d’un élément électrique. Le second, l’identifiant, sert de repère alphanumérique pour désigner de façon unique un élément du schéma.
Je vous propose une article sur le sujet, avec:
- Une liste de symboles normalisés pour schémas et plans électriques. Cette liste bien que conséquente n’est pas exhaustive. Il existe d’autres symboles très spécifiques utilisés dans l’industrie notamment.
- Les repérages, lettres et chiffres qui permettent d’identifier les éléments d’un plan en électricité.
Les Symboles électriques pour les schémas électriques:
Symboles électriques modulaire (pour le tableau électrique):
Symbole des fonctions:
Disjoncteur:
Sectionneur:
Interrupteur sectionneur:
Fonction déclenchement automatique:
Contact à fermeture:
Symbole Contact à ouverture:
Contact à fermeture retardée:
Bobine de commande:
Element de protection thermique:
Element de protection magnétique:
Tore différentiel:
Horloge:
Interrupteur horaire:
Minuterie:
Télérupteur:
Appareillage modulaire à fonction simple:
Sectionneur:
Interrupteur:
Fusible:
Contacteur:

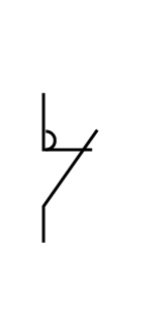

Rupteur:
Bouton poussoir à fermeture et retour automatique:
Tirette à ouverture et retour automatique:
Appareillage modulaire à fonctions multiples:
Fusible interrupteur:
Fusible sectionneur:
Symbole du Fusible interrupteur-sectionneur:
Fusible à percuteur:
Disjoncteur différentiel:
Interrupteur différentiel:
Discontacteur:
Interrupteur sectionneur:
Disjoncteur:

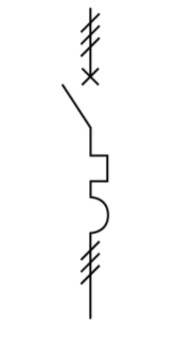

Disjoncteur tripolaire magnéto-thermique:

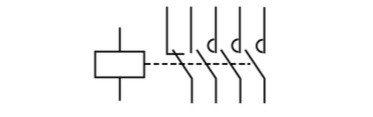

Contacteur tripolaire avec contact auxiliaire à deux direction:
Symboles des protections contre les surtensions:
Eclateur:
Limiteur de surtension:
Parafoudre:
Il s’agit ici d’un symbole de parafoudre pour schéma unifilaire.
Liste de symboles pour le plan électrique architectural:
Interrupteur simple allumage:
Interrupteur simple allumage avec témoin lumineux:
Double allumage:
Interrupteur va et vient:
Interrupteur bipolaire:
Double va et vient:
Interrupteur variateur:
Bouton poussoir:
Bouton poussoir avec témoin lumineux:
Commande par clé:
Point d’attente appareillage électrique:
Point d’attente éclairage – applique murale:
Socle de prise de courant 2P+T:
Socle de prise de courant 2P+T avec obturateurs:
Prise rasoir (transformateur de séparation intégré):
Socle de prise de communication:
Conducteurs et connexions électriques:
Conducteur de phase:
Fil de neutre:
Conducteur de terre / de protection:
Conducteur de protection et de neutre confondus:
5 conducteurs, trois phase, un neutre, une terre:
Connexion électrique type borne:
Croisement de deux conducteurs électriques avec connexion:
Croisement de deux conducteurs électriques sans connexion:
Dérivation:
Boite de dérivation:
Symbole général de la terre:
Terre de protection d’un circuit électrique:
Masse ou châssis d’un appareil:
Autres symboles électriques:
Symbole électrique de récepteurs:
Résistance:
Inductance:
Capacité:
Lampe d’éclairage:
Tube fluorescent:
Moteur:
Appareil de chauffage:
Chauffe eau:
Matériel électrique à double isolation (classe 2):
Bloc autonome d’éclairage de sécurité:
Production et transformation d’énergie:
Générateur:
Transformateur:
Transformateur de courant:
Symbole électrique du transformateur de sécurité:
Redresseur:
Convertisseur DC/DC:
Onduleur:
Symbole électrique des appareils de mesure et de signalisation:
Voltmètre:
Ampèremètre:
Wattmètre:
Varmètre:
Fréquencemètre:
Avertisseur sonore:
Sonnerie:
Symbole électrique de la sirène:
Repérage et identification des éléments dans un schéma électrique:
Mais pour concevoir un schéma ou un plan électrique, il ne faut pas connaitre uniquement les symboles électriques.
Il y a dans un premier temps un lexique.
Le premier terme à connaître, c’est celui d’élément. Dans un schéma électrique chaque appareil est appelé élément. Cet élément, c’est un bloc qui possède des bornes marquées. Il ne peut pas être démonté.
Par exemple, un disjoncteur est un élément d’un schéma électrique.
Ensuite, il y a aussi tout un ensemble de repères qui permettent d’identifier les éléments d’un schéma électrique avec des lettres et des chiffres.
- Les lettres sont au format majuscule, de A à Z.
- Les chiffres au format décimal: 1, 2, 3, 4, 5, 6, 7, 8, 9, 0.
Effectivement, certains éléments sont présents plusieurs fois. Il faut donc pouvoir les repérer de façon unique afin de pouvoir y faire référence facilement.
Les repérages permettent aussi de lire plus facilement un schéma, et c’est une notation complémentaire qui permet de rendre le plan électrique lisible par tous.
Identification des éléments d’un circuit électrique:
L’identifiant d’un élément, c’est son « nom de code ».
On identifie un élément à l’aide de trois codes qui se mettent bout à bout pour donner un repère unique qui sert à l’identification de cet élément.
Ce repère est constitué:
- D’un premier repère pour la sorte de l’élément qui permet d’identifier sa nature.
- D’un second repère qui donne la fonction de l’élément.
- Enfin d’un dernier repère qui indique le numéro de l’élément.
Identification de la sorte d’un élément d’un schéma électrique:
Voici les lettres repères qui permettent d’identifier les sortes de symboles sur un schéma électrique.
- F: lettre utilisée pour les dispositifs de protection, comme les parafoudres, les coupes-circuit.
- G: Pour les générateurs (batteries, alternateurs ou encore génératrice).
- H: Cette lettre permet d’identifier les dispositifs de signalisation sur un schéma électrique. Il s’agit de voyants lumineux ou sonores.

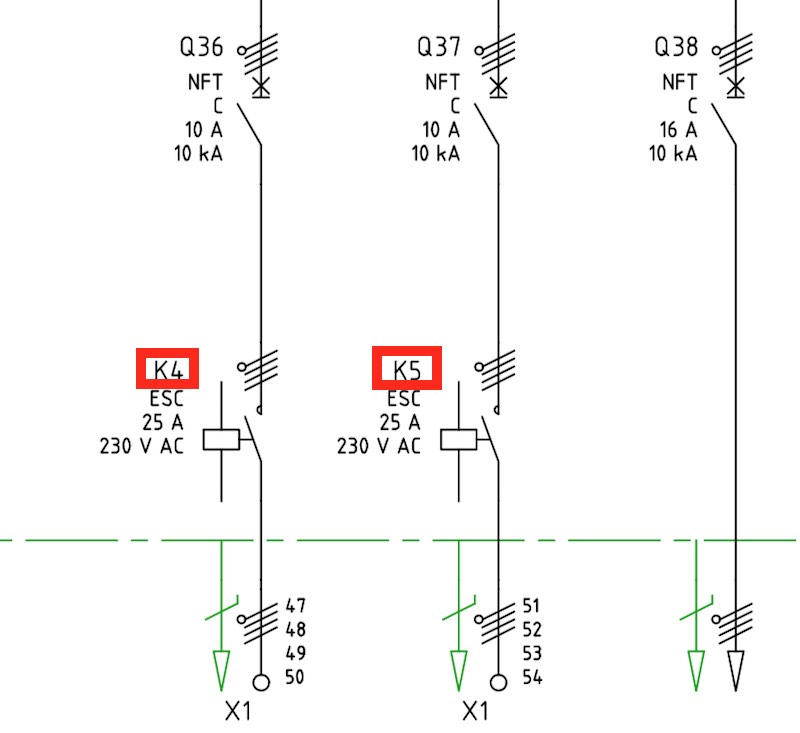

- K: C’est la lettre utilisée comme repère pour les relais ou les contacteurs. C’est le cas par exemple pour le contacteur jour nuit dans une installation électrique, qui est repéré par Kx, X étant un nombre.

- L: lettre utilisée pour représenter une inductance. C’est le cas d’une bobine par exemple.
- M: C’est la lettre pour le symbole du moteur.
- P: Pour les appareils de mesure (indicateur ou enregistreur).

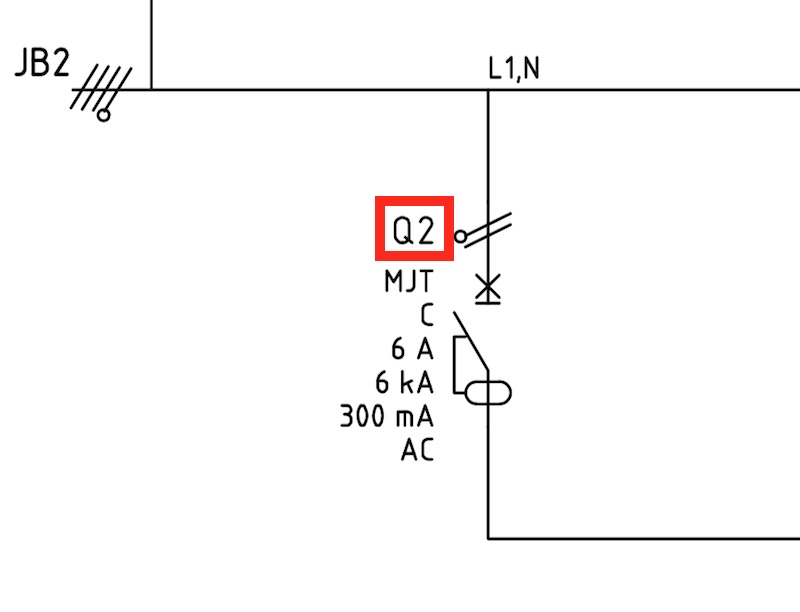

- Q: Cette lettre est utilisée pour les appareils mécaniques de connexion pour les circuits de puissance. Le Q est la lettre pour repérer les disjoncteurs d’un schéma électrique unifilaire. C’est aussi le cas pour un sectionneur.

- R: Lettre pour identifier une résistance sur un schéma (comme un potentiomètre par exemple).
- S: Pour les appareils mécaniques de connexion des circuits électriques de commande. Il s’agit par exemple de bouton poussoir.
- T: Identifie les transformateurs.
- X: Cette lettre sert à identifier les bornes et fiches sur un schéma électrique.
Repère de la fonction d’un élément de schéma électrique:
La première lettre, la sorte de l’élément est parfois suivie d’une autre lettre qui indique la fonction de l’élément. Ces lettres sont rarement utilisées en électricité résidentielle, mais plutôt dans le mileu industriel.
Cette fonction permet d’expliquer le fonctionnement et le rôle de l’élément dans le circuit électrique.
Voici quelques fonctionnalités associées de leur lettre:
- Automatique: Auto.
- Manuel: M.
- Arrière: AR.
- Avant: AV.
- Bas: BA.
- Haut: HA.
- Gauche: GA.
- Droite: DR.
- Montée: MO.
- Descente: DE.
- Fermeture: FE.
- Ouverture: OU.
- Marche: MA.
- Arrêt: AT.
- En service: ES.
- Hors service: HS.
- Petite vitesse: PV.
- Grande vitesse: GV.
- Freinage: FR.
- Incrément: INC.
- Décrément: DEC.
- Intensité: I.
- Tension: U.
- Puissance: P.
- Courant Alternatif: CA.
- Courant Continu: CC.
- Couplage étoile: Y.
- Couplage triangle: D.
Numérotation des éléments et symboles électriques:
Enfin dans un schéma électrique, il y a souvent plusieurs éléments de même sorte et de même fonction.
Par exemple, dans un tableau électrique, il y a plusieurs disjoncteurs.
Il faut donc, pour les repérer et les identifier, leur donner un numéro. C’est la troisième partie du code d’identification.
Exemple d’identification d’éléments dans un schéma électrique:
Comme indiqué précédemment, l’association de ces trois codes d’identification permet d’identifier chaque symbole sur un plan ou un schéma électrique.
Il faut préciser que les trois codes ne sont pas obligatoirement présents. Seul le premier est indispensable puisqu’il permet d’indiquer la sorte de l’élément désigné.
Parfois, la fonction de l’élément n’est pas indiquée.
Voici quelques exemples:
- MCC1 Moteur à courant continu numéro 1.
- Q1: Protection modulaire n°1 (par exemple disjoncteur).
- KA2: Contacteur auxiliaire 2.
Marquage des bornes dans un schéma électrique:
Le câblage de certains montages, comme le va et vient électrique, se fait assez simplement vu le nombre de bornes à raccorder.
Mais la complexité d’un schéma électrique est telle qu’il faut parfois marquer les bornes pour pouvoir se repérer au moment du câblage.
C’est le cas en industriel quand il faut raccorder les différentes alimentations électriques.
Pour cela, on utilise des nombres.

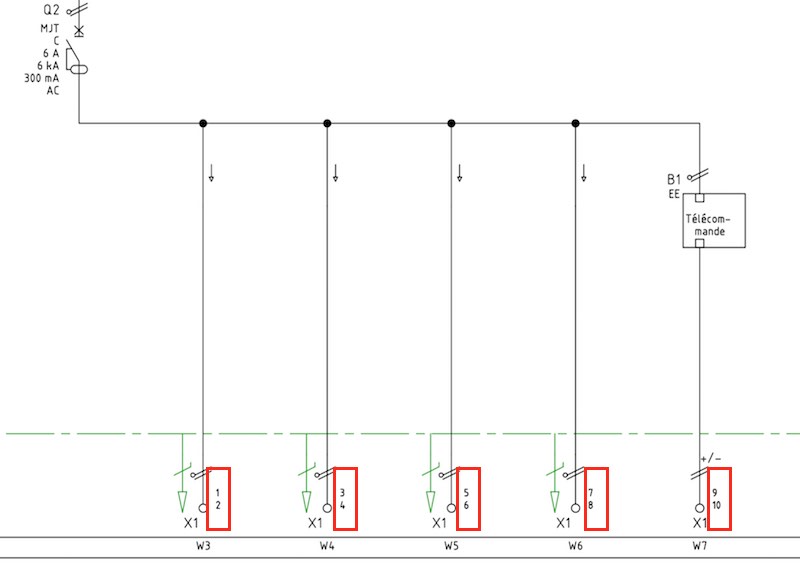

Marquage des bornes d’un élément simple:
Pour un élément simple, ces nombres sont utilisés une seule fois et se suivent successivement par ordre croissant.
C’est le cas pour le schéma suivant avec l’utilisation de chiffres pour identifier les bornes de borniers de raccordement.

Marquage des bornes par groupe:
Parfois, les éléments identiques sont groupés. Dans ce cas les bornes sont désignées par des lettres suivies des nombres.
C’est le cas pour les bobinages de moteurs électriques triphasés notés:
- U1 U2.
- V1 V2.
- W1 W2.
Marquage des contacts électriques:
Les éléments d’un schéma électrique sont équipés parfois de contacts.
Pour les contacts principaux, on utilise les chiffres:
- De 1 à 4 en monophasé.
- 1 à 6 en triphasé.
- 1 à 8 en tétrapolaire.
Pour les contacts auxiliaires, on utilise les chiffres:
- 1 et 2 pour chaque contact à ouverture.
- 3 et 4 pour chaque contact à fermeture.
- Les associations 5 6 et 7 8 sont utilisées pour numéroter des contacts spéciaux.
Quand il y a plusieurs contacts auxiliaires, on utilise les chiffres des dizaines pour ordonner les contacts.
Enfin, pour les parties commandes, on marque les contacts électriques des éléments avec les lettres A1 et A2 en monostable et A1/A2 B1/B2 en bistable.
Repérage des conducteurs dans un schéma électrique:
Les repères et identifications ne concernant pas que les disjoncteurs sectionneurs et autres appareils modulaires.
Les fils électriques sont également marqués et repérés. C’est d’ailleurs indispensable pour identifier le neutre de la phase en monophasé, et des phases en triphasé.
Voici les lettres utilisées pour repérer les conducteurs sur un schéma électrique.
Alimentation Alternatif monophasé:
- Phase 1: L.
- Neutre: N.
Alimentation Alternatif triphasé:
- Pour la phase 1: L1.
- La phase 2: L2.
- La phase 3: L3.
- Neutre: N.
Alimentation continue:
- Positif: L+.
- Négatif: L-.
Conducteurs de terre et de protection:
- Pour le conducteur de protection: PE.
- Conducteurs protection et de Neutre confondus: PEN.
- Conducteur de Terre: E.
Symboles électrique et repérage avec un exemple:
Pour mettre en pratique toutes les notions évoquées ci dessus, j’ai choisi un schéma (issu du site https://www.e-genieclimatique.com/).
Sur ce schéma, je vous propose de retrouver quelques symboles électriques énoncés ci dessus.
On trouve également des identifiants d’éléments de circuit, des marquages des bornes ainsi que des références de contacts électriques.

Symboles:
Sur ce schéma électrique, on retrouve notamment:
- Des disjoncteurs différentiels.
- Un contacteur.

Identification des éléments:
Les différents éléments sont identifiés grâce à des repères alphanumériques.
Q1 Q2 Q3 pour les trois disjoncteurs différentiels.
- La lettre Q est commune pour désigner un appareil mécanique de connexion pour les circuits de puissance. Ici, ce sont des disjoncteurs différentiels.
- Le chiffre est incrémenté de 1 à 3 pour pouvoir différentier chaque disjoncteur différentiel.
On retrouve également les identifiants KM1 pour un contacteur et S1 pour un interrupteur à bouton rotatif à position maintenue.

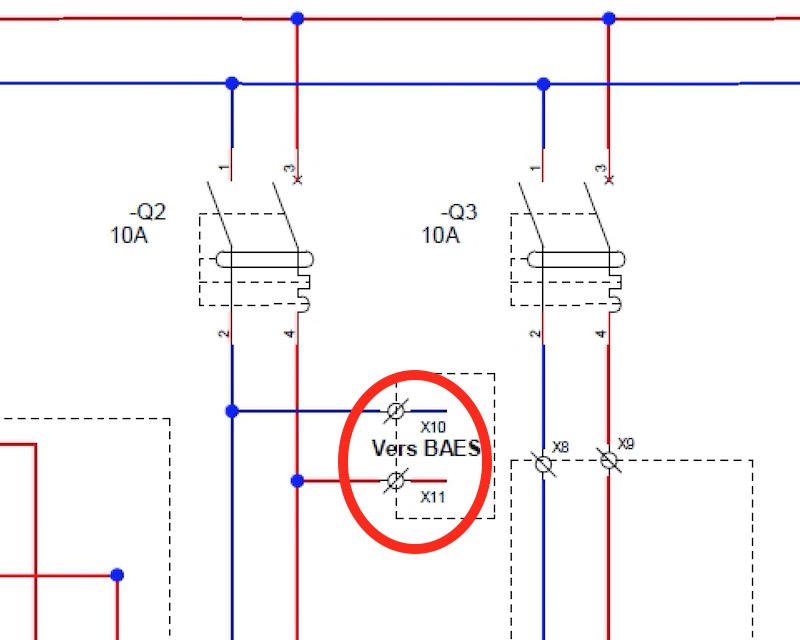

Marquage des bornes:
Les bornes de connexions disponibles sur les appareillages et récepteurs sont notées avec un X, suivi de chiffres par ordre croissant.
Le Bloc autonome d’éclairage de sécurité (BAES) a ses bornes repérés en X10 et X11.

Marques des contacts électriques:
Enfin, tous les contacts électriques des appareils sont indiqués sur le schéma électrique.
Il s’agit de contacts principaux en monophasé, les chiffres de 1 à 4 sont utilisés.
Ou trouver des listes de symboles électriques:
L’article que vous lisez en ce moment même est une première source d’information. En gardant cette page dans vos favoris, vous aurez sous la main la liste des principaux symboles électriques qui servent pour faire les schémas et les plans.
Si vous voulez les avoir sous forme papier, il y a des livres qui proposent, entre autre, la liste des symboles électriques normalisés.
Attention cependant, certaines boutiques officielles vendent des ouvrages numériques spécialisés.
C’est le cas par exemple ici chez Promotelec.
J’ai fait l’achat de ce guide en pensant y trouver des informations intéressantes, et ce n’est pas du tout le cas.

En tout et pour tout, il y a 5 pages qui parlent de symboles.
C’est très maigre, surtout pour le prix.
Au final, n’acheter pas ce guide Promotelec « Symboles normalisés pour schémas d’installations électriques ». Vous n’en aurez pas plus que dans cet article.
Conclusion:
Symboles électriques et lettres repères ne vous seront plus étrangers à présent.
C’est un langage propre au domaine de l’électricité, mais très utile.
En effet, en associant les deux, un schéma électrique devient lisibles par tous.
Bonjour Guillaume,
Quel logiciel utilisez-vous pour créer ces plans unifilaires ?
Si d’autres personnes ont des recommandations (vers des solutions si possible gratuites), je suis preneur 🙂
Merci à tous.
QElectroTech est un excellent logiciel, même s’il manque quelques symboles… Je vous le recommande. J’utilise uniquement ce logiciel OpenSource sous Linux !
Merci Jérémy. J’utilise également QElectroTech, car je suis sous MacOS pour ma part, et les logiciels compatibles tendent à manquer sérieusement, comme sous Linux j’imagine…
Bonjour
j’ai rencontré, un jour sur un schéma unifilaire juste avant un dj général celà comme symbole <>, que celà signifie?
MErci
S’il s’agit de doubles >>, comme par exemple <>, cela signifie que le disjoncteur est débrochable (amovible en retirant les broches).
oui
Merci, pour cette page. C’est vraiment très complet et m’a été d’une très grande aide.
Le logiciel est vraiment bien, que ce soit sous Windows ou sous Linux.
Premiers Folios envoyés à mes électriciens contents d’avoir des schémas pro.
Encore merci.
Merci c’est très cool
Clair, net et précis ! Merci pour cet article.
Bonjour,
Merci pour cet article
J’aimerai intégrer à mon schéma électrique un déclenchement mode auto/manuelle. Celui ci ne se trouvant pas sur le logiciel Qelectrotech, pae quoi pourrais-je le remplacer ?
Bonjour merci encore pour les informations que vous ne cesse de mettre a notre disposition bonne continuation a vous.
Bonjour,
Nous vous remecions pour les informations que mettez a notre disposition
Bonjour merci encore pour les informations que vous ne cesse de mettre a notre disposition bonne continuation a vous.
Merci pr ts ces détails . Rien à dire
Merci pour toutes ces données.
Pourriez-vous me dire quel symbole utiliser dans le schéma d’implantation pour un cache-trou ?
Merci
Pourriez -vous me Schématisé le raccordement électrique directe d’un projecteur LED /220v installé extérieurement sur l’acrotère d’un immeuble, commandé par contacteur/commutateur protégé par disjoncteur différentiel 10A/300mA à partir d’une Armoire électrique
Répondre
Bonjour à tous!
Un grand merci pour la personne qui donne cette explication bien détaillée!!!
Mais, j’ai en besoin d’aide, est-ce qu’il y a quelqu’un de me donner un logiciel mieux que le Qeletrotech pour faire le schéma électrique?
Merci!!!
