ABB Easy Pro, test de l’application ABB pour électricien et utilisateurs

1
5872
application pour électricien ABB Easy Pro

Les applications pour électriciens fleurissent sur le marché. L’objectif de ces dernières, c’est de fournir des outils sur smartphone pour accélérer le processus de chiffrage du matériel électrique, avec notamment la création et la validation de tableau électrique.

Et c’est très pratique, dans la mesure ou c’est bien fait.

Alors aujourd’hui, je mets sur le grill une de ces applications et je vous propose le test de la solution ABB Easy Pro.

ABB, présentation:

ABB, Un géant du secteur:

Je connais ABB car je suis du métier, mais si vous êtes particulier, vous avez surement vu le logo de cette marque sur une innovation technologique qui va surement révolutionner le mode de transport Aérien: Solar Impulse.

avis marque matériel électrique ABB
ABB, une marque partenaire du projet Solar Impulse

Mais ABB ne s’est pas illustré en tant que partenaire uniquement à travers cette prouesse technologique! C’est un acteur majeur du monde de l’électricité. Tous secteurs d’activité confondus, la société réalise un chiffres d’affaires de plus de 30 milliards de dollars.

Ce chiffre parle de lui même!

Si vous voulez connaître tous les produits et services ABB, je vous laisse regarder cette page qui vous donnera une idée de l’éventail des solutions.

ABB, du matériel pour les électriciens:

J’en reviens à ce qui nous concerne, le matériel pour les travaux d’électricité.

De ce côté ABB propose une gamme complète de produits, notamment pour le tableau électrique.

C’est dans cette optique qu’ils ont créé une application, ABB Easy Pro, qui donne accès aux professionnels à des outils de dimensionnement et de chiffrage pour la partie tableau électrique (mais pas uniquement).

Voici ce qu’il en est.

ABB Easy Pro, présentation:

ABB a créé son application à destination des professionnels, architecturée en trois parties pour le secteur résidentiel:

  • Une partie « Projets » qui permet de gérer des projets en neuf ou rénovation. Cela va de la réalisation des devis avec le choix du matériel électrique ABB, en passant par le dimensionnement des coffrets électriques et VDI, sans oublier l’édition des schémas électriques et des étiquettes de repérage.
  • Une partie « Actualités », dans laquelle on retrouve les nouveautés ABB en France.
  • La médiathèque qui regroupe la liste de matériel résidentiel de la marque ABB.

Test de l’application ABB Easy Pro côté électricien:

En tant qu’électricien professionnel, c’est logiquement la partie réservée aux pros qui m’intéresse le plus.

Les actualités permettent de se mettre à jour régulièrement sur les nouveautés produit et la médiathèque permet d’avoir l’ensemble du catalogue dans le smartphone. Deux bons points quand on utilise cette marque de matériel électrique.

Mais la partie la plus complète de cette appli et la plus intéressante, c’est la partie « Projet ».

C’est cette dernière que je vous propose de découvrir en créant un projet factice.

Note: Avant de pouvoir créer un projet, il faut naturellement télécharger l’application « ABB Easy Pro » sur l’App Store ou Google Play et s’enregistrer en tant que « Spécialiste ».

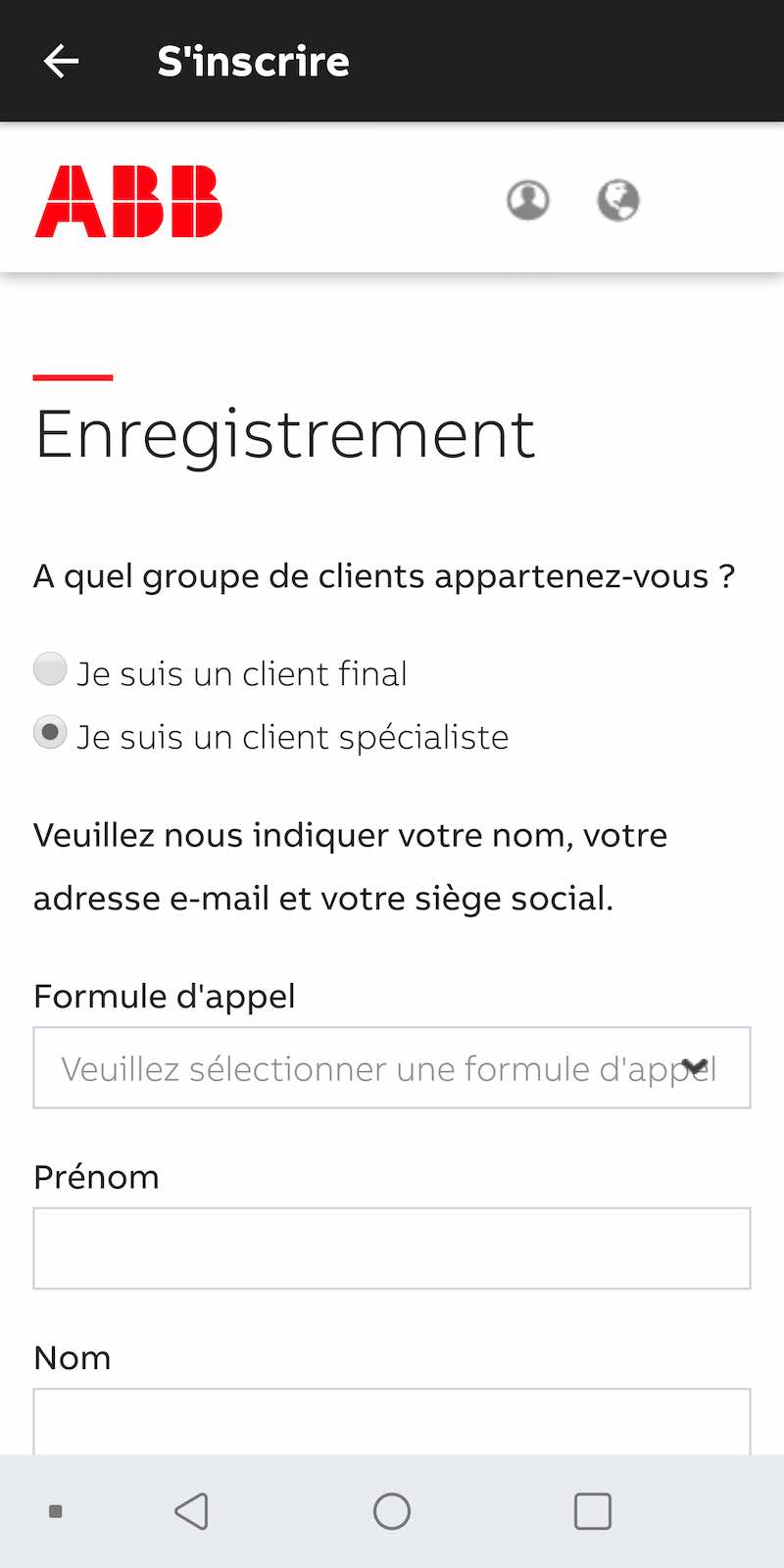

test ABB Easy Pro
Enregistrement sur l’application ABB Easy Pro

Création et configuration du projet avec ABB Easy Pro:

Création du projet:

La création d’un projet est simple et se fait depuis la page d’accueil (en bas il faut choisir « Nouveau Projet »).

Il faut ensuite rentrer les informations sur le Nom du projet et celui du client.

Par la suite, le projet s’affichera sur l’écran d’accueil.

Voici un exemple d’un projet factice que j’ai créé:

application pour téléphone pour dimensionner le tableau électrique

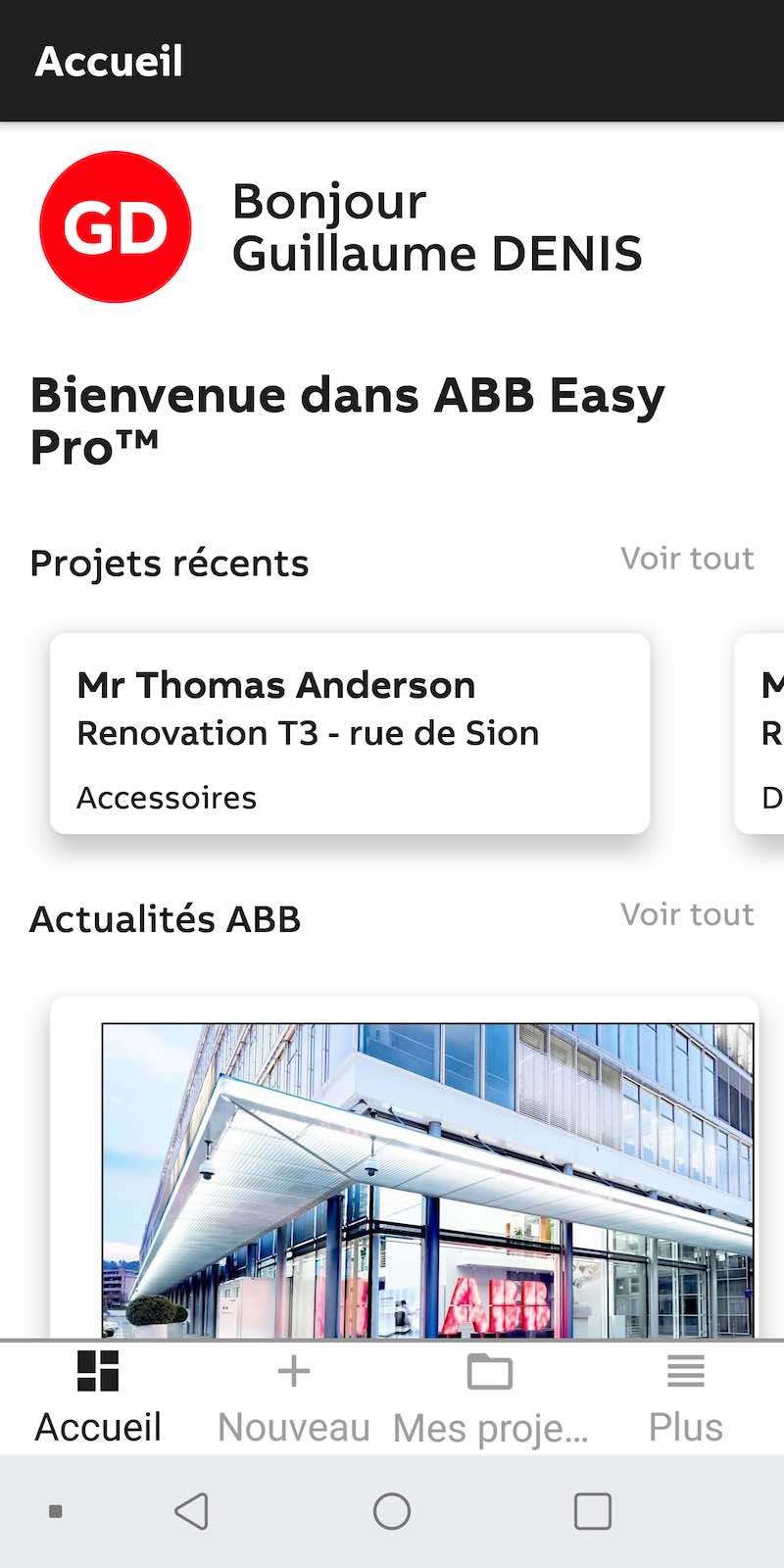

Ecran d’accueil de l’application ABB Easy Pro

Choix du type de travaux et de technologie:

La création d’un projet se passe en effectuant une première série de choix:

  • Rénovation ou neuf.
  • Le choix de la technologie pour les protection: A vis, automatique ou Mix des deux.
application de smartphone pour électricien ABB Easy Pro

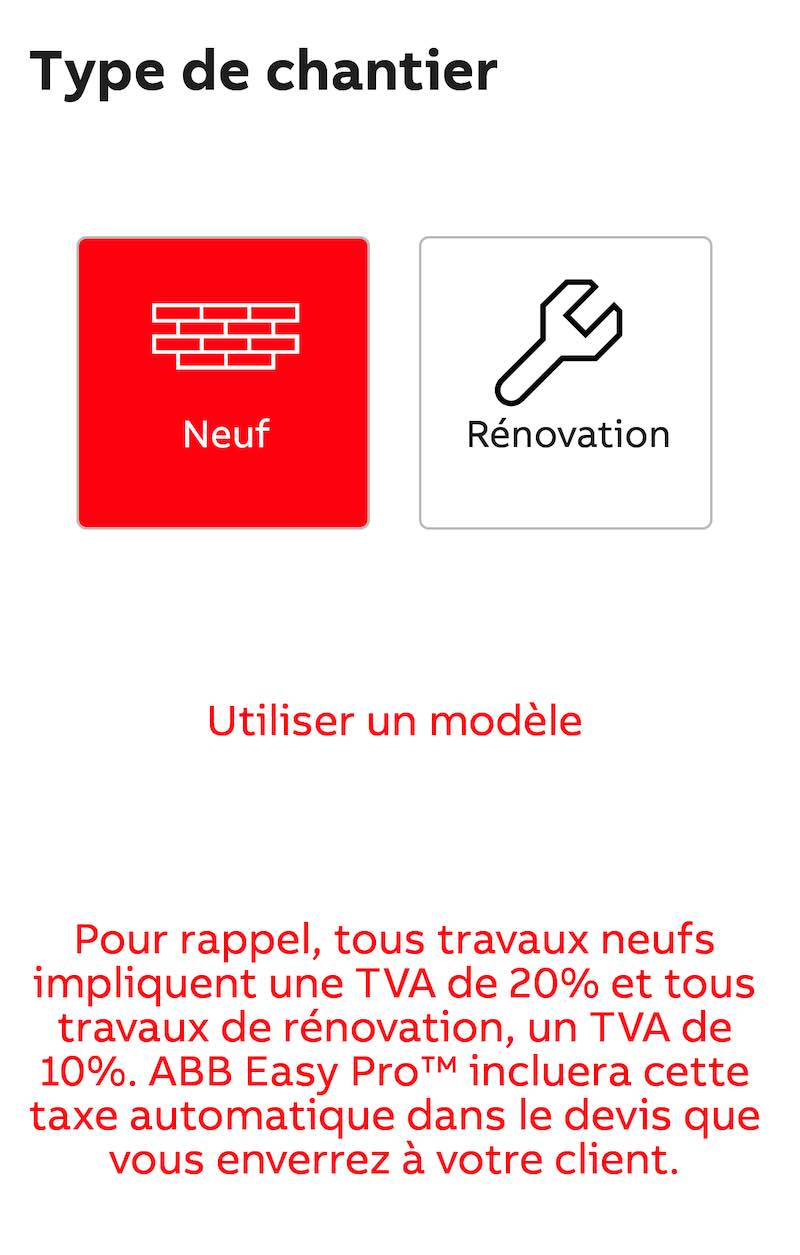

Choix du type de projet: Neuf ou Renovation
ABB Easy Pro

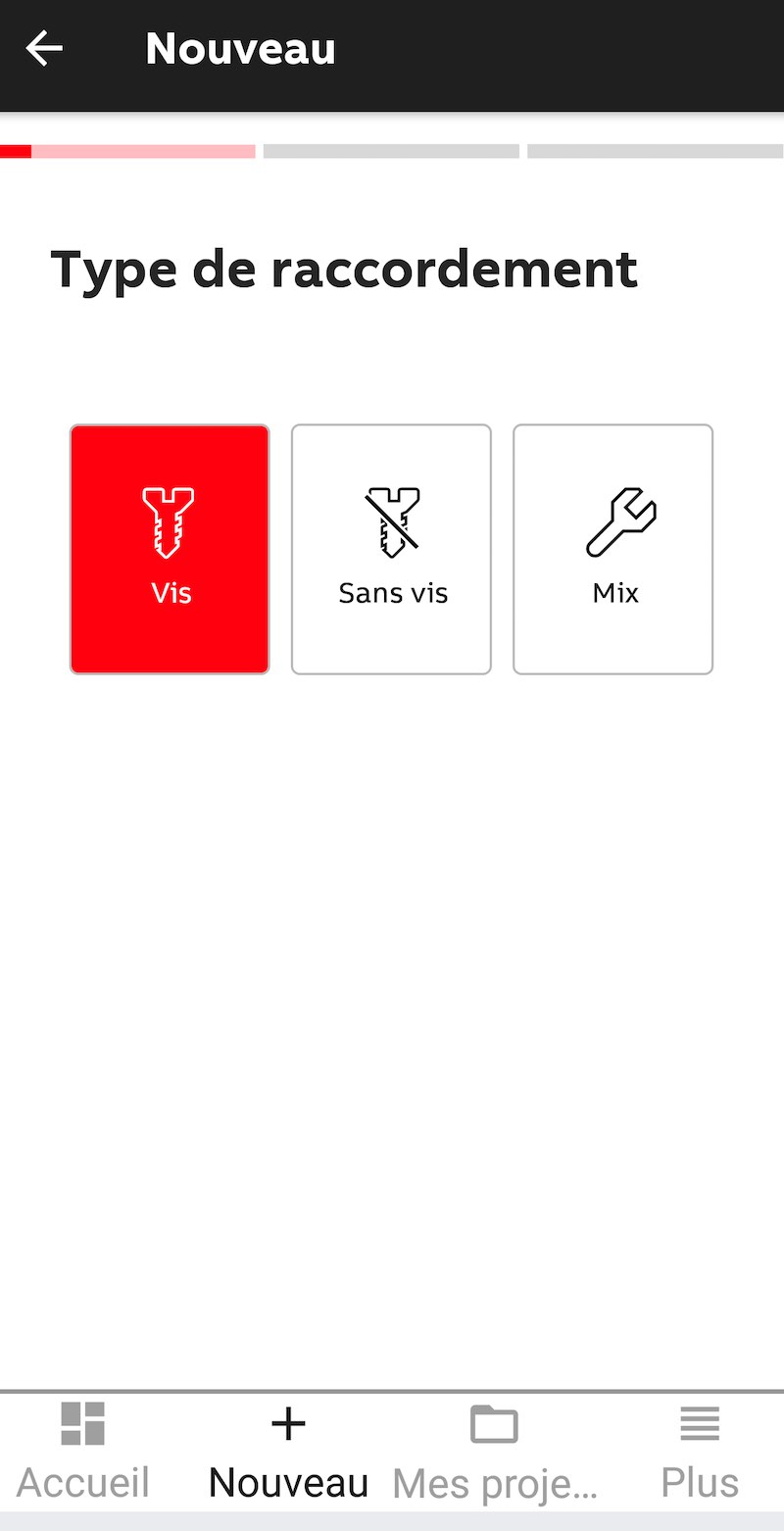

Choix du type de technologie

Configuration de l’installation électrique:

Ensuite, il faut choisir un type de logement pré-configuré (de T1 à T6), ce qui permet de créer une base de pièce.

L’ajout d’éléments dans chaque pièce se fait de façon assez intuitive.

Il y a cependant un problème au niveau du dimensionnement des protections:

  • Le calibre de ces protections sont mises à un calibre qui ne correspond pas à celui de la norme (par exemple plaque de cuisson par défaut à 2A à mettre à 32A). Ce n’est pas gênant mais il faut le faire à chaque fois.
  • Les calibres des protections pré-dimensionnées ne peuvent pas être changés. Par exemple pour un circuit lumière, c’est un disjoncteur 16A qui est sélectionné et il n’est pas possible de descendre à 10A. Ce calibre respecte la norme, ce n’est pas un problème à ce niveau. Mais certains électriciens (dont je fais partie) utilisent des disjoncteurs 10A pour l’éclairage.
logiciel ABB Easy Pro pour smartphone

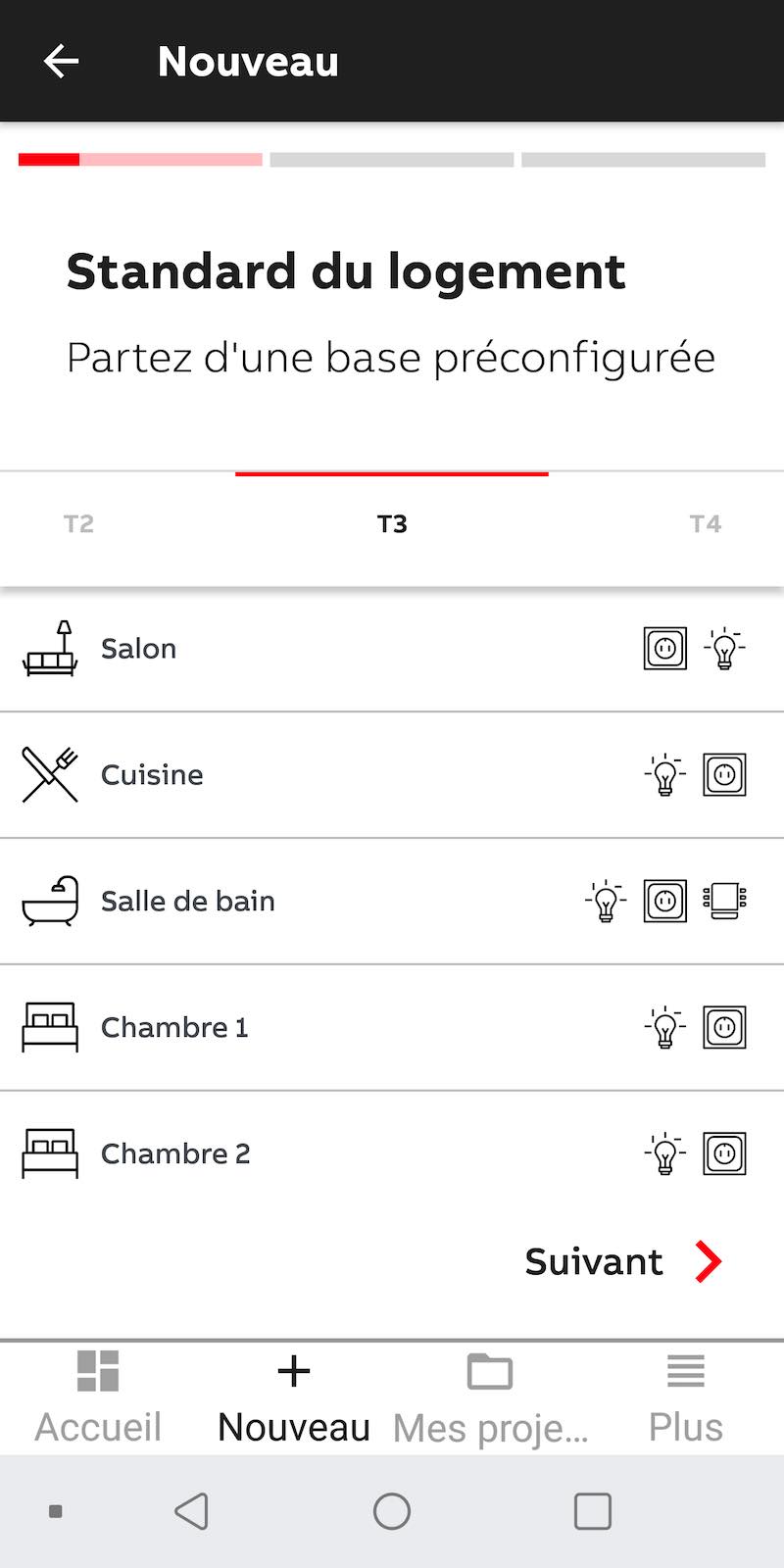

L’application propose des logements standard pour accélérer la création d’un projet
utiliser un smartphone avec ABB Easy Pro

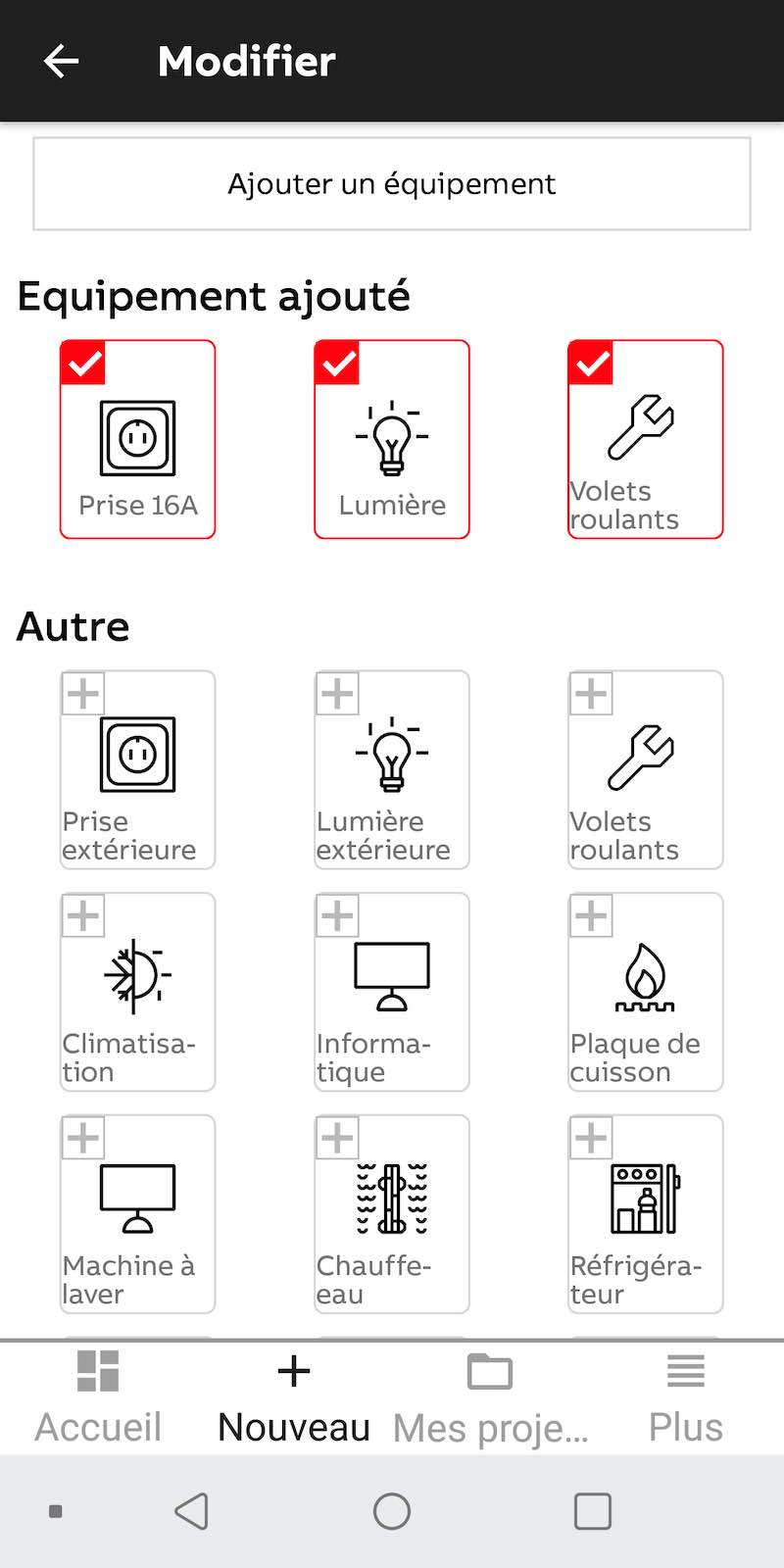

Conception pièce par pièce avec ajout d’éléments dans chaque pièce du logement

Choix de matériel: Disjoncteur d’abonné, fonction Modulaire et GTL.

Après la sélection des différents éléments électriques dans chaque pièce, il faut procéder au choix des éléments qui entourent le tableau électrique: Le disjoncteur d’abonné, les prises modulaires, le coffret électrique ainsi que la GTL.

Même si certains éléments ne sont pas nécessaires au cas pas cas (par exemple dans une rénovation ou il ne faut pas changer le disjoncteur d’abonné), au moins les références sont présentes et c’est une bonne occasion d’y penser.

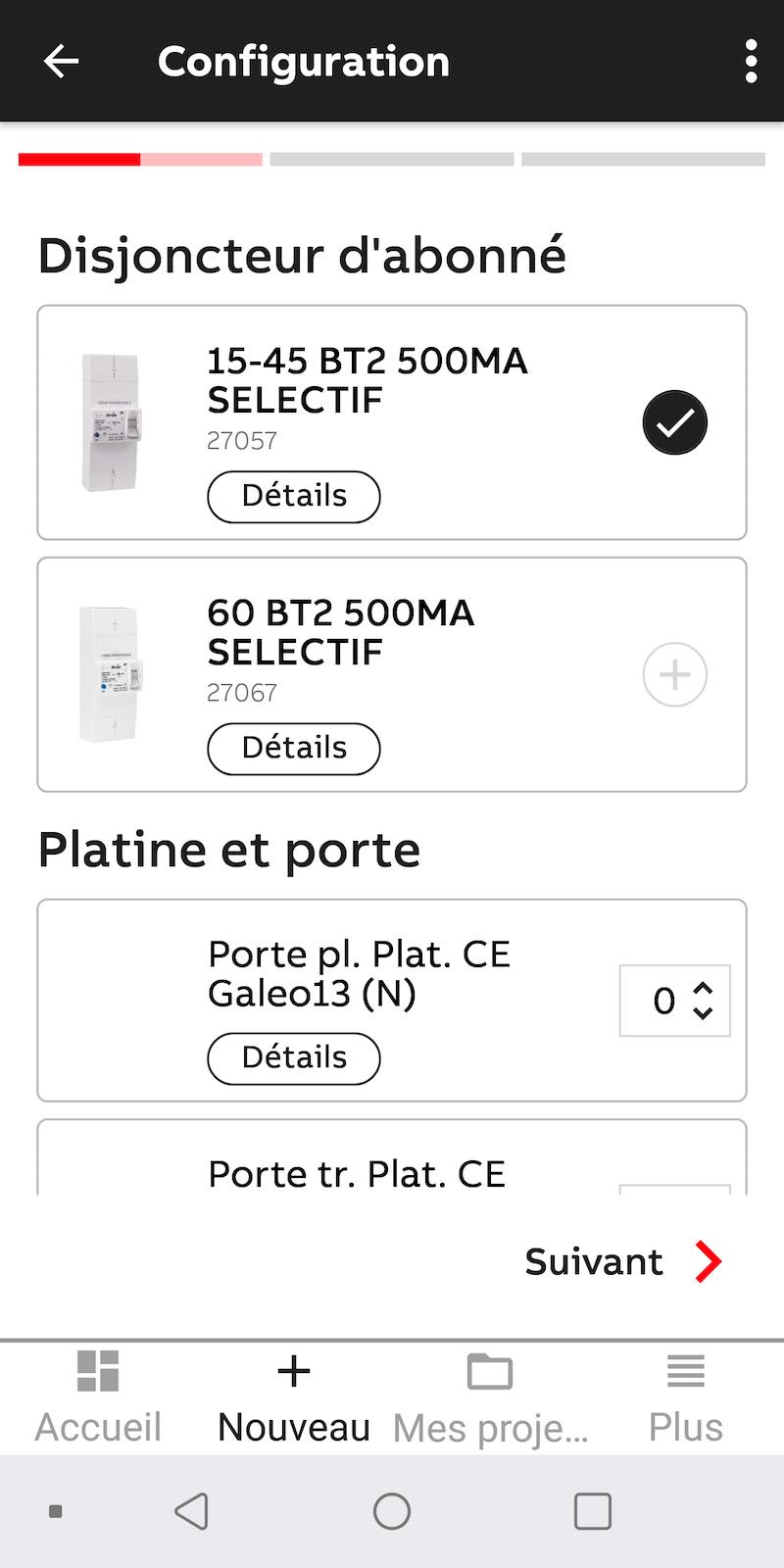

choix matériel électrique ABB
Le choix du matériel électrique ne s’arrête pas au tableau mais va jusqu’au disjoncteur d’abonnée et à la GTL

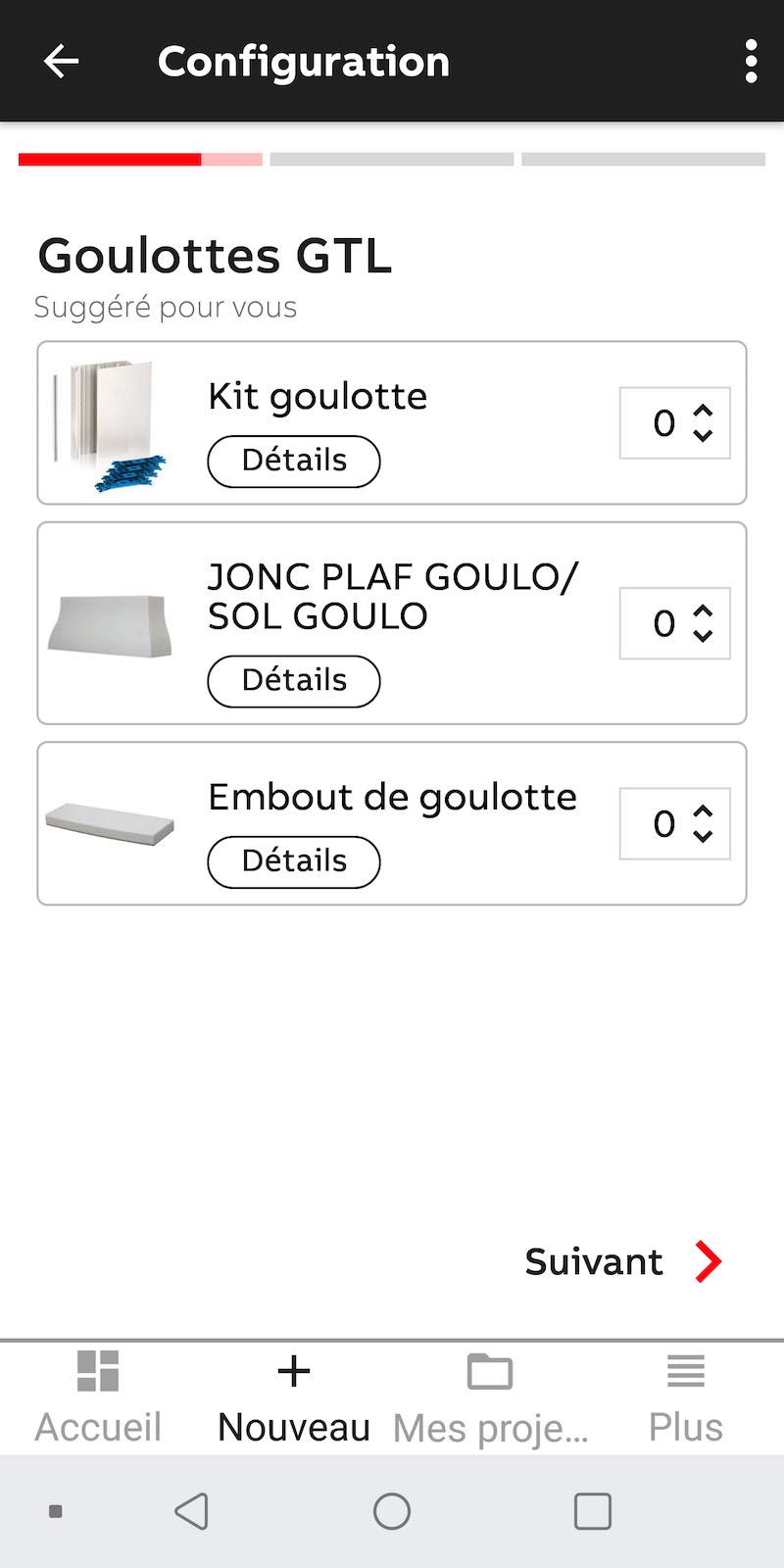

choix matériel électrique pour la GTL ABB
configuration de la GTL

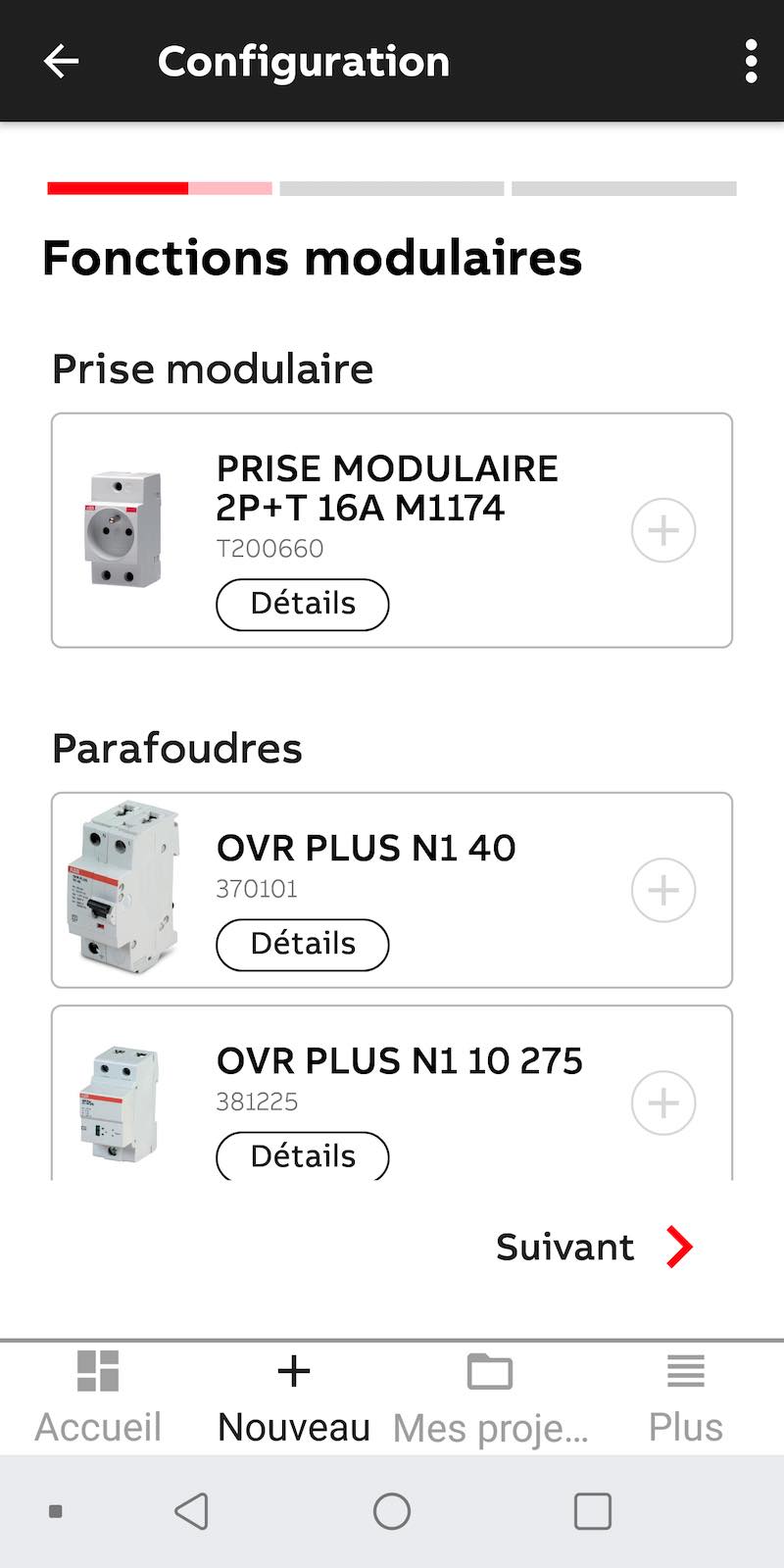

application sur smartphone pour électricien ABB Easy Pro
Ajout de fonction annexes: prises modulaires, parafoudres…

Configuration du tableau électrique et du coffret VDI:

La dernière étape consiste à réaliser le tableau électrique.

Le calibrage et la disposition des disjoncteurs est faîte automatiquement selon les choix faits au moment de la création.

Le changement d’organisation est possible en modifiant l’emplacement des disjoncteurs.

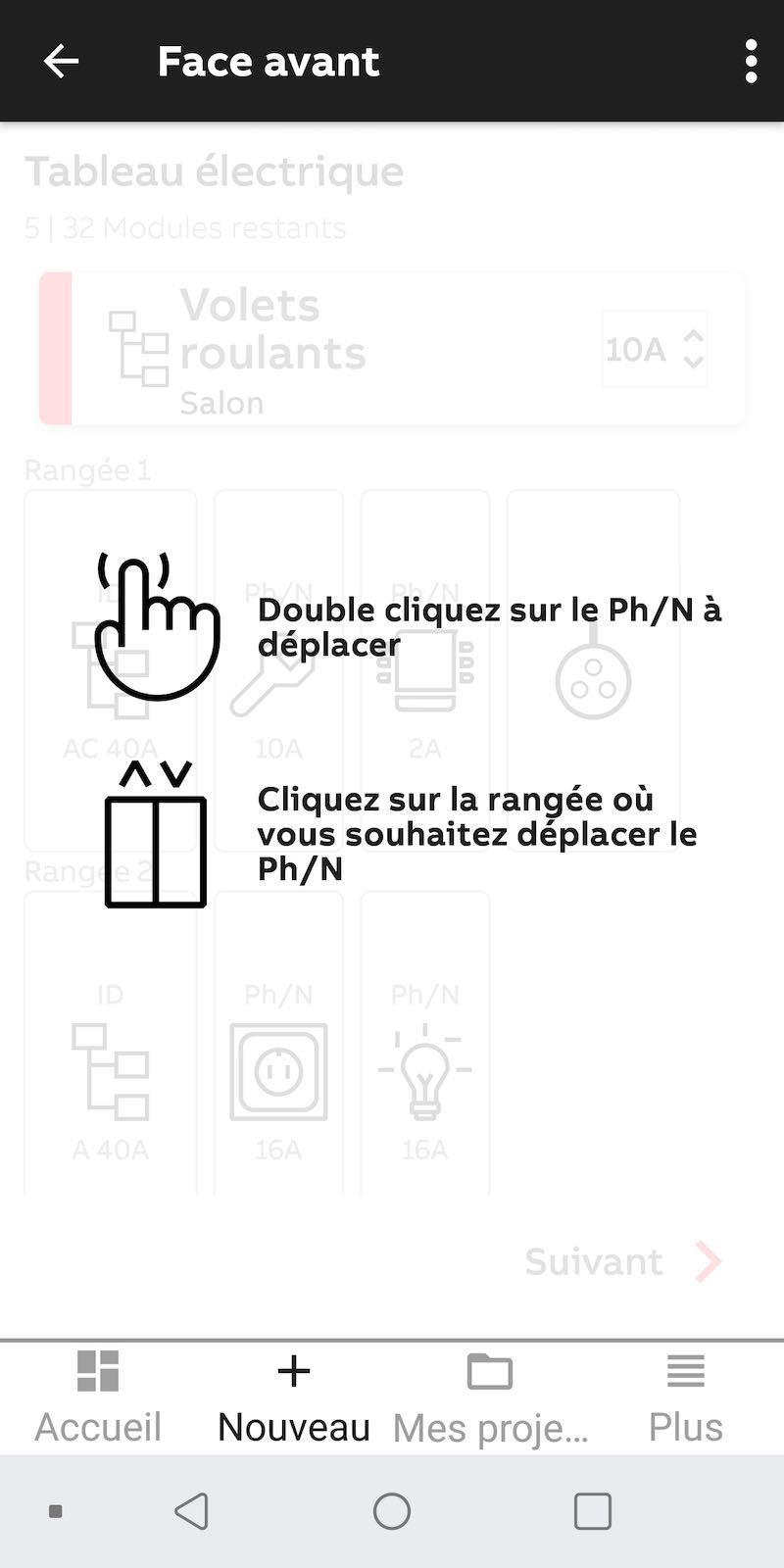

ABB Easy Pro conception d'un tableau électrique
Etape de conception du tableau électrique avec ABB Easy Pro

Choix du coffret VDI:

Ensuite, il faut procéder au choix du coffret VDI, avec la possibilité de prendre des coffrets équipés et de rajouter des accessoires supplémentaires si nécessaires (connecteurs, DTIO…).

ABB Easy Pro test application

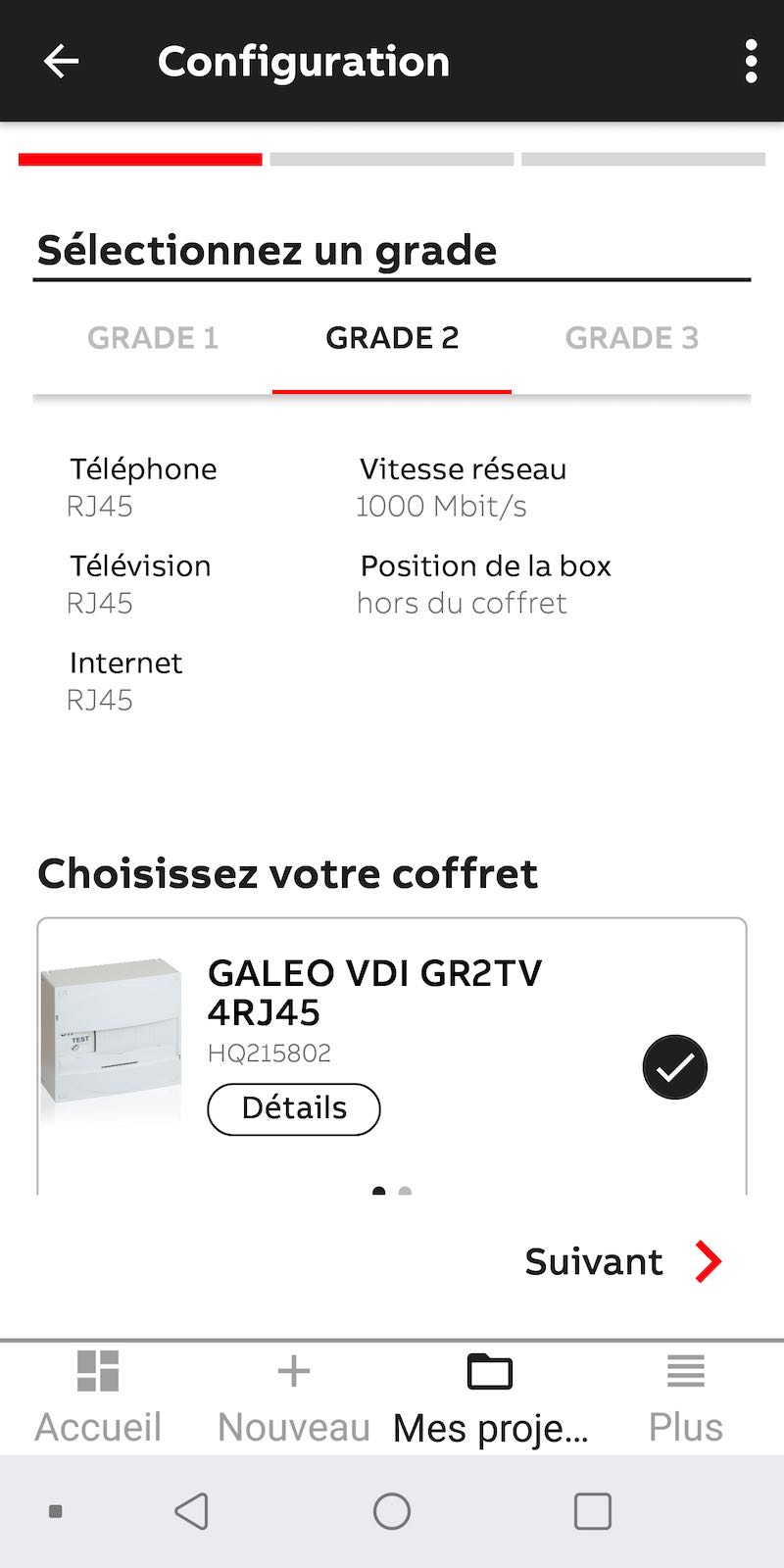

Sélection pour la partie tableau de communication

Commande et liste de matériel:

Dés que tous les choix sont effectués, on passe à la partie génération de la liste du matériel avec les prix indicatifs ABB, si une commande par mail est demandée par l’utilisation .

Bien entendu c’est un prix haut de panier qui est indiqué, puisqu’il s’agit des tarifs du catalogue ABB.

A ce moment, il est encore possible de modifier les quantités à commander et supprimer certains éléments qui ne sont pas nécessaires.

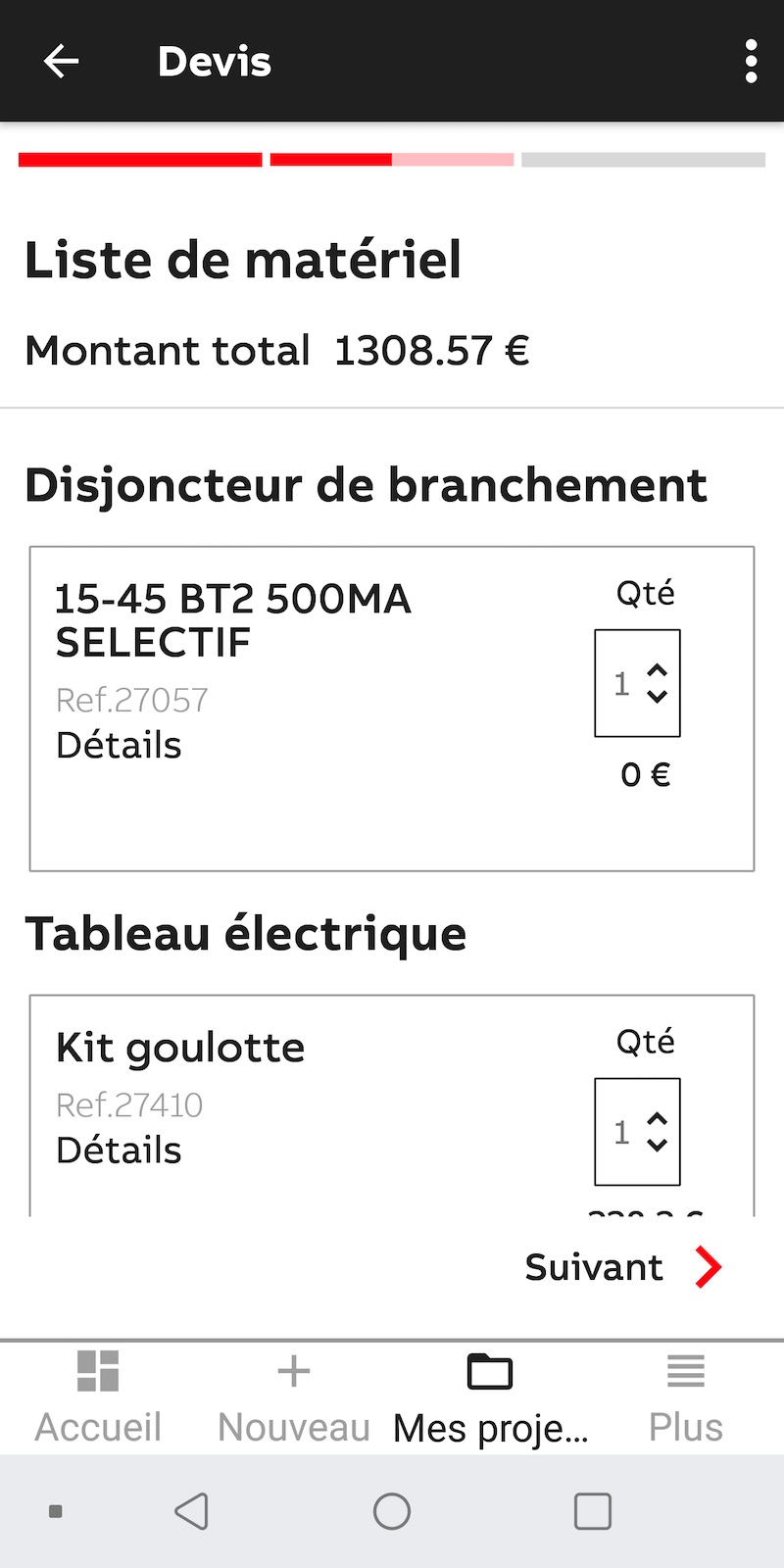

ABB Easy Pro test application mobile électricien

faire une liste de matériel électrique pour le tableau
Liste et prix du matériel électrique concernant le projet

Mon avis sur l’appli ABB Easy Pro:

Ce qui m’intéresse avec ce type d’outils numérique, ce sont les résultats obtenus ainsi que l’expérience utilisateur.

Voici ce qu’il en est pour l’application sur smartphone pour électricien d’ABB.

Contenus résultats:

Lorsqu’un projet est terminé, on peut accéder à un ensemble de documents:

  • La nomenclature.
  • Le schéma électrique unifilaire.
  • Les étiquettes pour le tableau électrique.

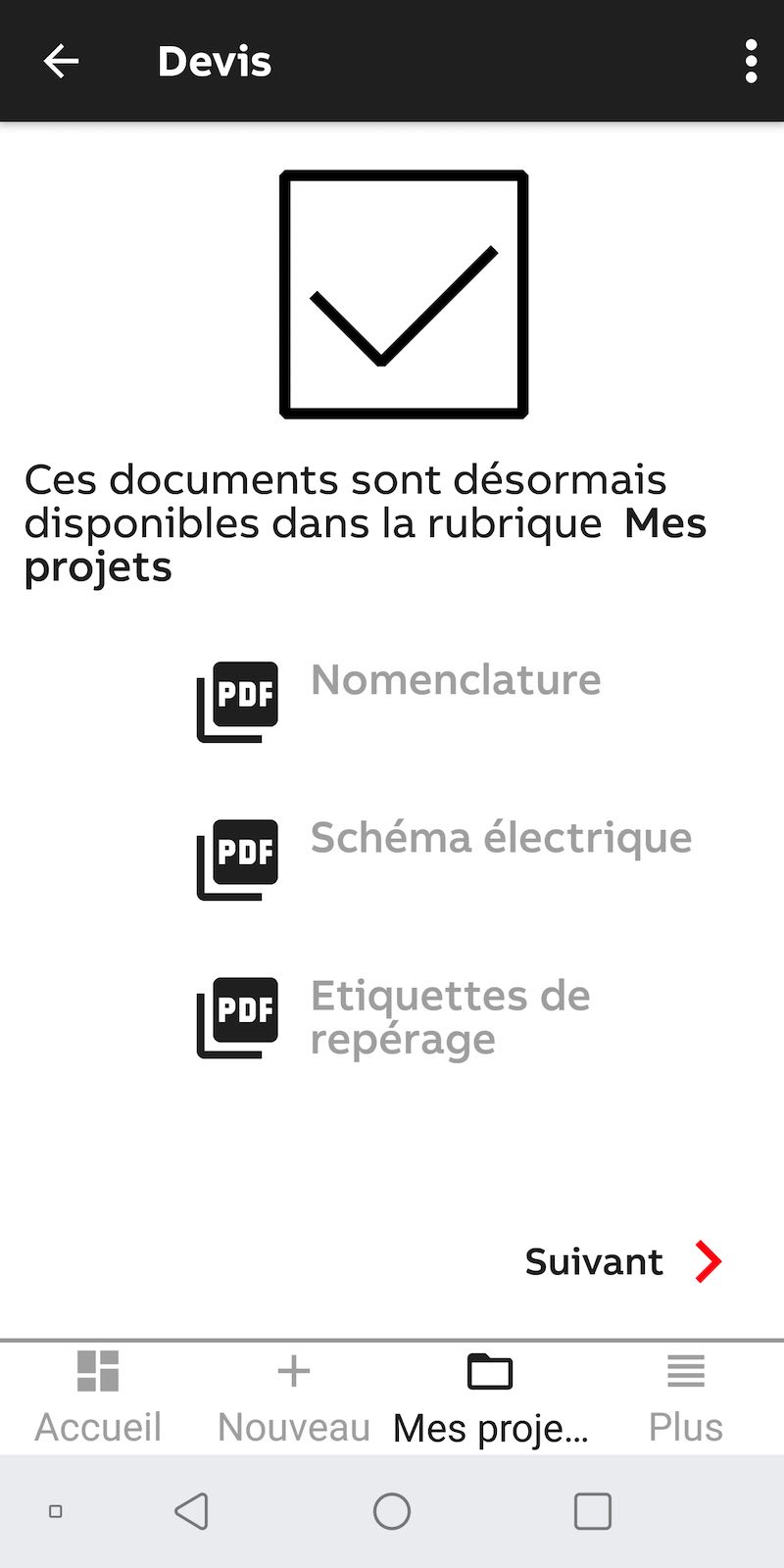

comment faire un schema unifilaire sur smartphone
Chaque projet ABB Easy Pro contient plusieurs documents: nomenclature, schéma unifilaire et étiquettes pour le tableau électrique

Liste du matériel électrique / Nomenclature:

L’application ABB est clairement orientée matériel et c’est logiquement qu’on peut accéder à la liste complète du matériel pour le tableau électrique.

Le résultat est cohérent avec les références constructeur et le quantitatif. C’est ce qu’il faut pour envoyer aux fournisseurs de matériel électrique pour qu’ils puissent faire un devis et une commande.

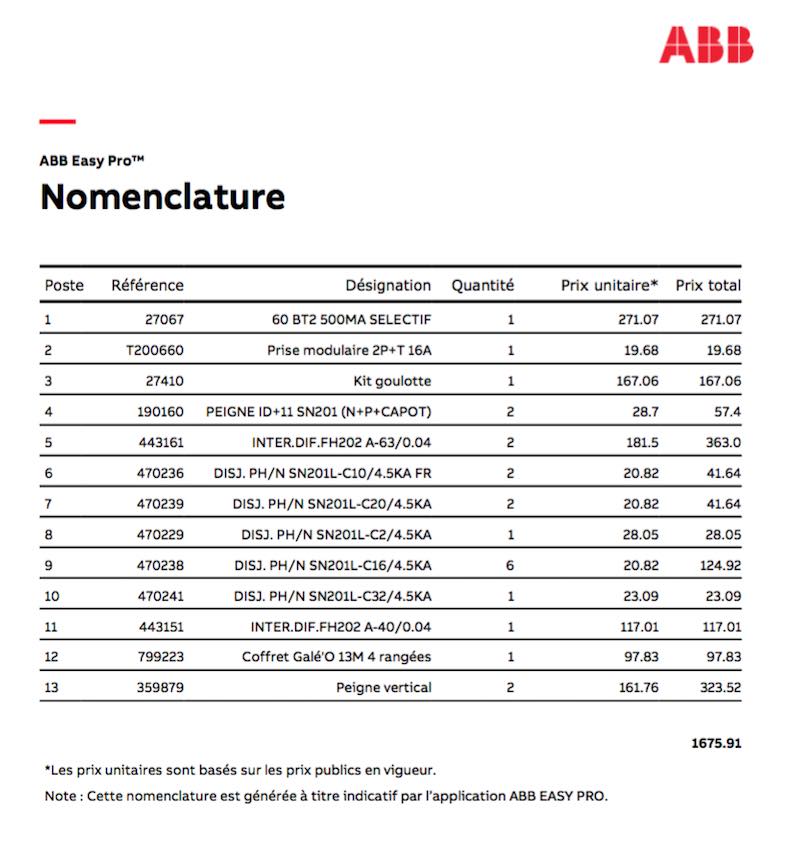

avis électricien application pour le résidentiel ABB Easy Pro
Liste complète du matériel électrique avec les références ABB et le quantitatif

Schéma électrique unifilaire:

Le schéma unifilaire est un plan obligatoire pour la réalisation des installations électriques résidentielles.

ABB propose donc avec son application la génération du schéma unifilaire.

Le résultat est plutôt correct: Les informations essentielles sont indiquées sur le plan qui est généré automatiquement à la fin de la réalisation du projet. Il manque cependant une information sur le schéma, le nombre de fils électriques (il y a uniquement la section des fils électriques utilisés).

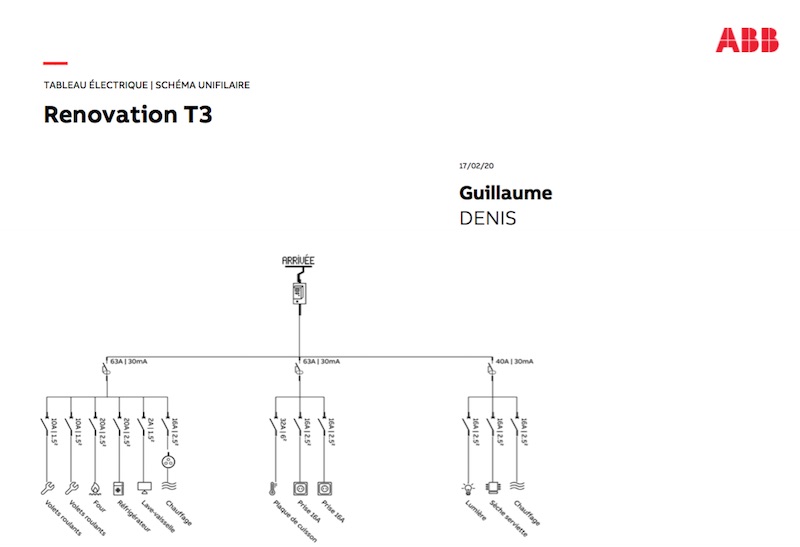

schéma électrique unifilaire sur téléphone
Exemple de schéma électrique unifilaire obtenu avec l’application pour smartphone ABB Easy Pro



Etiquettes pour le tableau électrique:

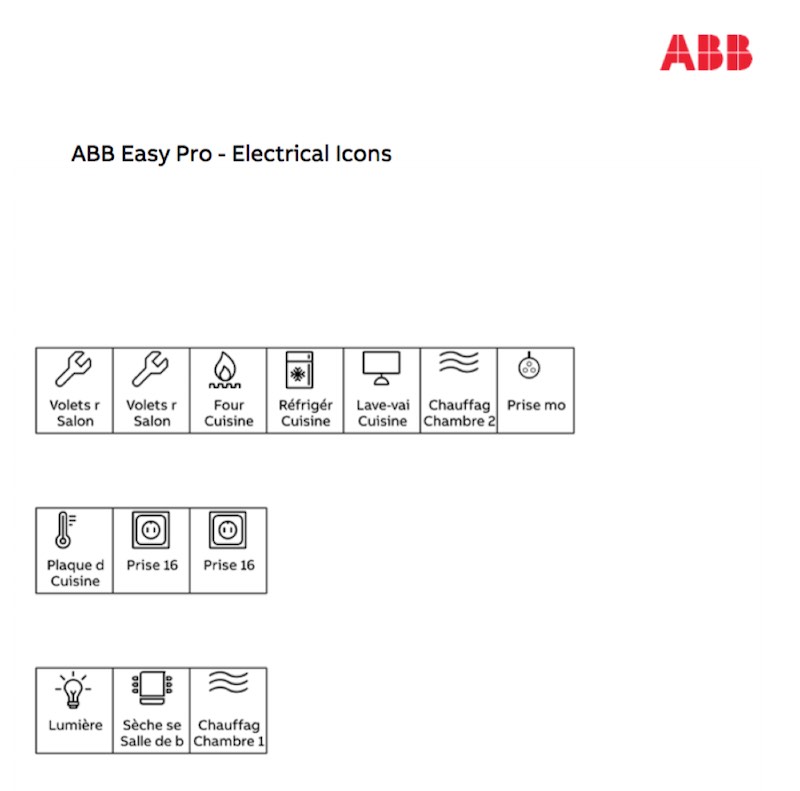

L’application ABB Easy Pro génère également les étiquettes du tableau électrique en fin de projet.

C’est pratique puisque c’est une étape chronophage si elle est faite manuellement. Mais les libellés ne sont pour l’instant pas modifiables et dépassent un peu des cases.

avis ABB Easy Pro
Etiquettes pour le tableau électrique générée avec ABB Easy Pro

Expérience utilisateur:

Je ne suis pas très fan des applications de conception sur smartphone car je trouve que la taille de l’écran est vite un handicap.

Mais pour autant, coté utilisation, j’ai trouvé que l’application est facile à prendre en main et que l’écran n’est pas trop un point gênant. Le déroulé d’un projet est plutôt intuitif quand on est du métier.

Il y a quand même quelques points à revoir que j’ai évoqué dans cet article avec notamment:

  • Lors de la sauvegarde d’un projet  on ne reste pas sur la fenêtre active et on revient à l’écran principal.
  • Le pré-calibrage des disjoncteurs n’est pas adapté aux préconisations de la norme.
  • Les libellés des étiquettes ne sont pas modifiables.

Mise à jour juillet 2020:

Voici les correctifs mis en place dans la dernière version de l’application:

  • Le calibre des circuits de prise peut être désormais modifié, 10A ou 20A. L’ensemble des calibres par défaut (machine à laver, plaque de cuisson etc…) sont désormais pré-calibré en fonction de la NF C 15-100 et modifiable par la suite.
  • Suppression du fil d’actualité ABB sur la page d’accueil, pour un meilleur accès au contenu média et améliorer son ergonomie.
  • Plusieurs fonctions modulaires du même type (télérupteur, contacteur, sonnerie…) peuvent être sélectionnées pour une même installation, contrairement à 1 maximum dans la précédente version.
  • Partage de fichier (enregistrement dans le drive, renvoi par mail…) possible depuis la section document.

Conclusion:

Pas évident de faire une application idéale pour électricien sans être directement électricien. D’ailleurs si j’avais à en faire une qui me convient, je pense qu’elle ne conviendrait pas à tous.

Mais ABB ne s’en sort pas trop mal sur le coup. Il y a des faiblesses certes, mais qui seront surement corrigées dans les prochaines versions.

Au final, c’est un bon début et une bonne approche pour cette application ABB avec un socle principal qui est plutôt bien pensé en résidentiel.
