Rénovation électrique: Avoir de l’électricité pendant les travaux

Rénovation électrique: Avoir de l’électricité pendant les travaux

J’aurai pu intituler cet article: comment éviter de manger du taboulet pendant une semaine (non non, je n’ai pas péter un câble!)

Faire la rénovation électrique de son logement pose plusieurs problèmes: Comment faire pour le congélateur, comment faire avec le frigo? Comment faire pour percer les trous avec mon perforateur (à fil bien sur)?

Il y a bien une solution: Faire un plan de bataille un mois avant, et savoir tout les repas à préparer pour vider le congélateur. Manger du taboulet pendant les travaux, et acheter un marteau et un burin à la place du perforateur pour faire les saignées.

Plus sérieusement, voici une méthode pour conserver le courant dans la maison pendant la période des travaux. Je l’ai testée (et approuvée) lorsque j’ai fait la rénovation de ma maison en 2009.

Cette méthode consiste à poser un tableau électrique temporaire:

Le tableau électrique temporaire (aussi appelé tableau électrique de chantier) dernier sera composé des protections nécessaires pour la connexion de 4 prises temporaires. Vous aller me dire: « ca va me couter cher ». Et bien non, car vous allez vous servir des protections (interrupteur différentiel et disjoncteurs) que vous allez utiliser pour votre nouveau tableau. Le seul investissement sera celui du petit tableau temporaire (7 euros pour un tableau 6 modules) et 4 prises en saillie. Pas la peine de prendre du haut de gamme pour ce tableau temporaire, il ne restera pas!

Liste du matériel pour le tableau électrique temporaire:

Un tableau 6 modules: Prix 7€

  • Un interrupteur différentiel type AC 30mA (à réutiliser dans votre futur tableau)
  • Quatre disjoncteurs 20A pour les prises temporaires (à réutiliser dans votre futur tableau)
  • Quatre prises « boitier étanche » à poser en saillie (2€ la prise, que vous pourrez réutiliser par la suite)
  • Du tube IRL pour relier le tableau aux prises  avec du fil 2.5² (moins d’un mètre), ou du câble 3 brins en 2.5²

Coût de l’opération 15€, temps de pose: 1heure

Certains vont me dire,  « pourquoi ne pas utiliser un coffret électrique de chantier? ». Ma méthode est moins onéreuse, le tableau de chantier est plus destiné aux professionnels (compter 100-200€ pour un tableau de chantier). De plus, le coffret de chantier, vous ne l’utiliserez surement plus à l’avenir.

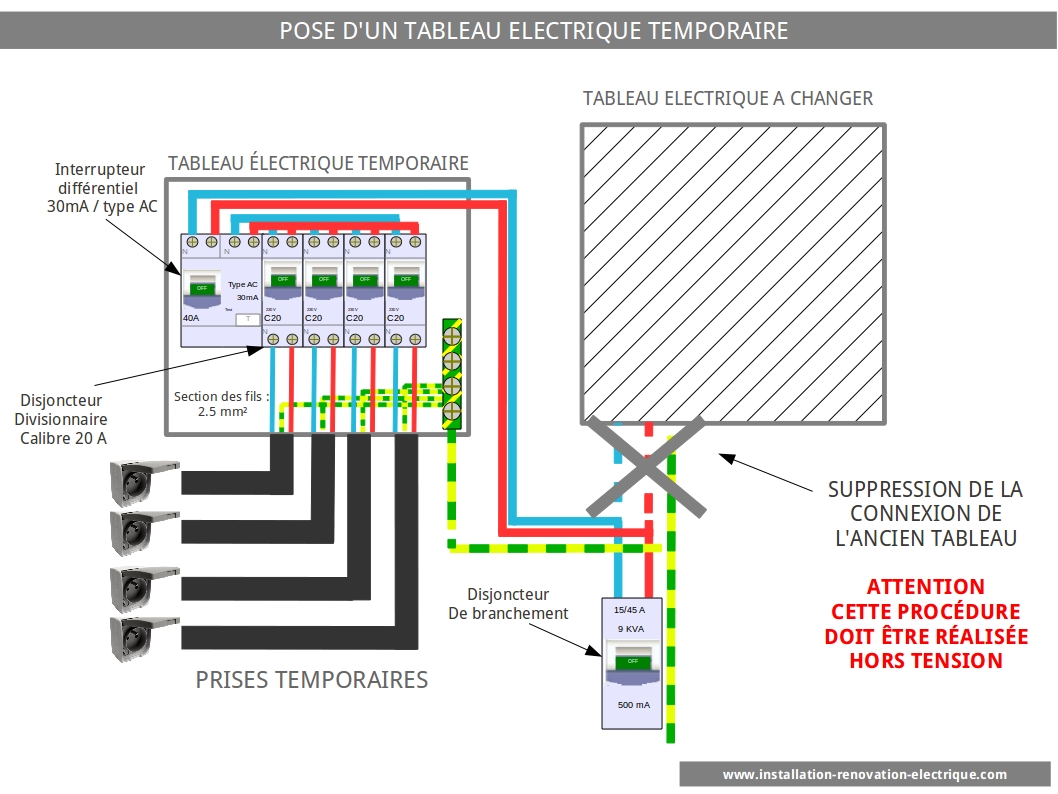

Schéma électrique de principe du tableau électrique temporaire:

tableau électrique temporaire





Attention: La procédure suivante doit être réalisée en sécurité. Vous devez IMPÉRATIVEMENT TRAVAILLER HORS TENSION. Pour cela, coupez le disjoncteur de branchement et vérifier ensuite l’absence de tension.

La procédure, à effectuer HORS TENSION:

  1. Fixation du tableau temporaire à coté du tableau à changer (Attention ou vous percer et aux câbles qui peuvent passer dans le mur)
  2. Fixation des 4 prises étanches en dessous du tableau
  3. Pose des tubes IRL entre les prises et le tableau si vous n’utilisez pas de câble 3 brins 2.5²
  4. Coupure du courant au disjoncteur de branchement pour travailler hors tension
  5. Déconnexion de la phase, du neutre et de la terre du tableau à changer
  6. Positionnement de l’interrupteur différentiel du tableau électrique temporaire
  7. Connexion du neutre et de la phase à l’interrupteur différentiel du tableau temporaire
  8. Connexion de la terre sur une barrette dans le tableau temporaire
  9. Positionnement des disjoncteurs 20 A
  10. Liaison entre l’interrupteur différentiel et les disjoncteurs 20A à l’aide de ponts réalisés avec du fil 2.5²
  11. Connexion des disjoncteurs 20A avec les prises (1 prise par disjoncteur 20A)
  12. Connexion de la terre des prises sur la barrette de terre du tableau
  13. Avant la mise sous tension:

    • Vérification des serrages,
    • Vérification de la bonne connexion du neutre et de la phase entre disjoncteur de branchement et tableau temporaire
  14. Mise sous tension



Vous pouvez maintenant travailler tranquillement sur votre ancien tableau.

N’oubliez pas de brancher sur vos prises temporaires les appareils qui nécessitent du courant (réfrigérateur et congélateur)

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
12 commentaires
Victor
12 juin 2022

Bonjour , super article , il ma aider a comprendre pas mal de choses sur l’élec , j’ai une petite question , dans la maison que je suis en train de rénover , il n’y a pas du tout de tableau électrique ( tout les fils partes vers des petites boite avec des fusibles a vissé au dessus de chaque porte) . Toute l’installation étant a moitié vétuste je souhaite tout viré et tout refaire a neuf , le problème c’est que le seul câble qui sort du coupe-circuit principal individuel et un câble triphasé , en 2.5mm² je pense .. comment je doit procéder pour récupérer un câble monophasé pour faire un tableau provisoire pour ensuite faire mon vrai tableau ?
Merci de vos réponses .

Carminas
13 juin 2022

Bonjour

En principe le capot du bas du disjoncteur de branchement n’est pas plombé.
Vous y avez donc accès pour changer le câble d’alimentation de votre installation (2×16²)

Si vous n’avez pas besoin du triphasé, il faudra demander à ENEDIS une modification de raccordement pour passer une monophasé qui sera plus souple d’utilisation

Albert
25 mars 2021

Bonjour.

Comment peut on faire quand il n’y a pas de mise à la terre sur l’existant?
Merci

Pierre
12 juin 2020

Bonjour,

merci pour cet article très intéressant.
Je commence la rénovation d’une vieille maison, dont l’installation électrique est en triphasé.
J’aimerais avoir la même configuration que votre tableau pour avoir l’électricité pendant les travaux. Comment puis-je procéder avec les trois fils de phase ?
Merci d’avance !

seb
30 mai 2019

Bonsoir

merci une nouvelle fois de votre réponse complémentaire qui m’a « éclairé »

seb
29 mai 2019

bonjour
merci pour votre réponse mais je n’ai pas compris « utilisez les 2 phases qui font déclencher…. » je vais utiliser la seule phase étant en mono et il me restera deux emplacements vides sur mon ID …

Carminas
29 mai 2019

Bonsoir

Je parlais des emplacements parmi les 4 pôles
Il faut en choisir 2 sur les 4.
Une seule combinaison déclenche le test.
A noter que les 4 bornes jouent le même rôle, et qu’il n’y a pas d’obligation que le neutre soit sur la borne N

seb
29 mai 2019

Bonjour Carminas

merci pour votre réponse cependant je n’ai pas compris pour utiliser les deux phases ? je suis en mono et je voulais faire un tableau temporaire en utilisant un ID triphasé en laissant donc les deux autre bornes vides

seb
27 mai 2019

Bonjour,

j’ai un ID triphasé puis je l’utiliser pour faire mon tableau temporaire en mono en laissant la place aux deux autres phase vide ?

Carminas
28 mai 2019

Bonjour

Oui vous pouvez.
Utilisez les 2 phases qui font déclencher le bouton tests

Ben
12 juillet 2018

Bonjour ,
j’ai une question :
si j’additionne les 4 disjoncteur de 20 A ça dépasse la tolérance de 40A sur mon Interdiff…il me semble avoir lu que la somme des disjoncteur devait être en dessous…
Je me trompe ou bien?
Merci en tout cas pour le toyau.

Carminas
13 juillet 2018

Bonjour

Si vous parlez locaux d’habitation, vous avez mal lu car la norme indique un coefficient de foisonnement qui est de 1 pour le chauffage direct, l’ECS et l’IRVE et de 0,5 pour les autres types de circuits.

Reste que de toute façon que, sauf cas particuliers, un 63A est mieux adapté aux rangées avec plusieurs disjoncteurs de calibre élevé.

Yoann
22 novembre 2015

Bonjour,

Vraiment une mine d’informations utiles ce site…

Je me pose une question, concernant le tableau provisoire. Je vais aménager le RDC d’une maison et vivre à l’étage en attendant. Je refais 100% de l’installation électrique.
Puis-je poser le coffret provisoire comme vous le stipulez, à côté de mon tableau électrique et mettre les prises à l’étage en faisant « courir le câble 3 brins » ?

Je vous remercie,

Yoann

Guillaume
23 novembre 2015

Bonjour,

Dans le cadre de travaux et de façon temporaire, c’est une solution envisageable (si votre tableau temporaire dispose bien de toutes les protections nécessaires). Attention à bien protéger le cheminement des câbles voir à les fixer temporairement afin de ne pas se mettre les pieds dedans.

Cordialement

Guillaume

Jean
23 juillet 2015

hello,
« Coût de l’opération 15€ »?!?
Rien qu’un Id c’est 35€
Comment as tu calculé ce coût ???

Guillaume
24 juillet 2015

Bonjour Jean,

J’ai pris en compte le fait que l’ID utilisé sera réutilisé dans le tableau électrique par la suite.

Je ne vois donc pas cet investissement comme un achat spécifique pour le tableau électrique temporaire.

Davico Angelo
9 septembre 2012

Bonjour Guillaume,
J’ai juste une petite info à demander,je ne connais pas tres bien les reglements en France,peux-on mettre des boites de dérivation dans les faux planchers et les faux plafonds ou faut-il qu’ils soient apparant?
Merci @ +

Guillaume
9 septembre 2012

Bonjour,

Les boites de dérivation peuvent être placées dans les combles et faux plafonds dans la mesure ou ces derniers sont accessibles.

@ bientôt

Davico Angelo
30 août 2012

Bonjour,
J’ai du recement du passé par un coffret de chantier « EDF »ne m’a pas donné le choix;cela m’a couté 547,77 € pour le coffret et 275,90 pour les frais d’ouverture pour EDF et apres cela je pourrais toujours revendre mon coffret aux « puce »

un homme averti en vaut deux

LO

Guillaume
2 septembre 2012

Merci pour cette information qui sera utile je pense à plus d’un lecteur. Je reviendrai en détail dans un article sur ces « frais cachés »
